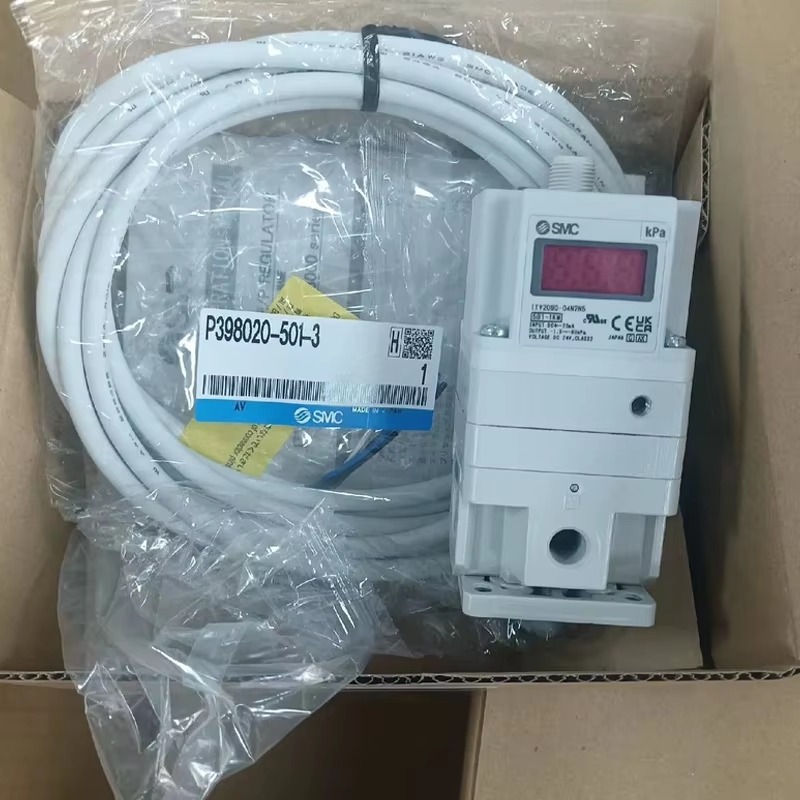

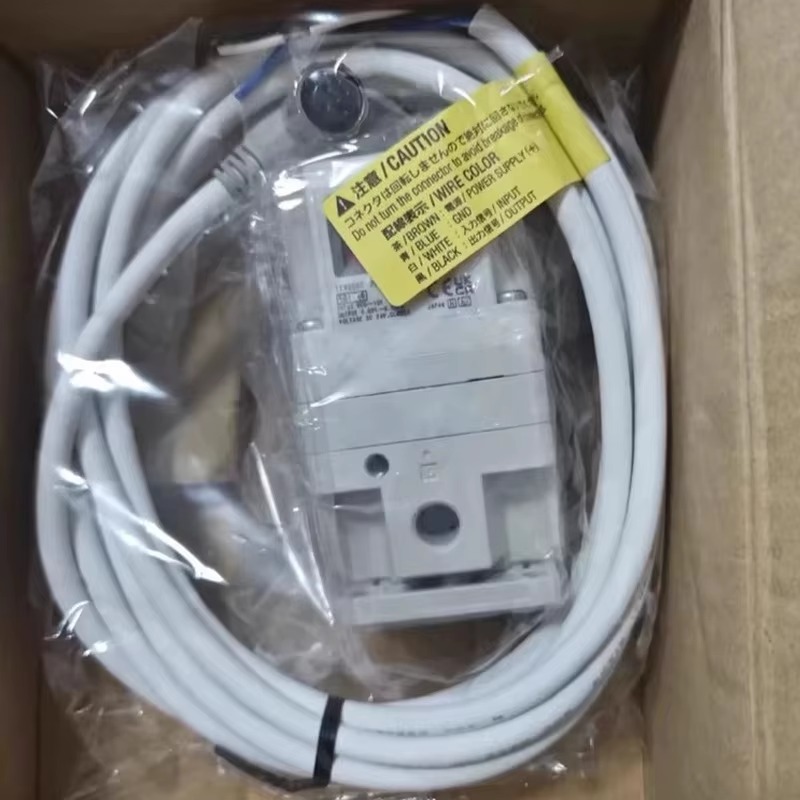

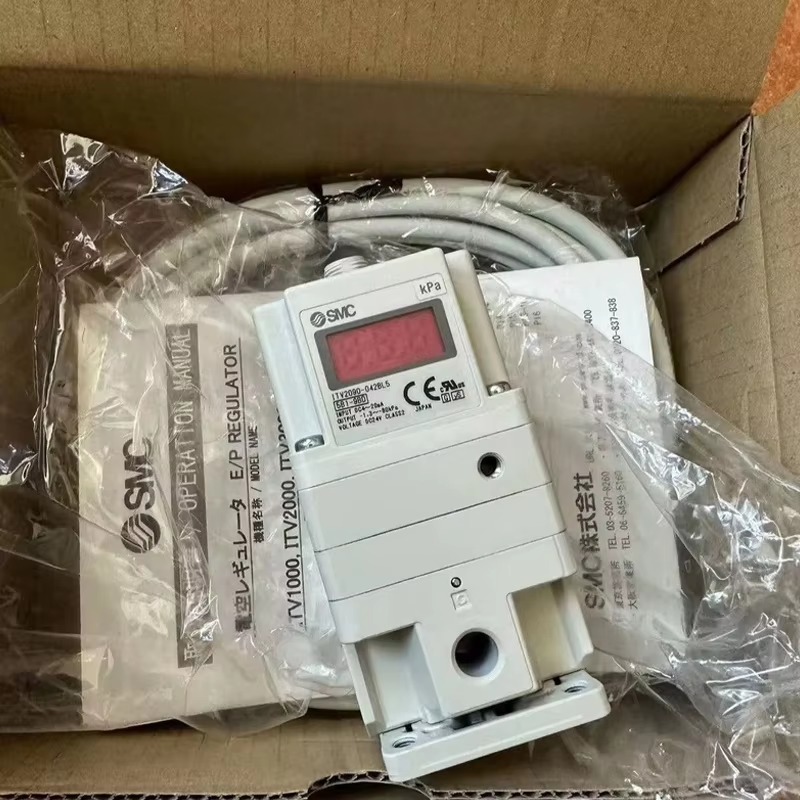

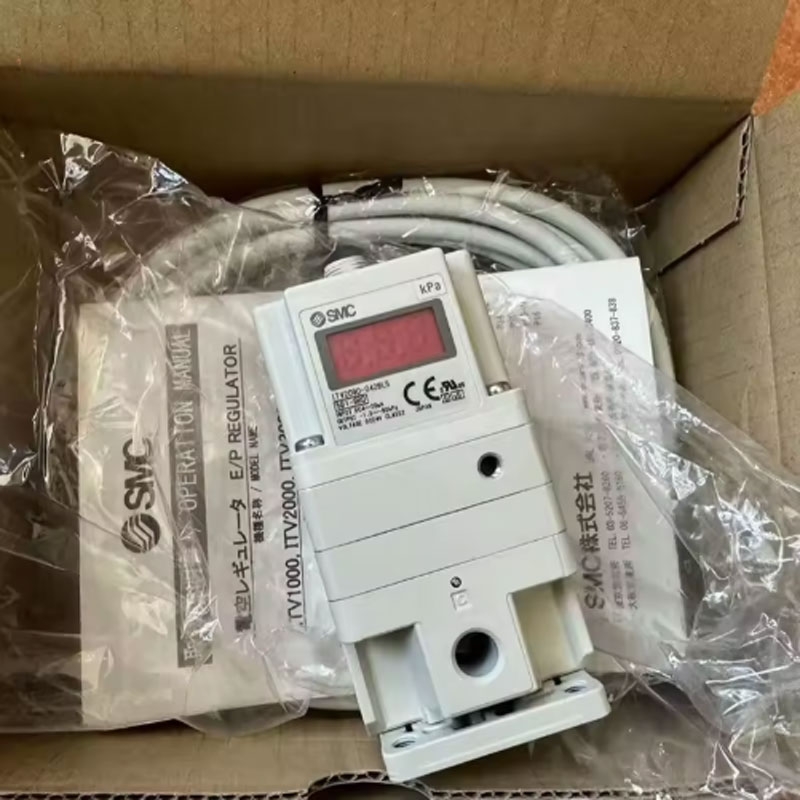

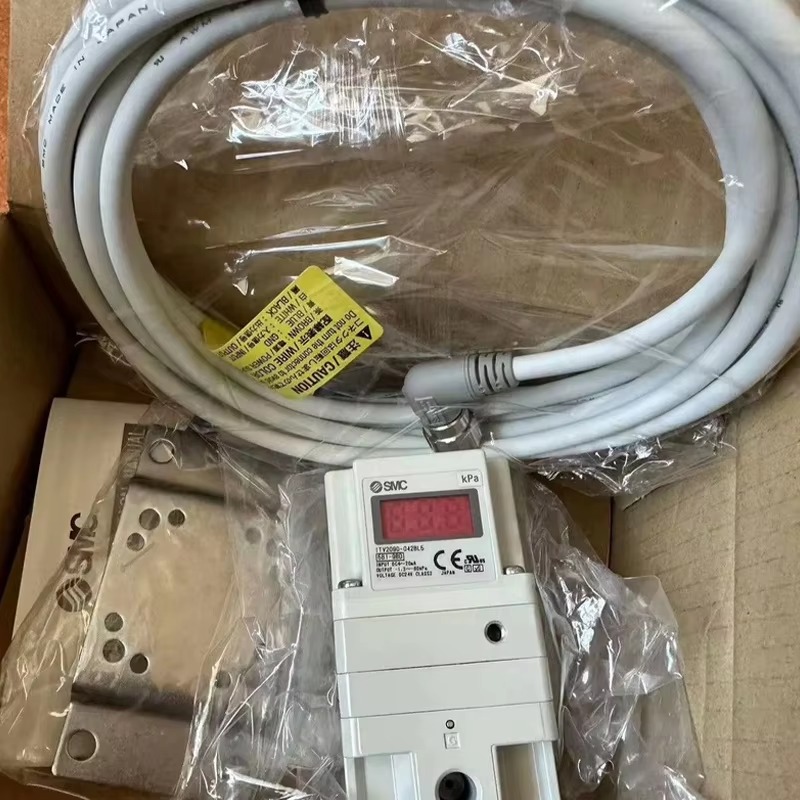

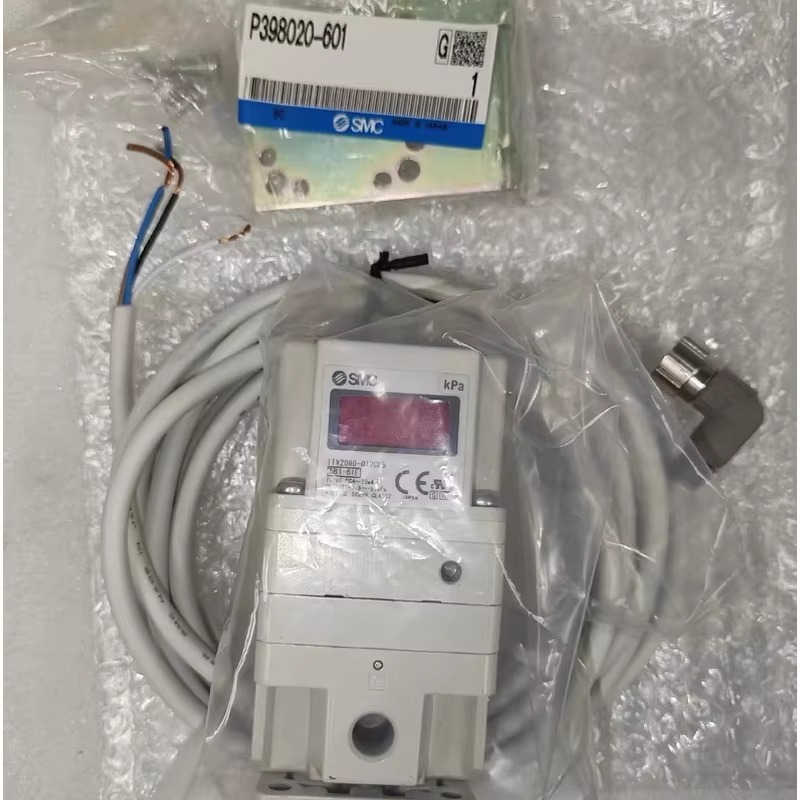

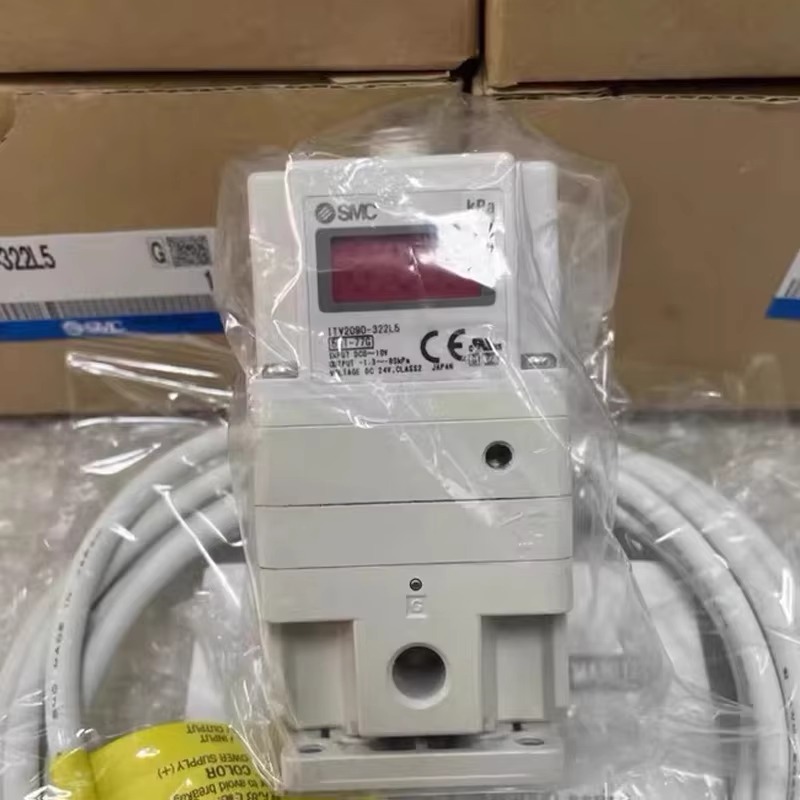

Van Điều Áp Điện Tỷ Lệ SMC ITV2090

Mô tả chi tiết Van Điều Áp Điện Tỷ Lệ SMC ITV2090

Van điều áp điện tỷ lệ SMC ITV2090 là thiết bị điều khiển áp suất khí nén/áp suất chân không bằng tín hiệu điện, thuộc dòng electro-pneumatic proportional regulator của SMC (Nhật Bản). Van cho phép điều chỉnh áp suất đầu ra liên tục – tuyến tính – chính xác cao theo tín hiệu analog từ PLC hoặc bộ điều khiển trung tâm, phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu kiểm soát áp suất chính xác.

1. Nguyên lý hoạt động

Van ITV2090 hoạt động dựa trên nguyên lý so sánh tín hiệu điện đầu vào với áp suất thực tế đầu ra, sau đó điều khiển van điện bên trong để tăng hoặc giảm áp suất tương ứng. Áp suất được điều chỉnh vô cấp theo tỷ lệ tín hiệu, không cần thao tác cơ khí thủ công như van điều áp truyền thống.

2. Cấu tạo chính

Thân van khí nén: Thiết kế nhỏ gọn, tích hợp các cổng khí tiêu chuẩn, dễ lắp đặt trên hệ thống.
Khối điều khiển điện tử: Nhận tín hiệu analog (dòng hoặc điện áp), xử lý và điều khiển chính xác áp suất đầu ra.
Cảm biến áp suất tích hợp: Giám sát áp suất thực tế liên tục để đảm bảo độ ổn định và độ chính xác cao.
Cổng tín hiệu điện: Bao gồm ngõ vào điều khiển, ngõ ra giám sát và các chân cấp nguồn.
Màn hình hiển thị (tùy phiên bản): Hiển thị trực quan giá trị áp suất và trạng thái hoạt động.

3. Thông số kỹ thuật tiêu biểu (Series ITV2090)

Thông số	Giá trị
Loại van	Van điều áp điện tỷ lệ
Môi chất	Khí nén / chân không
Phạm vi điều chỉnh áp suất	Áp suất chân không khoảng –1.3 đến –80 kPa
Nguồn cấp	DC 24V ±10%
Dòng tiêu thụ	Khoảng ≤ 0.12 A
Tín hiệu điều khiển	4–20 mA / 0–5 V / 0–10 V (tùy mã)
Độ tuyến tính	±1% F.S.
Độ trễ	±0.5% F.S.
Độ lặp lại	±0.5% F.S.
Cổng kết nối khí	1/4” (Rc, G hoặc NPT tùy phiên bản)
Lưu lượng	Khoảng 200 L/min (ANR)
Nhiệt độ làm việc	0 – 50°C (không ngưng tụ)
Cấp bảo vệ	IP65
