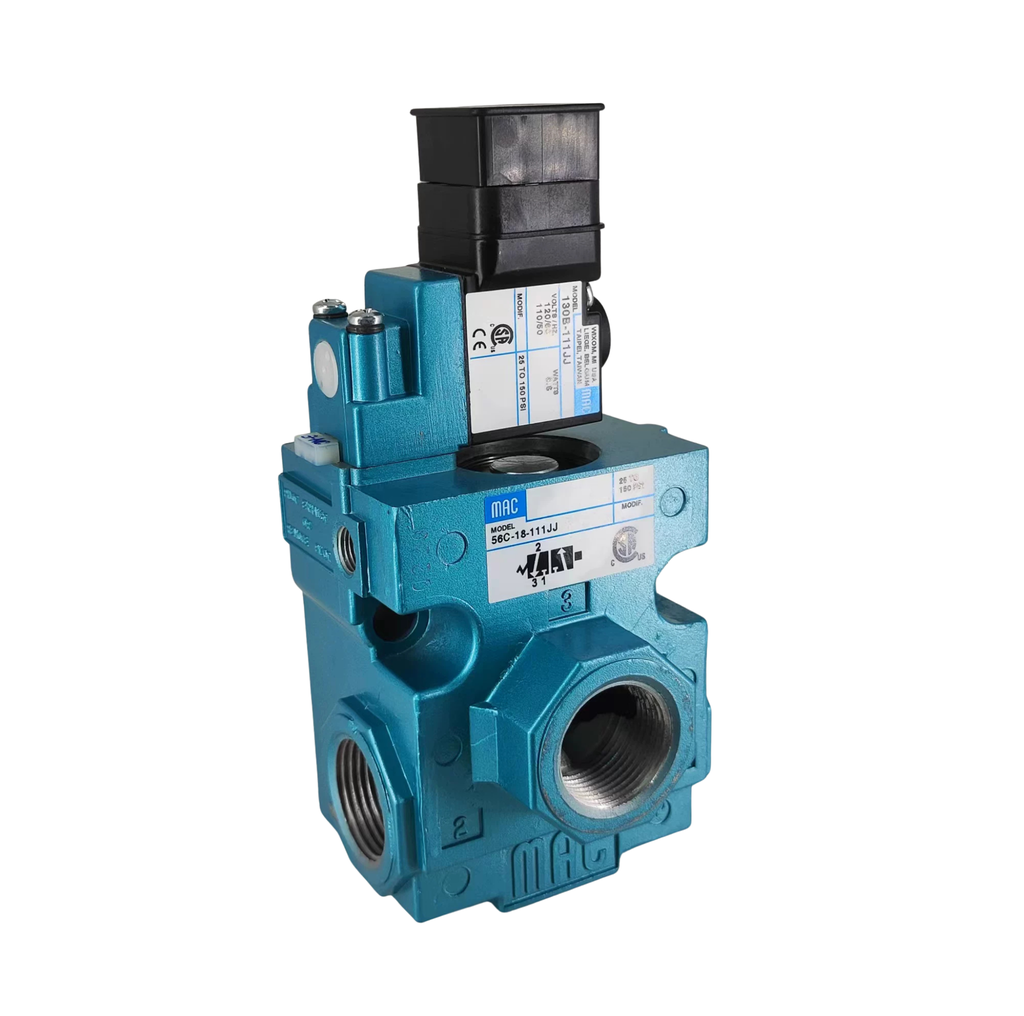

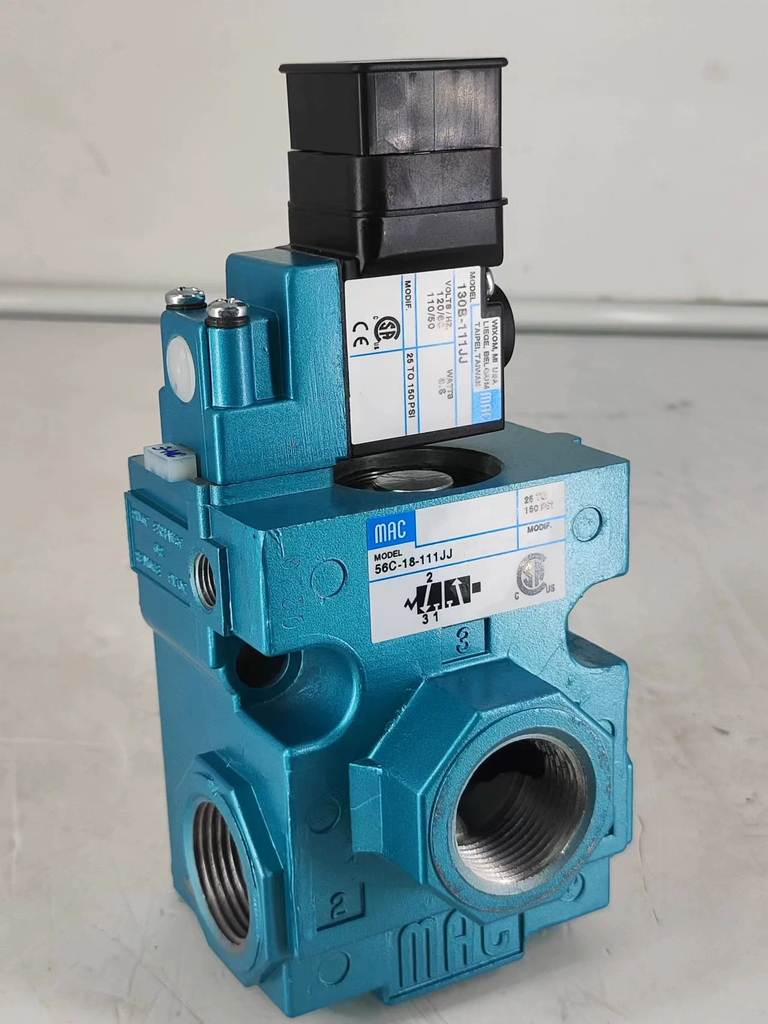

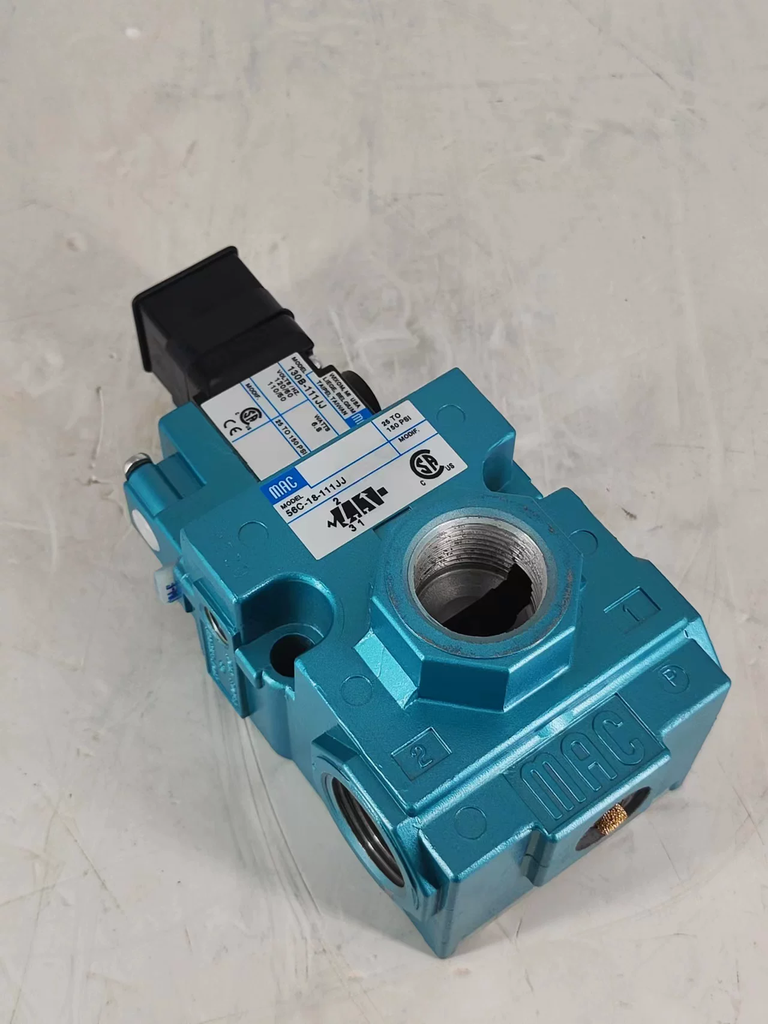

Van điện từ MAC 56C-16-611JA / 58D-16-111JA / 57D-16-121JA là dòng van điều khiển khí nén của MAC Valves, được sử dụng để đóng, mở và điều hướng dòng khí trong các hệ thống tự động hóa công nghiệp. Các model thuộc nhóm van MAC 56, 57 và 58 được thiết kế theo cấu trúc van con trượt cân bằng, kết hợp cơ cấu điều khiển điện từ, giúp tạo lực chuyển mạch ổn định và đáp ứng tốt trong các hệ thống khí nén yêu cầu khả năng điều khiển chính xác, liên tục. Theo thông tin từ MAC Valves, dòng 56 là van 3 cửa dạng con trượt cân bằng, trong khi dòng 57 và 58 thuộc nhóm van 3 cửa lưu lượng lớn, phù hợp với nhiều ứng dụng điều khiển khí nén công nghiệp.
Thiết kế và nguyên lý hoạt động
Van điện từ MAC sử dụng cơ cấu con trượt cân bằng giúp giảm ảnh hưởng của biến động áp suất lên quá trình chuyển trạng thái của van. Thiết kế này kết hợp hành trình ngắn, diện tích con trượt lớn và lực chuyển mạch phù hợp, hỗ trợ van hoạt động nhanh và ổn định trong các chu kỳ đóng mở liên tục. Tài liệu kỹ thuật của MAC cũng đề cập đến cơ cấu pilot có poppet cân bằng, lực hồi mạnh và bề mặt làm việc ma sát thấp nhằm duy trì khả năng chuyển mạch nhất quán.

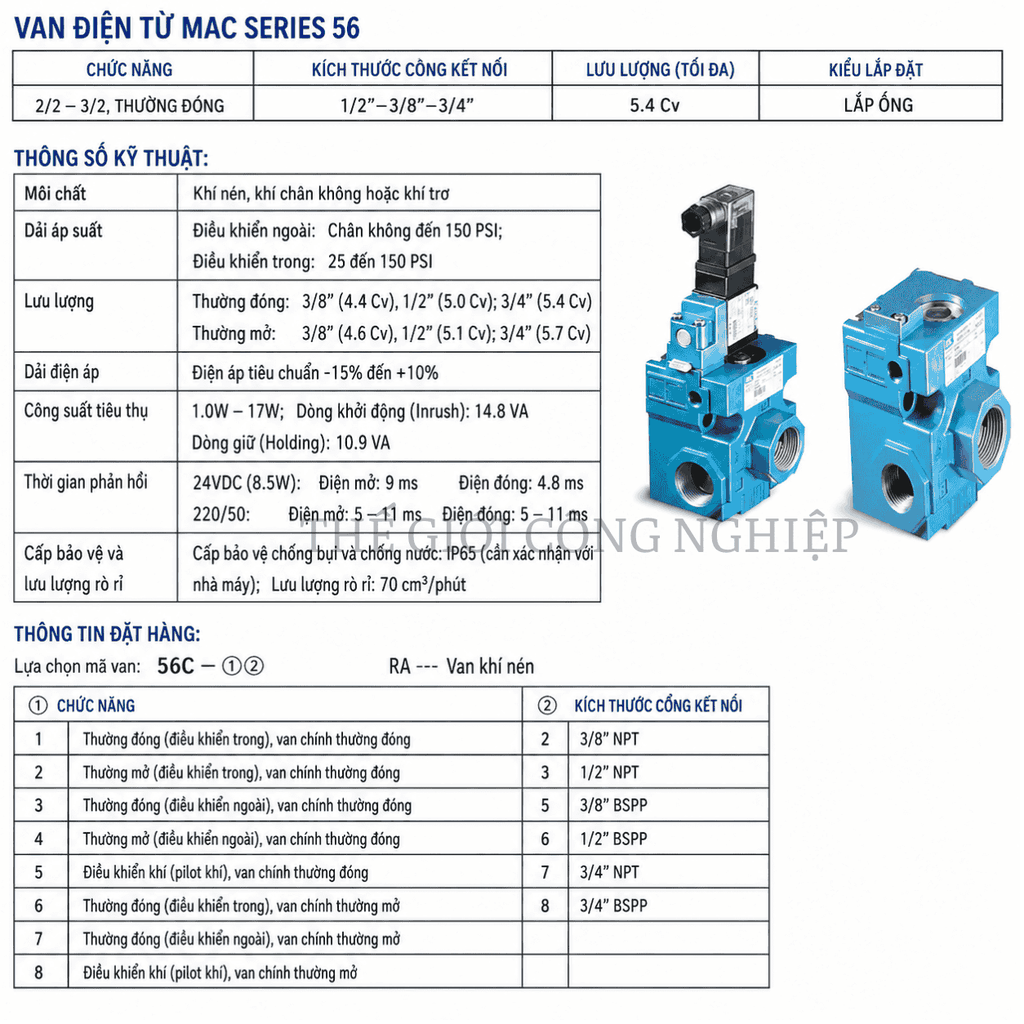

Tùy cấu hình, các dòng van MAC 56, 57 và 58 có thể được sử dụng cho các chức năng điều khiển khác nhau. Dòng 56 hỗ trợ cấu hình 3/2 hoặc 2/2, thường đóng hoặc thường mở theo cấu hình cụ thể; thiết kế của dòng van cũng cho phép chuyển đổi giữa một số dạng điều khiển bằng cách thay đổi cấu hình chức năng.
Ứng dụng
Van điện từ MAC được sử dụng rộng rãi trong các hệ thống khí nén và tự động hóa công nghiệp, đặc biệt ở những thiết bị cần điều khiển đóng mở hoặc chuyển hướng dòng khí với tần suất cao. Một số ứng dụng tiêu biểu gồm:
- Điều khiển xi lanh khí nén trong máy tự động.
- Điều khiển cơ cấu kẹp, đẩy, nâng và định vị.
- Hệ thống máy dập, máy gia công và máy lắp ráp tự động.
- Dây chuyền sản xuất và hệ thống điều khiển khí nén.
- Máy đóng gói, phân loại và vận chuyển sản phẩm.
- Hệ thống điều khiển cơ cấu chấp hành trong dây chuyền công nghiệp.
- Ứng dụng cần van có khả năng đáp ứng nhanh và duy trì hoạt động ổn định trong chu kỳ đóng mở liên tục.
Ưu điểm khi sử dụng

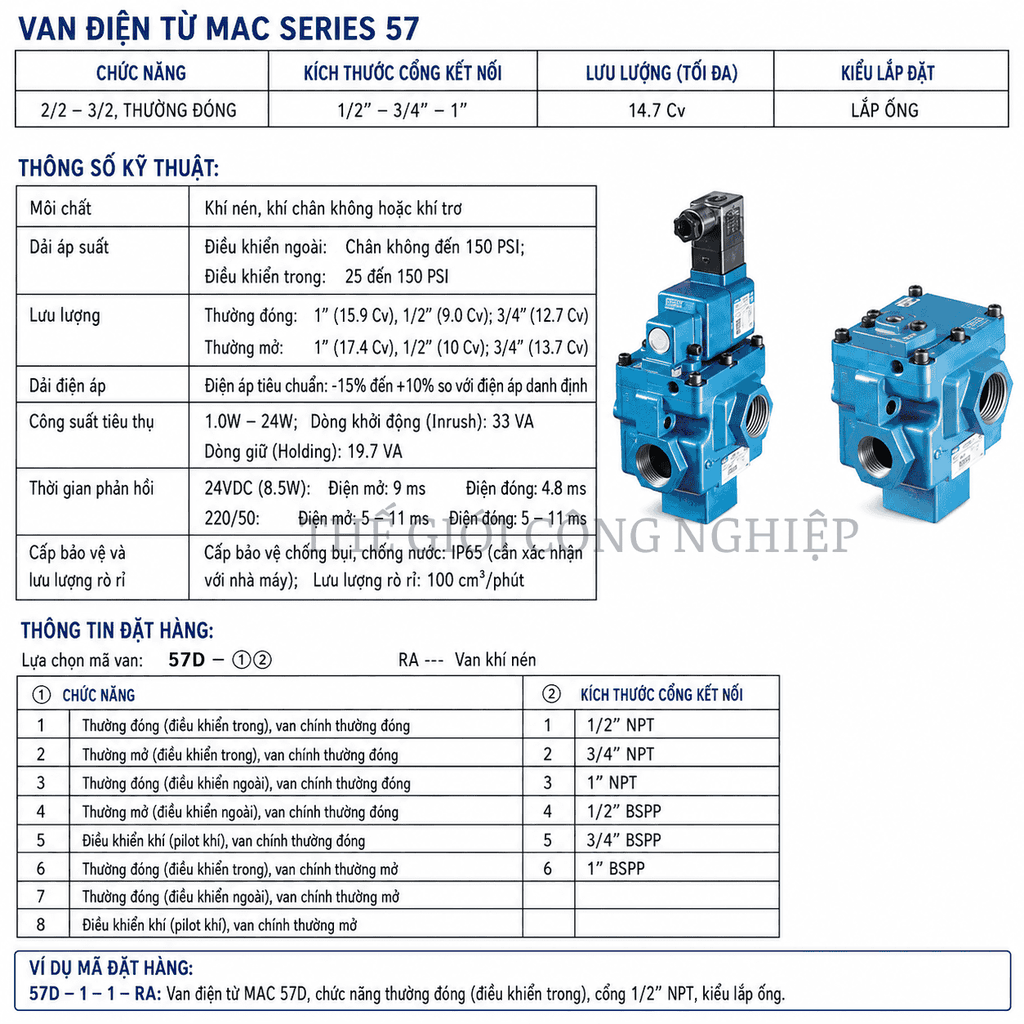

Van điện từ MAC 56C-16-611JA / 58D-16-111JA / 57D-16-121JA nổi bật nhờ thiết kế cân bằng, khả năng tạo lực chuyển mạch tốt và cấu trúc phù hợp cho các hệ thống khí nén công nghiệp. Dòng 56 có khả năng đáp ứng nhiều cấu hình sử dụng, trong khi dòng 57 và 58 cung cấp khả năng lưu lượng lớn hơn, giúp người dùng lựa chọn sản phẩm phù hợp với yêu cầu của từng hệ thống.
Thiết kế của MAC hướng đến khả năng vận hành ổn định, phản hồi nhất quán và độ bền trong môi trường tự động hóa. Đối với các hệ thống cần điều khiển khí nén chính xác, việc lựa chọn đúng model, cỡ cổng, điện áp cuộn coil và sơ đồ chức năng là yếu tố quan trọng để đảm bảo hiệu suất của toàn bộ thiết bị
