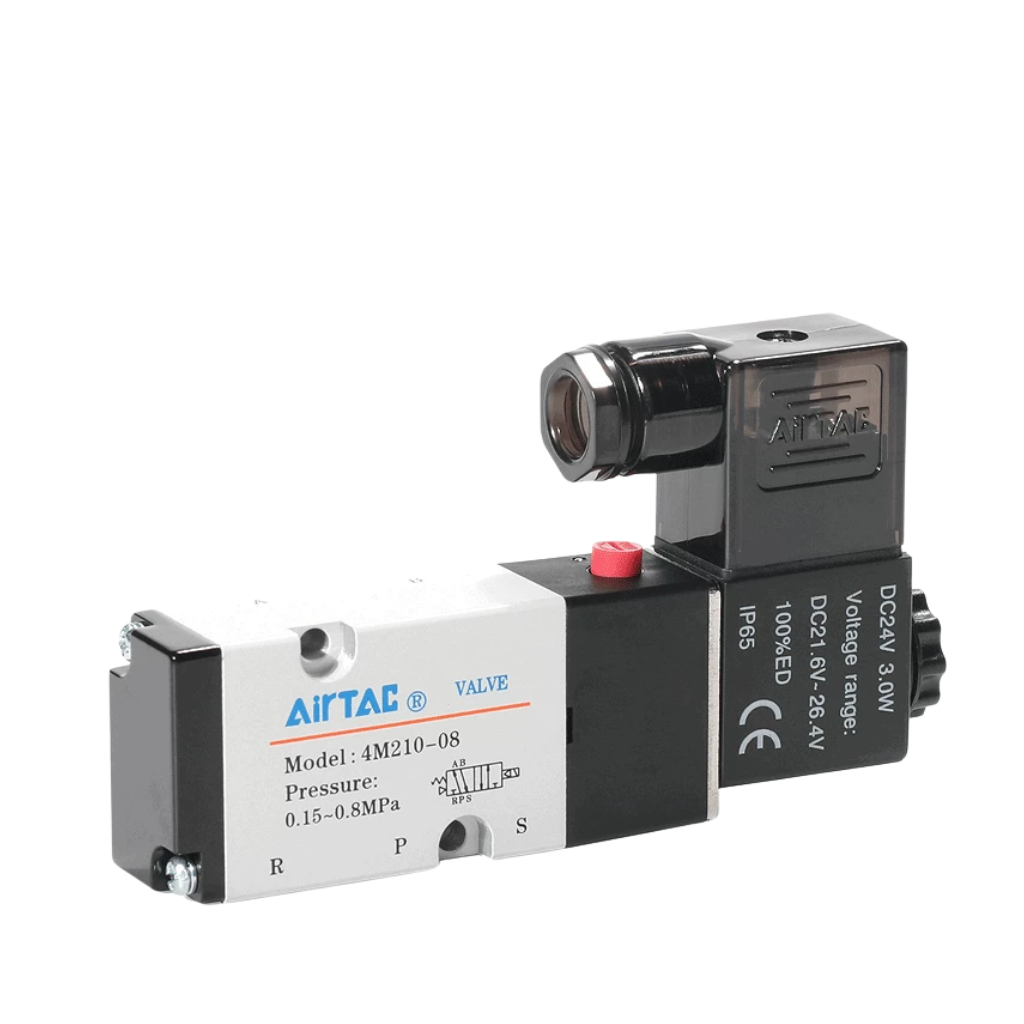

Van Điện Từ Khí Nén AIRTAC 4M210/4M310
Van điện từ khí nén AIRTAC 4M210 và 4M310 là dòng van đảo chiều khí nén 5 cửa 2 vị trí (5/2) điều khiển bằng cuộn điện từ đơn (Single Solenoid), thuộc chuỗi sản phẩm 4M Series cao cấp chính hãng AIRTAC (Taiwan/China). Điểm đặc trưng cốt lõi của dòng van 4M là thiết kế cổng giao tiếp mặt bích theo chuẩn quốc tế NAMUR, cho phép bắt trực tiếp vào mặt bích gá lắp của xi lanh khí nén kiểu xoay (Pneumatic Rotary Actuator) hoặc đầu bọc van bướm/van bi tự động mà không cần thông qua ống nối hay đầu nối trung gian. Với hai kích cỡ thân chuẩn 4M210 (cổng ren G1/4 - 13mm) và 4M310 (cổng ren G1/4 hoặc G3/8 - 17mm), kết hợp các tùy chọn cuộn coil điện áp linh hoạt AC220V và DC24V, sản phẩm cung cấp giải pháp đóng mở khí nén tin cậy, chính xác cho các dây chuyền tự động hóa công nghiệp.
1. Ưu Điểm Nổi Bật
- Chuẩn Gá Lắp NAMUR Tiện Lợi: Thiết kế mặt bích đáy chuẩn NAMUR tích hợp sẵn gioăng làm kín O-ring, gá bắt trực tiếp 2 bu-lông vào xi lanh xoay tự động, giúp rút ngắn thời gian thi công và loại bỏ nguy cơ rò rỉ khí tại các đầu nối trung gian.
- Cơ Cấu Đảo Chiều Tốc Độ Cao & Nhạy Bằng Cuộn Coil Điện Từ: Sử dụng cuộn dây quấn đồng nguyên chất cách điện cấp B, phản hồi đóng mở siêu tốc trong vòng < 0,05 giây, vận hành ổn định liên tục trong môi trường công nghiệp nặng.
- Đa Dạng Tùy Chọn Điện Áp Điều Khiển: Hỗ trợ cuộn coil điện áp linh hoạt AC220V (cho tủ điện công nghiệp) và DC24V (cho hệ thống điều khiển PLC an toàn áp thấp).
- Tùy Chọn Kèm Đầu Nối Nhanh Tiện Lợi: Cung cấp các cấu hình đồng bộ đi kèm đầu nối nhanh khí nén thẳng/vuông kích thước ống Ø6mm, Ø8mm, Ø10mm, Ø12mm, giúp kỹ sư dễ dàng lắp đặt ngay mà không cần mua rời phụ kiện.
- Thân Hợp Kim Nhôm Tinh Luyện Kháng Ăn Mòn: Vỏ van làm bằng kim loại đúc áp lực cao, bề mặt xử lý anốt hóa chống oxy hóa, chịu áp suất làm việc tối đa 0,8MPa (8 bar) và nhiệt độ môi trường từ -20°C đến 70°C.
2. Bảng Thông Số Kỹ Thuật Chi Tiết
| Hạng mục thông số | Giá trị kỹ thuật chuẩn AIRTAC 4M210 | Giá trị kỹ thuật chuẩn AIRTAC 4M310 |
|---|---|---|
| Thương hiệu & Xuất xứ | AIRTAC / Taiwan (China) | AIRTAC / Taiwan (China) |
| Loại van & Chức năng | Van điện từ 5 cửa 2 vị trí (5/2 Single Solenoid) | Van điện từ 5 cửa 2 vị trí (5/2 Single Solenoid) |
| Kiểu gá lắp cổng khí | Chuẩn mặt bích NAMUR (Gá trực tiếp xi lanh) | Chuẩn mặt bích NAMUR (Gá trực tiếp xi lanh) |
| Kích thước cổng xả/cấp P/R/S | G1/4 (Ren 13mm - Mã 08) | G1/4 (Mã 08) hoặc G3/8 (Ren 17mm - Mã 10) |
| Kích thước cổng làm việc A/B | Bề mặt mặt bích NAMUR chuẩn | Bề mặt mặt bích NAMUR chuẩn |
| Môi chất làm việc | Khí nén lọc sạch (Độ mịn lọc 40µm) | Khí nén lọc sạch (Độ mịn lọc 40µm) |
| Điện áp cuộn coil điều khiển | AC220V (50/60Hz) hoặc DC24V | AC220V (50/60Hz) hoặc DC24V |
| Dải áp suất vận hành | 0,15 – 0,8 MPa (1.5 – 8.0 bar) | 0,15 – 0,8 MPa (1.5 – 8.0 bar) |
| Áp suất chịu đựng tối đa | 1,2 MPa (12 bar) | 1,2 MPa (12 bar) |
| Nhiệt độ môi trường & khí | -20°C đến 70°C | -20°C đến 70°C |
| Diện tích tiết diện dụng (S) | 16 mm² (Cv = 0,89) | 25 mm² (Cv = 1,40) / 30 mm² (Cv = 1,67) |
| Tần số tác động tối đa | 5 chu kỳ / giây (5 Hz) | 5 chu kỳ / giây (5 Hz) |
| Mức tiêu thụ điện năng | AC: 4,5VA / DC: 3,0W | AC: 4,5VA / DC: 3,0W |
| Dung sai điện áp cho phép | ±10% điện áp định mức | ±10% điện áp định mức |
| Cấp bảo vệ cuộn dây | IP65 (Chống bụi và tia nước) | IP65 (Chống bụi và tia nước) |
| Khối lượng sản phẩm | ~ 220g | ~ 320g |

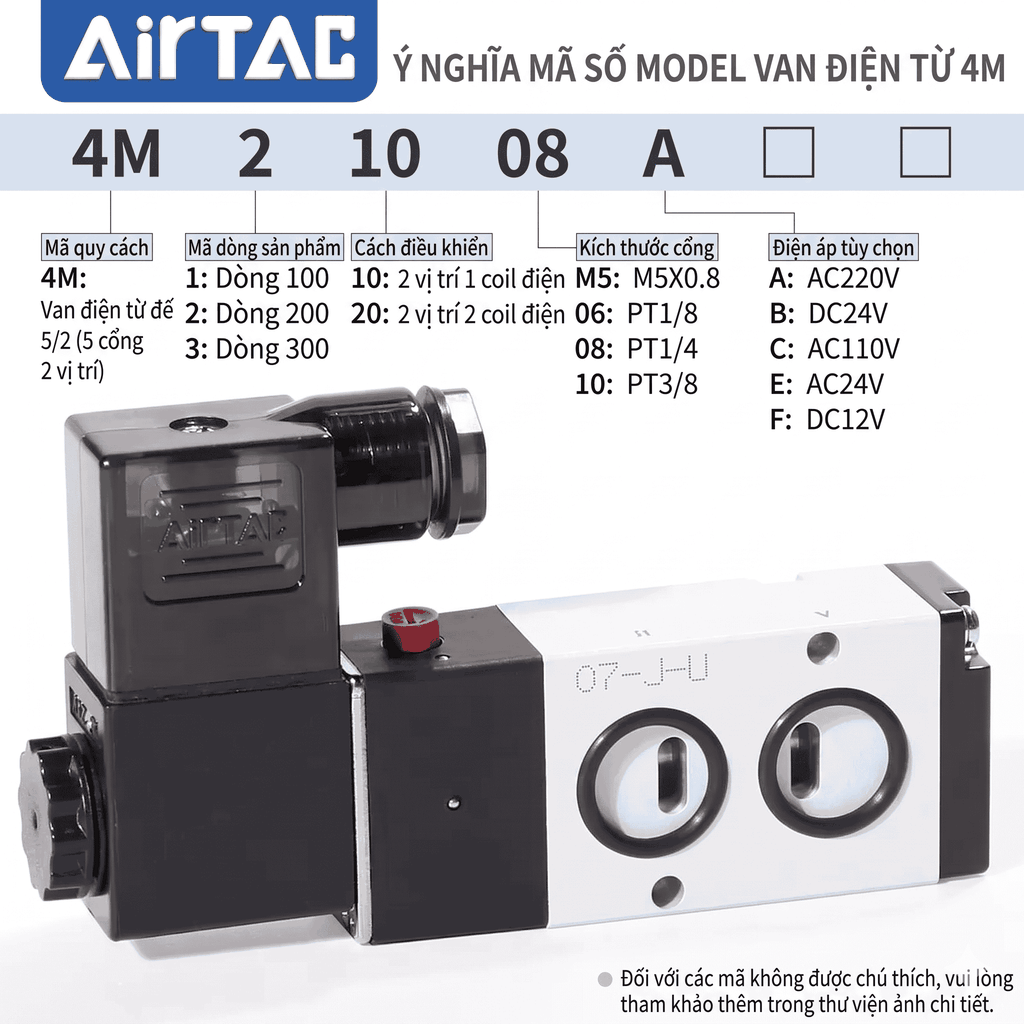

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu AIRTAC 4M210/4M310
- 4M: Dòng van điện từ khí nén gá lắp mặt bích chuẩn NAMUR của AIRTAC.
- 210 / 310: Kích thước thân van (210 = Thân cỡ nhỏ Size 200, 310 = Thân cỡ trung Size 300).
- 08 / 10: Kích thước cổng ren kết nối (08 = Cổng G1/4 ren 13mm, 10 = Cổng G3/8 ren 17mm).
- AC220V / DC24V: Điện áp hoạt động của cuộn coil điện từ điều khiển.
- Hậu tố A / B kèm đường kính ống: Quy cách đầu nối nhanh dạng vuông (A) hoặc thẳng (B) đi kèm (Ø6mm, Ø8mm, Ø10mm, Ø12mm).
4. Ứng Dụng Thực Tế
Van điện từ AIRTAC 4M210/4M310 là linh kiện đóng cắt khí nén chuyên dụng được ứng dụng rộng rãi trong các hệ thống công nghiệp:
- Tự Động Hóa Van Công Nghiệp: Gá lắp trực tiếp lên bộ truyền động khí nén (Rotary Actuator) để điều khiển đóng/mở van bi khí nén, van bướm khí nén trong nhà máy xử lý nước, hóa chất, thực phẩm.
- Xi Lanh Xoay & Cơ Cấu Kẹp Tự Động: Điều khiển các xi lanh trượt, xi lanh kẹp xoay trong máy đóng gói, dây chuyền phân loại sản phẩm.
- Tủ Khí Nén Tự Động Hóa: Tích hợp gọn gàng trong các hệ thống khí nén nhà máy nhờ cổng kết nối NAMUR tiêu chuẩn.
5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành
Van AIRTAC 4M210/4M310 cấu tạo bao gồm các cụm bộ phận cơ khí chính xác:
- Thân Van Hợp Kim Nhôm Anốt Hóa: Gia công mài mặt phẳng mặt bích NAMUR, chứa rãnh chia khí 5 cửa (P, A, B, R, S).
- Lõi Van (Spool) & Gioăng NBR: Lõi van bằng thép không gỉ định hướng dòng khí, kết hợp các vòng phớt NBR đàn hồi chống rò rỉ.
- Cuộn Coil Điện Từ IP65: Vỏ đúc nhựa chống nước, tích hợp đèn LED báo trạng thái nguồn điện.
- Nút Thử Tay (Manual Override): Cho phép nhấn thử thao tác đảo chiều van bằng tay khi bảo trì hoặc khi mất điện khẩn cấp.
Nguyên Lý Vận Hành 5/2:
- Trạng thái thường trực (Ngắt điện): Lực lò xo đẩy lõi van về vị trí ban đầu, cổng cấp khí P thông với cổng A, cổng B xả khí ra cổng S.
- Trạng thái cấp điện: Cuộn coil sinh lực hút từ tính kéo lõi van chuyển trạng thái, cổng P chuyển sang thông với cổng B, cổng A xả khí ra cổng R.
6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Chuẩn Kỹ Thuật
- Quy Trình Lắp Mặt Bích NAMUR:
- Kiểm tra và đặt 2 vòng O-ring cao su vào đúng rãnh làm kín trên mặt đáy van 4M.
- Căn chỉnh 2 lỗ định vị bu-lông trùng với mặt bích trên bộ actuator khí nén, siết đều 2 bu-lông M5 với lực siết vừa đủ.
- Kết Nối Điện & Bảo Dưỡng:
- Đấu nối nguồn AC220V hoặc DC24V đúng cực (đối với DC) qua đầu cắm chuẩn DIN.
- Xả bụi bẩn và đọng nước trong đường ống khí nén trước khi cắm ống vào van.
7. Câu Hỏi Thường Gặp
- Van điện từ AIRTAC 4M210 khác gì so với van 4V210?
Mã 4M210 có thiết kế cổng khí đầu ra gá theo chuẩn mặt bích NAMUR để bắt trực tiếp lên xi lanh xoay hoặc bộ actuator. Trong khi mã 4V210 sử dụng cổng ren bắt ống khí thông thường. - Khác biệt giữa mã 4M210-08 và 4M310-08 / 4M310-10 là gì?
4M210-08 là dòng thân nhỏ (Cv=0.89) cổng ren G1/4. 4M310-08 là dòng thân lớn hơn (Cv=1.40) cổng ren G1/4. Còn 4M310-10 là dòng thân lớn cổng ren G3/8 (ren 17mm) cho lưu lượng khí thoát lớn hơn. - Van AIRTAC 4M210/4M310 dùng điện áp bao nhiêu?
Sản phẩm hỗ trợ hai mức điện áp phổ biến nhất: AC220V (điện xoay chiều 220V) và DC24V (điện một chiều 24V). - Đầu nối kèm theo A và B trong tùy chọn biến thể có nghĩa là gì?
Ký hiệu A là đầu nối nhanh dạng cùi cùi/vuông góc (Elbow fittings), ký hiệu B là đầu nối nhanh dạng thẳng (Straight fittings) với các kích thước đường kính ống 6mm, 8mm, 10mm, 12mm. - Mức áp suất làm việc an toàn của van AIRTAC 4M210/4M310 là bao nhiêu?
Dải áp suất vận hành tiêu chuẩn từ 0,15 MPa đến 0,8 MPa (1,5 đến 8 bar), áp suất chịu đựng thử nghiệm tối đa là 1,2 MPa (12 bar).
