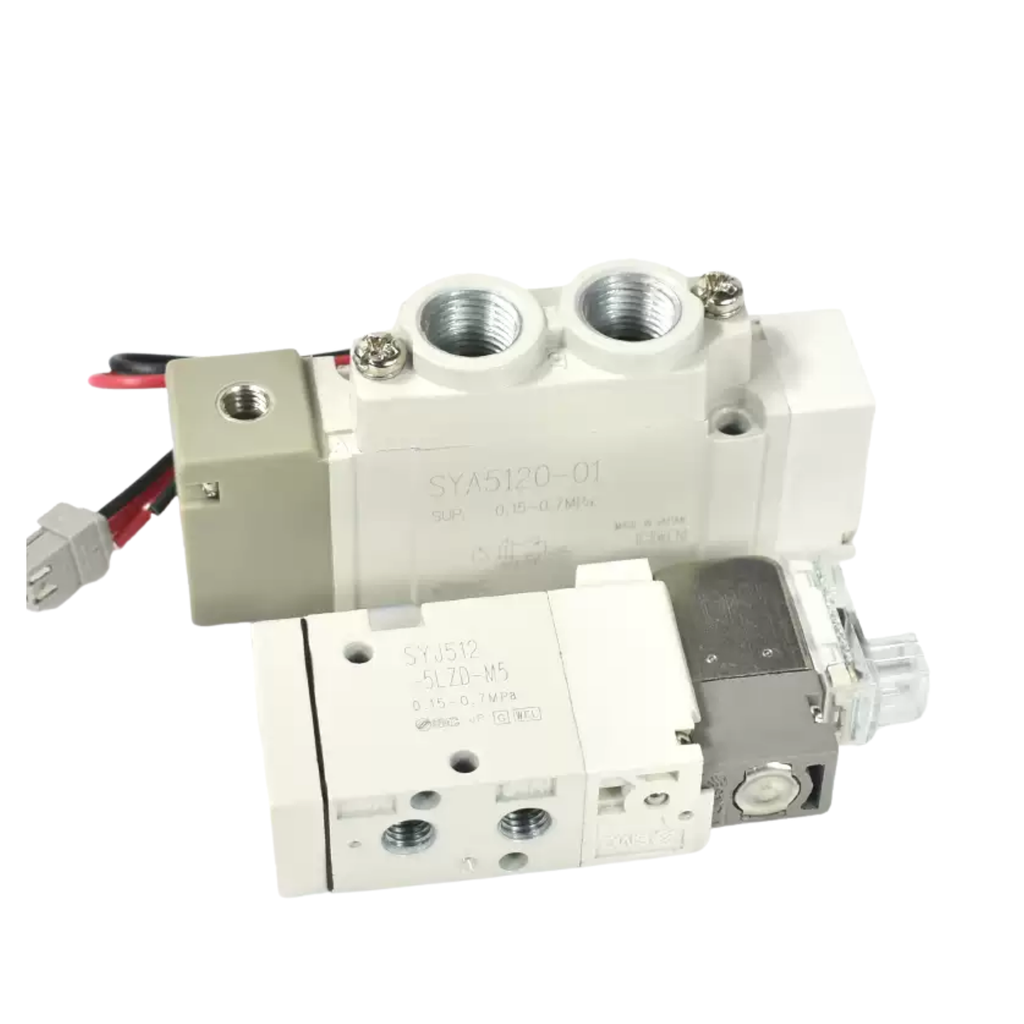

Van điện từ khí nén SMC SYJ512/522/712/722 – Van điều khiển hướng khí nén

Van điện từ khí nén SMC SYJ512/522/712/722 là dòng van điều khiển hướng dùng để đóng, mở và chuyển đổi đường khí trong hệ thống khí nén tự động. Van có thiết kế nhỏ gọn, đáp ứng nhanh, phù hợp để điều khiển xi lanh khí nén, cơ cấu chấp hành và các thiết bị tự động hóa.

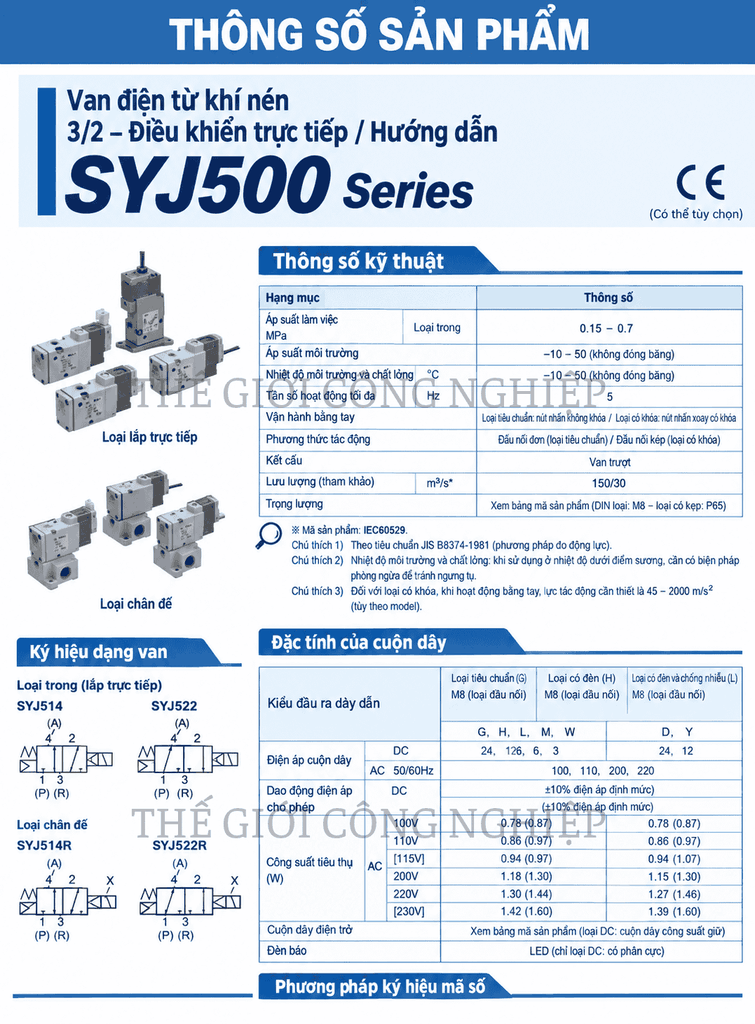

Dòng SYJ5000 của SMC thuộc nhóm van điện từ điều khiển hướng 4/5 cổng; trong đó các mã SYJ512 và SYJ522 là cấu hình van 3 cổng thuộc dòng SYJ500.

Đặc điểm nổi bật

Thiết kế nhỏ gọn, trọng lượng nhẹ, thuận tiện lắp đặt trong không gian hạn chế.
Điều khiển đóng/mở và chuyển hướng dòng khí bằng tín hiệu điện.

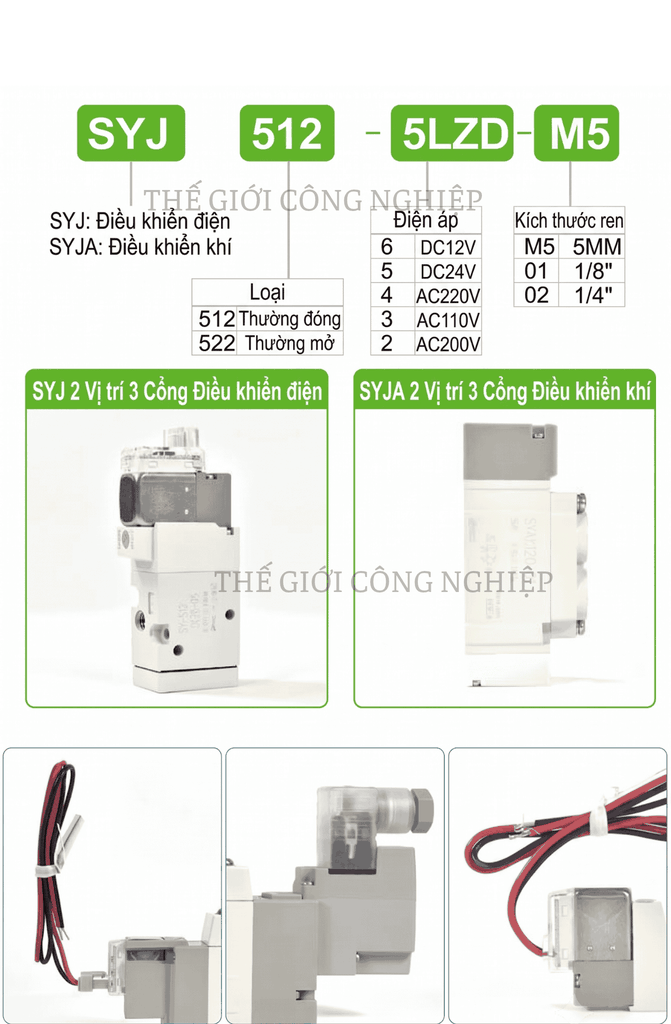

SYJ512: cấu hình thường đóng.
SYJ522: cấu hình thường mở.

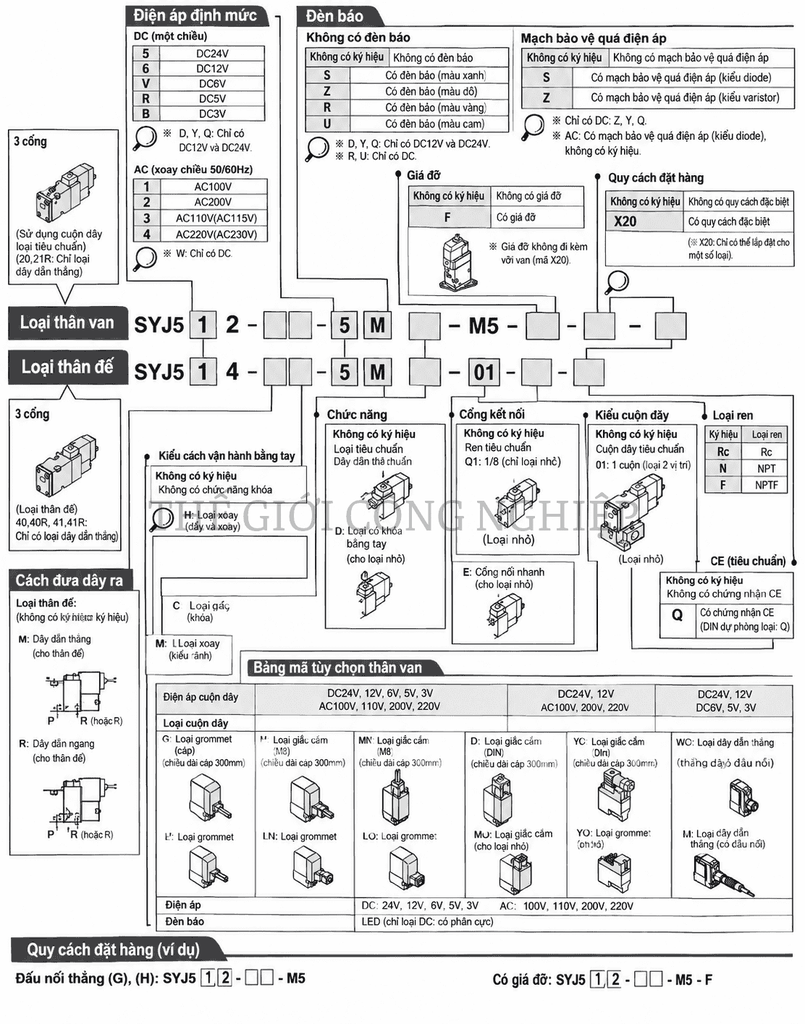

Có nhiều lựa chọn kiểu kết nối điện và phương án lắp đặt.
Có thể sử dụng trong các hệ thống điều khiển khí nén tự động, máy móc công nghiệp và dây chuyền sản xuất.
Dòng SYJ500 có thể đáp ứng nhu cầu điều khiển xi lanh với kích thước phù hợp; SMC công bố mức tiêu thụ điện tiêu chuẩn khoảng 0,35 W, phiên bản có mạch tiết kiệm điện khoảng 0,1 W.

Cấu tạo và nguyên lý hoạt động

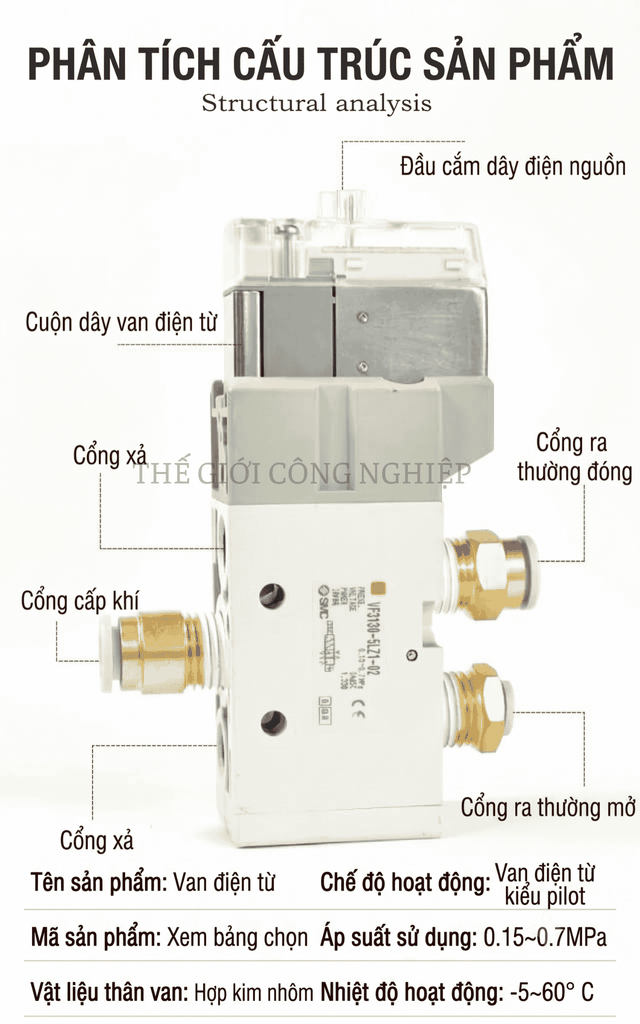

Van gồm thân van, cơ cấu van, cuộn điện từ và các cổng kết nối khí. Khi cấp tín hiệu điện vào cuộn điện từ, lực điện từ tác động lên cơ cấu bên trong làm thay đổi trạng thái van, từ đó điều hướng khí nén đến hoặc xả khỏi cơ cấu chấp hành.

Khi ngắt tín hiệu, van trở về trạng thái ban đầu tùy theo cấu hình của từng mã. Nhờ vậy, van có thể thực hiện các chu kỳ cấp khí – xả khí – chuyển trạng thái để điều khiển hoạt động của xi lanh khí nén.

Công dụng

Van điện từ khí nén SMC SYJ được sử dụng để:

Điều khiển xi lanh khí nén tiến, lùi hoặc thực hiện chu kỳ chuyển động.
Đóng/mở và chuyển hướng dòng khí trong mạch khí nén.
Điều khiển cơ cấu kẹp, đẩy, nâng, gắp và phân loại sản phẩm.
Sử dụng trong máy đóng gói, máy lắp ráp và dây chuyền tự động.
Điều khiển cơ cấu chấp hành trong hệ thống tự động hóa công nghiệp.
Kết hợp với bộ điều khiển, cảm biến và bộ điều khiển lập trình để tạo thành hệ thống tự động.
