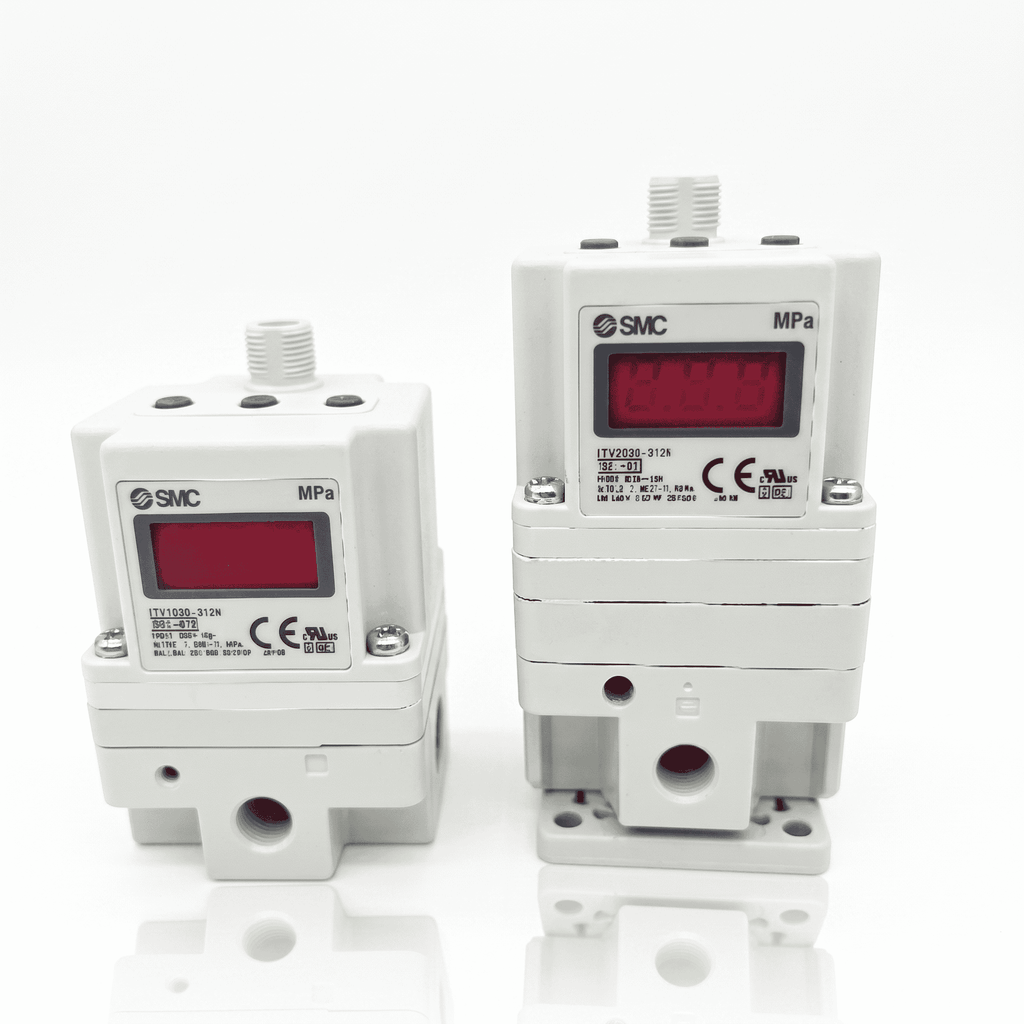

1. Cấu tạo Van Điều Chỉnh Tỷ Lệ SMC ITV3050
Van điều chỉnh tỷ lệ SMC ITV3050 thuộc dòng van điện – khí nén (Electro-Pneumatic Regulator), được thiết kế để điều khiển áp suất khí nén liên tục và chính xác thông qua tín hiệu điện. Thiết bị có cấu tạo gồm các bộ phận chính:
- Thân van hợp kim nhôm: Gia công chính xác, trọng lượng nhẹ, độ bền cao, chống ăn mòn và chịu áp suất tốt.
- Van điện từ điều khiển: Điều chỉnh lưu lượng khí cấp và khí xả theo tín hiệu điện đầu vào.
- Cảm biến áp suất tích hợp: Liên tục đo áp suất đầu ra và gửi tín hiệu phản hồi về mạch điều khiển để duy trì áp suất ổn định.
- Mạch điều khiển điện tử: Xử lý tín hiệu điều khiển (0–10 V, 4–20 mA hoặc các chuẩn tín hiệu khác tùy model) và điều chỉnh van theo giá trị cài đặt.
- Màn hình LED và phím cài đặt: Hiển thị áp suất thực tế, giúp người dùng dễ dàng theo dõi và thiết lập thông số vận hành.
- Cổng cấp khí, cổng ra và cổng xả: Được thiết kế theo tiêu chuẩn công nghiệp, thuận tiện cho việc lắp đặt vào hệ thống khí nén.
- Đầu nối điện: Kết nối với PLC, bộ điều khiển hoặc hệ thống tự động hóa để điều khiển áp suất từ xa.
2. Nguyên lý hoạt động
Van điều chỉnh tỷ lệ SMC ITV3050 hoạt động theo nguyên lý điều khiển vòng kín (Closed-loop Control).
Khi bộ điều khiển hoặc PLC gửi tín hiệu điện đến van, mạch điều khiển điện tử sẽ kích hoạt van điện từ để điều chỉnh lượng khí cấp hoặc khí xả. Cảm biến áp suất bên trong liên tục đo áp suất đầu ra và gửi tín hiệu phản hồi về bộ điều khiển. Hệ thống sẽ tự động cân bằng giữa tín hiệu cài đặt và áp suất thực tế để duy trì áp suất đầu ra tỷ lệ với tín hiệu đầu vào, đảm bảo độ chính xác và ổn định cao trong suốt quá trình vận hành.
3. Công dụng
Van điều chỉnh tỷ lệ SMC ITV3050-31F3S/31F4N/31F4N3/31N4L/322BL/322L/322S được sử dụng rộng rãi trong các hệ thống tự động hóa yêu cầu điều khiển áp suất chính xác.
Ứng dụng tiêu biểu:
- Điều chỉnh áp suất khí nén trong dây chuyền sản xuất tự động.
- Điều khiển lực ép của máy ép khí nén và máy dập.
- Kiểm soát lực kẹp của đồ gá và cơ cấu gắp sản phẩm.
- Điều chỉnh áp suất cho robot công nghiệp và thiết bị lắp ráp tự động.
- Ứng dụng trong ngành điện tử, bán dẫn, thực phẩm, dược phẩm và sản xuất ô tô.
- Điều khiển áp suất trong hệ thống kiểm tra, đo lường và thử nghiệm.
- Kết nối trực tiếp với PLC, HMI và các hệ thống điều khiển công nghiệp để vận hành tự động.
4. Cam kết
Chúng tôi cam kết cung cấp Van Điều Chỉnh Tỷ Lệ SMC ITV3050-31F3S/31F4N/31F4N3/31N4L/322BL/322L/322S với chất lượng và hiệu suất vận hành cao.
- Sản phẩm mới 100%, chất lượng đảm bảo.
- Điều khiển áp suất chính xác, phản hồi nhanh và vận hành ổn định.
- Tích hợp màn hình LED hiển thị áp suất, dễ dàng cài đặt và theo dõi.
- Tương thích với nhiều chuẩn tín hiệu điều khiển công nghiệp và hệ thống PLC.
- Thiết kế nhỏ gọn, độ bền cao, phù hợp với nhiều môi trường làm việc.
- Tiết kiệm khí nén, giảm tiêu hao năng lượng và nâng cao hiệu quả sản xuất.
- Hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp theo yêu cầu ứng dụng.
- Giao hàng nhanh trên toàn quốc, bảo hành theo chính sách và hỗ trợ kỹ thuật tận tâm sau bán hàng.
