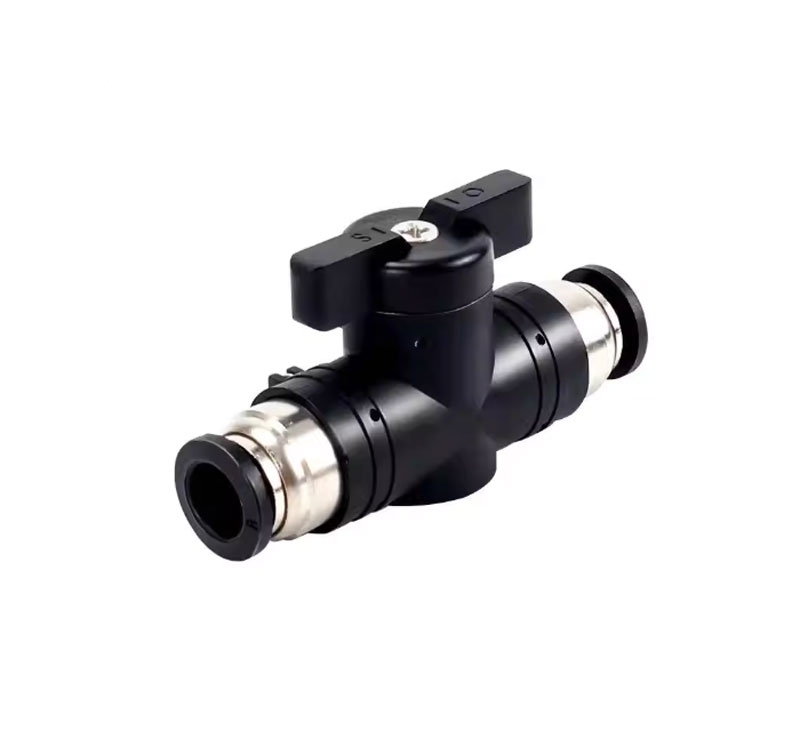

Mô tả chi tiết Van Bi Khí Nén Tay Gạt BUC 4/6/8/10/12mm
Van bi khí nén tay gạt BUC là dòng van cơ khí điều khiển bằng tay gạt chuyên dùng cho hệ thống khí nén, có chức năng đóng/mở nhanh dòng khí hoặc chất lỏng trong đường ống. Sản phẩm được thiết kế dạng nối nhanh (push-in), tương thích với ống khí PU/PE kích thước 4mm, 6mm, 8mm, 10mm và 12mm, giúp lắp đặt nhanh chóng và tiện lợi.
Cấu tạo chính:
- Thân van: Làm từ hợp kim nhôm hoặc nhựa kỹ thuật cao cấp, chịu áp lực tốt, chống ăn mòn, phù hợp môi trường công nghiệp.
- Bi van (ball): Dạng cầu có lỗ xuyên tâm, cho phép điều tiết dòng khí khi xoay.
- Tay gạt: Thiết kế chắc chắn, thao tác nhẹ, đóng/mở nhanh, nhận biết trạng thái dễ dàng.
- Đầu nối nhanh BUC: Tích hợp sẵn đầu nối ống khí, không cần ren hoặc phụ kiện trung gian.
- Gioăng làm kín: Vật liệu NBR hoặc PTFE, đảm bảo độ kín cao, chống rò rỉ hiệu quả.
Nguyên lý hoạt động:
Van hoạt động bằng cách xoay tay gạt 90°. Khi tay gạt song song với đường ống, van ở trạng thái mở; khi vuông góc, van đóng hoàn toàn, giúp kiểm soát dòng khí nhanh và chính xác.

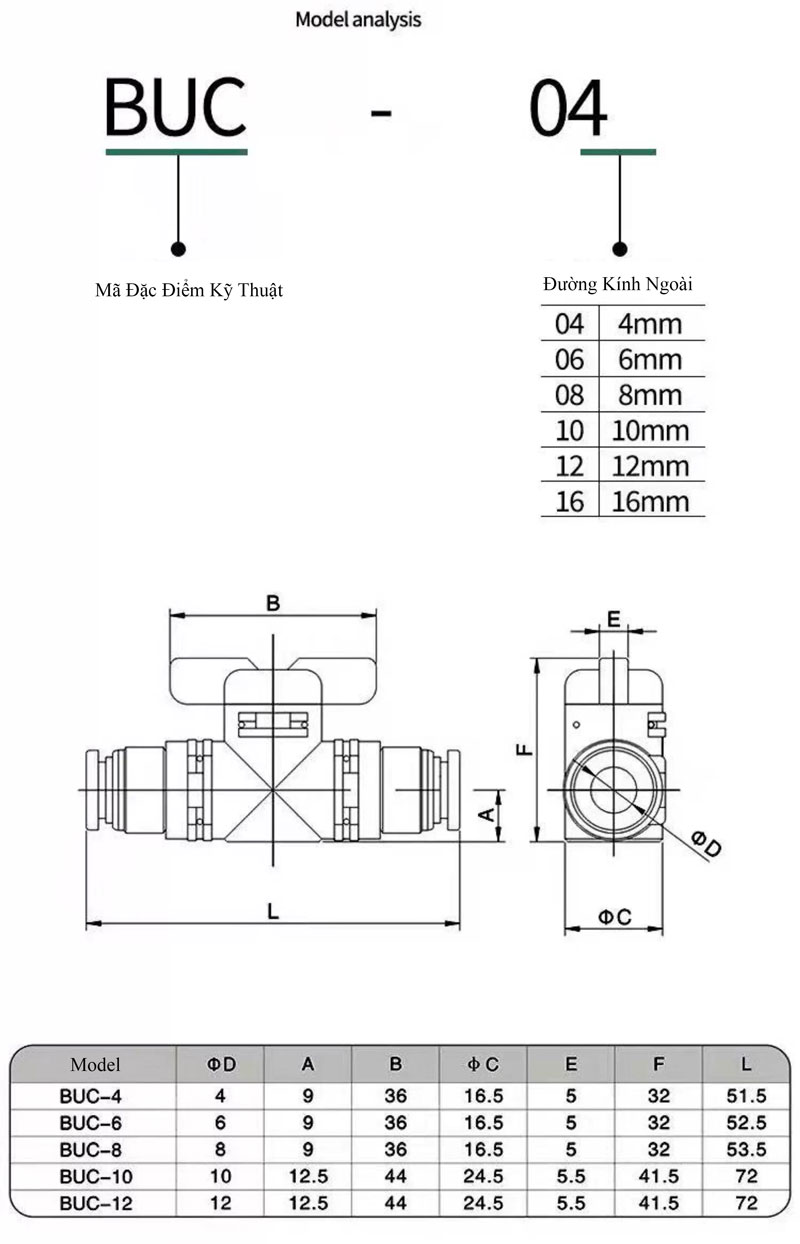

Thông số kỹ thuật cơ bản:
- Kích thước ống: 4mm / 6mm / 8mm / 10mm / 12mm
- Môi chất sử dụng: Khí nén, nước, dầu nhẹ
- Áp suất làm việc: 0 – 10 bar
- Nhiệt độ làm việc: 0 – 60°C (tùy vật liệu)
- Kiểu kết nối: Nối nhanh (BUC – push-in)
- Góc đóng/mở: 90°
Ưu điểm nổi bật:
- Đóng/mở nhanh, thao tác đơn giản
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt
- Lắp đặt nhanh không cần dụng cụ phức tạp
- Độ kín cao, hạn chế rò rỉ khí
- Giá thành hợp lý, dễ thay thế
Ứng dụng:
- Hệ thống khí nén nhà máy, xưởng sản xuất
- Máy CNC, máy đóng gói, máy tự động hóa
- Hệ thống cấp khí, cấp nước quy mô nhỏ
- Thiết bị khí nén dân dụng và công nghiệp
