Bộ chia dầu điều chỉnh TK loại B – Van chia dầu đa điểm
1. Cấu tạo:
Bộ chia dầu TK loại B là thiết bị phân phối dầu bôi trơn từ một nguồn chính đến nhiều điểm bôi trơn khác nhau. Sản phẩm có dạng khối kim loại (thường bằng hợp kim nhôm hoặc thép mạ kẽm), với thiết kế dạng thanh ngang, tích hợp các van điều chỉnh lưu lượng riêng biệt tại mỗi điểm chia.
Cấu trúc cơ bản gồm:
-
Đầu vào dầu (inlet): kết nối với bơm dầu tự động hoặc bằng tay
-
Nhiều đầu ra (outlet): từ 2 đến 8 hoặc nhiều hơn tùy theo loại
-
Núm điều chỉnh lưu lượng dầu tại từng đầu ra (xoay vặn bằng tay)
-
Khe gắn vít hoặc giá đỡ để cố định vào thân máy
2. Chất liệu:
-
Thân van: hợp kim nhôm hoặc thép mạ kẽm chống gỉ
-
Đầu nối: đồng hoặc inox
-
Gioăng làm kín bằng cao su chịu dầu NBR hoặc Viton

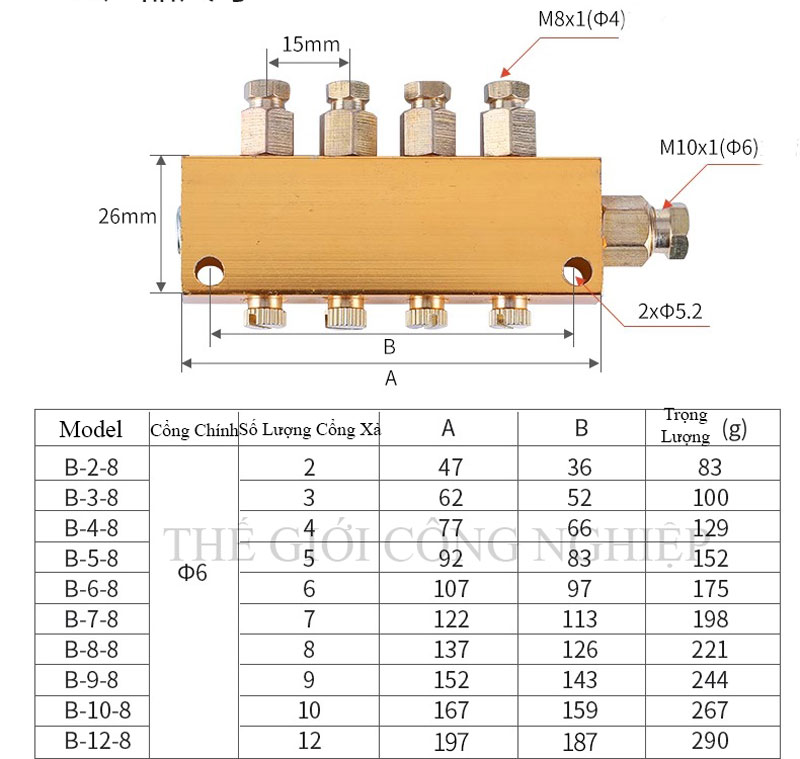

3. Thông số kỹ thuật:
-
Áp suất làm việc: 0.2 – 1.5 MPa
-
Số lượng điểm chia: thường từ 2 đến 6 điểm (loại B phổ biến là 4 điểm)
-
Đường kính kết nối ống: tương thích với ống dầu 4mm hoặc 6mm
-
Nhiệt độ làm việc: -20°C đến +80°C
-
Lưu lượng điều chỉnh: có thể điều chỉnh độc lập tại từng cổng (tùy theo tốc độ nhỏ giọt hoặc lượng dầu mong muốn)
4. Ứng dụng:
-
Hệ thống bôi trơn tự động hoặc bán tự động trong máy CNC, máy dập, máy phay, máy ép nhựa
-
Phân phối dầu trong hệ thống bôi trơn trung tâm (centralized lubrication systems)
-
Dùng cho máy cơ khí chính xác, nơi yêu cầu bôi trơn nhiều điểm đồng thời với lưu lượng khác nhau
-
Phân nhánh dầu ra nhiều xilanh khí nén hoặc điểm ma sát
5. Ưu điểm:
-
Chia dầu chính xác, điều chỉnh độc lập, phù hợp với từng điểm cần bôi trơn
-
Thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp
-
Hoạt động ổn định, tuổi thọ cao, chống rò rỉ tốt
-
Giúp hệ thống bôi trơn hiệu quả hơn, tiết kiệm dầu và kéo dài tuổi thọ thiết bị
