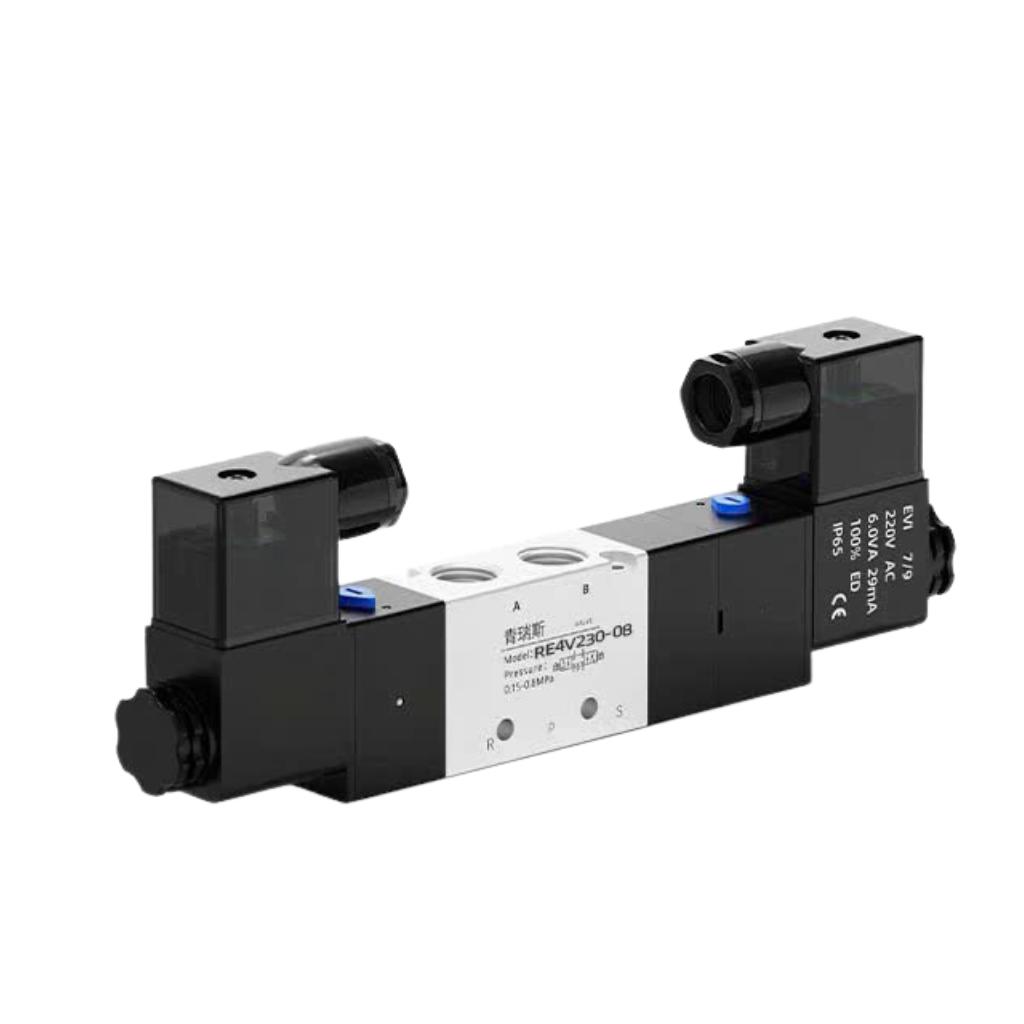

Van điện từ AirTAC 4V230C-08-A/B/C/E/F

Van Điện Từ AirTAC 4V230C-08-ABCEF

Van điện từ AirTAC 4V230C-08-ABCEF là van điều khiển khí nén được sử dụng để điều khiển hướng dòng khí và đóng mở các mạch khí nén trong máy móc, dây chuyền tự động hóa và thiết bị công nghiệp. Van thuộc dòng 4V230C, có thiết kế nhỏ gọn, khả năng đáp ứng nhanh và phù hợp với nhiều hệ thống điều khiển khí nén.

Sản phẩm được sử dụng phổ biến trong xi lanh khí nén, máy tự động, dây chuyền sản xuất, thiết bị đóng gói và các cơ cấu chấp hành khí nén.

Đặc điểm nổi bật

Van điện từ khí nén AirTAC 4V230C-08-ABCEF.
Dùng để điều khiển hướng dòng khí đến cơ cấu chấp hành.
Thiết kế nhỏ gọn, thuận tiện lắp đặt trong hệ thống khí nén.
Phù hợp điều khiển các loại xi lanh khí nén.
Đáp ứng nhanh, hỗ trợ quá trình đóng mở và chuyển mạch khí.
Có thể tích hợp vào hệ thống tự động hóa.
Phù hợp cho máy móc sản xuất và dây chuyền công nghiệp.

Cấu tạo

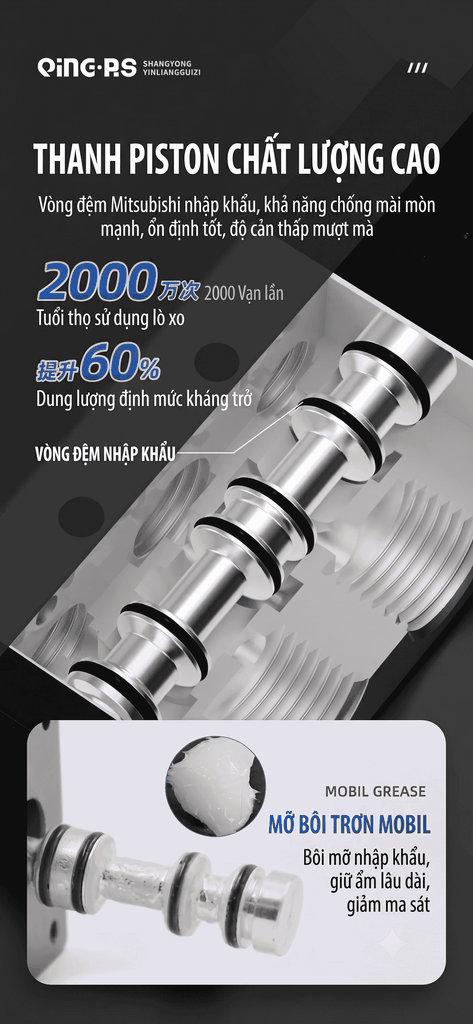

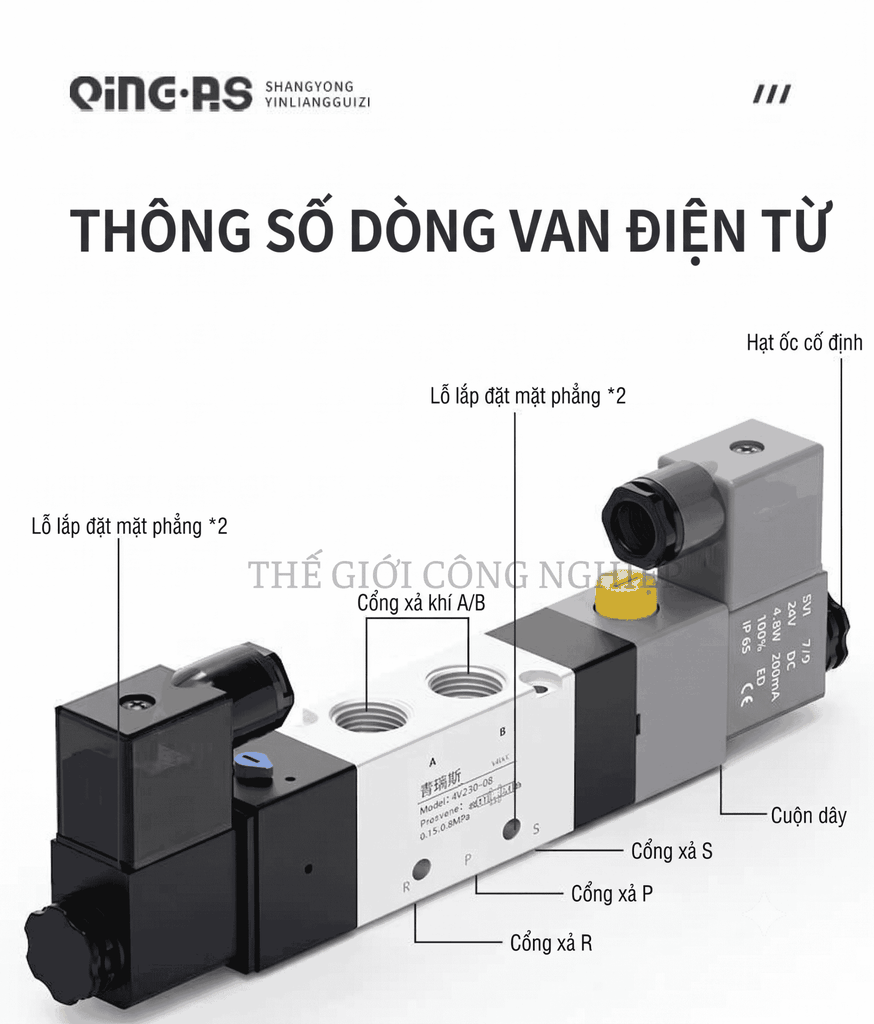

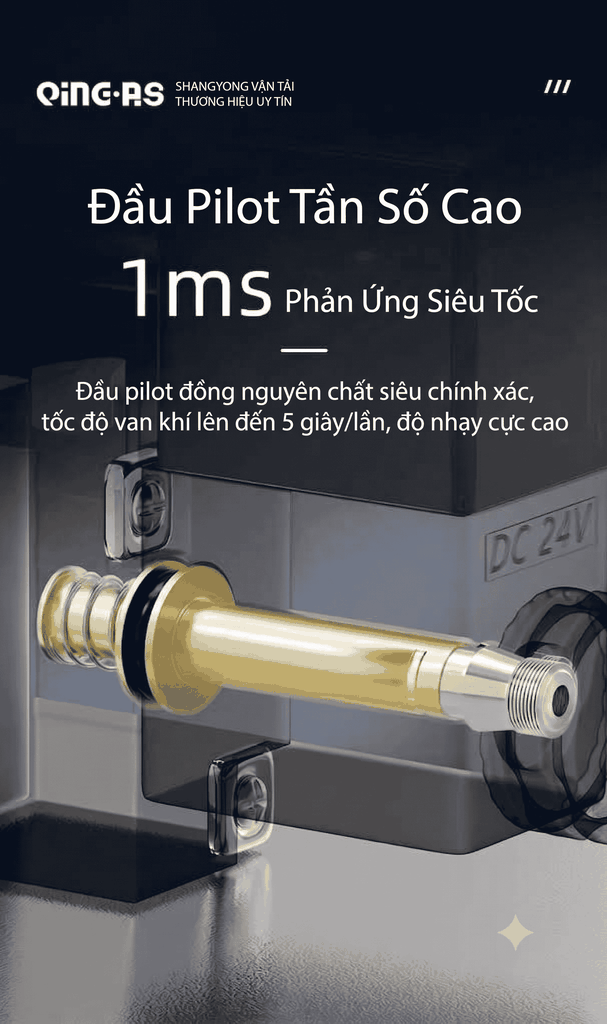

Van điện từ AirTAC 4V230C-08-ABCEF gồm các bộ phận chính như thân van, cuộn điện từ, lõi van, các cửa khí, lò xo hồi vị và các chi tiết làm kín.

Thân van có nhiệm vụ định hướng dòng khí giữa các cửa. Cuộn điện từ tạo lực từ khi được cấp điện, tác động lên lõi van để thay đổi trạng thái đóng mở. Các bộ phận làm kín giúp hạn chế rò rỉ khí trong quá trình vận hành.

Nguyên lý hoạt động

Khi cuộn điện từ được cấp điện, lực từ sinh ra tác động lên lõi van, làm thay đổi vị trí của cơ cấu bên trong. Khi đó, các cửa khí được kết nối theo trạng thái tương ứng, cho phép khí nén đi đến một phía của xi lanh hoặc cơ cấu chấp hành.

Khi tín hiệu điện được ngắt, cơ cấu hồi vị đưa van trở về trạng thái ban đầu tùy theo cấu hình. Việc thay đổi đường đi của khí nén giúp điều khiển hướng chuyển động của xi lanh, từ đó thực hiện các thao tác đẩy, kéo, kẹp, giữ hoặc định vị trong máy tự động.
