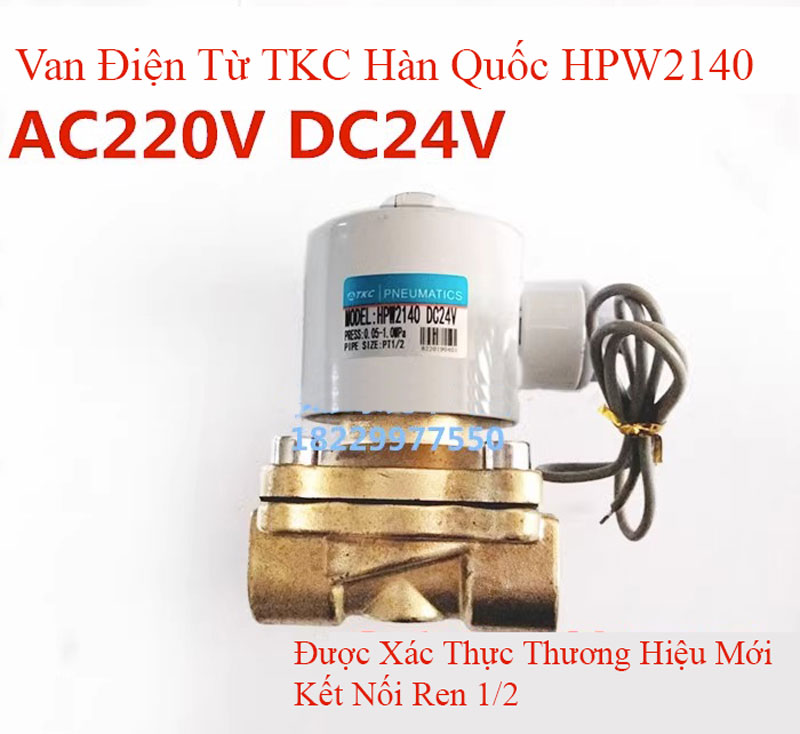

Mô tả chi tiết: Van điện từ TKC Hàn Quốc HPW2140
1. Cấu tạo:
Van điện từ HPW2140 là sản phẩm cao cấp của hãng TKC – Hàn Quốc, chuyên dùng cho các hệ thống khí nén và chất lỏng với áp suất cao. Cấu tạo chính bao gồm:
-
Thân van: Làm từ inox 304 hoặc đồng thau cao cấp (tùy model), đảm bảo khả năng chống ăn mòn và chịu áp lực cao.
-
Cuộn coil điện từ: Được đúc kín bằng nhựa epoxy chống nước, chống bụi đạt tiêu chuẩn IP65. Cuộn coil có thể hoạt động ổn định với nguồn AC220V, AC110V, DC24V… tùy chọn.
-
Lõi van (piston): Làm bằng thép không gỉ, hoạt động bền bỉ trong điều kiện áp lực lớn.
-
Lò xo hồi: Giúp van trở về trạng thái đóng khi ngắt điện.
-
Ron làm kín (gioăng): Chất liệu Viton hoặc PTFE chịu nhiệt và chịu hóa chất tốt, đảm bảo độ kín tuyệt đối.
2. Nguyên lý hoạt động:
Van HPW2140 là loại van điện từ thường đóng:
-
Khi không có điện, van ở trạng thái đóng, dòng chảy bị ngăn lại.
-
Khi cấp điện, cuộn coil sinh từ trường hút lõi van lên, mở dòng chảy.
-
Khi ngắt điện, lực đàn hồi của lò xo đưa piston về vị trí cũ, van đóng lại.
3. Thông số kỹ thuật chính:
| Thông số | Giá trị điển hình |
|---|---|
| Model | HPW2140 |
| Hãng sản xuất | TKC – Hàn Quốc |
| Kiểu van | Thường đóng |
| Áp suất làm việc | Tối đa 40 bar (4MPa) |
| Điện áp hoạt động | AC220V / DC24V / AC110V |
| Kích thước cổng | G1/2" (15A), dạng ren trong (PT thread) |
| Nhiệt độ hoạt động | -10°C đến 180°C (tùy vật liệu gioăng) |
| Chất liệu thân | Đồng hoặc inox |
| Môi chất sử dụng | Nước, khí nén, dầu, hơi, chất lỏng không ăn mòn |
| Tiêu chuẩn bảo vệ | IP65 |
4. Ứng dụng:
-
Hệ thống cấp thoát nước áp cao
-
Hệ thống khí nén, nồi hơi, lò sấy, máy ép…
-
Dây chuyền sản xuất tự động hóa
-
Ngành thực phẩm, hóa chất, dược phẩm, xử lý nước…
5. Ưu điểm nổi bật:
-
Xuất xứ Hàn Quốc, chất lượng ổn định, độ bền cao
-
Hoạt động tin cậy trong môi trường áp suất lớn
-
Lắp đặt đơn giản, bảo trì dễ dàng
-
Đa dạng điện áp và kích cỡ tùy chọn
-
Phù hợp nhiều loại môi chất khác nhau
