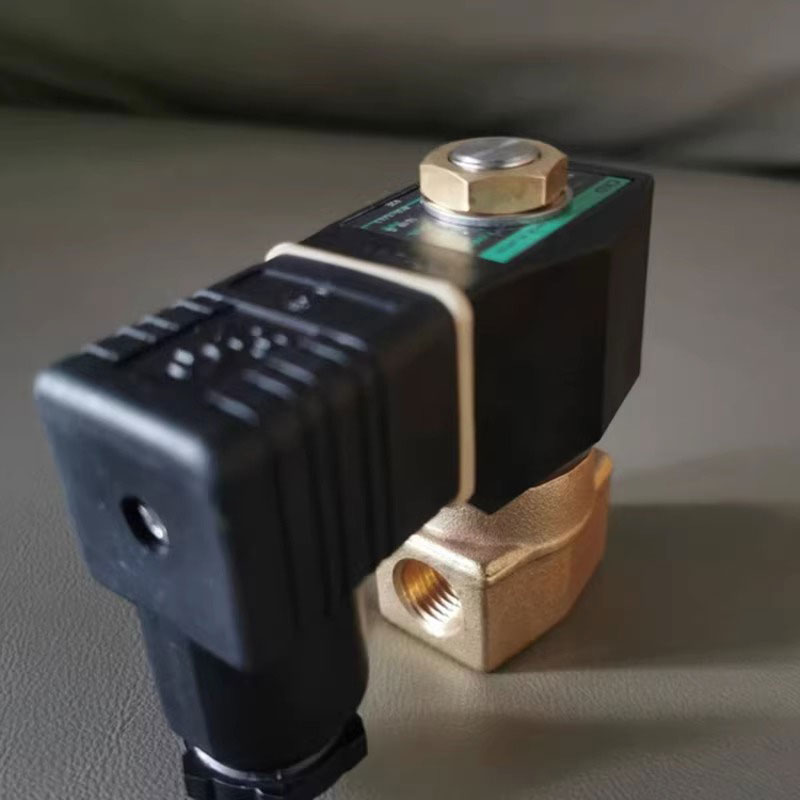

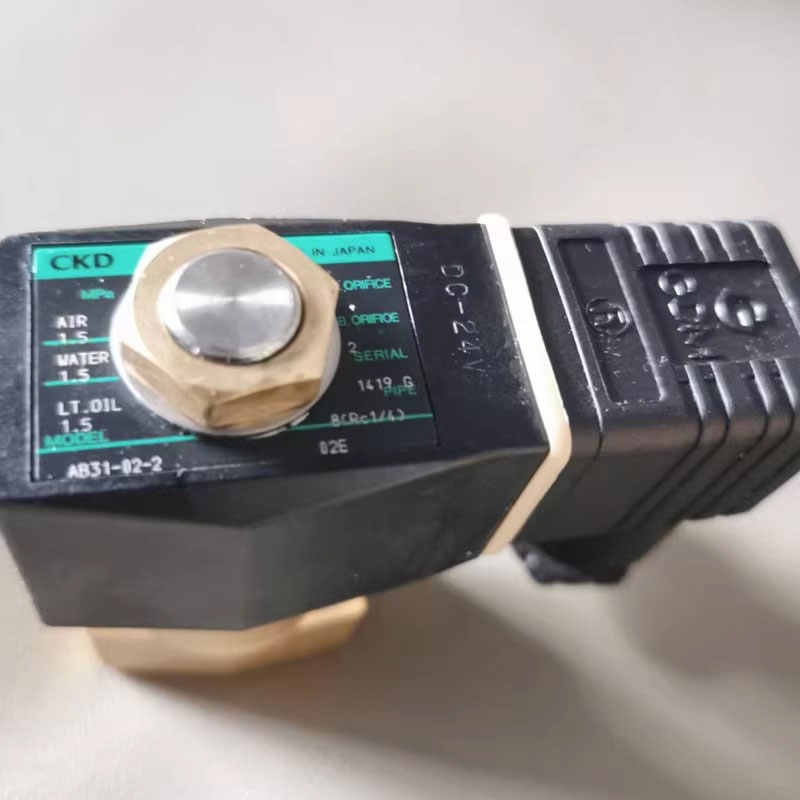

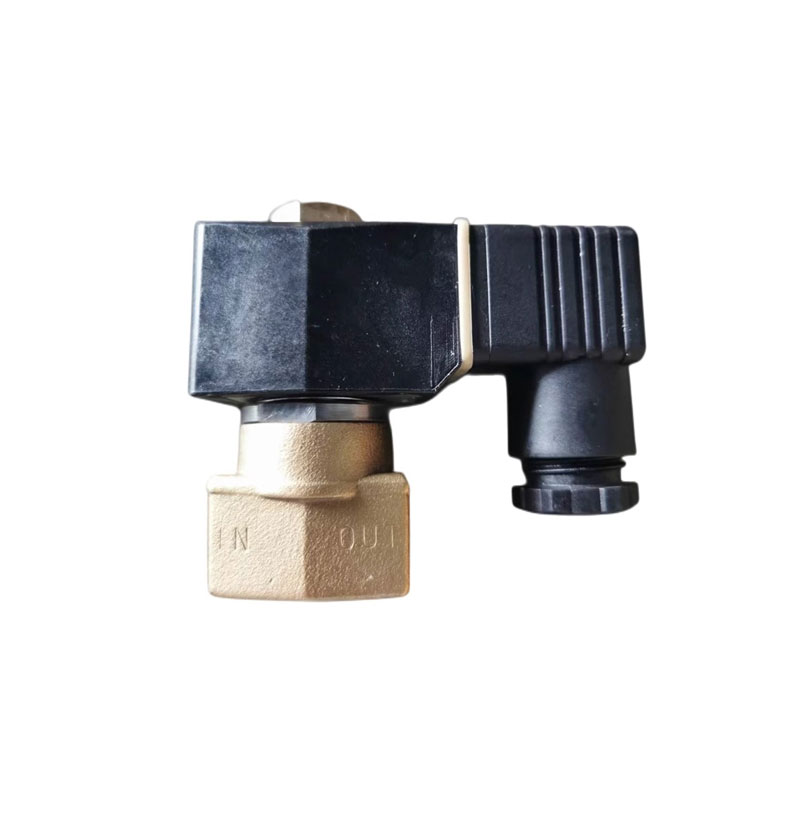

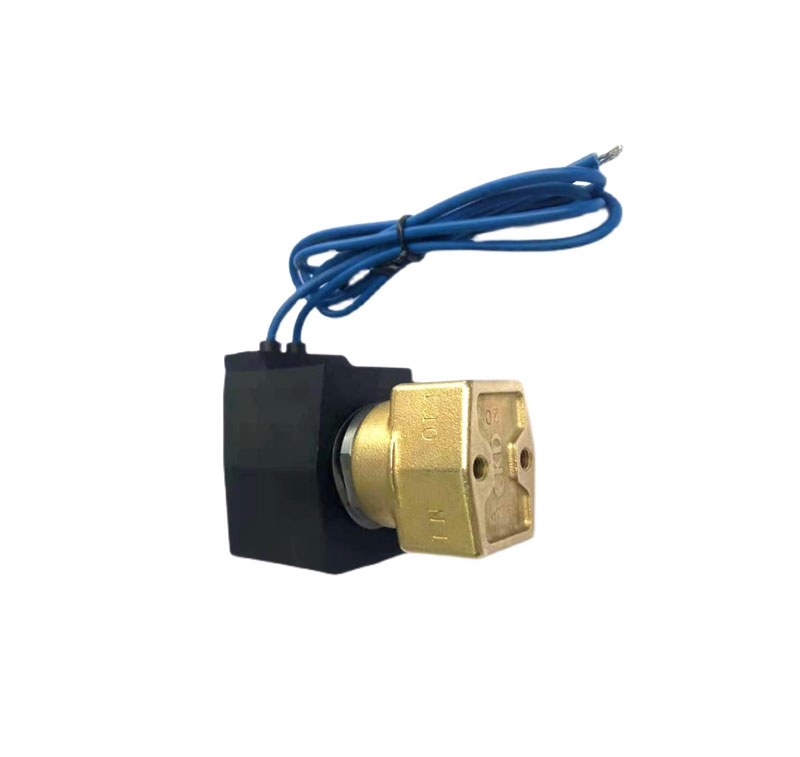

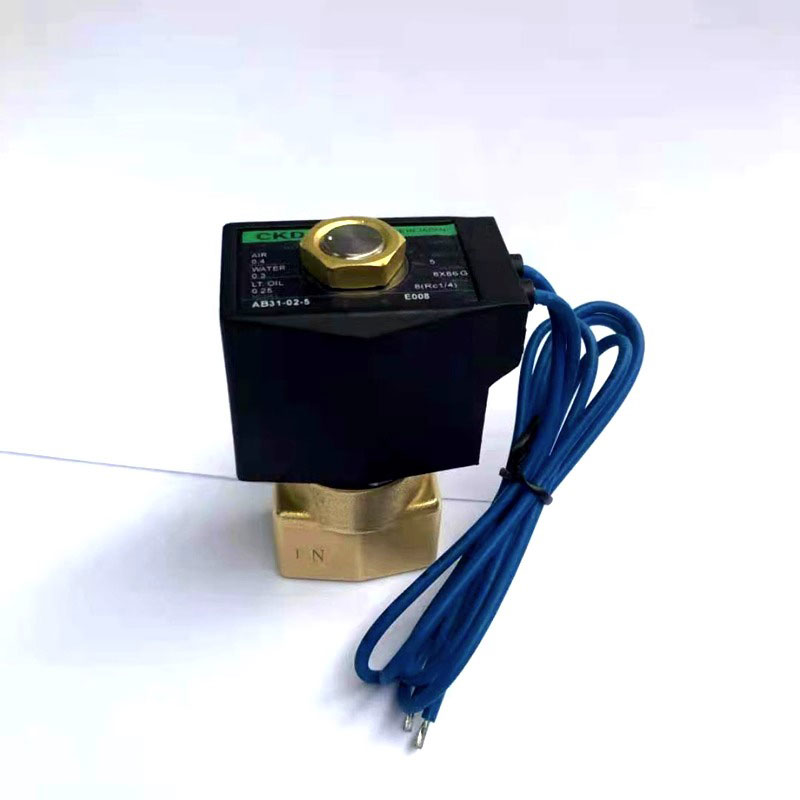

Van Điện Từ CKD AB41 / AB31 – Thường Đóng
1. Giới thiệu chung:
Van điện từ CKD AB41 và AB31 là dòng van điều khiển tự động bằng điện từ, thuộc nhóm van thường đóng (NC) – khi không cấp điện thì van đóng, ngăn dòng chảy; khi cấp điện thì mở cho phép lưu chất đi qua. Đây là dòng van chuyên dùng trong hệ thống điều khiển khí, hơi, chất lỏng hoặc dầu nhẹ.
-
CKD Corporation – Thương hiệu Nhật Bản uy tín, chuyên sản xuất thiết bị khí nén, van điện từ, cơ cấu tự động hóa.
2. Phân biệt AB31 và AB41:
| Thuộc tính | CKD AB31 | CKD AB41 |
|---|---|---|
| Loại điều khiển | Van điện từ thường đóng | Van điện từ thường đóng |
| Kết cấu van | Kiểu pilot (gián tiếp) | Kiểu pilot (gián tiếp) |
| Lưu chất sử dụng | Khí nén, nước, dầu nhẹ | Hơi nóng, nước, khí nén, dầu nhẹ |
| Áp suất làm việc | 0.1 – 1.0 MPa | 0.1 – 1.0 MPa |
| Nhiệt độ môi trường | -10 ~ 60°C | -10 ~ 180°C (tùy model) |
| Dải điện áp | DC24V, AC110V, AC220V | DC24V, AC110V, AC220V |
| Ứng dụng phổ biến | Hệ thống khí nén, máy công nghiệp | Hệ thống hơi nóng, cấp nước nồi hơi |
3. Cấu tạo và vật liệu:
-
Thân van: Thép không gỉ hoặc đồng (tùy model), phủ lớp bảo vệ chống ăn mòn.
-
Màng van & gioăng: Làm từ vật liệu chịu nhiệt như PTFE, Viton, EPDM.
-
Cuộn coil: Chống bụi và nước (IP65), có thể tháo rời để bảo trì hoặc thay thế.
-
Lò xo và trục: Thép không gỉ, đảm bảo độ bền cao và không kẹt trong môi trường ẩm.
4. Thông số kỹ thuật điển hình:
| Thông số | Giá trị cụ thể |
|---|---|
| Dòng van | CKD AB31, AB41 |
| Kết nối | Ren trong BSP/NPT: G1/4", G3/8", G1/2"... |
| Kiểu hoạt động | Gián tiếp – pilot (solenoid điều khiển màng) |
| Điện áp | DC24V / AC110V / AC220V |
| Áp suất làm việc | 0.1 – 1.0 MPa (1 – 10 bar) |
| Nhiệt độ chất lỏng | AB31: đến 60°C / AB41: đến 180°C |
| Lưu chất sử dụng | Khí nén, nước, hơi nóng, dầu nhẹ |
| Cấp độ bảo vệ | IP65 |
| Thời gian đáp ứng | 0.05 – 0.15 giây |
5. Ứng dụng thực tế:
-
AB31:
-
Hệ thống cấp nước, khí nén, dầu trong nhà máy.
-
Máy chiết rót, máy nén khí, hệ thống tự động hóa.
-
-
AB41:
-
Ứng dụng nhiệt độ cao, đặc biệt cho hơi nóng, hơi nước.
-
Dùng trong nồi hơi, hệ thống hấp tiệt trùng, máy pha cà phê công nghiệp, máy đun dầu truyền nhiệt...
-
6. Ưu điểm nổi bật:
-
Thương hiệu Nhật Bản uy tín, độ bền và độ ổn định cao.
-
Chịu được áp suất và nhiệt độ cao, đặc biệt là dòng AB41.
-
Hoạt động êm ái, không rung lắc, độ kín cao.
-
Tích hợp pilot giúp tiết kiệm điện năng và tăng tuổi thọ cuộn coil.
-
Lắp đặt linh hoạt, bảo trì dễ dàng.
7. Lưu ý khi lắp đặt và sử dụng:
-
Lắp đúng chiều dòng chảy theo mũi tên trên thân van.
-
Dùng đúng điện áp ghi trên coil để tránh cháy nổ.
-
Không để lưu chất có tạp chất rắn đi qua gây tắc hoặc kẹt màng.
-
Lắp lọc khí/lọc nước đầu vào để đảm bảo tuổi thọ van.
-
Không lắp ngược chiều van hoặc treo ngược (trừ khi được hướng dẫn đặc biệt).
