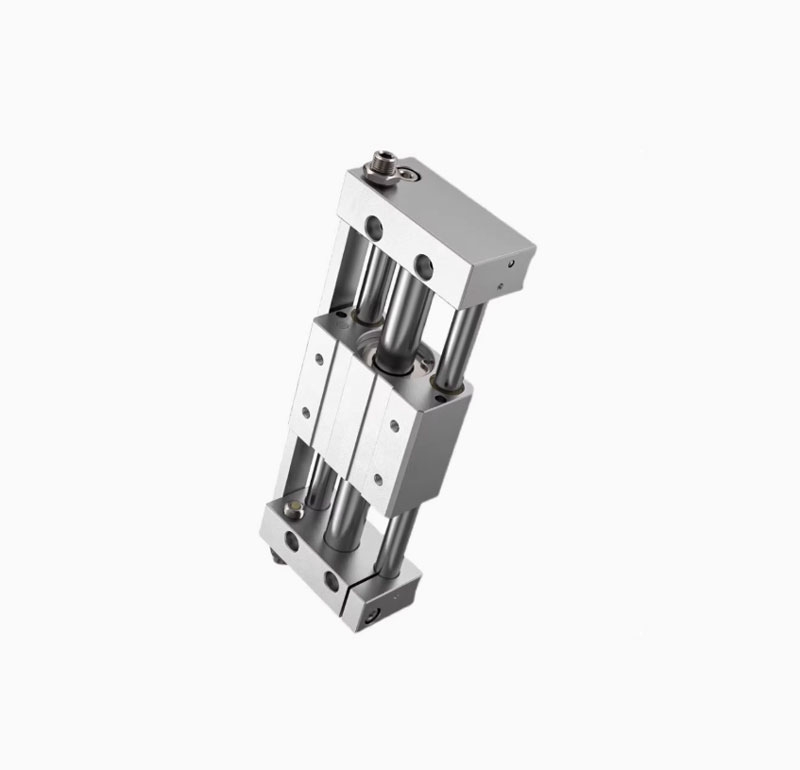

Mô Tả Chi Tiết: Xi Lanh Không Trục Dẫn Hướng Từ Tính Kiểu Airtac RMT10/16/20/25/32/40
Xi lanh không trục dẫn hướng từ tính dòng RMT là thiết bị truyền động khí nén hiện đại, được thiết kế đặc biệt cho những ứng dụng cần tiết kiệm không gian, hành trình dài và chuyển động tuyến tính chính xác. Dòng xi lanh RMT của Airtac hoạt động dựa trên cơ chế truyền lực qua nam châm vĩnh cửu và pít-tông trượt kín, không có thanh piston truyền động bên ngoài, giúp tối ưu hóa kích thước lắp đặt và tăng tính thẩm mỹ, độ bền cho hệ thống.

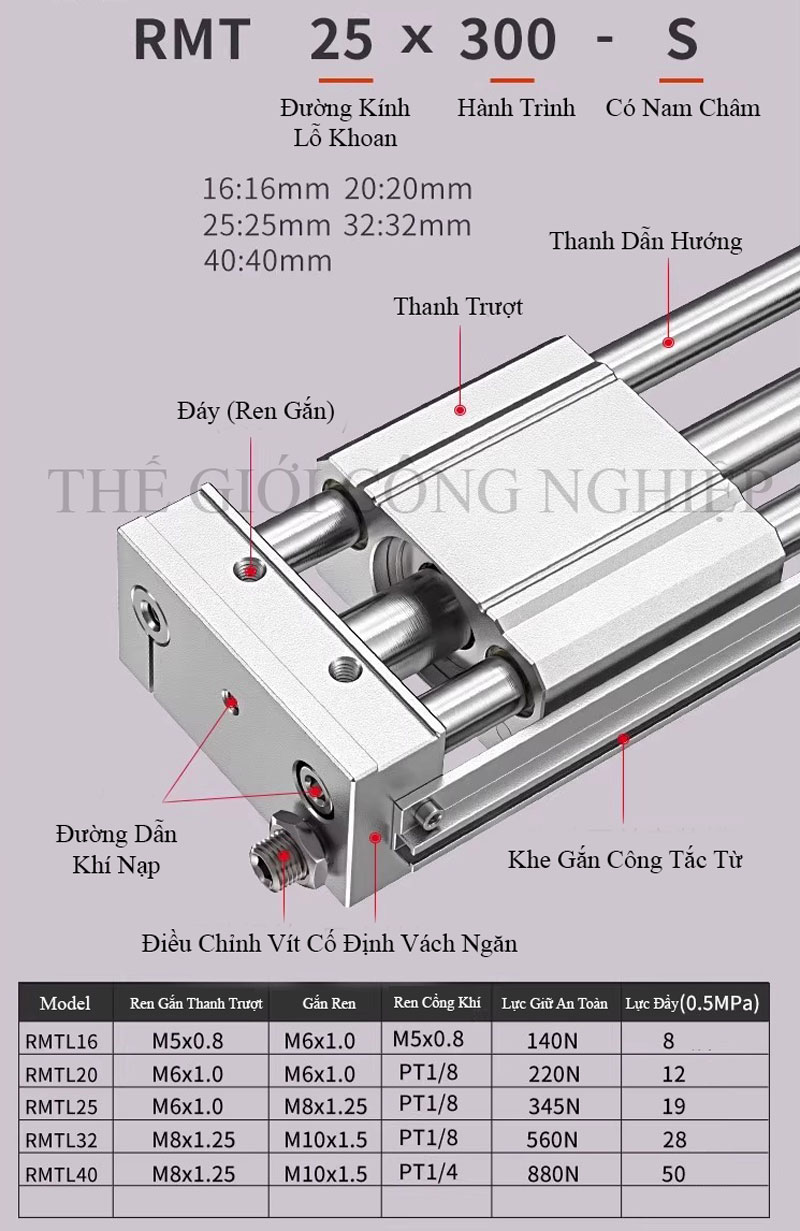

Cấu Tạo & Cơ Chế Hoạt Động:
-
Thân xi lanh: Làm từ hợp kim nhôm anod hóa cao cấp, nhẹ, cứng, chống mài mòn và ăn mòn.
-
Pít-tông bên trong: Di chuyển tuyến tính trong ống xi lanh, tích hợp nam châm vĩnh cửu.
-
Bệ truyền động ngoài: Gắn với xe trượt, hoạt động đồng bộ với pít-tông nhờ lực từ.
-
Không sử dụng trục piston lộ ra ngoài, thay vào đó là truyền động bằng từ trường giúp xi lanh kín hoàn toàn, giảm rò rỉ khí và bụi bẩn xâm nhập.
-
Ray dẫn hướng đôi tích hợp (option): Giúp tăng độ cứng và khả năng chịu tải bên, chịu momen xoắn.

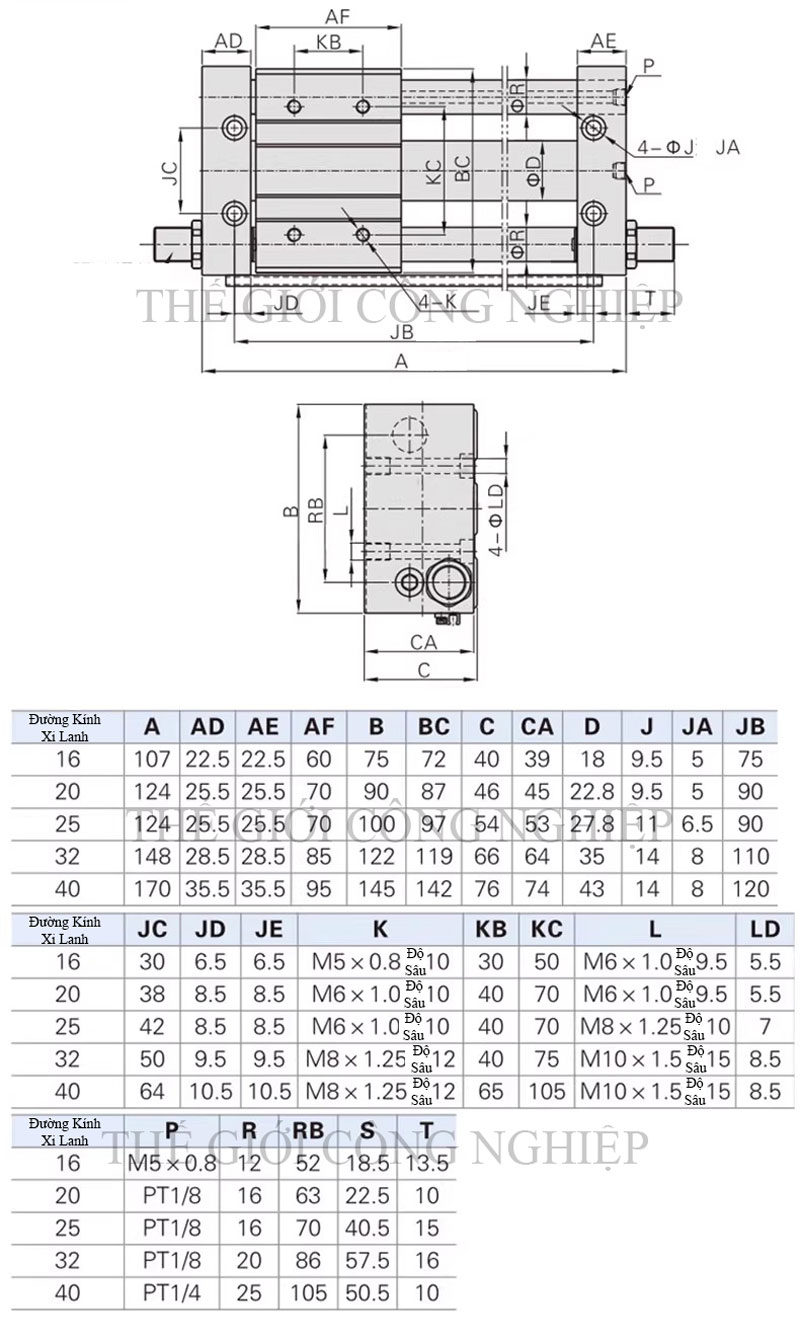

Thông Số Kỹ Thuật Cơ Bản (theo từng mã):
| Mã xi lanh | Đường kính pít-tông (mm) | Lực đẩy tại 0.5MPa (N) | Lực giữ an toàn (N) | Áp suất làm việc | Hành trình tùy chọn |
|---|---|---|---|---|---|
| RMT10 | 10 | ~39 | ~70 | 0.15–0.7 MPa | 50 – 2000 mm |
| RMT16 | 16 | ~92 | ~140 | 0.15–0.7 MPa | 50 – 2500 mm |
| RMT20 | 20 | ~157 | ~240 | 0.15–0.7 MPa | 50 – 3000 mm |
| RMT25 | 25 | ~245 | ~380 | 0.15–0.7 MPa | 50 – 3500 mm |
| RMT32 | 32 | ~402 | ~600 | 0.15–0.7 MPa | 50 – 4000 mm |
| RMT40 | 40 | ~628 | ~950 | 0.15–0.7 MPa | 50 – 5000 mm |
Giá trị lực có thể thay đổi nhẹ tùy áp suất cụ thể.
Ưu Điểm Nổi Bật:
-
Tiết kiệm không gian lắp đặt – phù hợp cho thiết kế máy nhỏ gọn.
-
Truyền động không tiếp xúc, không rò rỉ khí, sạch và bền.
-
Hành trình dài, tốc độ cao, chuyển động ổn định.
-
Dễ tích hợp với hệ thống tự động hóa CNC, robot, máy đóng gói, máy in...
Ứng Dụng:
-
Hệ thống truyền động tuyến tính trong máy đóng gói, máy in, máy khắc, máy kiểm tra tự động, băng tải thông minh, bàn trượt XY, và cơ cấu pick & place.
-
Đặc biệt phù hợp cho môi trường yêu cầu sạch sẽ, khô ráo, hoặc giới hạn về không gian như phòng sạch, thiết bị bán dẫn, y tế.
