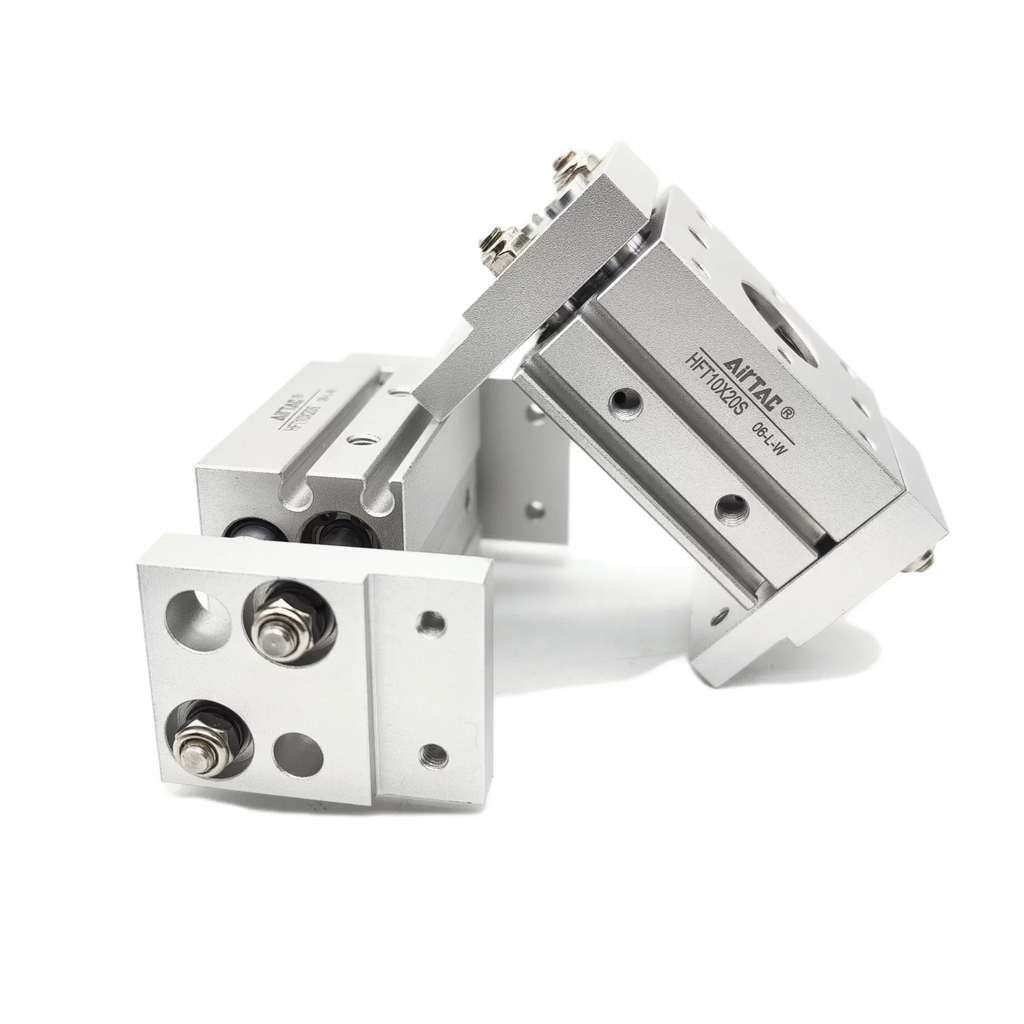

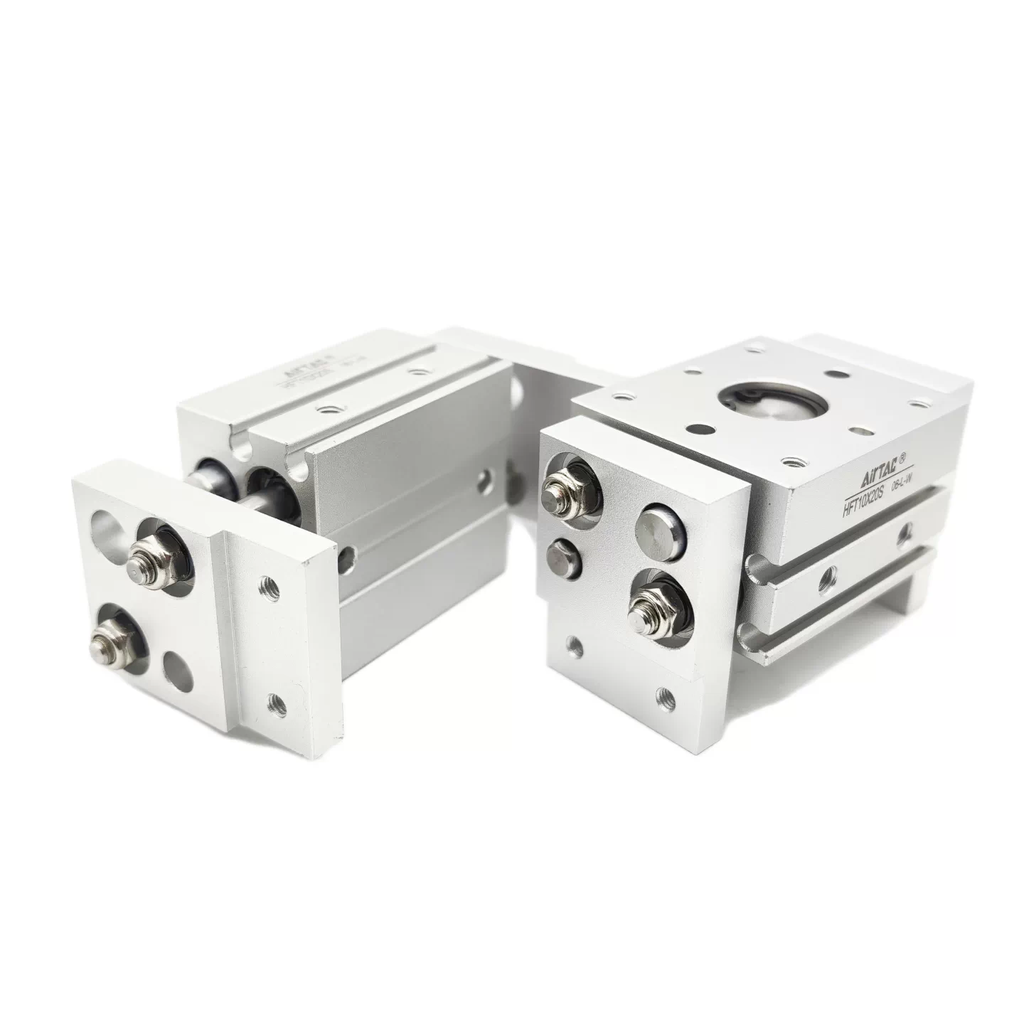

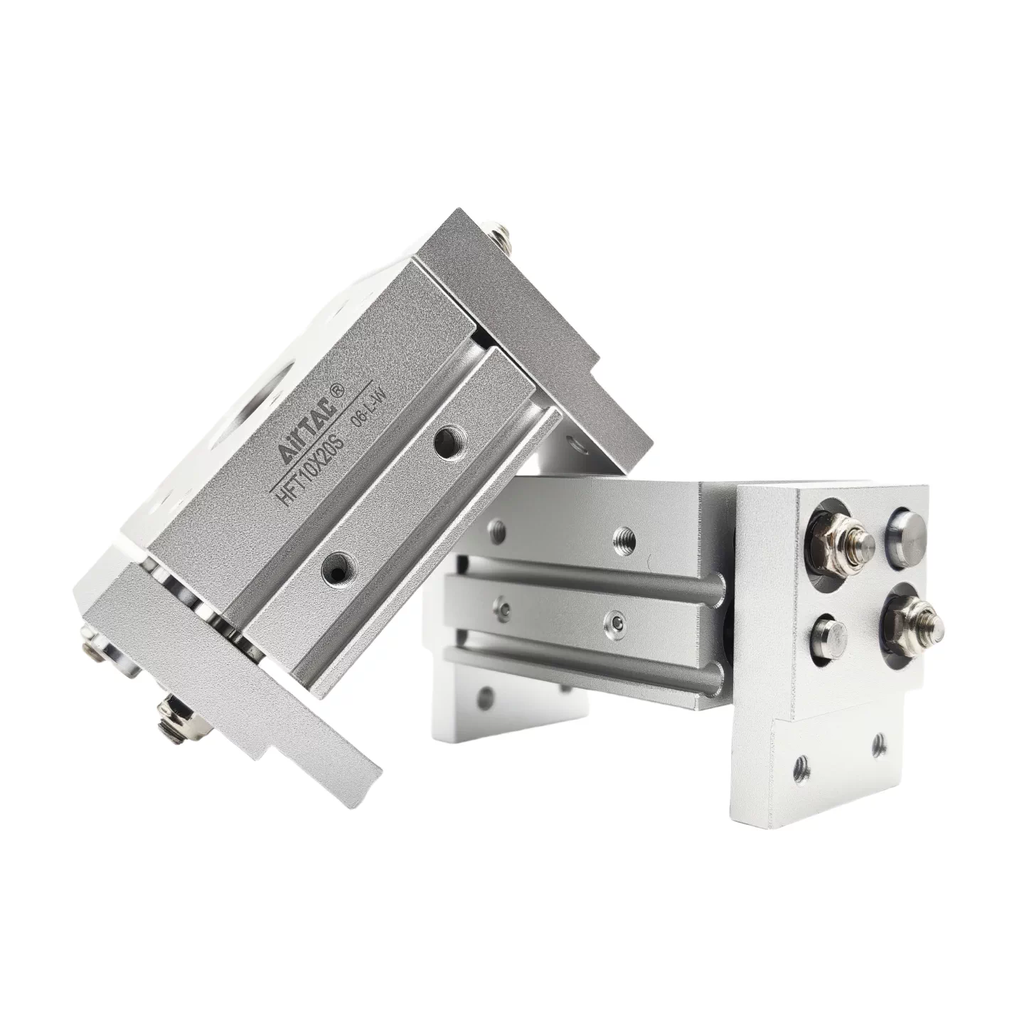

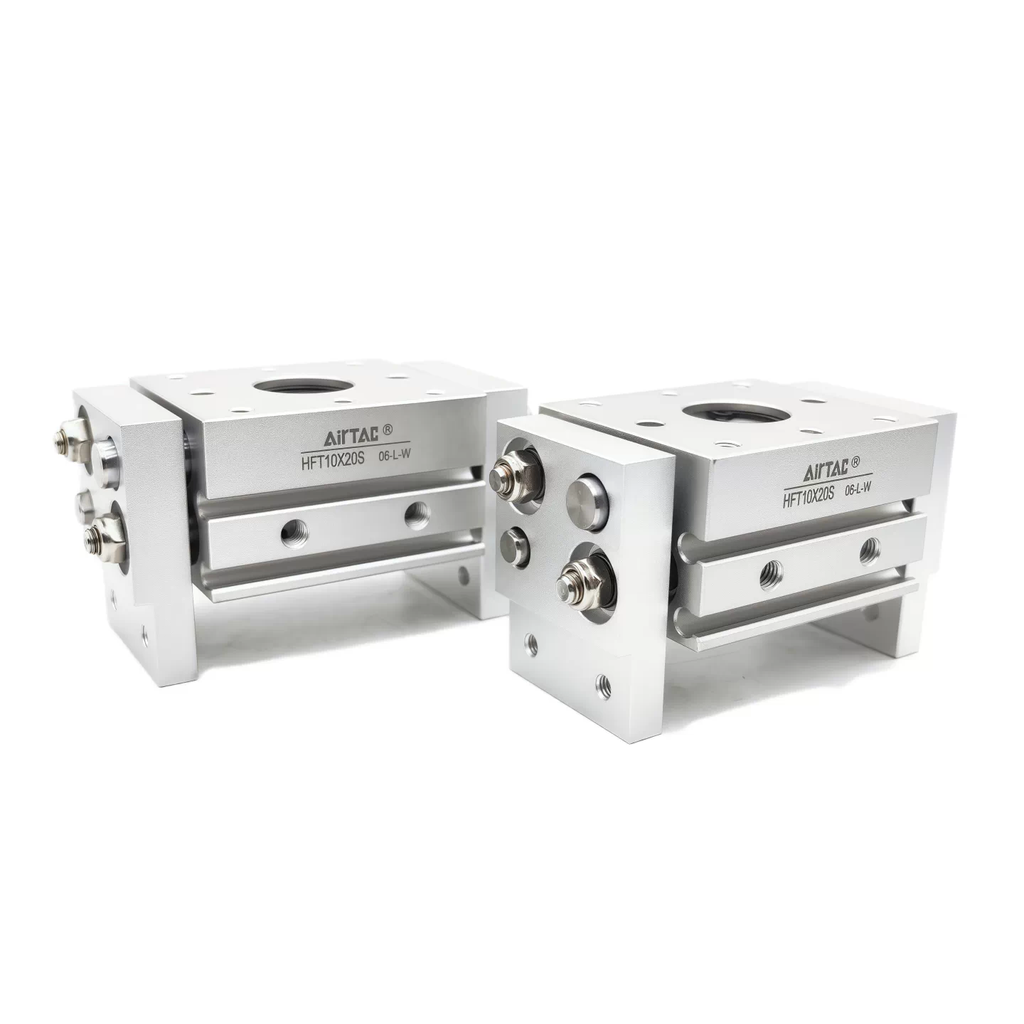

Xi Lanh Kẹp Ngón Tay AIRTAC HFT10/16/20/25/32, Hành Trình 20–60 mm

1. Giới thiệu

Xi lanh kẹp ngón tay AIRTAC HFT là thiết bị chấp hành khí nén được sử dụng trong các hệ thống tự động hóa để kẹp, giữ và thao tác với chi tiết trong quá trình sản xuất. Sản phẩm có thiết kế dạng ngón kẹp, hỗ trợ đóng mở các ngón kẹp bằng khí nén, phù hợp với những ứng dụng cần thao tác nhanh và lặp lại ổn định.

2. Đặc điểm nổi bật

Kẹp bằng khí nén: Sử dụng áp suất khí để điều khiển chuyển động đóng mở của ngón kẹp.
Thiết kế nhỏ gọn: Dễ tích hợp vào cơ cấu gắp, giữ và định vị chi tiết trong dây chuyền tự động hóa.
Nhiều kích thước lựa chọn: Các dòng HFT10, HFT16, HFT20, HFT25 và HFT32 hỗ trợ lựa chọn theo yêu cầu của thiết bị.
Đa dạng hành trình: Có các tùy chọn hành trình trong khoảng 20–60 mm theo phân loại được cung cấp.
Hỗ trợ thao tác lặp lại: Phù hợp với các công đoạn cần kẹp và nhả chi tiết theo chu trình điều khiển.

3. Cấu tạo

Xi lanh kẹp ngón tay AIRTAC HFT thường gồm các bộ phận chính sau, tùy theo cấu hình cụ thể của từng mã:

Thân xi lanh: Bao bọc cơ cấu truyền động và tạo kết cấu lắp đặt.
Pít-tông: Tiếp nhận áp suất khí nén để tạo chuyển động.
Cơ cấu truyền động: Chuyển chuyển động của pít-tông thành chuyển động đóng mở ngón kẹp.
Ngón kẹp: Trực tiếp tiếp xúc và giữ chi tiết gia công hoặc sản phẩm.
Cổng cấp và xả khí: Cho phép khí nén đi vào hoặc thoát ra để điều khiển hoạt động.
Phớt làm kín: Hạn chế rò rỉ khí và hỗ trợ duy trì hiệu suất làm việc.

Cấu tạo chi tiết, kiểu chuyển động của ngón kẹp và phương thức lắp đặt cần được xác nhận theo tài liệu kỹ thuật của từng model HFT.

4. Nguyên lý hoạt động

Khi khí nén được cấp vào cổng tương ứng, áp suất tác động lên pít-tông và tạo chuyển động cho cơ cấu truyền động. Chuyển động này làm các ngón kẹp đóng hoặc mở để giữ hoặc nhả chi tiết. Khi thay đổi đường cấp khí theo thiết kế của xi lanh, cơ cấu sẽ chuyển sang trạng thái còn lại.

Trong hệ thống tự động hóa, xi lanh thường được điều khiển thông qua van điện từ hoặc van khí nén phù hợp. Để bảo đảm hoạt động ổn định, cần sử dụng nguồn khí sạch, áp suất đúng quy định và thiết lập hành trình phù hợp với kích thước chi tiết cần kẹp.

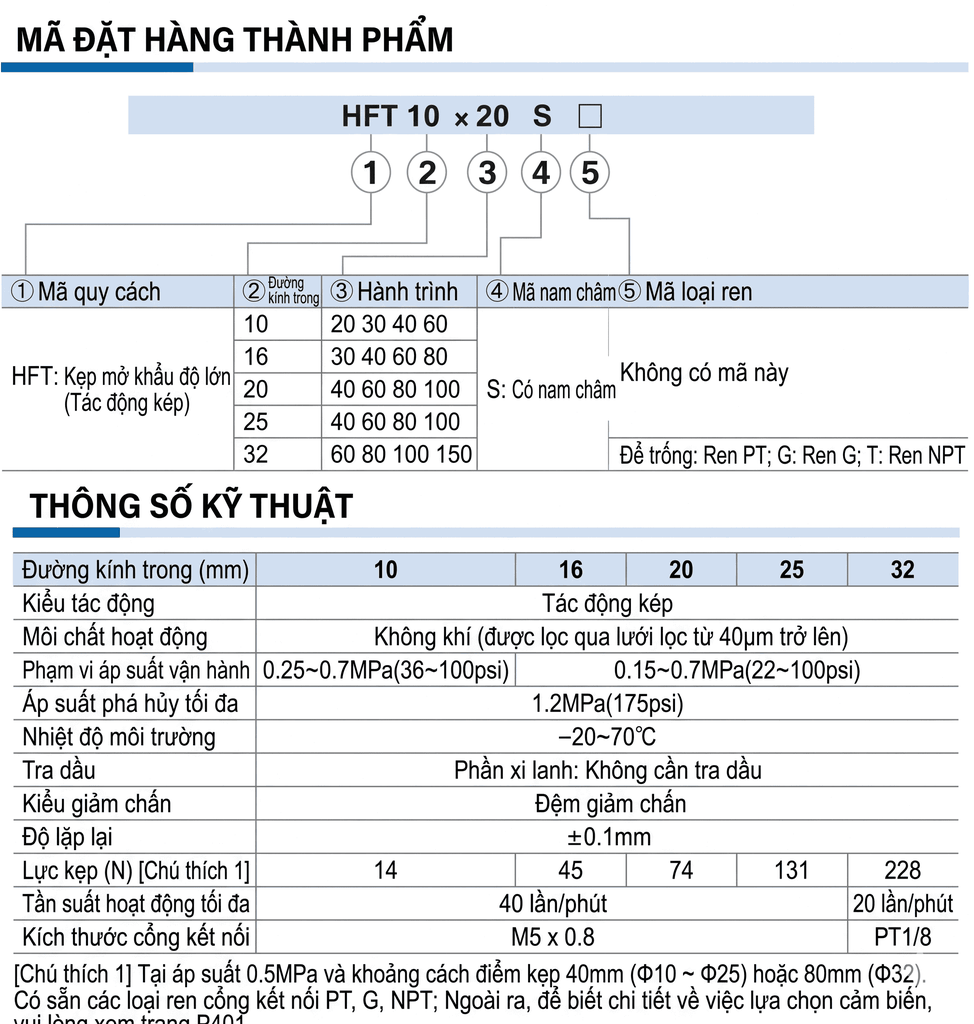

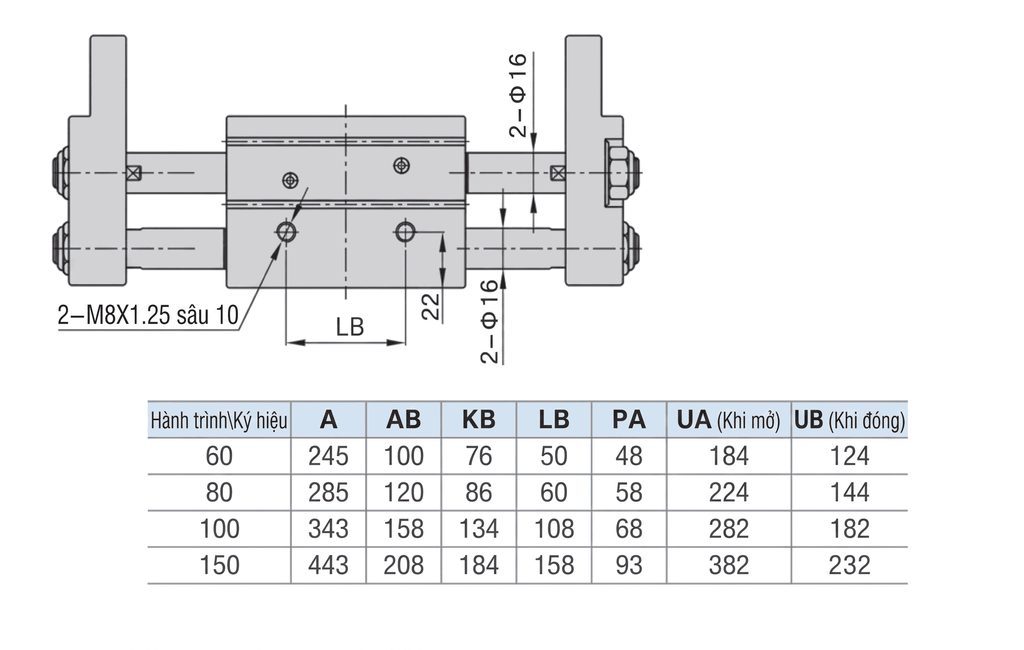

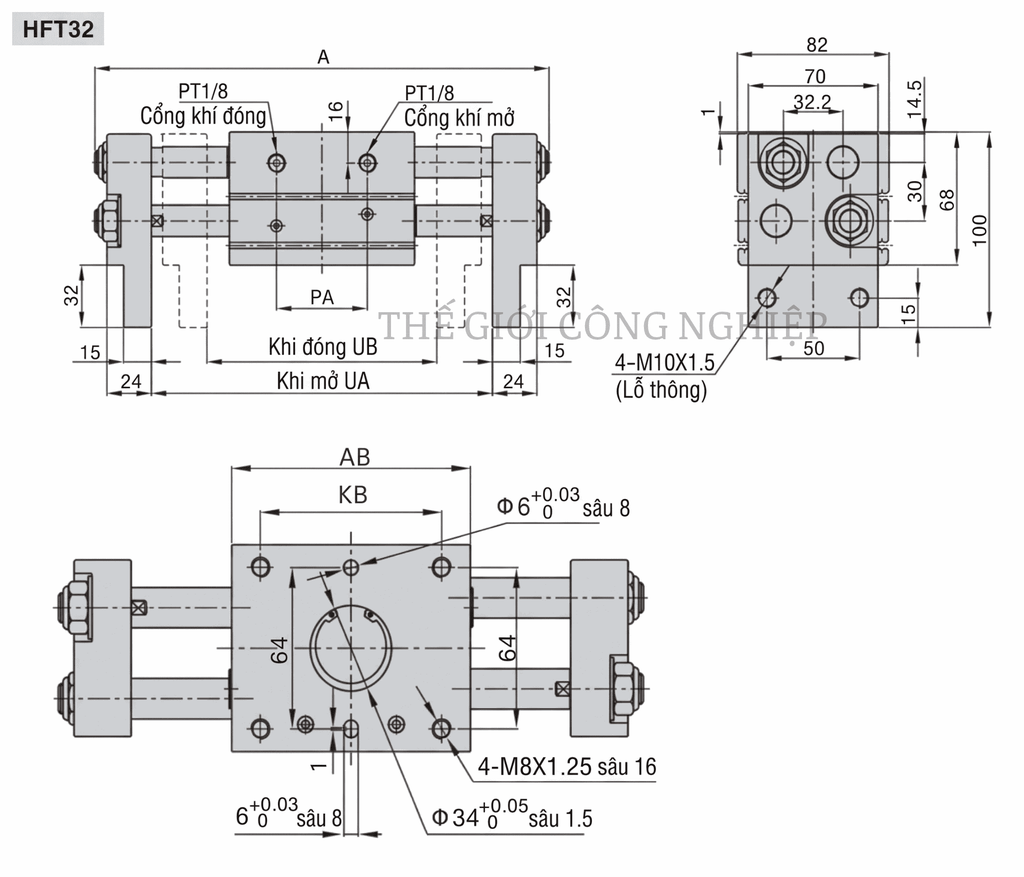

5. Thông số kỹ thuật

6. Ứng dụng

Xi lanh kẹp ngón tay AIRTAC HFT được sử dụng trong nhiều cơ cấu thao tác tự động, bao gồm:

Gắp và giữ linh kiện trong dây chuyền lắp ráp.
Kẹp chi tiết trong máy gia công và máy chuyên dụng.
Phân loại, chuyển hướng và sắp xếp sản phẩm.
Tích hợp vào cánh tay robot và cơ cấu gắp tự động.
Giữ chi tiết trong quá trình kiểm tra, lắp ráp hoặc đóng gói.

7. Mua xi lanh kẹp ngón tay AIRTAC HFT tại Công nghiệp Sao Việt

Công nghiệp Sao Việt hỗ trợ khách hàng tra cứu model xi lanh kẹp ngón tay AIRTAC HFT, tư vấn lựa chọn theo yêu cầu thiết bị và đối chiếu mã thay thế khi cần.

Tư vấn lựa chọn theo model, hành trình và ứng dụng thực tế.
Hỗ trợ kiểm tra mã sản phẩm trước khi đặt hàng.
Cung cấp thông tin hàng hóa, hóa đơn và chứng từ theo đơn hàng.
Hỗ trợ mua lẻ, mua sỉ và đơn hàng số lượng lớn.
Giao hàng toàn quốc theo thỏa thuận.

Liên hệ Công nghiệp Sao Việt để được tư vấn chọn xi lanh kẹp ngón tay AIRTAC HFT phù hợp, kiểm tra thông số kỹ thuật và nhận báo giá theo nhu cầu sử dụng.
