Xi lanh SMC CDQSB20-40DC-45DC-50DC-55DC-60DC-65DC-70DC

Giới thiệu sản phẩm

Xi lanh SMC CDQSB20-40DC-45DC-50DC-55DC-60DC-65DC-70DC là dòng xi lanh khí nén nhỏ gọn của SMC, được sử dụng để chuyển đổi năng lượng của khí nén thành chuyển động tịnh tiến nhằm thực hiện các thao tác đẩy, kéo, nâng, ép, kẹp và định vị trong máy móc tự động hóa.

Dòng CDQSB có thiết kế dạng nhỏ gọn, phù hợp với những hệ thống cần tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo khả năng vận hành ổn định. Các mã CDQSB20-40DC, CDQSB20-45DC, CDQSB20-50DC, CDQSB20-55DC, CDQSB20-60DC, CDQSB20-65DC và CDQSB20-70DC có thể được lựa chọn theo hành trình chuyển động và yêu cầu thực tế của thiết bị.

Đặc điểm nổi bật

Xi lanh khí nén SMC thuộc dòng CDQSB, thiết kế nhỏ gọn.
Đường kính xi lanh 20 mm, phù hợp với nhiều cơ cấu tự động hóa có không gian hạn chế.
Nhiều lựa chọn hành trình từ 40 mm đến 70 mm.
Sử dụng khí nén để tạo chuyển động tịnh tiến cho cơ cấu máy.
Kết cấu chắc chắn, phù hợp với môi trường làm việc công nghiệp.
Có thể sử dụng cho các cơ cấu đẩy, kéo, nâng, ép, kẹp và định vị.
Dễ tích hợp vào máy móc và hệ thống tự động hóa.
Phù hợp cho việc thay thế xi lanh cùng dòng khi cần bảo trì thiết bị.

Cấu tạo

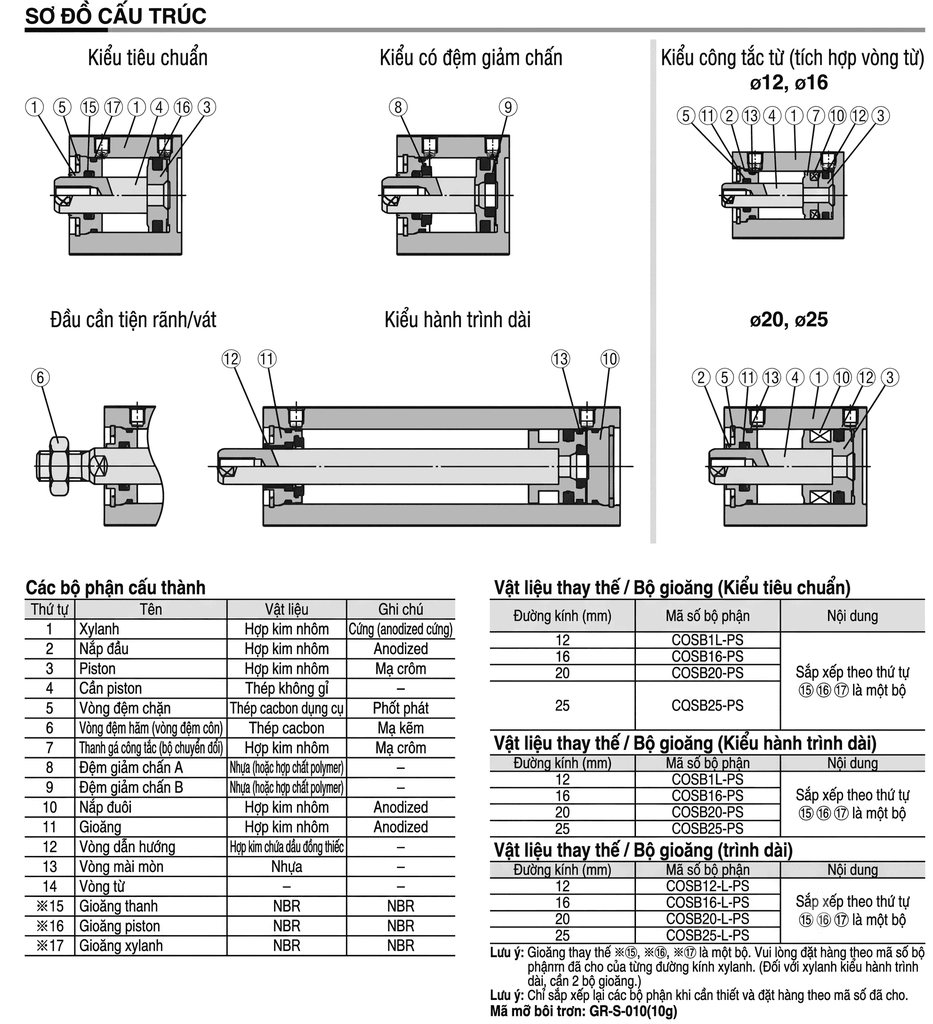

Xi lanh SMC CDQSB20 gồm các bộ phận chính như thân xi lanh, piston, cần piston, nắp xi lanh, gioăng làm kín và các chi tiết kết nối. Bên trong thân xi lanh là khoang làm việc của piston.

Cấu tạo được tối ưu theo hướng nhỏ gọn, giúp giảm không gian cần thiết khi lắp đặt trong các cơ cấu máy có mật độ linh kiện cao.

Nguyên lý hoạt động

Khi khí nén được cấp vào khoang xi lanh, áp suất khí tác động lên piston tạo ra lực đẩy. Piston chuyển động bên trong thân xi lanh và truyền lực đến cần piston, từ đó tạo ra chuyển động tịnh tiến để thực hiện thao tác của máy.

Khi khí nén được cấp vào phía đối diện của piston, cần piston chuyển động theo chiều ngược lại. Việc điều khiển hướng cấp khí thông qua van khí nén cho phép hệ thống kiểm soát chuyển động tiến và lùi của xi lanh theo chu trình tự động.
