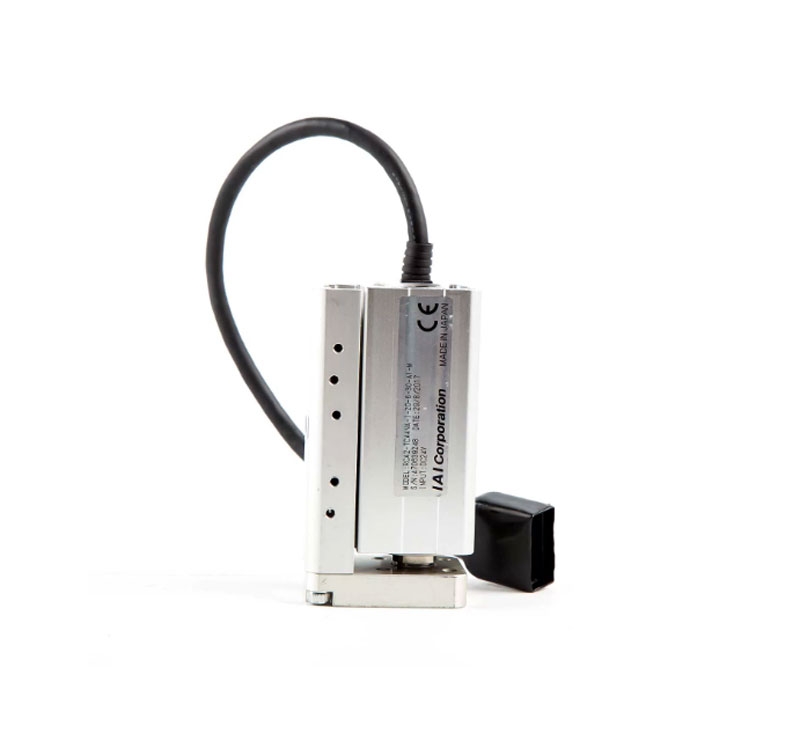

Mô tả chi tiết Xi Lanh Điện Mini RCA2-TCA3NA / RCA2-TCA4NA-I-20-6-30-A1-M
Xi lanh điện mini dòng RCA2-TCA3NA / RCA2-TCA4NA là thiết bị truyền động tuyến tính chính xác cao, dạng bàn trượt (table type), thiết kế nhỏ gọn, chuyên dùng trong hệ thống tự động hóa yêu cầu độ chính xác và ổn định cao.
Cấu tạo & nguyên lý hoạt động
- Động cơ servo DC 24V (20W) tích hợp encoder, điều khiển vị trí chính xác.
- Truyền động vít me (vít me bi hoặc vít me thường) chuyển động quay thành tịnh tiến.
- Bàn trượt tích hợp giúp gắn trực tiếp tải, tiết kiệm không gian.
- Thân nhôm anod hóa nhẹ, chống ăn mòn, tản nhiệt tốt.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt.
- Độ chính xác cao (±0.02 ~ ±0.05mm).
- Vận hành êm, ít rung, tuổi thọ cao.
- Tùy chọn đa dạng: có/không phanh, nhiều bước vít.

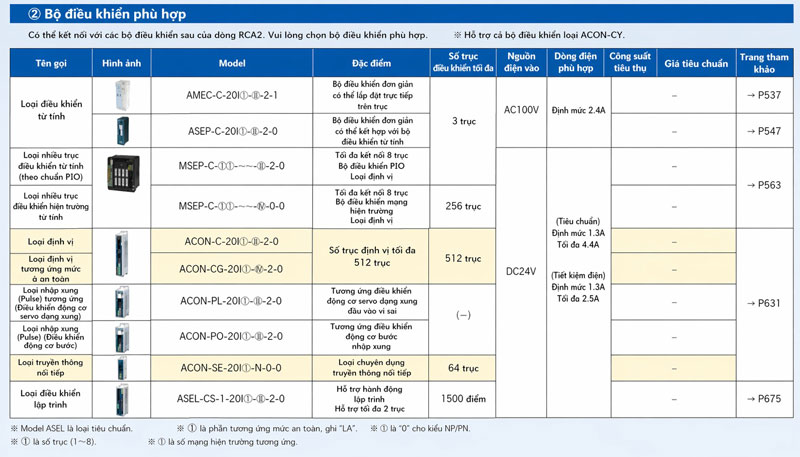

- Tương thích nhiều bộ điều khiển: ACON, AMEC, ASEP, MSEP.

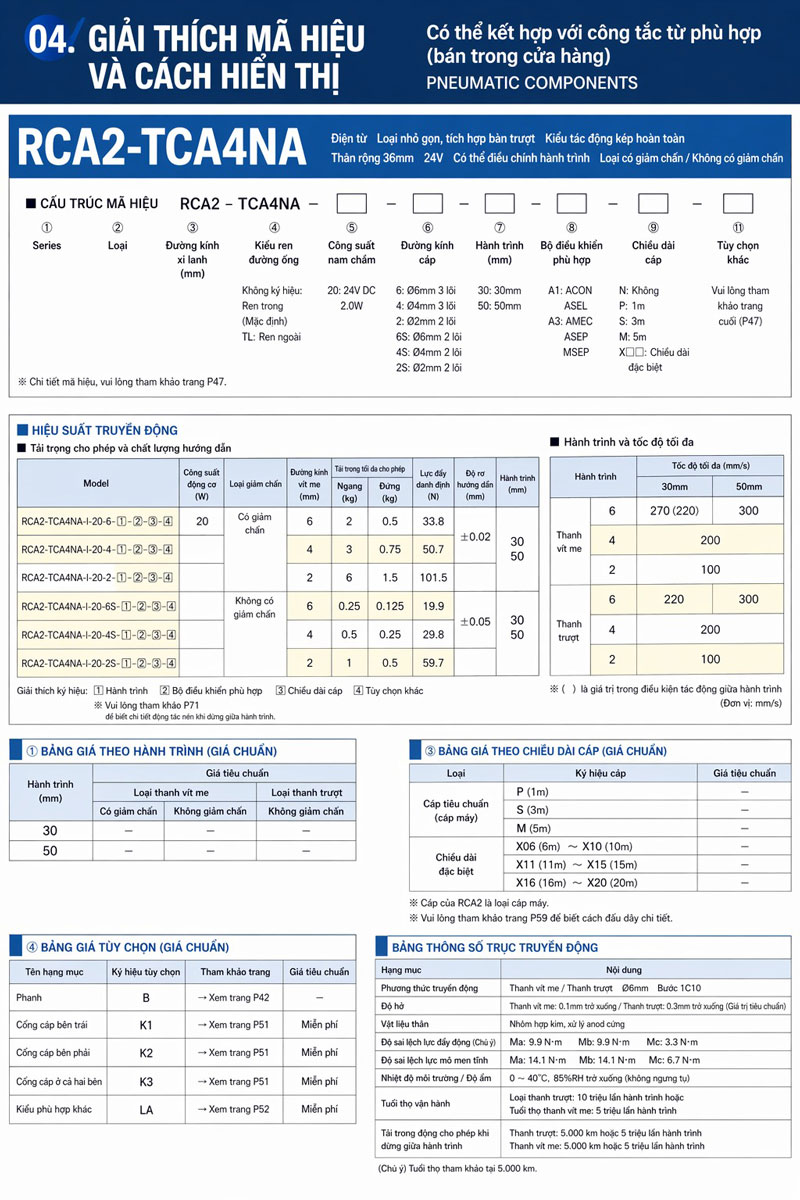

Thông số kỹ thuật tiêu biểu
- Model: RCA2-TCA4NA-I-20-6-30-A1-M
- Công suất: 20W
- Điện áp: DC 24V
- Bước vít (Lead): 6mm
- Hành trình: 30mm
- Lực đẩy: ~30–100N (tùy cấu hình)
- Tải trọng: ~0.5–1.5kg
- Độ chính xác: ±0.02mm
- Bộ điều khiển: A1 (ACON)
- Cáp: tùy chọn 1m / 3m / 5m
Ứng dụng
- Máy lắp ráp tự động, pick & place
- Máy đóng gói, dán nhãn
- Robot mini, cơ cấu trượt chính xác
- Thiết bị điện tử, y tế, phòng sạch
Ưu điểm
- Thay thế xi lanh khí nén → không cần khí, tiết kiệm chi phí
- Điều khiển vị trí linh hoạt, lập trình dễ
- Độ lặp lại cao, ổn định lâu dài
