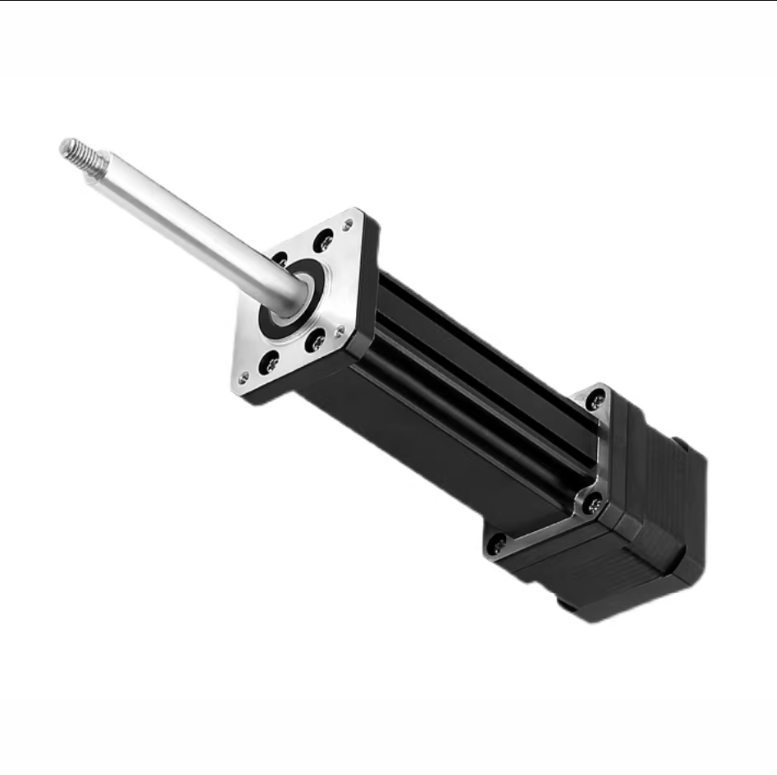

Mô tả chi tiết Xi Lanh Điện Động Cơ Bước 42/57 Trục Cố Định – Ty Đẩy Tuyến Tính Chính Xác Cao
Xi lanh điện động cơ bước 42/57 là thiết bị truyền động tuyến tính tích hợp giữa động cơ bước và vít me chính xác, cho khả năng chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác cao. Thiết kế trục cố định – ty đẩy di chuyển giúp kết cấu gọn gàng, dễ lắp đặt trong các hệ thống tự động hóa, máy CNC, thiết bị y tế và cơ khí chính xác.
Đặc điểm nổi bật:
- Sử dụng động cơ bước size 42/57 (NEMA17/NEMA23), vận hành ổn định, dễ điều khiển
- Vít me bi / vít me thường Ø6.35 – Ø9.525mm, bước vít ~6.35mm cho độ chính xác cao
- Độ phân giải tuyến tính nhỏ (~0.03175mm/bước), phù hợp ứng dụng yêu cầu định vị chính xác

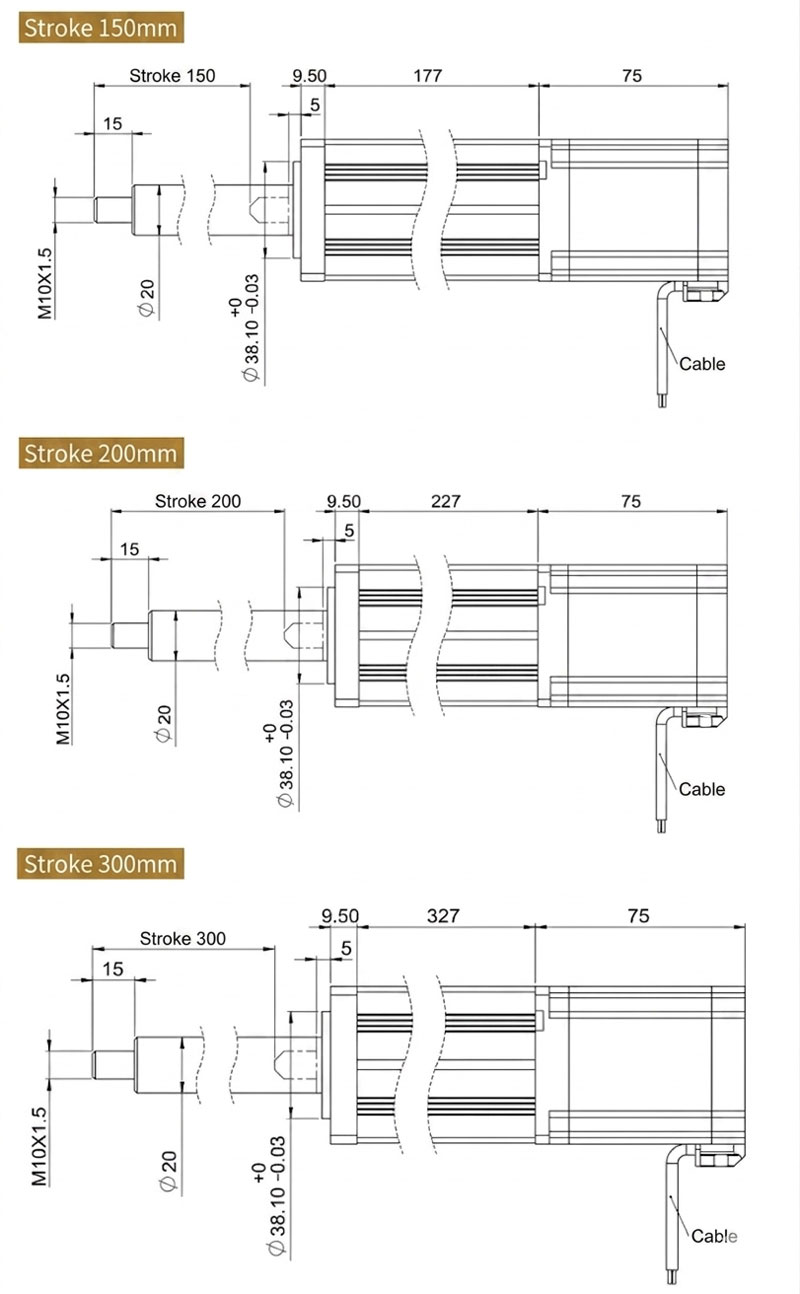

- Hành trình đa dạng: 50 / 100 / 150 / 200 / 300 / 400 / 500 mm
- Thiết kế trục cố định, ty đẩy M6 / M10, chịu lực tốt, hạn chế rung lắc
- Dây cáp chống nhiễu, đảm bảo tín hiệu ổn định trong môi trường công nghiệp

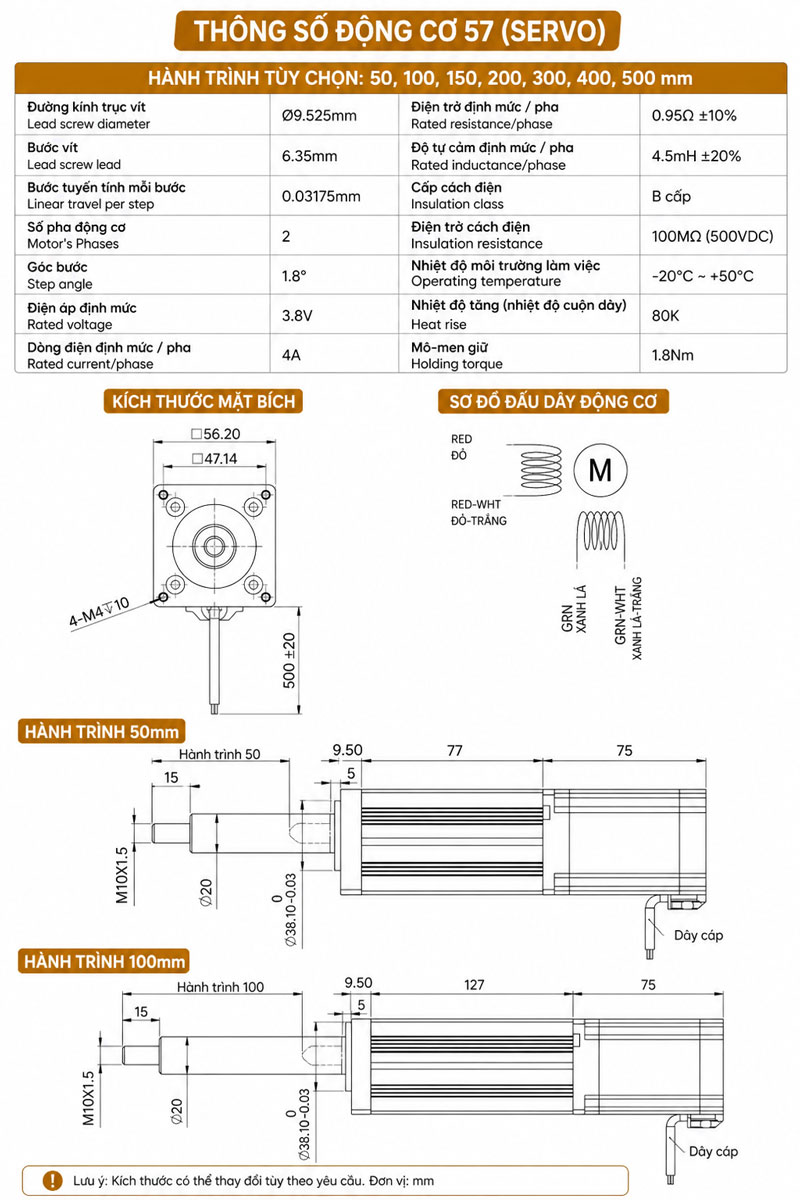

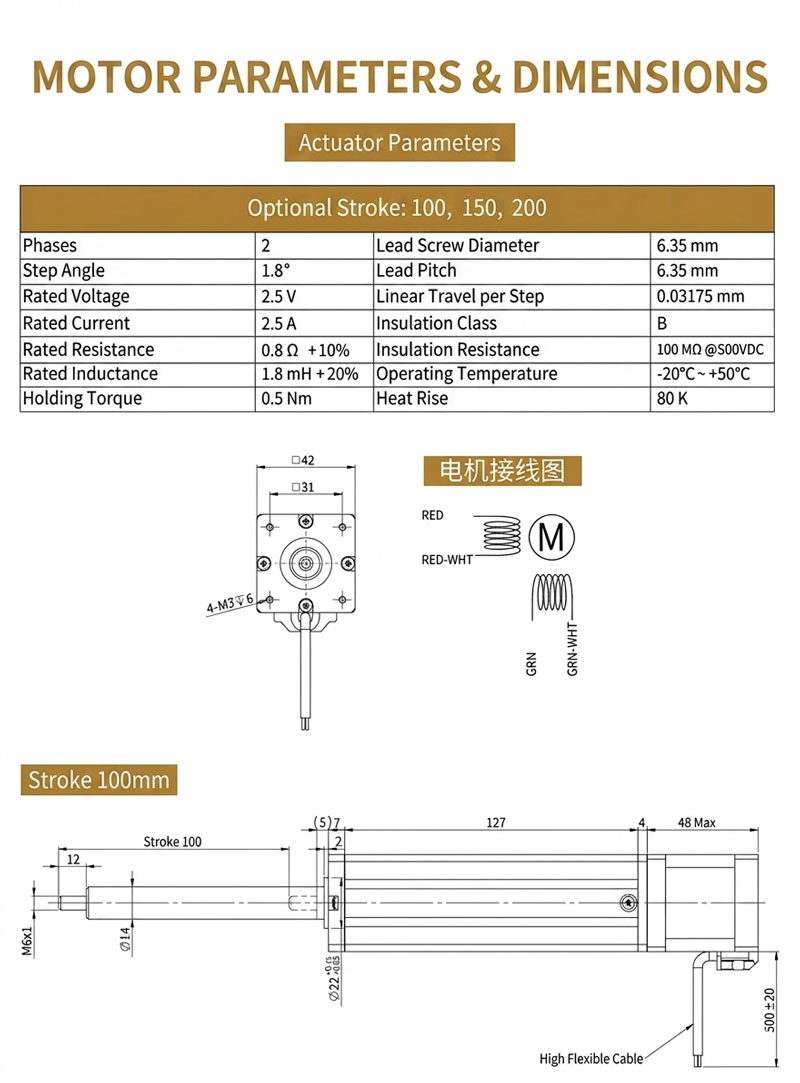

Thông số kỹ thuật tiêu biểu:
- Điện áp định mức: ~3.8V
- Dòng điện: ~4A/pha
- Góc bước: 1.8°
- Số pha: 2 pha
- Lực đẩy tối đa:
- Bản Ø9.525mm: ~500N
- Bản Ø6.35mm: ~150N
- Nhiệt độ làm việc: -20°C đến +50°C
- Cấp cách điện: Class B

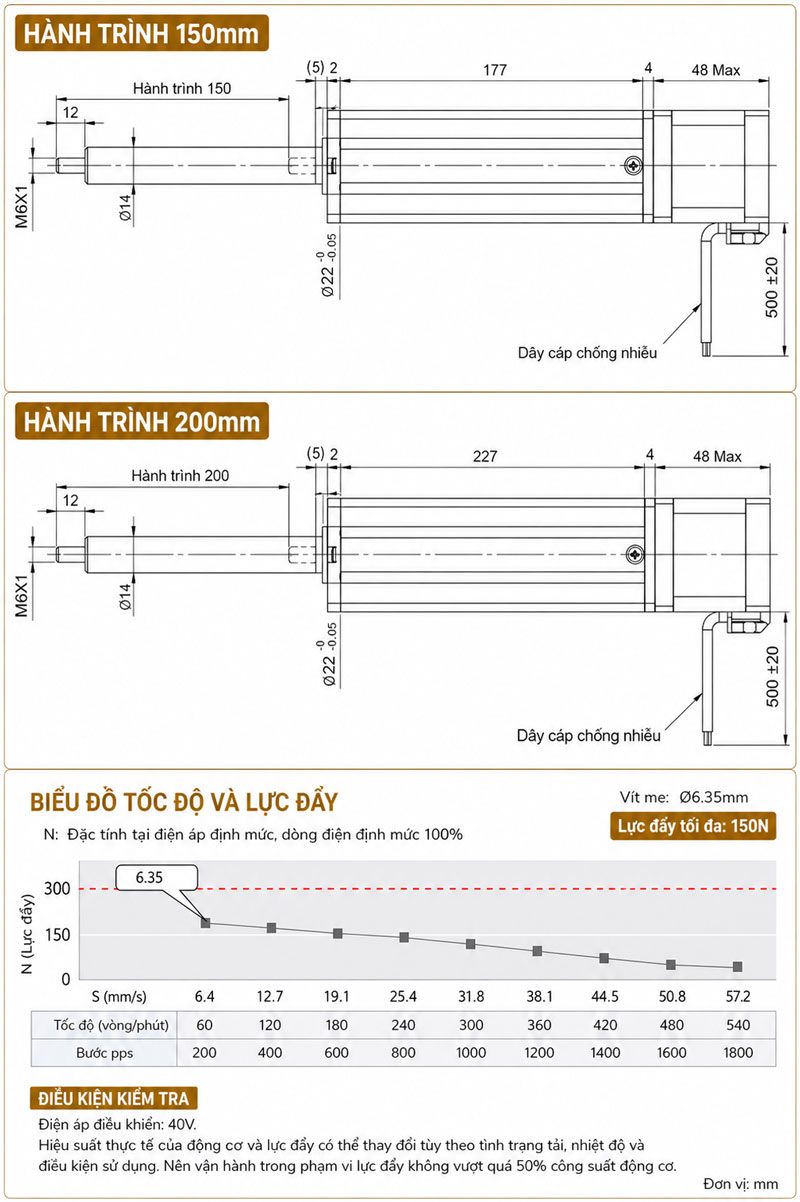

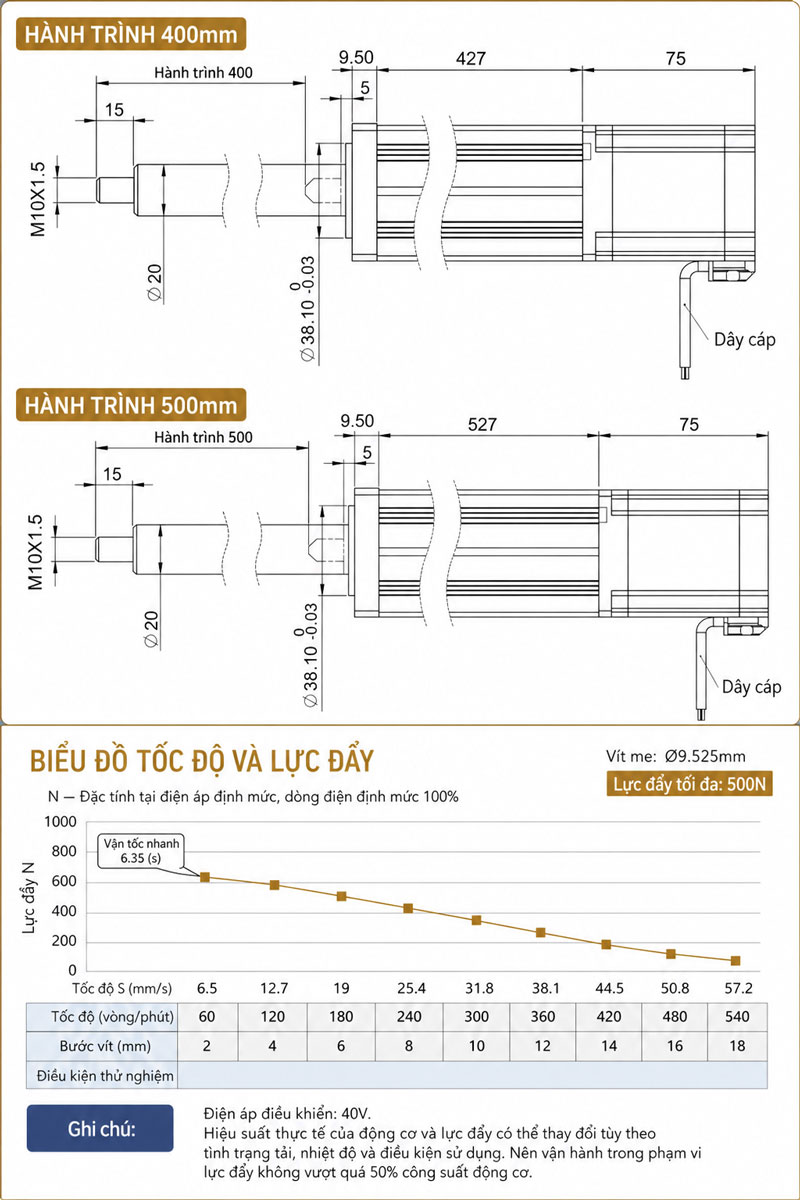

Hiệu suất làm việc:
- Tốc độ và lực đẩy thay đổi theo bước vít và tải
- Có thể đạt tốc độ cao (tương đương 60–540 vòng/phút động cơ)
- Khuyến nghị vận hành trong khoảng ≤50% tải tối đa để tăng tuổi thọ
Ứng dụng:
- Máy CNC mini, máy khắc laser, máy in 3D
- Cơ cấu nâng hạ, đẩy – kéo tự động
- Thiết bị y tế, phòng thí nghiệm
- Dây chuyền sản xuất và hệ thống tự động hóa
