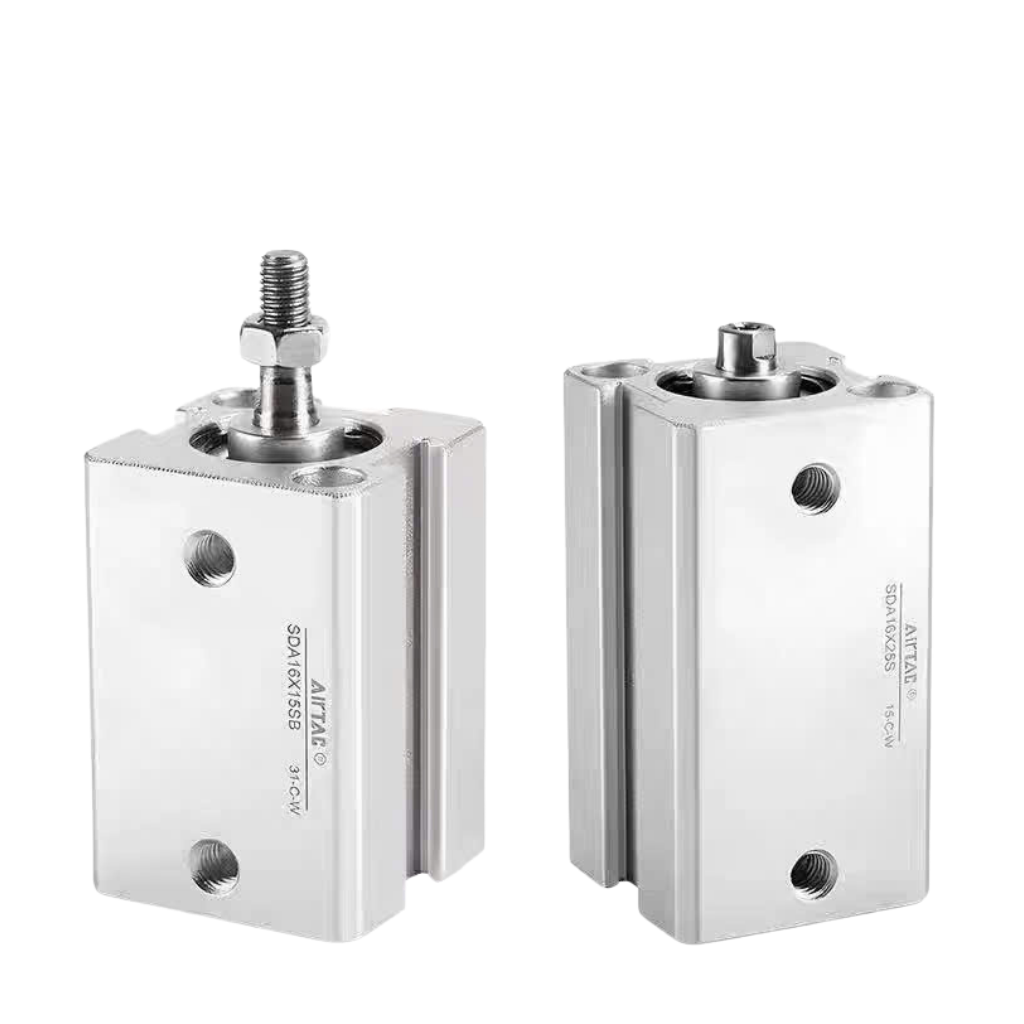

Xi lanh khí nén Airtac SDA25/32/40/50/63, hành trình 10–50 mm

Xi lanh khí nén Airtac SDA25/32/40/50/63 là dòng xi lanh khí nén dạng mỏng, được sử dụng phổ biến trong các hệ thống tự động hóa, máy móc công nghiệp và cơ cấu chấp hành bằng khí nén. Sản phẩm có thiết kế nhỏ gọn, phù hợp với các vị trí lắp đặt hạn chế không gian nhưng vẫn đáp ứng yêu cầu tạo lực đẩy, kéo và chuyển động tuyến tính.

Dòng sản phẩm có nhiều kích thước đường kính và hành trình khác nhau gồm SDA25, SDA32, SDA40, SDA50, SDA63 với các lựa chọn hành trình 10, 15, 20, 25, 30, 40 và 50 mm, giúp người dùng dễ dàng lựa chọn theo yêu cầu của từng cơ cấu máy.

Đặc điểm nổi bật

Thiết kế dạng mỏng, tiết kiệm không gian lắp đặt.
Tạo chuyển động tuyến tính bằng khí nén, phù hợp cho các cơ cấu đẩy, kéo, kẹp và định vị.
Kết cấu gọn, thuận tiện tích hợp vào máy tự động hóa.
Có thể kết hợp với van điện từ, bộ điều khiển khí nén, cảm biến và các phụ kiện lắp đặt tương thích.
Phù hợp cho cả thiết bị mới và nhu cầu thay thế xi lanh trong hệ thống đang vận hành.

Cấu tạo

Xi lanh khí nén Airtac SDA gồm các bộ phận chính như thân xi lanh, piston, cần piston, phớt làm kín, nắp xi lanh và các vị trí kết nối khí. Thân xi lanh dạng mỏng giúp giảm kích thước tổng thể, phù hợp với các cơ cấu máy yêu cầu bố trí nhiều linh kiện trong không gian hẹp.

Tùy từng kích thước và cấu hình, kiểu ren kết nối, phụ kiện lắp đặt hoặc các chi tiết đi kèm có thể khác nhau. Khi thay thế nên đối chiếu chính xác mã sản phẩm và thông số của xi lanh đang sử dụng.

Nguyên lý hoạt động

Xi lanh Airtac SDA hoạt động dựa trên áp suất khí nén tác động lên piston. Khi khí nén được đưa vào một khoang của xi lanh, áp suất tạo lực lên piston và làm cần piston chuyển động theo phương thẳng.

Khi cấp khí sang phía đối diện, piston và cần piston di chuyển ngược lại. Quá trình cấp và xả khí được điều khiển thông qua van khí nén hoặc van điện từ, từ đó tạo ra chuyển động tịnh tiến phục vụ cho cơ cấu máy.
