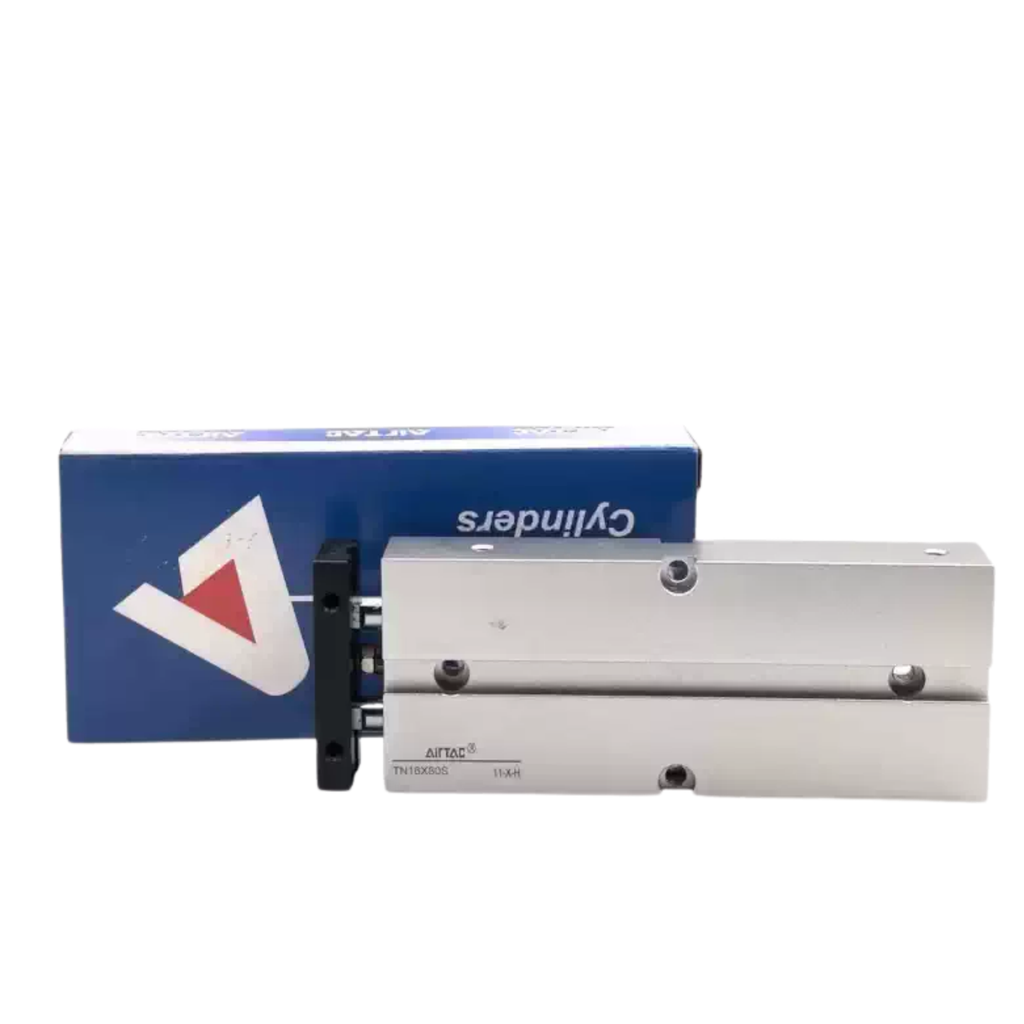

Xi Lanh Trục Kép, Cần Kép Airtac TN10/16/20/25/32/40

Xi lanh trục kép, cần kép Airtac TN10/16/20/25/32/40X10X20X30X40X50X60X75 là dòng xi lanh khí nén có hai cần piston, được thiết kế để tạo chuyển động tịnh tiến ổn định và hỗ trợ cân bằng lực trong các cơ cấu máy tự động. Kết cấu cần kép giúp tăng khả năng dẫn hướng, hạn chế xoay tải và phù hợp với các ứng dụng đẩy, kéo, kẹp, định vị hoặc di chuyển chi tiết.

Dòng Airtac TN có nhiều kích thước đường kính và hành trình, đáp ứng các yêu cầu khác nhau trong hệ thống khí nén, máy tự động hóa, thiết bị lắp ráp và dây chuyền sản xuất công nghiệp.

Đặc điểm nổi bật

Thiết kế trục kép, cần kép giúp tăng độ ổn định khi chuyển động.
Hai cần piston hỗ trợ phân bổ lực và hạn chế hiện tượng xoay tải.
Kết cấu nhỏ gọn, thuận tiện tích hợp vào nhiều loại máy.
Chuyển động tịnh tiến hai chiều nhờ nguồn khí nén.
Có nhiều kích thước đường kính TN10, TN16, TN20, TN25, TN32, TN40.
Nhiều lựa chọn hành trình 10, 20, 30, 40, 50, 60, 75 mm.
Phù hợp với các cơ cấu cần độ chính xác và độ ổn định trong quá trình di chuyển.

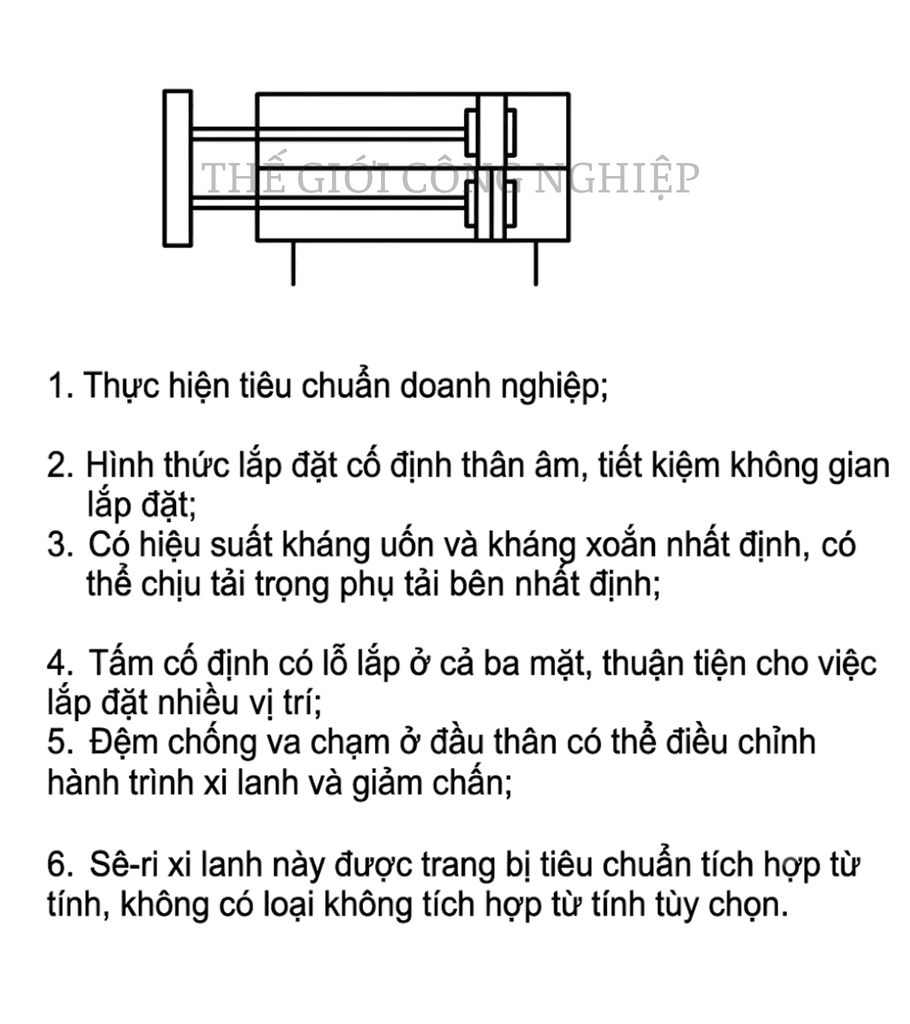

Cấu tạo

Xi lanh Airtac TN gồm các bộ phận chính như thân xi lanh, piston, hai cần piston, nắp trước, nắp sau, gioăng làm kín, bạc dẫn hướng và cổng cấp khí.

Hai cần piston được bố trí đối xứng giúp cụm chuyển động giữ được sự cân bằng tốt hơn. Các bộ phận làm kín giúp hạn chế rò rỉ khí, trong khi bạc dẫn hướng hỗ trợ duy trì chuyển động ổn định của cần piston.

Tùy từng đường kính và hành trình, kích thước tổng thể cũng như khả năng tạo lực của xi lanh sẽ khác nhau.

Nguyên lý hoạt động

Xi lanh trục kép Airtac TN hoạt động dựa trên áp suất khí nén tác động lên piston. Khi khí nén được cấp vào một phía của buồng xi lanh, áp suất tạo lực đẩy piston và hai cần piston chuyển động theo một hướng.

Khi khí nén được cấp sang phía đối diện, piston và hai cần piston di chuyển ngược lại. Hai cần piston cùng chuyển động đồng thời giúp cơ cấu đầu ra duy trì sự cân bằng và hạn chế xoay trong quá trình mang tải.

Tốc độ chuyển động có thể được điều chỉnh thông qua việc kiểm soát lưu lượng khí cấp và khí xả, phù hợp với từng yêu cầu vận hành của máy.

Ứng dụng

Xi lanh Airtac TN trục kép, cần kép được sử dụng trong nhiều hệ thống tự động hóa như:

Cơ cấu đẩy và kéo sản phẩm.
Cơ cấu kẹp và giữ chi tiết.
Định vị sản phẩm trong dây chuyền sản xuất.
Cơ cấu nâng, hạ và di chuyển chi tiết.
Máy lắp ráp tự động.
Máy đóng gói và phân loại.
Thiết bị gia công cơ khí.
Dây chuyền sản xuất và máy chuyên dụng.

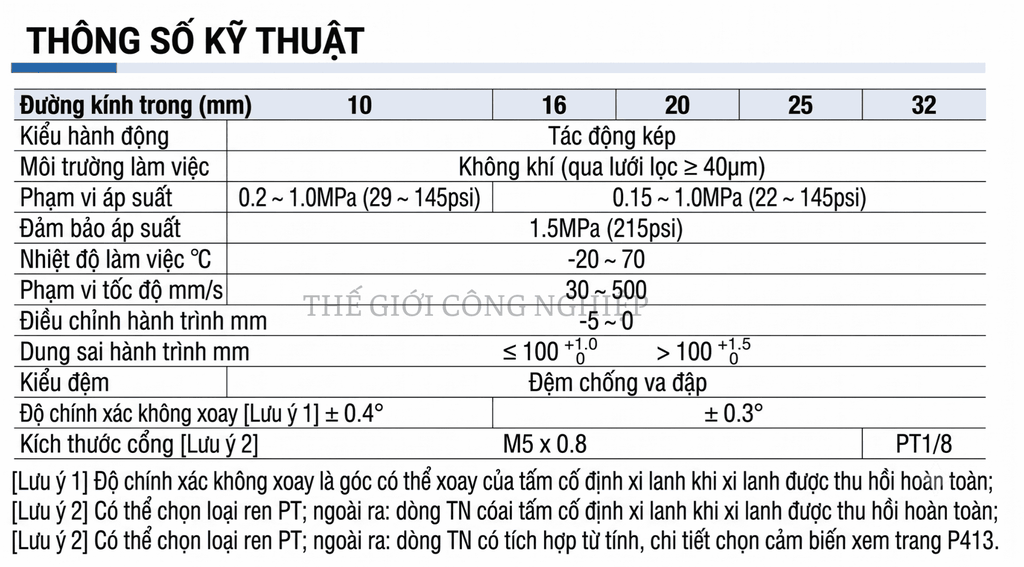

Thông số kỹ thuật
