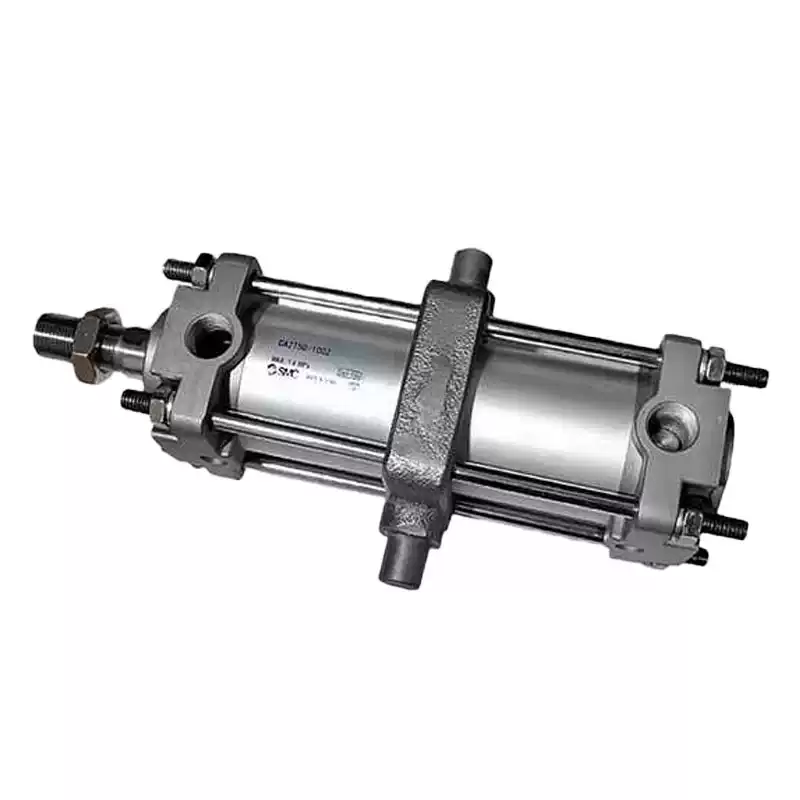

1. Cấu tạo Xi Lanh Khí Nén SMC CDA2T40 / CDA2T50 / CDA2T63
Xi lanh khí nén SMC dòng CDA2T là dòng xi lanh tiêu chuẩn tác động kép (Double Acting Cylinder), được thiết kế với độ bền cao, vận hành ổn định và đáp ứng tốt các yêu cầu trong hệ thống tự động hóa công nghiệp. Các model CDA2T40, CDA2T50 và CDA2T63 có đường kính piston lần lượt 40 mm, 50 mm và 63 mm, phù hợp với nhiều mức tải khác nhau.
Các bộ phận chính gồm:
- Thân xi lanh: Chế tạo từ hợp kim nhôm cao cấp, bề mặt được anod hóa giúp chống ăn mòn, chịu áp lực tốt và giảm trọng lượng.
- Piston: Gia công chính xác, kết hợp với gioăng làm kín chất lượng cao, tạo lực đẩy mạnh và hạn chế rò rỉ khí.
- Ty piston: Sản xuất từ thép không gỉ mạ cứng, có khả năng chống mài mòn, chống cong vênh và chịu tải lớn.
- Nắp trước và nắp sau: Gia công chắc chắn, liên kết với thân xi lanh bằng các thanh giằng chịu lực, đảm bảo độ cứng vững trong quá trình vận hành.
- Phớt làm kín: Sử dụng vật liệu có khả năng chịu mài mòn và chịu áp suất cao, giúp tăng tuổi thọ và duy trì hiệu suất làm việc.
- Đệm giảm chấn: Tích hợp giảm chấn khí ở hai đầu hành trình (tùy model), giúp giảm va đập và hạn chế tiếng ồn.
- Cổng cấp khí: Thiết kế theo tiêu chuẩn, thuận tiện kết nối với van điện từ và hệ thống khí nén.
- Rãnh lắp cảm biến từ: Cho phép lắp cảm biến hành trình để giám sát vị trí piston và phục vụ điều khiển tự động.
2. Nguyên lý hoạt động
Xi lanh SMC CDA2T hoạt động theo nguyên lý tác động kép, sử dụng áp suất khí nén để điều khiển chuyển động của piston theo cả hai chiều.
Khi khí nén được cấp vào một đầu xi lanh, áp suất sẽ tác động lên piston, tạo lực đẩy làm ty piston chuyển động ra ngoài. Đồng thời, lượng khí ở đầu còn lại được xả ra ngoài thông qua van điều khiển.
Khi đảo chiều cấp khí, piston sẽ di chuyển theo hướng ngược lại, kéo ty piston trở về vị trí ban đầu. Nhờ cơ chế điều khiển bằng van điện từ hoặc van khí nén, xi lanh có thể thực hiện các thao tác đẩy, kéo, nâng, hạ và kẹp sản phẩm với độ chính xác cao, tốc độ ổn định và lực tác động mạnh.
3. Công dụng
Xi lanh khí nén SMC CDA2T40 / CDA2T50 / CDA2T63 được sử dụng rộng rãi trong các hệ thống tự động hóa và dây chuyền sản xuất công nghiệp.
Ứng dụng nổi bật:
- Điều khiển cơ cấu đẩy và kéo trong máy tự động.
- Nâng hạ và định vị chi tiết trong dây chuyền sản xuất.
- Kẹp giữ phôi và sản phẩm trong máy gia công cơ khí.
- Ứng dụng trên máy đóng gói, máy dán nhãn, máy in, máy ép và máy lắp ráp.
- Điều khiển cơ cấu cấp liệu và băng tải tự động.
- Sử dụng trong ngành cơ khí chế tạo, điện tử, thực phẩm, dược phẩm, ô tô và thiết bị công nghiệp.
- Phù hợp với các hệ thống PLC và tự động hóa hiện đại khi kết hợp cảm biến từ.
4. Cam kết
Chúng tôi cam kết cung cấp Xi Lanh Khí Nén SMC CDA2T40 / CDA2T50 / CDA2T63 với chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật và yêu cầu vận hành trong công nghiệp.
- Sản phẩm mới, chất lượng đảm bảo.
- Thân xi lanh chắc chắn, chịu áp suất cao và chống ăn mòn hiệu quả.
- Ty piston thép không gỉ có độ cứng cao, vận hành bền bỉ và ổn định.
- Chuyển động chính xác, lực đẩy lớn và tuổi thọ làm việc lâu dài.
- Tương thích với nhiều loại van điện từ, cảm biến từ và hệ thống khí nén tiêu chuẩn.
- Đa dạng đường kính piston và hành trình, đáp ứng nhiều nhu cầu ứng dụng.
- Hỗ trợ tư vấn kỹ thuật, lựa chọn model và hành trình phù hợp với từng hệ thống.
- Giao hàng nhanh trên toàn quốc, bảo hành theo chính sách và hỗ trợ kỹ thuật tận tình sau bán hàng.
