1. Giới thiệu sản phẩm

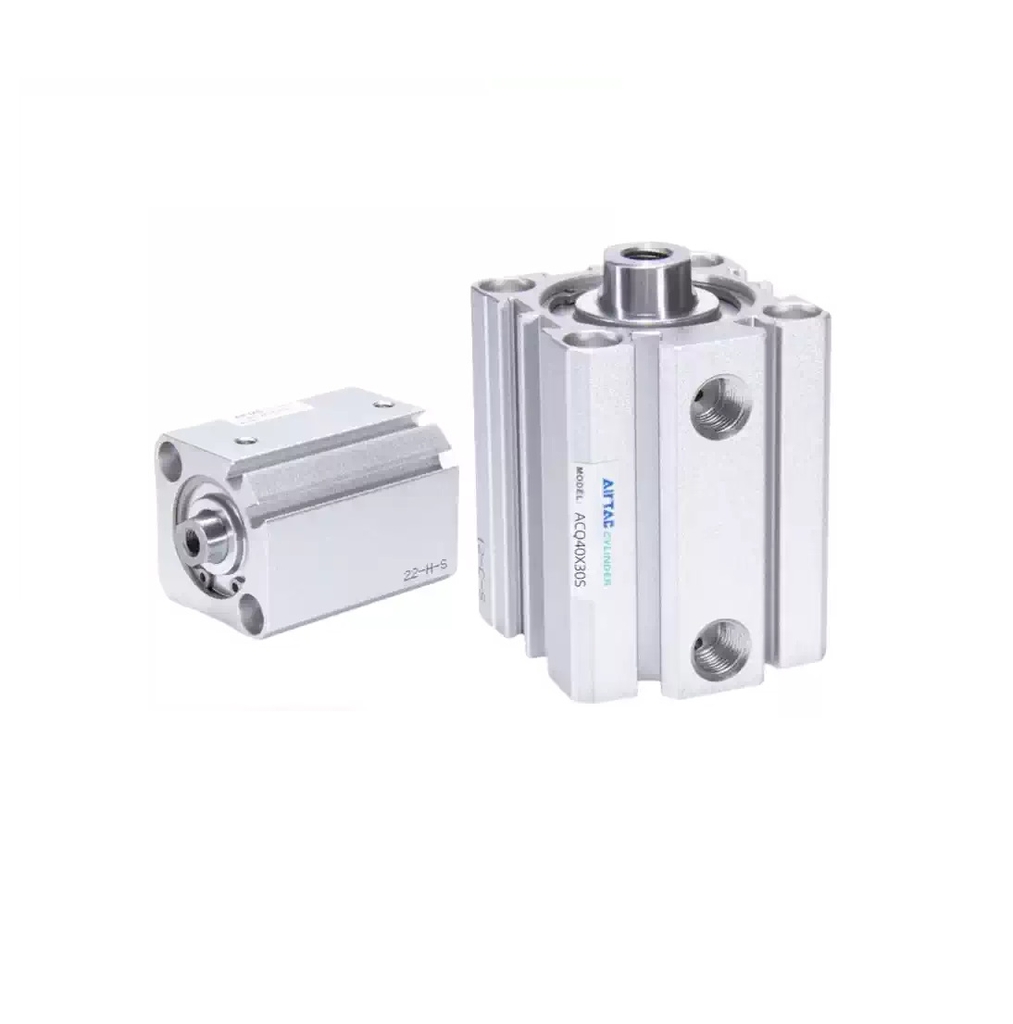

Xi lanh khí nén ACQ là dòng xi lanh mỏng (Compact Cylinder) thân nhôm anod chống oxy hóa, thiết kế tối ưu để lắp đặt trong không gian hẹp. Xi lanh được gia công độ chính xác cao, piston lực mạnh, vận hành ổn định và tuổi thọ lâu dài.
Dòng ACQ được sản xuất với nhiều đường kính và hành trình, trong đó thông dụng nhất gồm:
-
ACQ125 (Ø125 mm)
-
ACQ140 (Ø140 mm)
-
ACQ160 (Ø160 mm)
2. Đặc điểm nổi bật
🔹 Thiết kế mỏng – gọn – dễ lắp đặt
Thân xi lanh dạng vuông, chiều dài ngắn hơn 35–40% so với xi lanh tiêu chuẩn.
🔹 Lực đẩy mạnh – hiệu suất cao
Nhờ piston lớn và cấu trúc vững chắc → phù hợp cho hệ thống ép, nâng, đẩy tải.
🔹 Vật liệu nhôm cao cấp
Thân xi lanh nhôm 6061/7075, phủ anod chống oxi hóa, nhẹ nhưng bền.
🔹 Phớt chịu mài mòn
Giảm rò khí, tăng tuổi thọ xi lanh.
🔹 Nhiều tùy chọn hành trình
5 – 10 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 75 – 100 – 125 – 150 – 175 – 200 mm.
🔹 Có tùy chọn ren ngoài (ACQ…SB)
Thuận tiện khi cần kết nối đầu ren trực tiếp.
3. Thông số kỹ thuật chung
| Thông số | ACQ125 | ACQ140 | ACQ160 |
|---|---|---|---|
| Đường kính piston | Ø125 mm | Ø140 mm | Ø160 mm |
| Áp suất làm việc | 0.1 – 1.0 MPa | 0.1 – 1.0 MPa | 0.1 – 1.0 MPa |
| Áp suất tối đa | 1.5 MPa | 1.5 MPa | 1.5 MPa |
| Nhiệt độ làm việc | -20 ~ +80°C | -20 ~ +80°C | -20 ~ +80°C |
| Kiểu dẫn hướng | Vuông, mỏng | Vuông, mỏng | Vuông, mỏng |
| Vật liệu thân | Nhôm anod | Nhôm anod | Nhôm anod |
| Loại đệm | Cao su / từ | Cao su / từ | Cao su / từ |
4. Ứng dụng
Dòng ACQ được dùng rộng rãi trong:
-
Máy đóng gói – chiết rót
-
Máy dập, máy ép thủy lực mini
-
Cơ cấu kẹp – đẩy – nâng
-
Robot – tự động hóa dây chuyền
-
Máy chế biến gỗ, cơ khí, điện tử
-
Hệ thống cấp phôi
5. Ưu điểm khi sử dụng ACQ
✔ Nhỏ gọn, tiết kiệm không gian
✔ Lực mạnh, chạy ổn định ở chu kỳ cao
✔ Độ bền cao – chi phí thấp
✔ Bổ sung cảm biến từ (tiết kiệm thời gian căn chỉnh)
✔ Dễ bảo trì và thay thế
