Dụng Cụ Rút Chốt Định Vị Ren Trong M3–M12

🔧 Dụng Cụ Rút Chốt Định Vị Ren Trong M3–M12

1. Tổng quan sản phẩm

Dụng cụ rút chốt định vị ren trong M3–M12 là thiết bị cơ khí chuyên dụng dùng để tháo rút chốt định vị, chốt dẫn hướng, chốt lắp ép có lỗ ren trong ra khỏi khuôn mẫu hoặc đồ gá. Dụng cụ hoạt động theo cơ cấu búa trượt (slide hammer), giúp tạo lực kéo thẳng trục mạnh và ổn định, đảm bảo tháo chốt hiệu quả mà không làm hư hỏng khuôn hay chi tiết xung quanh.

2. Cấu tạo chi tiết

• Thân dụng cụ

  • Kết cấu thép hợp kim chắc chắn, chịu lực kéo và va đập cao.

  • Gia công chính xác, đảm bảo độ thẳng trục khi thao tác.

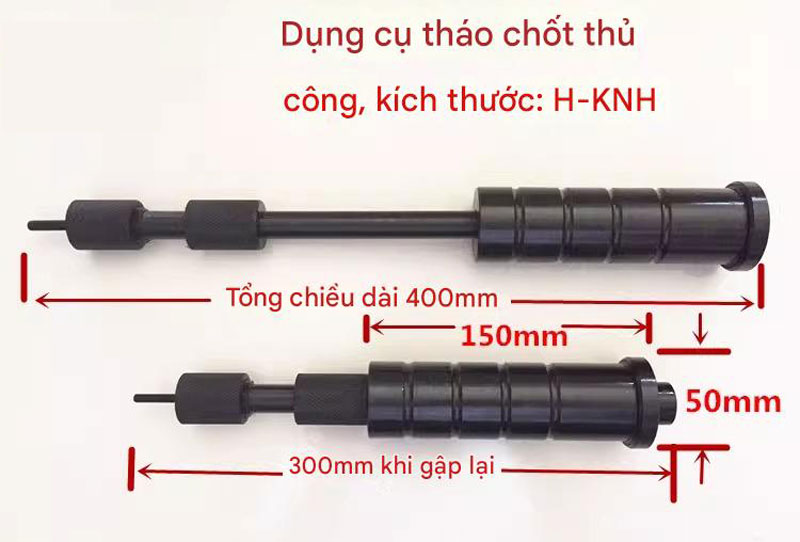

• Búa trượt

  • Thiết kế dạng ống trượt, tạo lực quán tính lớn khi kéo.

  • Hành trình trượt tiêu chuẩn khoảng 120 mm, giúp rút chốt dễ dàng kể cả khi lắp chặt.

• Đầu rút chốt (đầu kéo)

  • Thiết kế ren trong/ngoài tương thích M3 – M12.

  • Lắp nhanh vào thân dụng cụ, thay đổi linh hoạt theo kích thước chốt.

• Bu lông lục giác chìm cường độ cao

  • Cấp bền 12.9, đảm bảo không tuột ren khi chịu lực kéo lớn.

  • Đóng vai trò liên kết giữa đầu rút và chốt định vị.

• Thân trục khía nhám

  • Tăng độ bám tay, giúp thao tác xoay – lắp dễ dàng và chính xác.

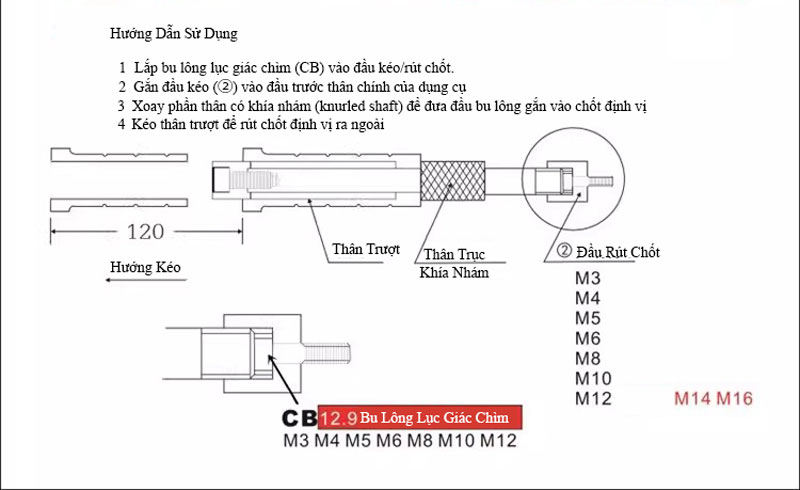

3. Nguyên lý hoạt động

1. Vặn bu lông lục giác chìm phù hợp vào ren trong của chốt định vị.

2. Lắp bu lông vào đầu rút chốt, sau đó gắn đầu rút vào thân dụng cụ.

3. Giữ cố định thân, kéo búa trượt tạo lực kéo dọc trục.

4. Chốt định vị được rút ra khỏi vị trí lắp ép một cách nhanh chóng và an toàn.

4. Phạm vi kích thước làm việc

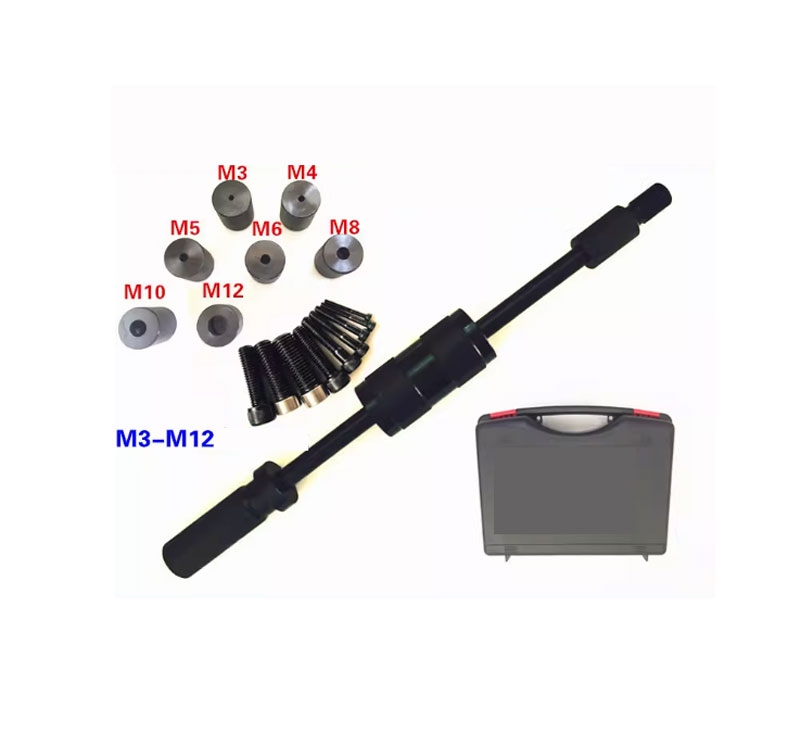

• Kích cỡ ren tương thích: M3 / M4 / M5 / M6 / M8 / M10 / M12

• Có thể tùy chọn mở rộng với M14 / M16 (theo cấu hình đầu rút)

5. Ứng dụng

• Tháo chốt định vị khuôn, chốt dẫn hướng khuôn nhựa

• Sửa chữa, bảo trì khuôn ép nhựa, khuôn dập

• Tháo chốt lắp ép trong đồ gá, jig cơ khí

• Dây chuyền sản xuất, xưởng gia công cơ khí chính xác

6. Ưu điểm nổi bật

• ✅ Tạo lực kéo mạnh, tháo chốt nhanh và hiệu quả

• ✅ Không làm biến dạng khuôn và bề mặt xung quanh

• ✅ Phù hợp nhiều kích cỡ ren từ M3 đến M12

• ✅ Kết cấu bền bỉ, tuổi thọ cao

• ✅ Thao tác đơn giản, an toàn cho người sử dụng

7. Thông số kỹ thuật tham khảo
