Chốt định vị có vòng kéo, chốt cài tháo nhanh dùng xe đẩy

Mô tả chi tiết – Chốt định vị có vòng kéo, chốt cài tháo nhanh dùng cho xe đẩy

1. Cấu tạo:
Chốt định vị có vòng kéo (hay còn gọi là chốt cài tháo nhanh, quick release pin) là một loại linh kiện cơ khí tiện lợi, được thiết kế để tháo lắp nhanh chóng bằng tay mà không cần dụng cụ. Cấu tạo cơ bản gồm:

Thân chốt: Dạng trụ tròn bằng thép không gỉ, thép carbon mạ kẽm hoặc hợp kim, có độ cứng cao, chống mài mòn tốt.
Đầu chốt: Gắn vòng kéo tròn hoặc tay cầm chữ T để dễ thao tác khi tháo/lắp.
Đầu khóa (bi định vị): Hai viên bi nhỏ ở phần đầu chốt giúp giữ chắc chắn khi đưa vào lỗ định vị.
Lò xo bên trong: Giữ bi định vị bung ra khi không bị kéo, đảm bảo độ an toàn khi lắp.

2. Nguyên lý hoạt động:

Khi kéo vòng chốt, bi định vị co vào, cho phép đưa chốt vào hoặc rút ra khỏi lỗ.
Khi buông tay, lò xo đẩy bi bung ra, giữ chốt nằm chắc chắn trong lỗ định vị.
Cơ chế khóa tự động giúp việc tháo/lắp trở nên nhanh chóng và an toàn, không cần bu lông, ốc vít.

3. Chất liệu:

Thân chốt: Thép không gỉ (inox 304/316) hoặc thép mạ kẽm.
Vòng kéo/Tay cầm: Thép mạ kẽm, nhựa cứng hoặc hợp kim nhôm sơn tĩnh điện.
Bi định vị: Thép không gỉ, chịu lực tốt.
Lò xo: Thép đàn hồi cao cấp, đảm bảo hoạt động lâu dài.

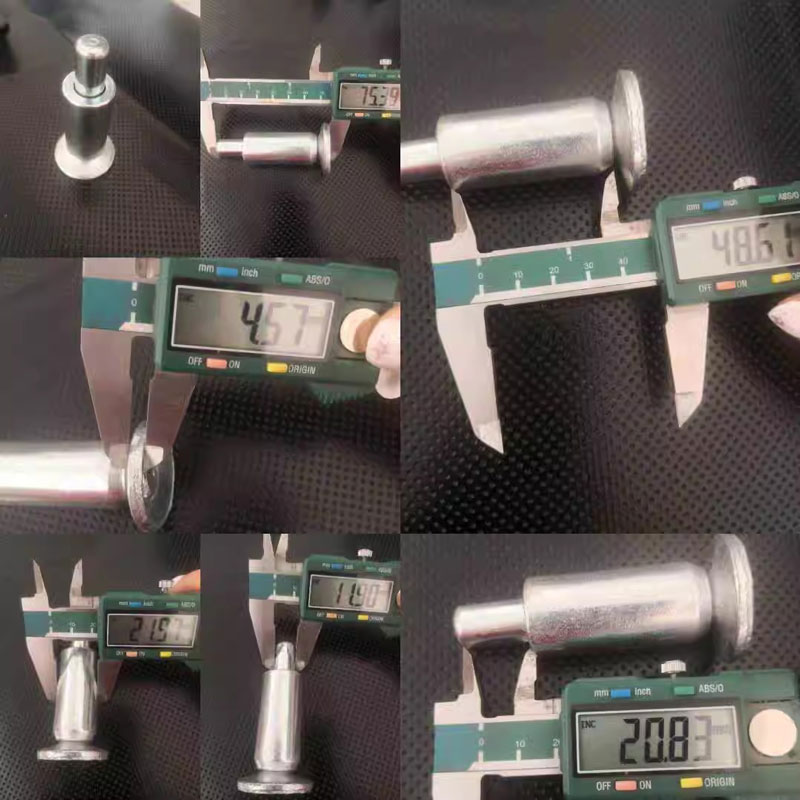

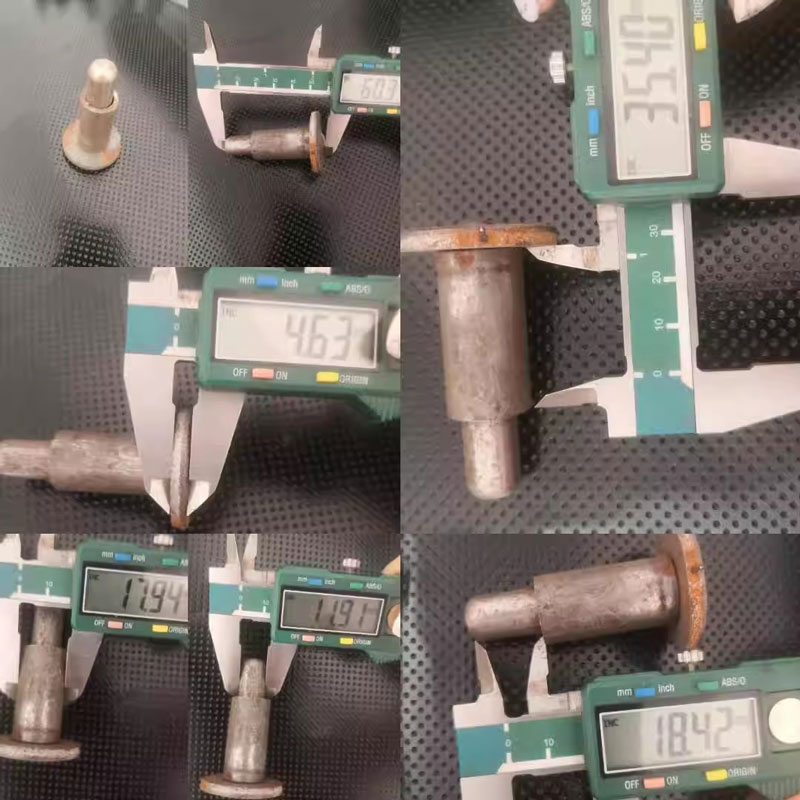

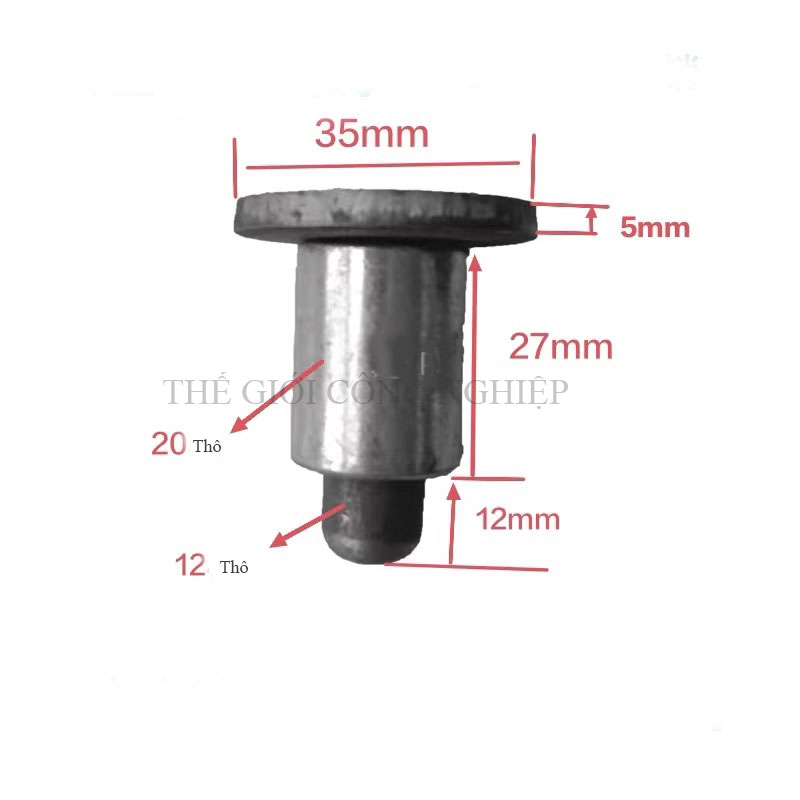

4. Thông số kỹ thuật tham khảo (có thể tùy chọn):

Đường kính thân chốt: 6mm, 8mm, 10mm, 12mm…
Chiều dài chốt: 30mm, 40mm, 50mm, 75mm, 100mm…
Đường kính vòng kéo: 25–40mm
Lực kéo bi định vị: Khoảng 5–10kgf tùy loại

5. Ứng dụng:

Lắp đặt, tháo rời nhanh các bộ phận xe đẩy hàng, giá đỡ, thiết bị y tế, giá kệ công nghiệp, khuôn mẫu, máy móc cơ khí.
Dùng để cố định và thay thế nhanh chi tiết trong sản xuất, kho vận, cơ khí lắp ráp, hoặc trong các kết cấu di động.
Thích hợp cho môi trường thường xuyên tháo lắp và cần độ chính xác định vị cao.
