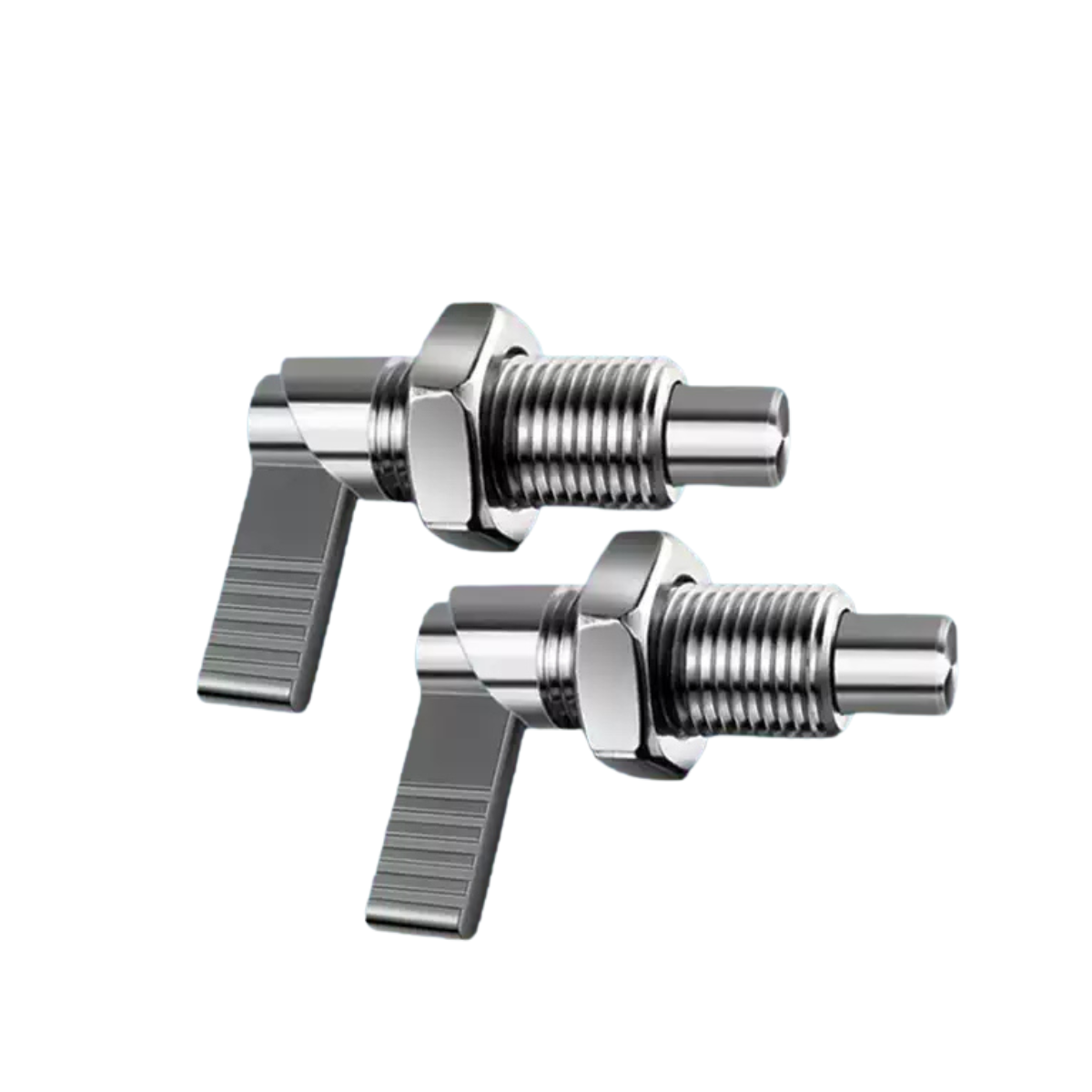

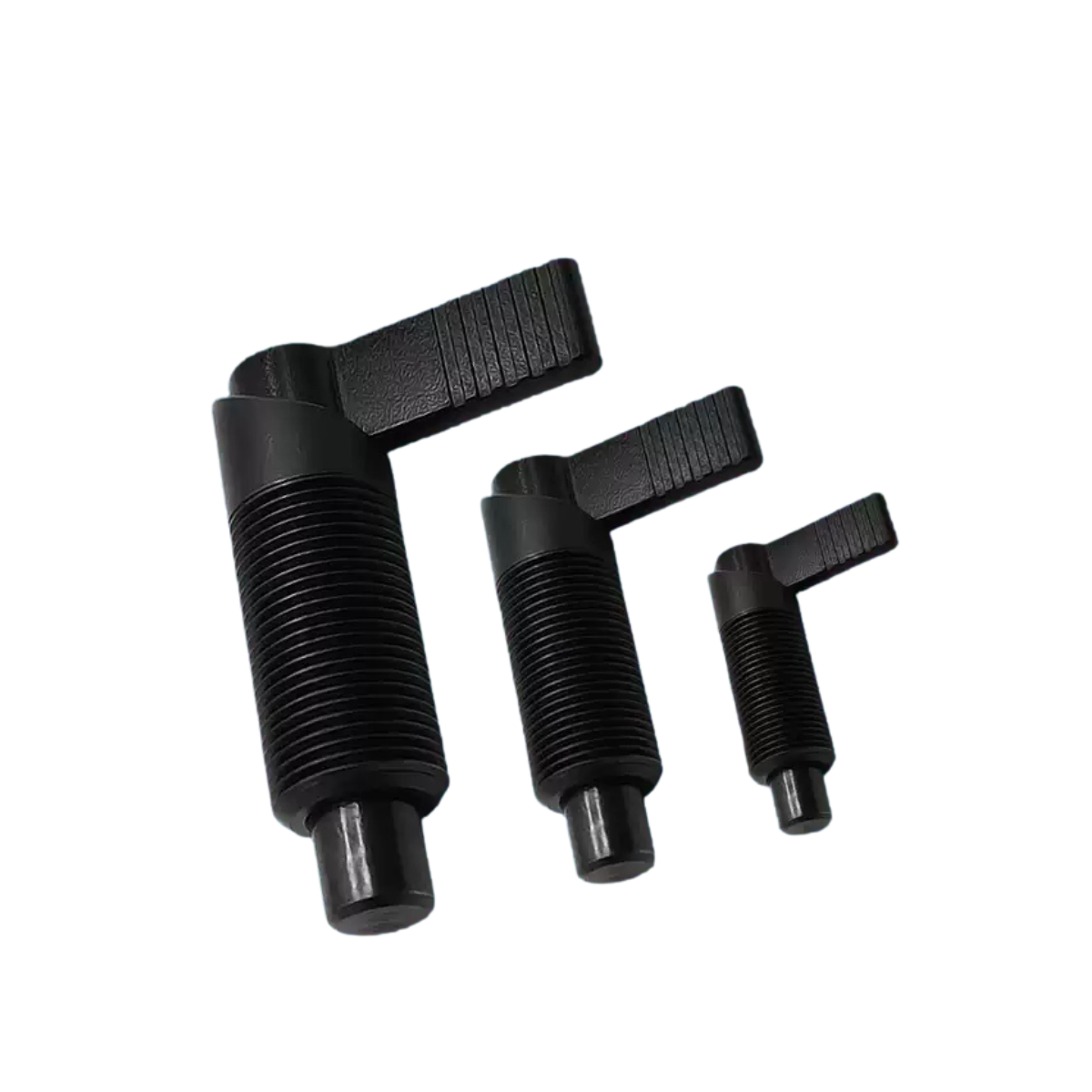

Chốt định vị lò xo tự khóa PXVBK-GN612 tay cầm chữ L là linh kiện cơ khí tiêu chuẩn được sử dụng để định vị, khóa hoặc cố định các chi tiết chuyển động trong máy móc, đồ gá, khuôn mẫu và dây chuyền tự động hóa. Sản phẩm được thiết kế theo tiêu chuẩn GN612, tích hợp cơ cấu lò xo đàn hồi và tay cầm chữ L, cho phép người vận hành dễ dàng kéo, xoay và giữ chốt ở vị trí thu hồi khi cần thay đổi hoặc điều chỉnh vị trí làm việc. Đây là giải pháp định vị nhanh, chính xác và an toàn, giúp giảm thời gian thao tác, nâng cao hiệu suất và độ ổn định của hệ thống. Chốt định vị GN612 có cơ cấu khóa bằng cách xoay tay cầm 180°, giữ chốt ở trạng thái thu vào và nhả ra nhanh chóng khi cần định vị lại.
Cấu tạo sản phẩm
Chốt định vị PXVBK-GN612 được gia công với độ chính xác cao, bao gồm các bộ phận chính:
-
Thân ren chịu lực, gia công chính xác theo tiêu chuẩn.
-
Chốt định vị có độ cứng cao, chống mài mòn.
-
Lò xo đàn hồi tạo lực đẩy ổn định.
-
Tay cầm chữ L giúp thao tác kéo và xoay thuận tiện.
-
Cơ cấu khóa cam giữ chốt ở vị trí thu hồi.
-

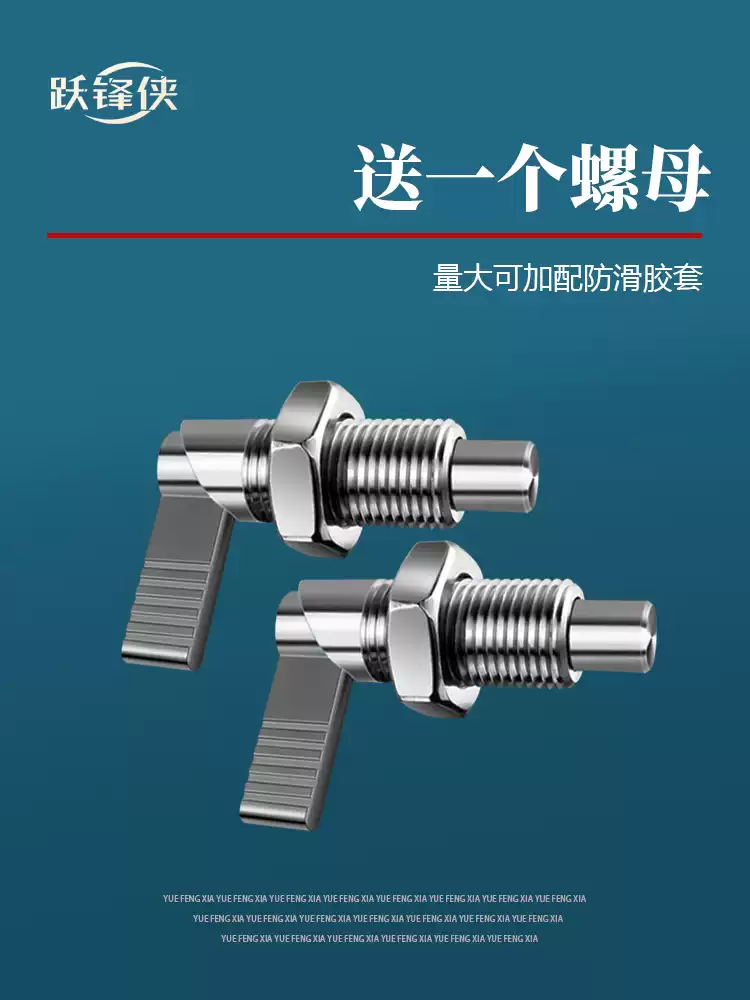

Đai ốc hãm (tùy phiên bản) giúp cố định chắc chắn khi lắp đặt.
-
Thiết kế nhỏ gọn, phù hợp với nhiều không gian lắp ráp khác nhau.
Nguyên lý hoạt động
Chốt định vị hoạt động dựa trên lực đàn hồi của lò xo kết hợp với cơ cấu khóa cam. Khi không tác động, lò xo sẽ đẩy đầu chốt ra để định vị hoặc khóa chi tiết. Khi cần điều chỉnh, người dùng chỉ cần kéo tay cầm chữ L và xoay khoảng 180°, chốt sẽ thu vào và được giữ cố định nhờ rãnh khóa. Sau khi hoàn tất việc căn chỉnh, xoay tay cầm trở lại để chốt tự động bật ra và khóa chính xác vào vị trí mong muốn. Cơ chế này giúp thao tác nhanh, an toàn và hạn chế sai lệch trong quá trình vận hành.
Ứng dụng
Chốt định vị lò xo tự khóa PXVBK-GN612 tay cầm chữ L được ứng dụng trong nhiều lĩnh vực như:
-
Máy CNC và trung tâm gia công.
-
Đồ gá, đồ kẹp và jig định vị.
-
Máy đóng gói tự động.
-
Máy lắp ráp và dây chuyền sản xuất.
-
Thiết bị tự động hóa và robot công nghiệp.
-
Khuôn dập, khuôn ép và khuôn nhựa.
-
Máy chế biến thực phẩm, dược phẩm.
-
Thiết bị cơ khí, máy công cụ và hệ thống truyền động.
Ưu điểm nổi bật
-
Thiết kế theo tiêu chuẩn GN612, độ chính xác cao.
-
Cơ cấu lò xo tự khóa giúp định vị chắc chắn và ổn định.
-
Tay cầm chữ L dễ thao tác, tiết kiệm thời gian vận hành.
-
Có thể giữ chốt ở trạng thái thu hồi, thuận tiện khi thay khuôn hoặc điều chỉnh cơ cấu.
-
Chịu tải và chống mài mòn tốt, thích hợp cho môi trường làm việc liên tục.
-
Kết cấu nhỏ gọn, dễ lắp đặt và thay thế.
-

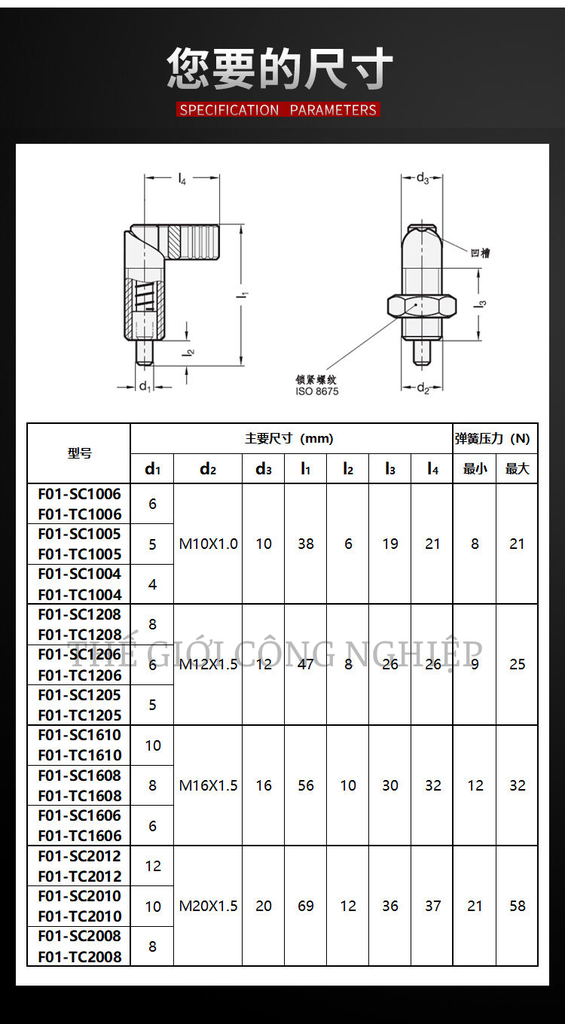

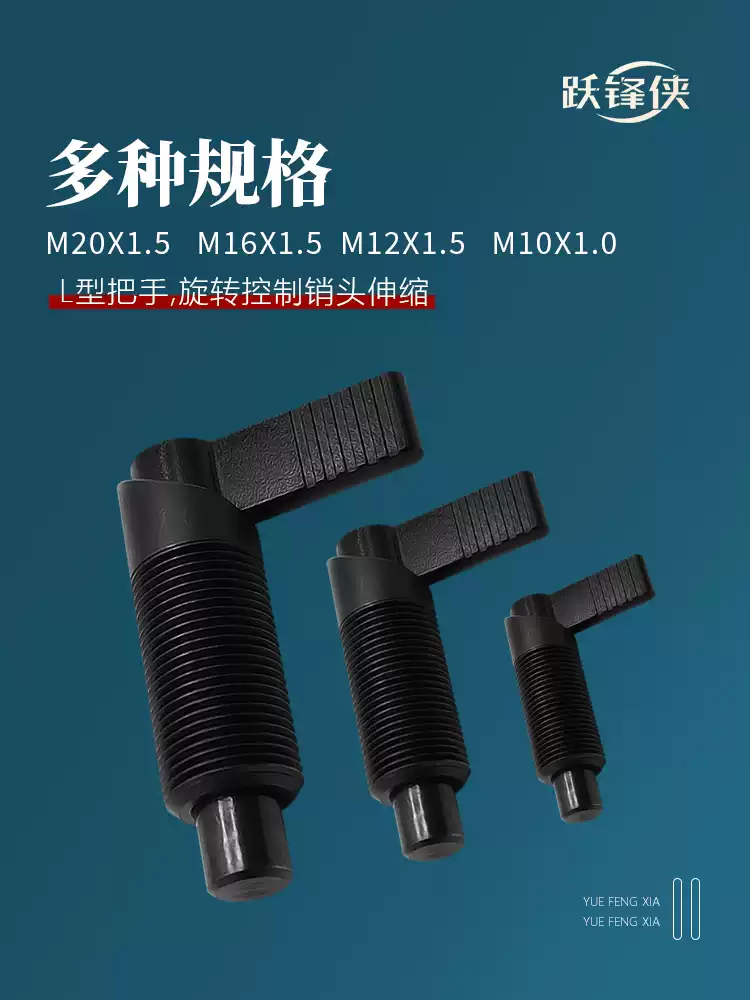

Đa dạng kích thước ren, đáp ứng nhiều nhu cầu sử dụng.
-
Góp phần giảm rung động, tăng tuổi thọ cho thiết bị và nâng cao hiệu quả sản xuất.
