Chốt Định Vị Khuôn Tròn Hình Nón TPN / TPV / TPVX / TPNC

🔩 Chốt Định Vị Khuôn Tròn Hình Nón TPN / TPV / TPVX / TPNC

1. Tổng quan sản phẩm

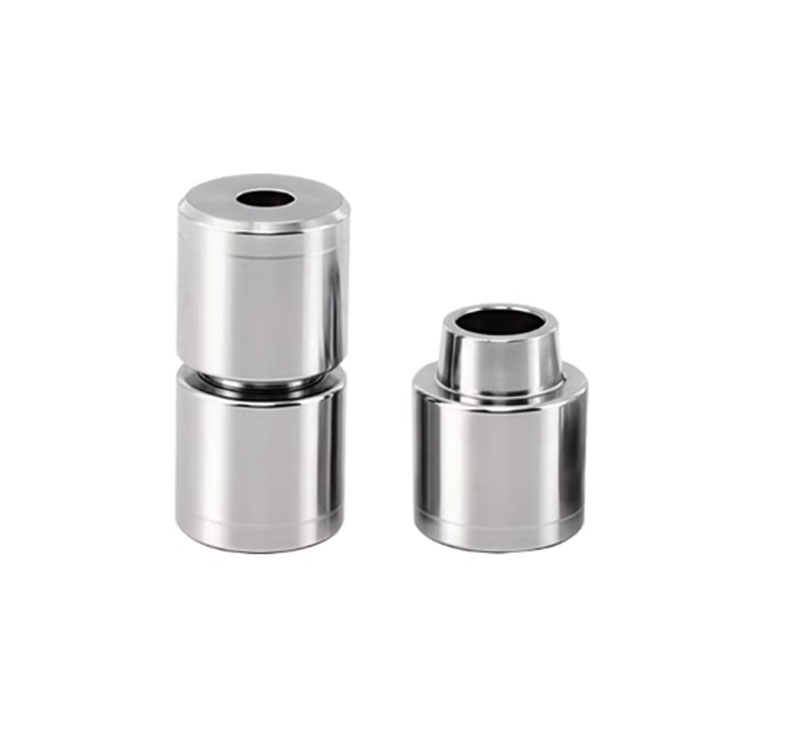

Chốt định vị khuôn tròn hình nón là chi tiết cơ khí chính xác dùng để định vị, căn chỉnh và cố định vị trí tương đối giữa các tấm khuôn, đồ gá, jig trong quá trình lắp ráp và gia công. Thiết kế đầu côn (hình nón) giúp tự dẫn hướng khi lắp, bảo đảm độ chính xác cao, hạn chế sai lệch tâm và mài mòn bề mặt tiếp xúc.

Các dòng TPN / TPV / TPVX / TPNC là các biến thể phổ biến, khác nhau về kết cấu thân, phương thức lắp và khả năng chịu tải, đáp ứng đa dạng yêu cầu kỹ thuật trong ngành khuôn mẫu và cơ khí chính xác.

2. Cấu tạo chi tiết

Thân chốt
- Dạng trụ tròn, gia công chính xác, đảm bảo độ đồng tâm cao.
- Một đầu tích hợp đầu côn giúp định vị nhanh và chính xác khi đóng khuôn.
Đầu côn (hình nón)
- Góc côn tiêu chuẩn, tự căn chỉnh khi tiếp xúc.
- Giảm kẹt khuôn, giảm lực va đập khi lắp ráp.
Phần lắp cố định
- Có thể là ép chặt (press-fit), lắp ren, hoặc lắp kèm bu lông giữ tùy theo từng mã TPN, TPV, TPVX, TPNC.
Xử lý bề mặt
- Mài chính xác, đánh bóng hoặc phủ chống mài mòn nhằm tăng tuổi thọ sử dụng.

3. Vật liệu chế tạo

Thép hợp kim chất lượng cao hoặc thép dụng cụ
Nhiệt luyện đạt độ cứng cao (thường HRC 55–60)
Chịu mài mòn, chịu lực va đập tốt, ổn định kích thước khi làm việc lâu dài.

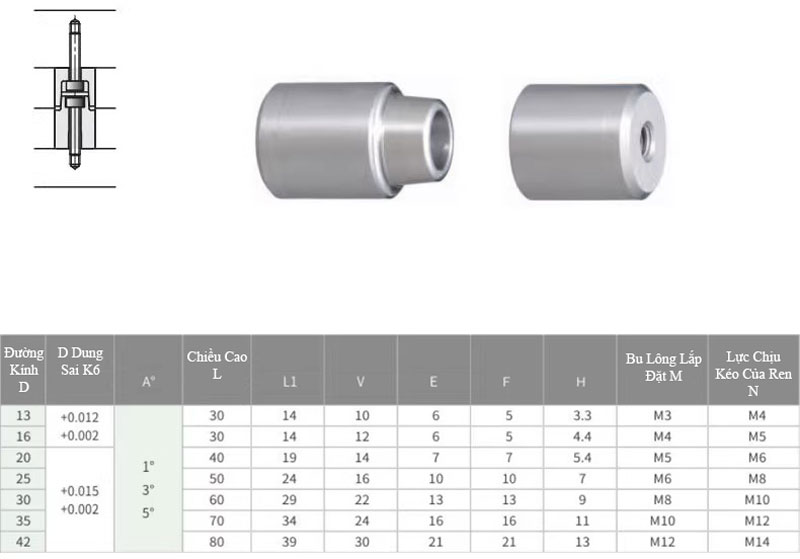

4. Phân loại theo mã sản phẩm

TPN: Chốt định vị tiêu chuẩn, lắp cố định đơn giản, dùng phổ biến trong khuôn ép nhựa và đồ gá.
TPV: Phiên bản gia cường, tăng khả năng chịu lực và độ ổn định khi đóng mở khuôn liên tục.
TPVX: Chốt định vị độ chính xác cao, dung sai chặt, dùng cho khuôn yêu cầu căn chỉnh nghiêm ngặt.
TPNC: Phiên bản đặc biệt, tối ưu cho khuôn tải nặng hoặc môi trường làm việc khắc nghiệt.

5. Nguyên lý hoạt động

Khi hai tấm khuôn hoặc chi tiết cơ khí tiếp cận nhau, đầu côn của chốt định vị sẽ tự dẫn hướng vào lỗ định vị tương ứng, giúp các bề mặt ăn khớp chính xác theo tâm. Sau khi lắp hoàn toàn, thân chốt giữ vị trí ổn định, đảm bảo khuôn không bị xê dịch trong quá trình làm việc.
