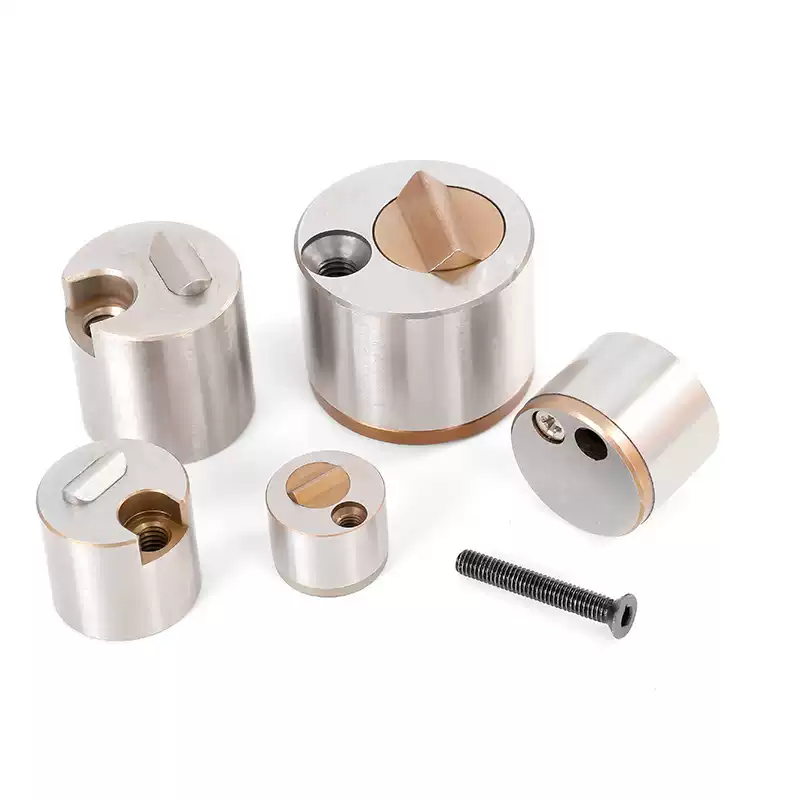

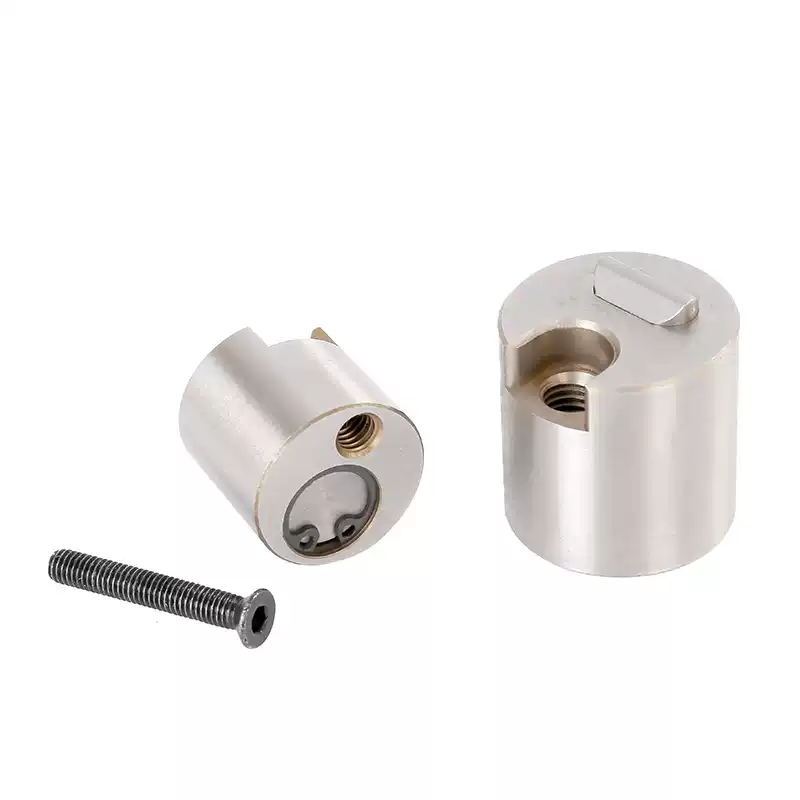

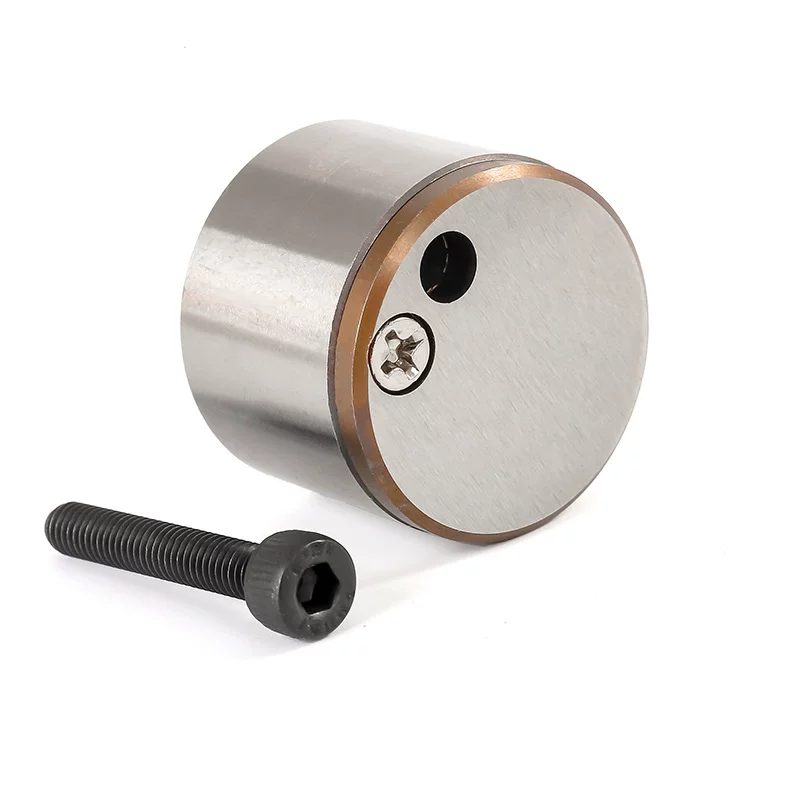

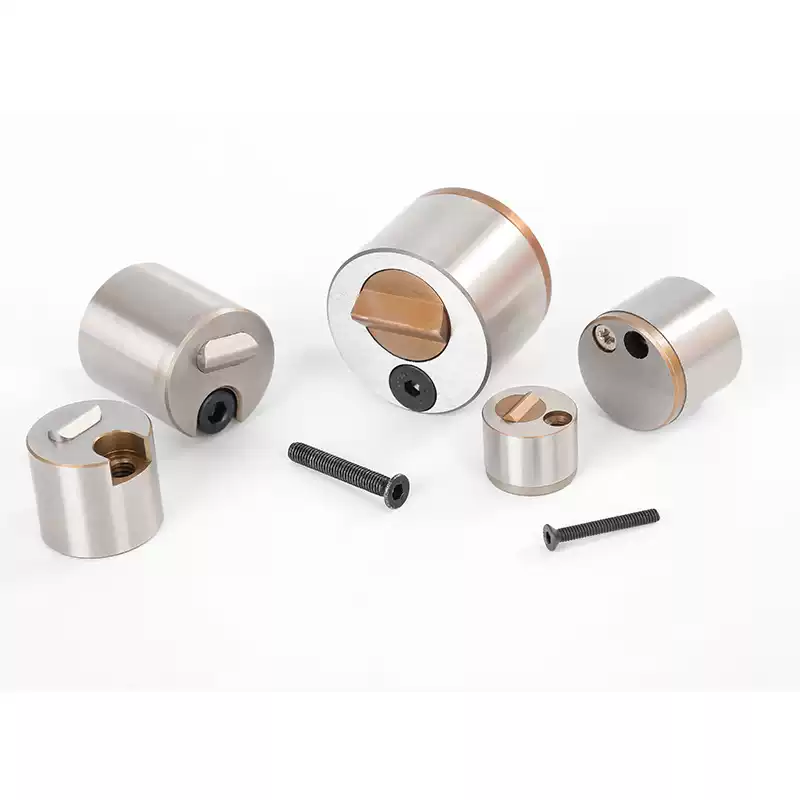

1. Cấu tạo Chốt Chặn Định Vị Khuôn
Chốt chặn định vị khuôn là linh kiện tiêu chuẩn được sử dụng trong khuôn ép nhựa nhằm định vị, khóa và giới hạn hành trình của cụm con trượt hoặc các cơ cấu chuyển động trong khuôn. Sản phẩm được gia công với độ chính xác cao, đảm bảo khả năng vận hành ổn định và tuổi thọ lâu dài.
Các bộ phận chính gồm:
- Thân chốt định vị: Chế tạo từ thép hợp kim cường lực, được xử lý nhiệt để đạt độ cứng cao, chịu tải và chống mài mòn hiệu quả.
- Bi định vị (bi lò xo): Tạo lực giữ và định vị chính xác, giúp các cơ cấu khuôn luôn ở đúng vị trí làm việc.
- Lò xo đàn hồi: Cung cấp lực nén ổn định cho bi định vị, đảm bảo khả năng khóa và nhả linh hoạt trong quá trình vận hành.
- Nắp chặn: Giữ cố định các chi tiết bên trong, đồng thời bảo vệ cơ cấu định vị khỏi bụi bẩn và tạp chất.
- Bu lông lắp đặt: Giúp cố định chốt lên khuôn chắc chắn, thuận tiện cho việc lắp ráp, bảo trì và thay thế.
- Bề mặt làm việc: Được mài tinh và xử lý chống gỉ, giúp giảm ma sát, tăng độ bền và đảm bảo độ chính xác khi sử dụng lâu dài.
2. Nguyên lý hoạt động
Chốt chặn định vị khuôn hoạt động dựa trên cơ cấu bi lò xo tạo lực định vị.
Khi cụm con trượt hoặc cơ cấu chuyển động của khuôn di chuyển đến vị trí đã thiết kế, bi định vị sẽ được lò xo đẩy vào rãnh hoặc lỗ định vị, tạo lực giữ chắc chắn và cố định vị trí làm việc. Khi khuôn tiếp tục đóng hoặc mở, lực tác động sẽ ép bi lùi vào trong thân chốt, cho phép cơ cấu tiếp tục chuyển động. Sau khi vượt qua vị trí giới hạn, bi sẽ tự động bật trở lại nhờ lực đàn hồi của lò xo.
Cơ chế này giúp định vị chính xác, giảm rung động, hạn chế va đập và đảm bảo sự đồng bộ của các chi tiết trong quá trình vận hành khuôn.
3. Công dụng

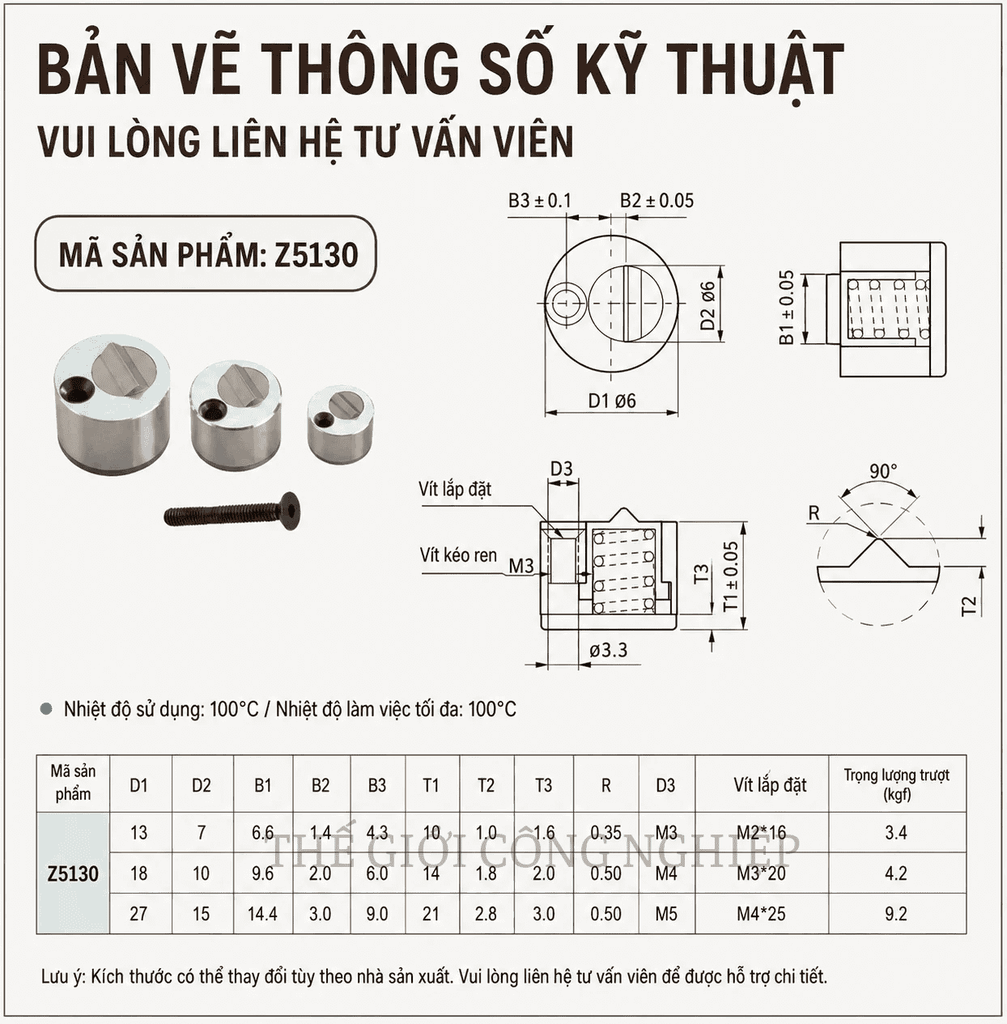

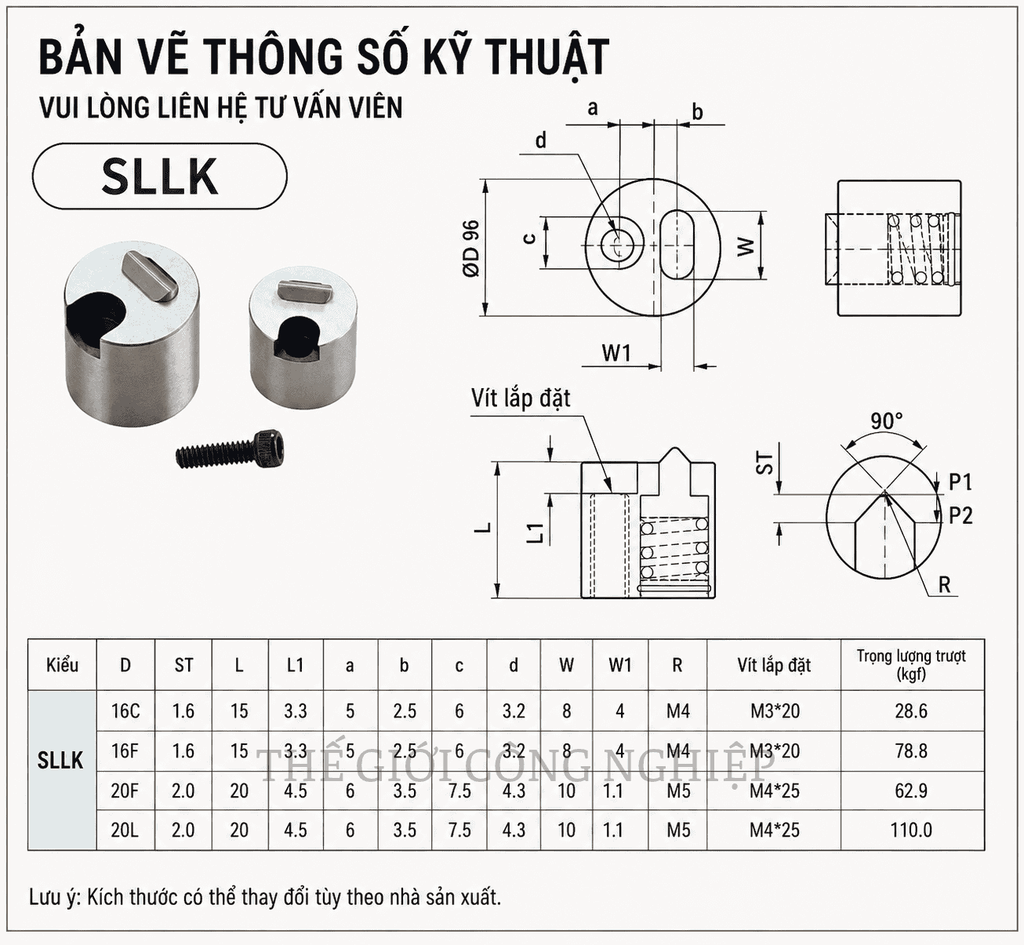

Chốt chặn định vị khuôn Z5130-13/18/27, Z1895-13/18/27, SLLK16/20, Y351 được sử dụng phổ biến trong ngành chế tạo khuôn mẫu và ép nhựa chính xác.
Ứng dụng nổi bật:
- Định vị và khóa chính xác cụm con trượt khuôn.
- Giới hạn hành trình của các cơ cấu chuyển động trong khuôn ép nhựa.
- Giảm rung lắc và hạn chế sai lệch vị trí khi khuôn đóng mở.
- Bảo vệ chốt nghiêng, lõi trượt và các chi tiết khuôn khỏi va đập quá mức.
- Tăng độ chính xác và độ ổn định của khuôn trong quá trình sản xuất liên tục.
- Kéo dài tuổi thọ của khuôn và giảm chi phí bảo trì.
- Phù hợp với khuôn ép nhựa sản xuất linh kiện điện tử, phụ tùng ô tô, thiết bị gia dụng, bao bì nhựa và các sản phẩm nhựa kỹ thuật.
4. Cam kết
Chúng tôi cam kết cung cấp Chốt Chặn Định Vị Khuôn Z5130-13/18/27, Z1895-13/18/27, SLLK16/20, Y351 với chất lượng cao và độ chính xác gia công vượt trội.
- Sản phẩm mới 100%, chất lượng đảm bảo.
- Gia công CNC chính xác, đạt tiêu chuẩn kỹ thuật của ngành khuôn mẫu.
- Vật liệu thép hợp kim cao cấp, chịu lực tốt, chống mài mòn và chống biến dạng.
- Bi định vị và lò xo có độ đàn hồi cao, hoạt động ổn định trong thời gian dài.
- Dễ dàng lắp đặt, thay thế và tương thích với nhiều loại khuôn ép nhựa tiêu chuẩn.
- Đa dạng kích thước và model, đáp ứng nhiều yêu cầu thiết kế khuôn.
- Hỗ trợ tư vấn kỹ thuật, lựa chọn sản phẩm phù hợp với từng ứng dụng.
- Giao hàng nhanh trên toàn quốc, bảo hành theo chính sách và hỗ trợ kỹ thuật tận tâm sau bán hàng.
