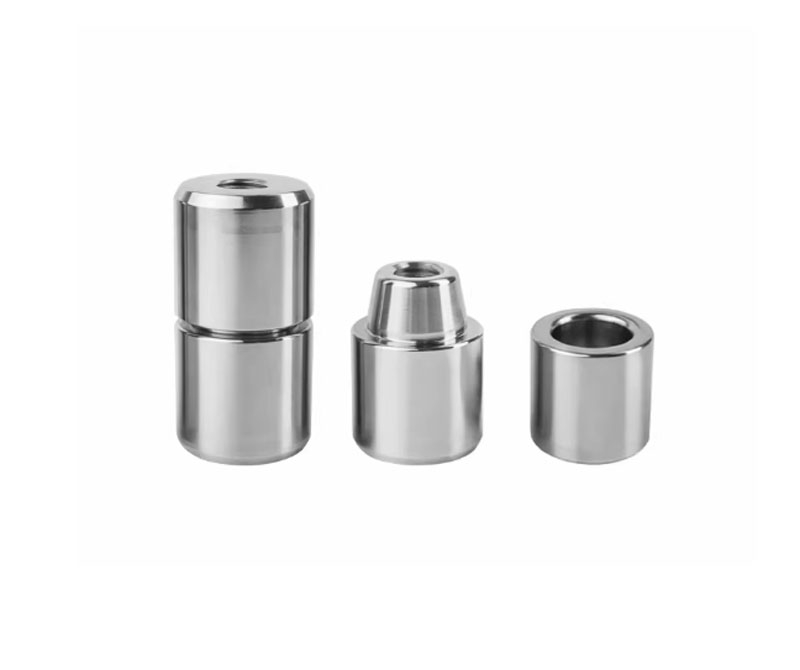

Chốt Định Vị Côn Khuôn Nhựa – Chốt Dẫn Hướng Khuôn Chính Xác

🔩 Chốt Định Vị Côn Khuôn Nhựa – Chốt Dẫn Hướng Khuôn Chính Xác

1. Tổng quan sản phẩm

Chốt định vị côn khuôn nhựa là chi tiết cơ khí chính xác dùng để dẫn hướng, căn chỉnh và định vị vị trí giữa các tấm khuôn trong quá trình đóng – mở khuôn. Với thiết kế đầu côn (hình nón), chốt có khả năng tự căn tâm, giúp hai nửa khuôn tiếp xúc đúng vị trí ngay từ đầu, bảo đảm độ chính xác cao và ổn định trong suốt chu kỳ ép nhựa.

2. Cấu tạo chi tiết

• Thân chốt

  • Dạng trụ tròn, gia công CNC chính xác cao.

  • Đảm bảo độ đồng tâm và độ thẳng tuyệt đối khi lắp vào khuôn.

• Đầu côn dẫn hướng

  • Gia công theo góc côn tiêu chuẩn, giúp tự dẫn hướng khi khuôn đóng.

  • Giảm hiện tượng lệch tâm, kẹt khuôn hoặc va đập mạnh.

• Phần lắp cố định

  • Lắp ép (press-fit) hoặc lắp ren tùy thiết kế khuôn.

  • Độ bám chắc cao, không xoay hoặc xê dịch trong quá trình làm việc.

• Bề mặt làm việc

  • Mài tinh, đánh bóng nhằm giảm ma sát và mài mòn.

  • Có thể phủ xử lý bề mặt tăng độ cứng và chống gỉ.

3. Vật liệu và xử lý nhiệt

• Thép hợp kim hoặc thép dụng cụ chất lượng cao

• Nhiệt luyện tôi cứng đạt độ cứng HRC 55–60

• Chịu mài mòn, chịu lực va đập và ổn định kích thước trong môi trường nhiệt cao của khuôn ép nhựa.

4. Nguyên lý hoạt động

Khi khuôn đóng, đầu côn của chốt tiếp xúc trước với lỗ định vị tương ứng, tạo hiệu ứng tự căn chỉnh theo tâm. Sau khi ăn khớp hoàn toàn, thân chốt giữ cố định vị trí, đảm bảo hai nửa khuôn luôn trùng khớp, giúp sản phẩm ép đạt độ chính xác và tính lặp lại cao.

5. Ứng dụng

• Khuôn ép nhựa chính xác

• Khuôn ép nhựa nhiều lòng, khuôn tốc độ cao

• Đồ gá, jig lắp ráp trong ngành khuôn mẫu

• Dây chuyền sản xuất tự động hóa

6. Ưu điểm nổi bật

• ✅ Dẫn hướng chính xác, tự căn tâm hiệu quả

• ✅ Giảm sai lệch khuôn, hạn chế mài mòn

• ✅ Tăng tuổi thọ khuôn và độ ổn định sản phẩm

• ✅ Lắp đặt dễ dàng, thay thế nhanh

• ✅ Phù hợp với các khuôn yêu cầu độ chính xác cao và chu kỳ làm việc lớn

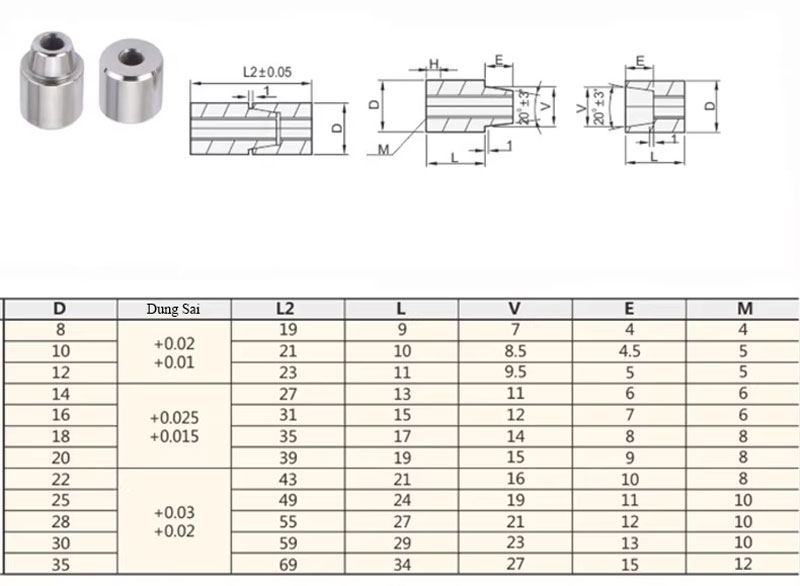

7. Thông số kỹ thuật tham khảo
