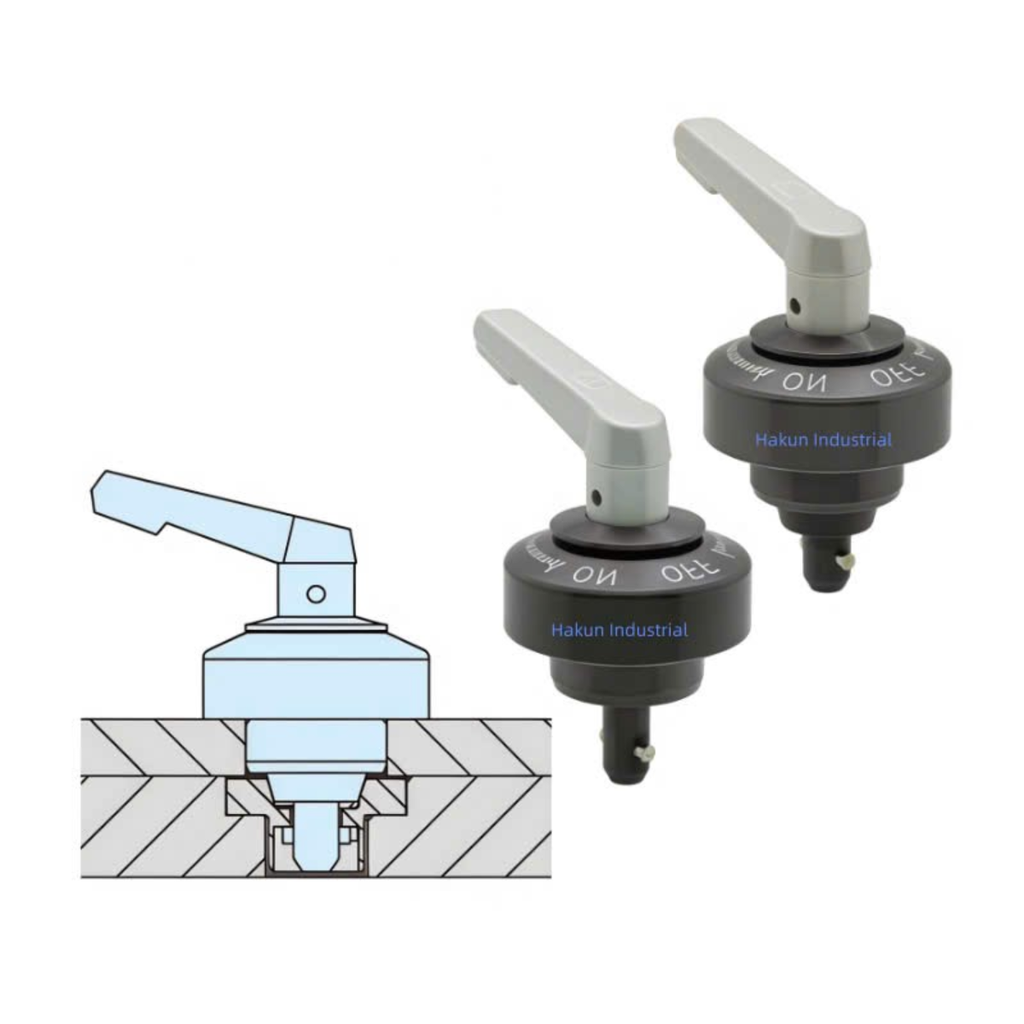

Mô tả sản phẩm: Bộ Định Vị Nhanh Cầm Tay CP722–CP723–CP727–0632R–0840R–04–06N
Bộ định vị nhanh cầm tay CP722–CP723–CP727 là hệ thống định vị và kẹp chặt nhanh chuyên dùng trong các đồ gá cơ khí chính xác, giúp định vị và cố định chi tiết chỉ với thao tác xoay hoặc nhấn đơn giản. Sản phẩm thuộc dòng One-touch Flex Locator, cho phép tháo lắp nhanh, tăng tốc độ thay đổi jig và tối ưu hóa quy trình sản xuất.
Đặc điểm nổi bật
- Định vị nhanh – thao tác một chạm: Cơ cấu tay gạt (CP722) hoặc núm vặn (CP723) giúp kẹp/mở nhanh chóng, giảm thời gian setup máy.
- Độ chính xác cao: Sai số lặp lại vị trí chỉ khoảng 10–20μm, đảm bảo độ ổn định trong gia công CNC và tự động hóa.
- Lực kẹp mạnh mẽ:
- CP723: lực kẹp lên đến 600N
- CP722: lực kẹp tối đa 700N (bản không định vị)
- Tải trọng cao: Hỗ trợ tải trọng lên tới 40kg (size 0840R) khi lắp đúng cấu hình.
- Cơ chế định vị côn chính xác: Sử dụng chốt côn và bạc côn (CP727) giúp tự căn chỉnh vị trí và cố định chắc chắn.
- Thiết kế nhỏ gọn – tiết kiệm không gian: Phù hợp với các hệ thống jig có diện tích hạn chế.
Vật liệu & cấu tạo
- Thân và trục: thép SCM440, xử lý bề mặt chống mài mòn
- Chốt côn: xử lý nhiệt (nitrocarburizing) tăng độ cứng
- Núm/ tay gạt: inox hoặc hợp kim bền chắc
- Chốt định vị: thép không gỉ SUS304 chống ăn mòn
Cấu hình bộ sản phẩm
- CP722: loại tay gạt (lever type) – thao tác nhanh, phù hợp thao tác nhiều
- CP723: loại núm vặn (knob type) – nhỏ gọn, tiết kiệm không gian
- CP727: bạc định vị (bushing) đi kèm
- Các size phổ biến: 0632R, 0840R, 04, 06N
Ứng dụng thực tế
- Đồ gá máy CNC, jig kiểm tra
- Hệ thống thay khuôn nhanh trong sản xuất
- Dây chuyền tự động hóa, robot công nghiệp
- Gia công chính xác, lắp ráp linh kiện cơ khí
Lợi ích khi sử dụng
- Rút ngắn thời gian thay đồ gá → tăng năng suất
- Đảm bảo độ chính xác lặp lại cao
- Giảm sai lệch do thao tác thủ công
- Nâng cao tính linh hoạt trong sản xuất
