Bộ khóa cam cố định nhanh QCTH BLL SUS

🔩 BỘ KHÓA CAM CỐ ĐỊNH NHANH QCTH-BLL-SUS – MÔ TẢ KỸ THUẬT CHI TIẾT

1. Tổng quan

QCTH-BLL-SUS là loại chốt khóa cam xoay nhanh được thiết kế dùng cho các ứng dụng gá lắp, định vị và khóa cố định nhanh trong cơ cấu cơ khí chính xác. Sản phẩm sử dụng vật liệu thép không gỉ (SUS), phù hợp với môi trường ẩm, có yêu cầu chống ăn mòn cao như phòng sạch, nhà máy thực phẩm, y tế, điện tử,…

2. Cấu tạo

Đầu vặn (Knob head):
Hình tròn, thiết kế chống trượt, làm từ thép không gỉ SUS với khả năng chịu lực và chống ăn mòn tốt.
Kết cấu có thể là loại tròn, dạng thấp hoặc tích hợp lỗ lục giác tùy mã (QCTH / QCTHL-S / QCTHH).
Thân chốt (Body):
Gia công từ thép không gỉ SUS304/SUS316, có độ cứng cao, chống rỉ sét. Được xử lý bề mặt mịn.
Cam khóa (Cam lock):
Thiết kế dạng lẫy cam hoạt động theo nguyên lý xoay và giữ. Khi vặn đầu khóa, cam sẽ dịch chuyển và siết chặt vào khung, đảm bảo độ khóa cố định.
Ren kết nối:
Tiêu chuẩn ren hệ mét (M2 – M3), độ sâu từ 3–5 mm, cho phép gắn chặt vào panel hoặc phụ kiện liên kết.
Đệm cách rung (Washer):
Có thể được tích hợp bằng nhựa chống rung hoặc inox, giúp ổn định trong quá trình siết chặt.

3. Thông số kỹ thuật điển hình

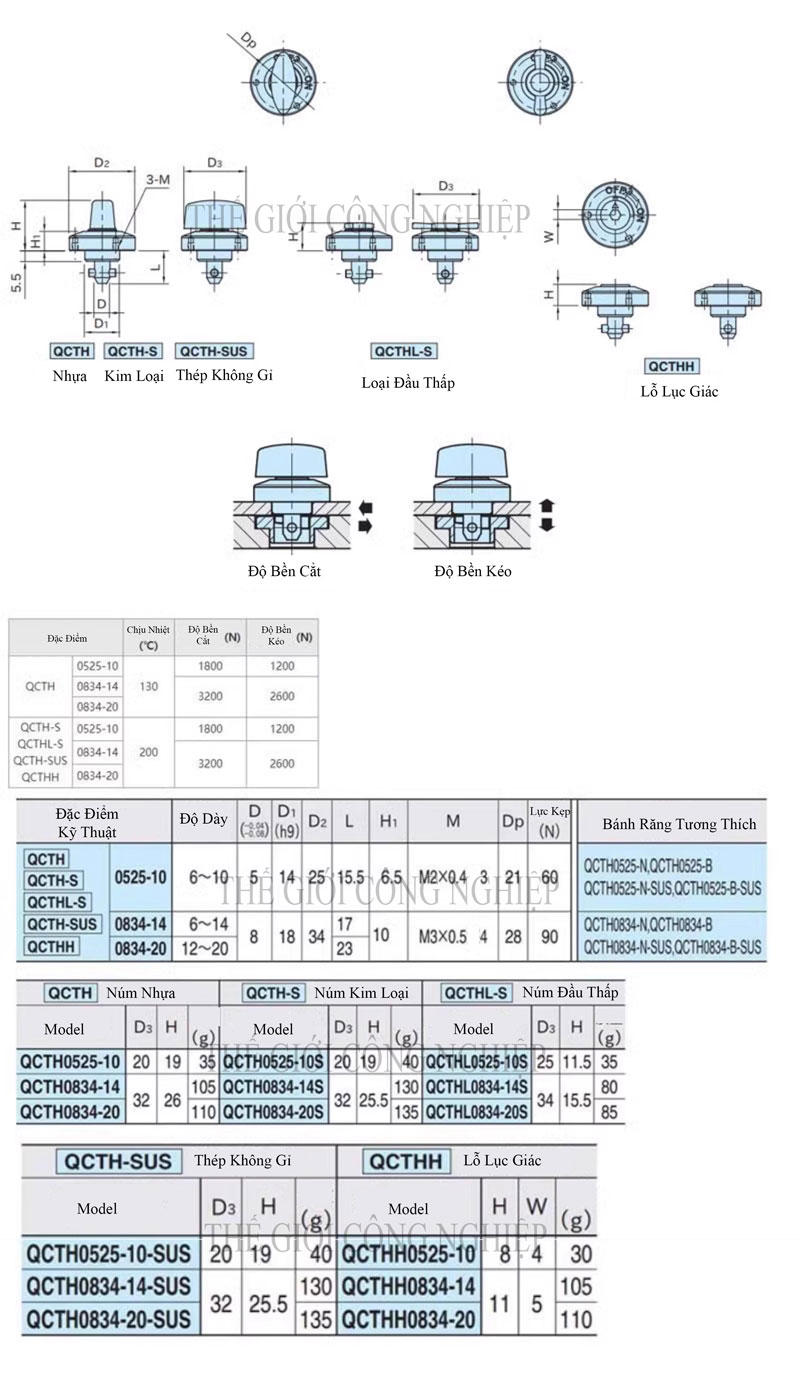

Thông số	Giá trị
Mã sản phẩm	QCTH-BLL-SUS0834-14 (ví dụ)
Đường kính thân chốt (D1)	Ø8 mm
Chiều dài thân chốt (L)	34 mm
Ren kết nối	M3 x 0.5
Lực giữ (Locking Force)	90 N
Chiều cao tổng thể (H)	23 mm
Đường kính đầu vặn (D3)	32 mm
Nhiệt độ chịu được	≤ 200°C
Độ bền cắt (Shear strength)	3200 N
Độ bền kéo (Tensile strength)	2600 N

4. Ưu điểm nổi bật

Thao tác nhanh: Có thể khóa/mở bằng tay, không cần dụng cụ hỗ trợ.
Độ chính xác cao: Thiết kế chuẩn giúp cố định vị trí chính xác, ổn định.
Khả năng chống ăn mòn: Vật liệu inox cho tuổi thọ cao trong môi trường khắc nghiệt.
Chịu lực tốt: Đáp ứng được tải trọng cắt và kéo cao, dùng được trong gá chi tiết lớn.
