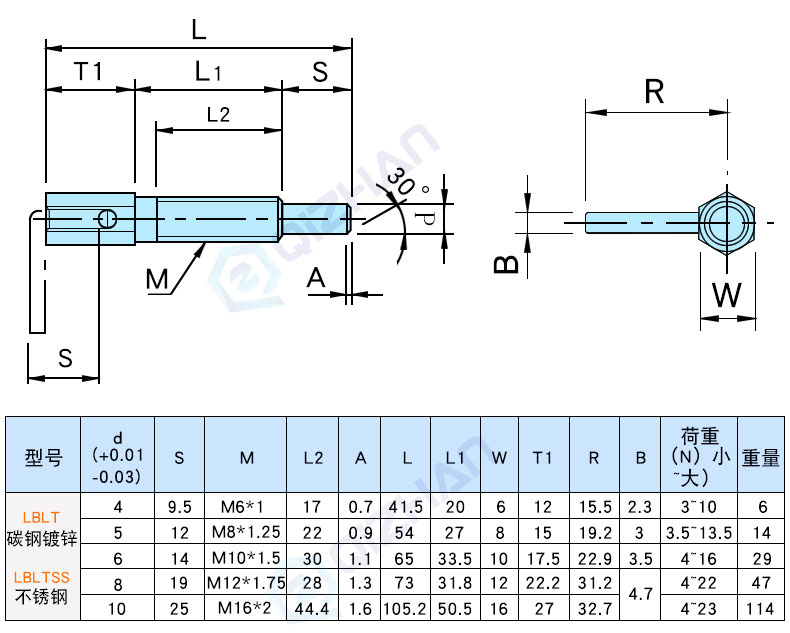

Bảng Thông Số Kỹ Thuật Chốt Kéo Định Vị Chữ L Pit Tông LBLTSS
1. Cấu tạo
Chốt kéo định vị chữ L pit tông LBLTSS có thiết kế đặc trưng gồm các bộ phận sau:
-
Thân chốt: Là phần chính, thường có dạng trụ tròn, được gia công chính xác, có rãnh hoặc ren lắp đặt.
-
Đầu chốt chữ L: Được thiết kế gập góc 90°, đóng vai trò là tay kéo giúp thao tác bằng tay dễ dàng để cố định hoặc tháo chốt.
-
Cơ cấu pit tông bên trong: Có thể là dạng lò xo đẩy hoặc xi lanh khí nén – cho phép chốt tự hồi vị hoặc di chuyển linh hoạt theo thao tác kéo/nhả.
-
Vòng định vị hoặc bạc dẫn hướng: Giúp chốt hoạt động ổn định và đúng hành trình.
-
Cơ cấu khóa hoặc gài: Một số dòng có thêm chốt gài giúp cố định vị trí khi không cần chuyển động.
2. Chất liệu
-
Thân và đầu chốt: Làm từ thép không gỉ (Inox SUS304 hoặc SUS303), có khả năng chống ăn mòn, thích hợp dùng trong môi trường ẩm ướt, bụi bẩn hoặc thực phẩm.
-
Lò xo hoặc pit tông: Dùng thép đàn hồi chất lượng cao, chịu lực tốt, chống mỏi trong chu kỳ hoạt động lặp lại.
3. Nguyên lý hoạt động
-
Khi kéo đầu chốt chữ L, pit tông bên trong sẽ rút thân chốt ra khỏi vị trí định vị, cho phép thao tác di chuyển hoặc tháo rời chi tiết.
-
Khi thả tay, lò xo hoặc cơ cấu pit tông sẽ đẩy chốt trở lại vị trí ban đầu, giúp định vị lại nhanh chóng và chính xác.
-
Thiết kế dạng tay gạt chữ L giúp thao tác dễ dàng bằng tay, đặc biệt khi cần lặp lại nhiều lần.
4. Ứng dụng
-
Hệ thống gá kẹp nhanh trong gia công cơ khí, chế tạo khuôn, lắp ráp dây chuyền.
-
Máy móc tự động hóa: Làm cơ cấu định vị chi tiết hoặc thay đổi vị trí module.
-
Khuôn mẫu hoặc jig: Dùng để cố định nửa khuôn hoặc tấm lót trong quá trình thao tác.
-
Ngành thực phẩm hoặc y tế: Nhờ vật liệu inox nên chốt phù hợp với môi trường yêu cầu độ sạch cao.
5. Ưu điểm
-
Thao tác nhanh gọn, không cần dụng cụ hỗ trợ.
-
Độ chính xác định vị cao, giảm sai lệch khi gá đặt.
-
Chất liệu inox bền bỉ, chống rỉ sét trong điều kiện khắc nghiệt.
-
Thiết kế nhỏ gọn, dễ lắp đặt và thay thế.
-
Tăng năng suất và tính linh hoạt cho các dây chuyền sản xuất.
