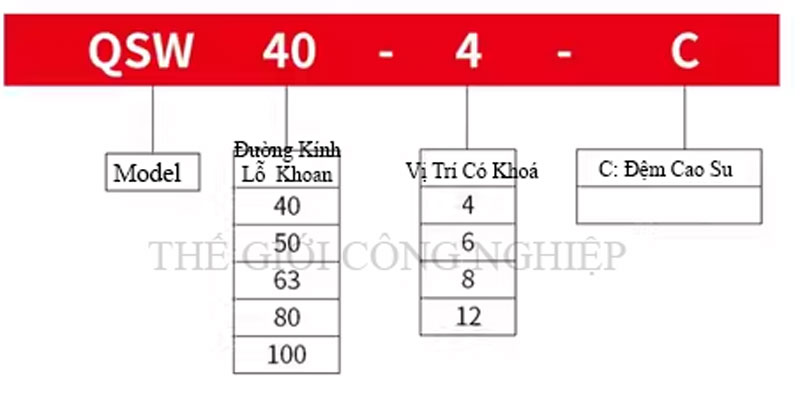

Mô tả chi tiết: Xi lanh xoay 4 vị trí có khóa QSW40/50/60

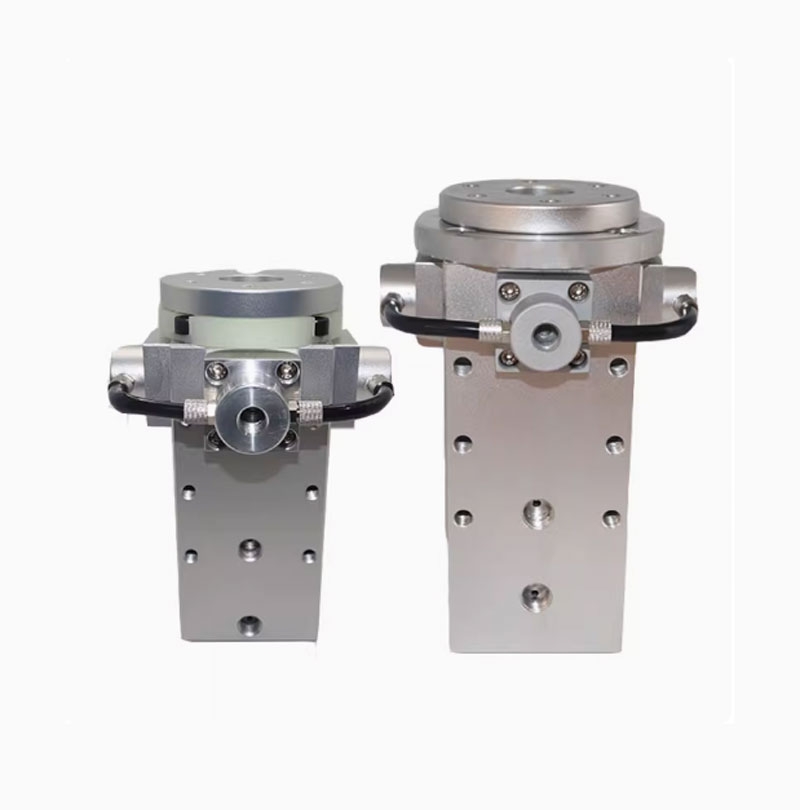

Xi lanh xoay 4 vị trí có khóa QSW40/50/60 là dòng xi lanh phân độ khí nén chuyên dùng trong các hệ thống tự động hóa, robot công nghiệp và các thiết bị gá kẹp CNC. Sản phẩm có khả năng quay theo góc định trước với độ chính xác cao, đồng thời tích hợp chức năng khóa cơ khí để cố định vị trí sau khi xoay, đảm bảo an toàn và ổn định trong quá trình vận hành.
Cấu tạo và chức năng
-
Thân xi lanh được làm từ hợp kim nhôm chất lượng cao, xử lý bề mặt chống oxy hóa, nhẹ và bền.
-
Trục xoay phân độ cho phép chuyển động quay chính xác giữa 4 vị trí được cài đặt sẵn (4 công vị).
-
Cơ chế khóa tích hợp (dạng cơ khí hoặc khí nén tùy loại), giúp cố định vị trí sau khi xoay, tránh rung lắc và sai lệch.
-
Có thể điều chỉnh góc quay, phù hợp với nhiều yêu cầu vận hành khác nhau.
Thông số kỹ thuật chính

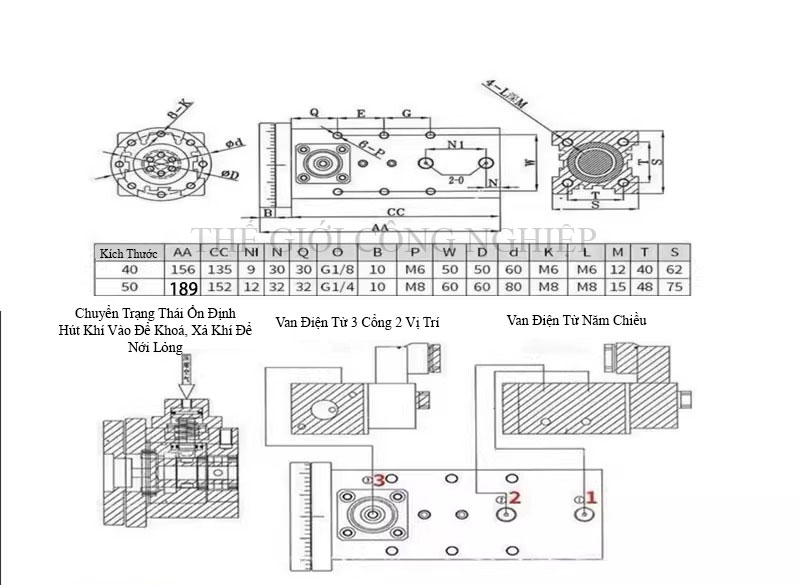

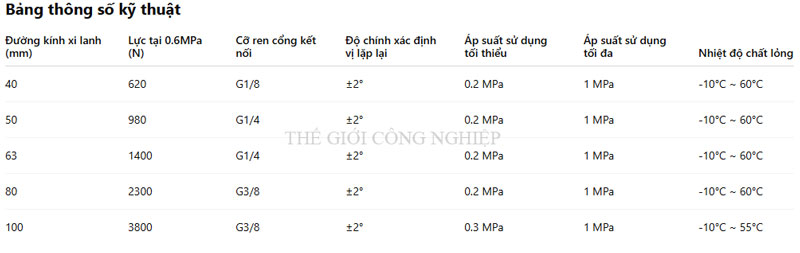

| Đường kính piston (mm) | Lực tác động (0.6MPa) | Cỡ ren kết nối | Áp suất làm việc | Nhiệt độ hoạt động | Độ chính xác lặp lại |
|---|---|---|---|---|---|
| 40 | 620 N | G1/8 | 0.2 – 1.0 MPa | -10°C ~ 60°C | ±2° |
| 50 | 980 N | G1/4 | 0.2 – 1.0 MPa | -10°C ~ 60°C | ±2° |
| 63 | 1400 N | G1/4 | 0.2 – 1.0 MPa | -10°C ~ 60°C | ±2° |
Ngoài ra còn có các dòng QSW80 và QSW100 với lực kẹp lớn hơn, phù hợp cho ứng dụng tải nặng.
Ứng dụng
-
Tích hợp trong tay robot mini để xoay và dừng tại các vị trí định sẵn.
-
Dùng trong các bàn phân độ, bộ gá định vị CNC, hoặc thiết bị lắp ráp tự động.
-
Phù hợp với hệ thống chia công đoạn (multi-station) trong dây chuyền sản xuất.
Ưu điểm nổi bật
-
Xoay nhanh và chính xác, dễ cài đặt vị trí.
-
Cơ chế khóa an toàn, ngăn chuyển động ngoài ý muốn khi có lực tác động.
-
Tùy chọn nhiều kích thước (40/50/63mm), linh hoạt theo yêu cầu tải trọng.
-
Hiệu suất ổn định, phù hợp làm việc liên tục trong môi trường công nghiệp.
