MÔ TẢ CHI TIẾT: XI LANH SMC MINI CDJP2B6/10/16-5/10/15D
1. Tên sản phẩm:
Xi lanh khí nén mini SMC – Model: CDJP2B6/10/16-5/10/15D
2. Dòng sản phẩm:
Thuộc dòng CDJP2 – xi lanh tròn loại nhỏ (Miniature Air Cylinder) của hãng SMC (Nhật Bản), được thiết kế siêu nhỏ gọn để lắp trong không gian hạn chế và cơ cấu cần độ chính xác cao.

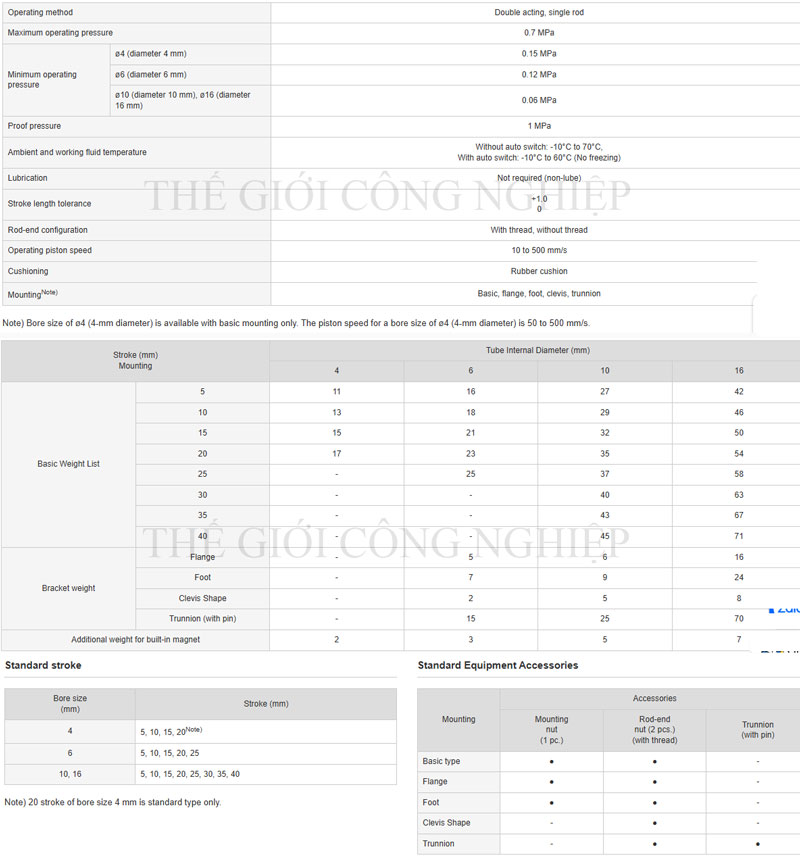

3. Cấu tạo & Thông số kỹ thuật:
| Thông số | CDJP2B6-5D | CDJP2B10-10D | CDJP2B16-15D |
|---|---|---|---|
| Đường kính piston (Ø) | 6 mm | 10 mm | 16 mm |
| Hành trình (Stroke) | 5 mm | 10 mm | 15 mm |
| Loại tác động | Tác động kép | Tác động kép | Tác động kép |
| Áp suất làm việc | 0.15 – 0.7 MPa | 0.1 – 0.7 MPa | 0.1 – 0.7 MPa |
| Áp suất tối đa | 1.0 MPa | 1.0 MPa | 1.0 MPa |
| Tốc độ làm việc | 50 – 750 mm/s | 50 – 750 mm/s | 50 – 750 mm/s |
| Loại dẫn hướng | Ty tròn đơn giản | Ty tròn đơn giản | Ty tròn đơn giản |
| Cảm biến từ | Có (mã "CDJ" = có từ) | ||
| Lắp đặt | Dạng gắn ren (basic mounting), gắn bích, gắn chân... | ||
| Nhiệt độ làm việc | -10°C đến 70°C | -10°C đến 70°C | -10°C đến 70°C |
4. Chất liệu:
-
Vỏ xi lanh: Nhôm anod hóa chống mài mòn, nhẹ và bền.
-
Piston & ty: Thép không gỉ mạ cứng, chống gỉ và mài mòn.
-
Phớt kín: Chất liệu cao su NBR hoặc tương đương, kín khí tốt.
5. Ưu điểm nổi bật:
-
Kích thước siêu nhỏ, phù hợp các ứng dụng chính xác, không gian hẹp.
-
Trọng lượng nhẹ, giúp giảm tải cho hệ thống cơ khí.
-
Tốc độ phản hồi nhanh, phù hợp cho các ứng dụng lặp lại cao.
-
Dễ lắp đặt và thay thế, tương thích nhiều phụ kiện khí nén.
-
Có khe gắn cảm biến từ giúp theo dõi hành trình làm việc dễ dàng.
6. Ứng dụng:
-
Được sử dụng phổ biến trong:
-
Máy đóng gói
-
Máy tự động hóa công nghiệp
-
Robot công nghiệp
-
Cơ cấu gá kẹp nhỏ
-
Máy dán nhãn, máy chiết rót, máy khắc nhỏ...
-
