Xi Lanh Quay Góc 180° DSR / DSRL Khí Nén

Mô tả chi tiết Xi Lanh Quay Góc 180° DSR / DSRL – Dòng Xi Lanh Khí Nén Xoay Chính Xác

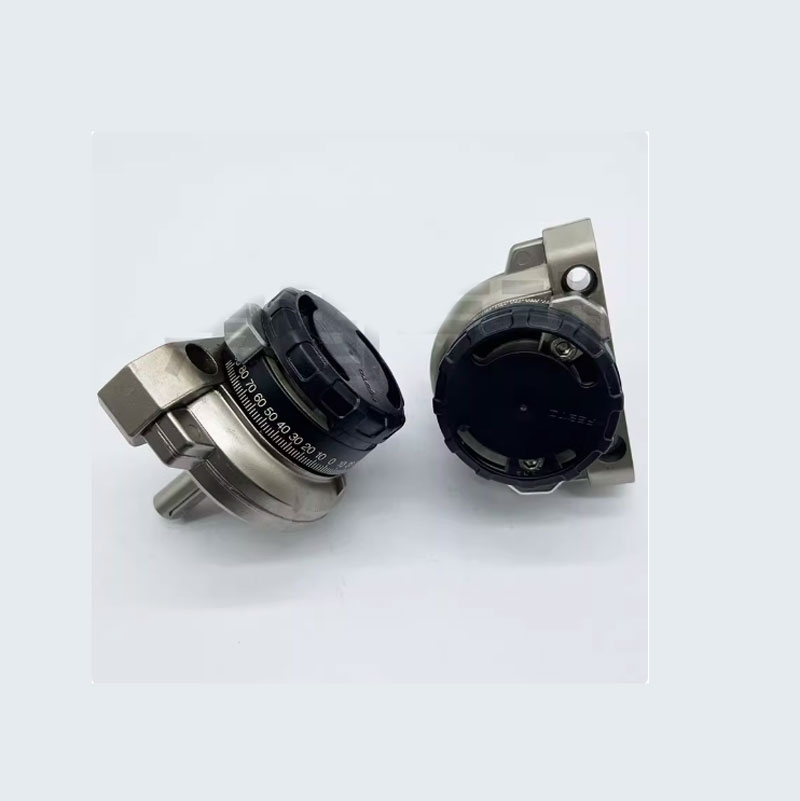

Xi lanh quay khí nén DSR / DSRL là thiết bị truyền động dạng xoay được thiết kế để thực hiện chuyển động quay góc 180° nhờ lực nén khí. Sản phẩm được sử dụng rộng rãi trong các hệ thống tự động hóa, dây chuyền lắp ráp, phân loại và định hướng sản phẩm. Với thiết kế nhỏ gọn, cơ cấu bánh răng – thanh răng chính xác và độ bền cao, DSR/DSRL là giải pháp hiệu quả cho các ứng dụng quay lặp lại nhiều lần.

1. Cấu tạo:

• Thân xi lanh: Làm từ hợp kim nhôm đúc nguyên khối, xử lý anod hóa chống mài mòn, chống oxi hóa.

• Trục quay: Nối với bánh răng và trục truyền lực, được chế tạo từ thép tôi cứng, chống mài mòn và chịu tải cao.

• Cơ cấu bánh răng – thanh răng: Giúp chuyển đổi chuyển động tịnh tiến của pít-tông thành chuyển động quay ổn định và chính xác.

• Đệm giảm chấn: Tích hợp tại điểm cuối hành trình giúp hấp thụ lực va đập, giảm rung động và tiếng ồn.

• Phớt làm kín: Sử dụng phớt cao su NBR hoặc Viton, chống rò rỉ khí và chịu dầu.

2. Chất liệu:

• Thân: Hợp kim nhôm anod hóa.

• Trục: Thép hợp kim mạ crôm cứng.

• Bánh răng – thanh răng: Thép tôi nhiệt luyện, xử lý chính xác cao.

• Ron phớt: Cao su chịu mài mòn, chịu nhiệt và dầu.

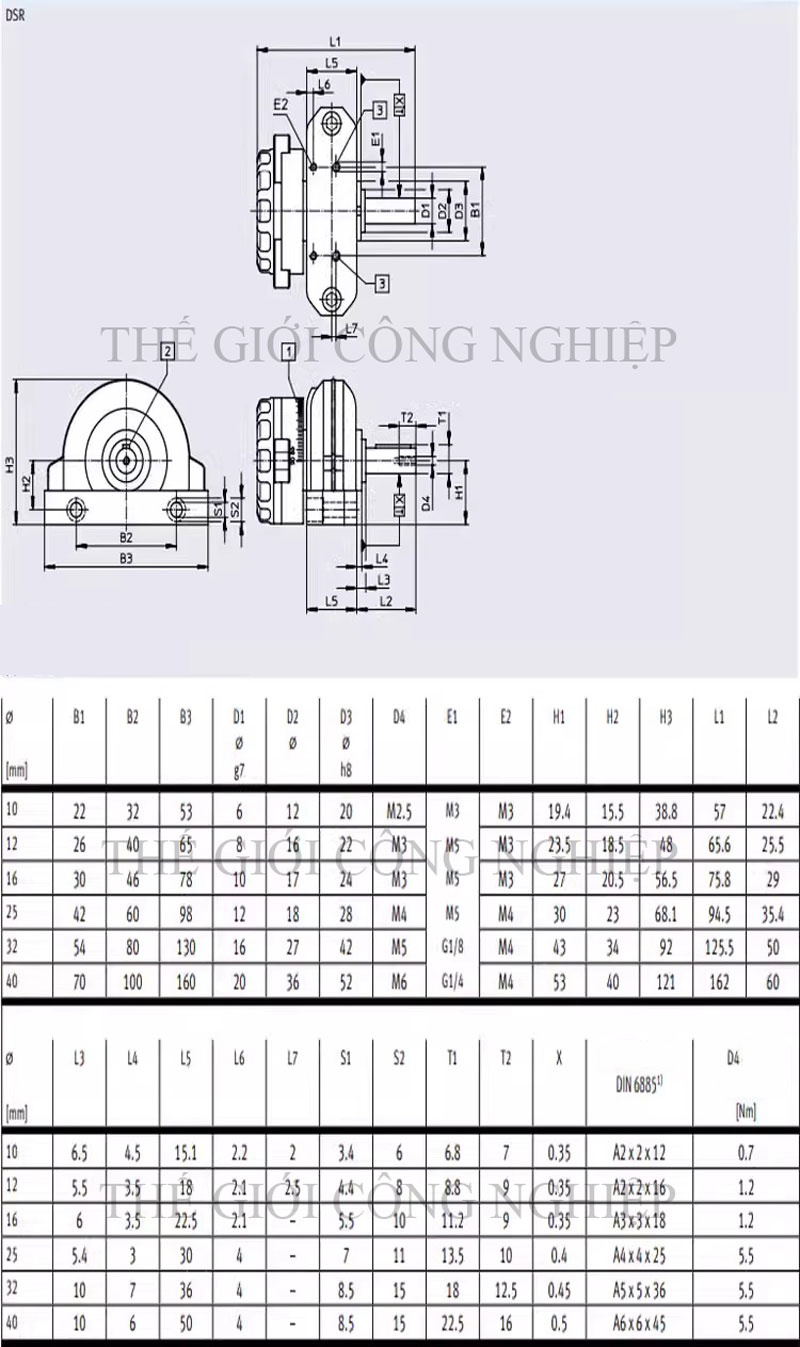

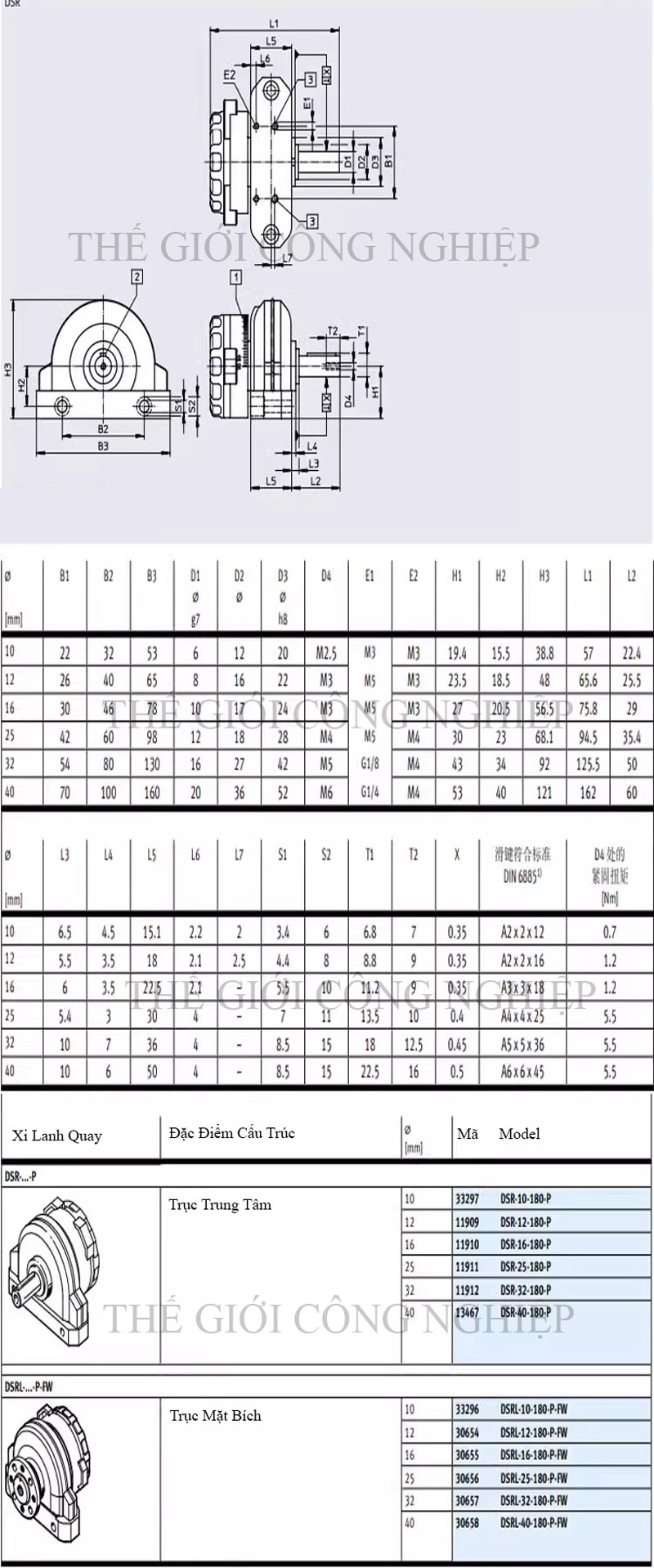

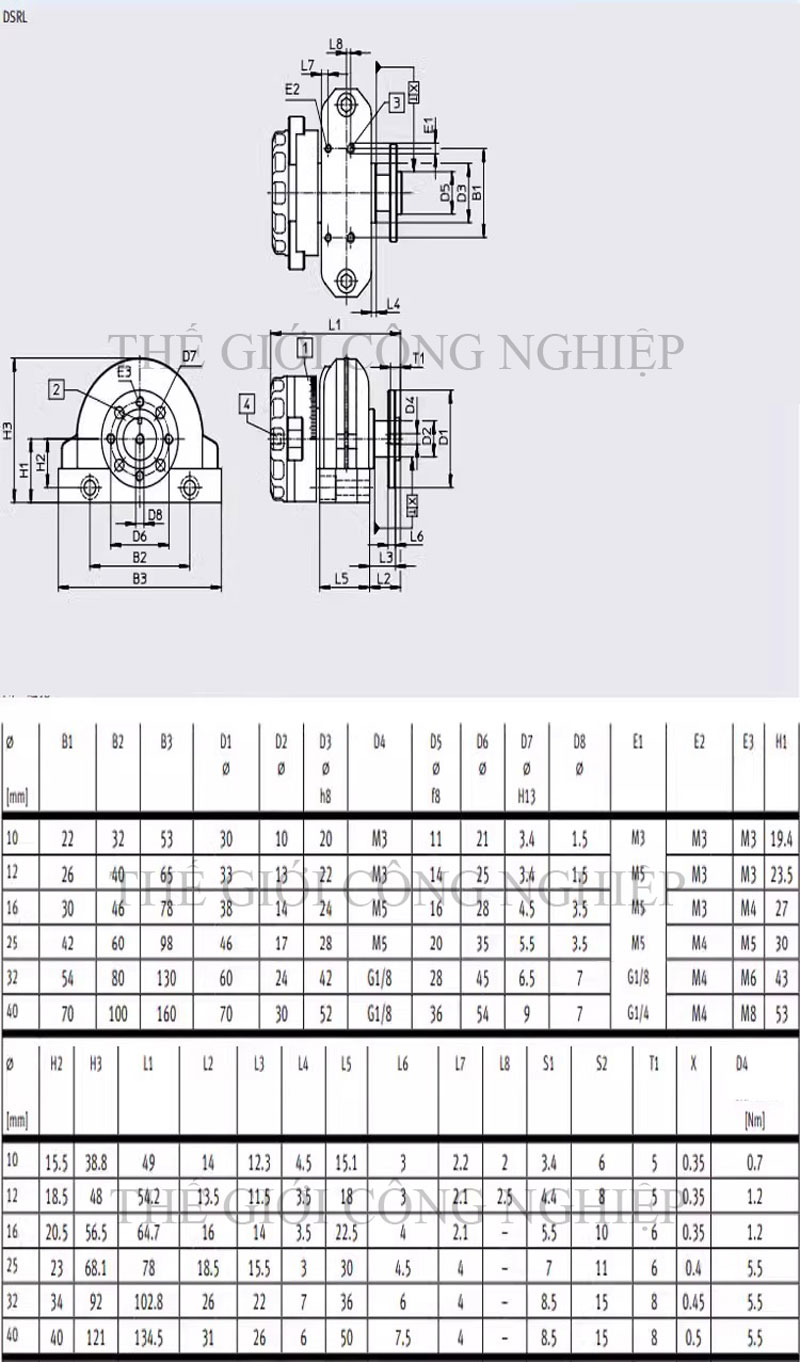

3. Đặc điểm kỹ thuật:

4. Ứng dụng:

• Dùng để xoay gá kẹp, cánh tay robot, mâm chia hướng trong dây chuyền lắp ráp.

• Ứng dụng trong dây chuyền phân loại sản phẩm tự động.

• Dùng trong hệ thống đảo chiều sản phẩm, xoay vị trí chi tiết cơ khí.

• Dùng trong máy đóng gói, hệ thống thao tác vật liệu, máy in, máy dán nhãn, v.v.

5. Ưu điểm nổi bật:

• Chuyển động xoay ổn định, chính xác, nhờ cơ cấu truyền động bánh răng – thanh răng.

• Thiết kế gọn nhẹ, dễ lắp đặt trong không gian hẹp.

• Tùy chỉnh góc quay linh hoạt (một số phiên bản có thể chỉnh góc quay).

• Hoạt động bền bỉ, phù hợp cho môi trường công nghiệp hoạt động liên tục.

• Hỗ trợ cảm biến hành trình, dễ tích hợp vào hệ thống tự động hóa.
