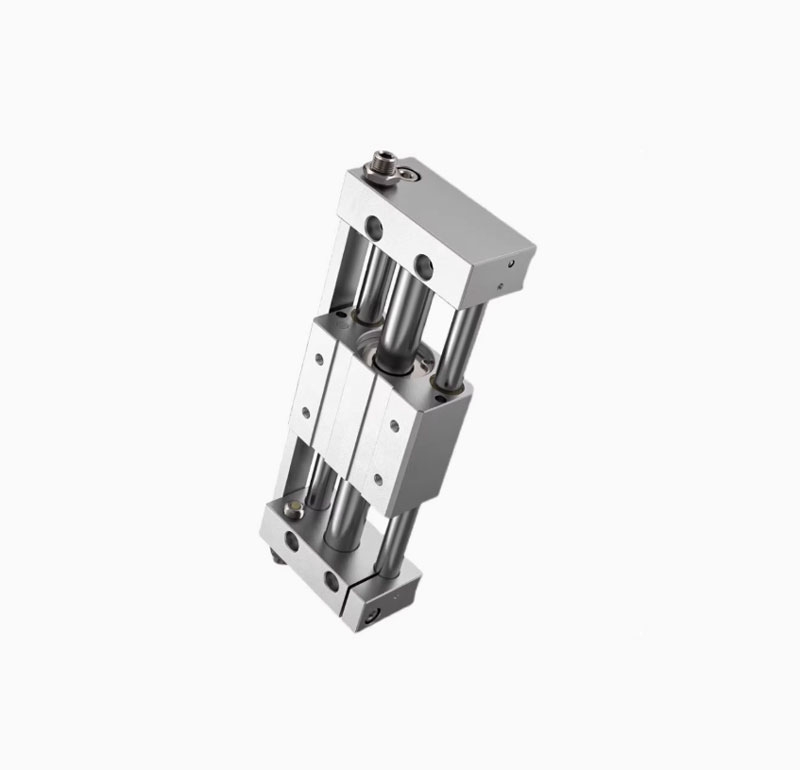

Mô Tả Chi Tiết: Xi Lanh Không Trục Dẫn Hướng Từ Tính Kiểu Airtac RMTL10/16/20/25/32/40
Xi lanh không trục từ tính dòng RMTL là phiên bản nâng cấp của dòng RMT, được tích hợp thêm hệ thống dẫn hướng đôi dạng thanh trượt hoặc ray trượt chính xác, giúp tăng khả năng chịu tải, chịu momen xoắn và nâng cao độ ổn định khi hoạt động ở hành trình dài hoặc tải nặng. Thiết kế tối ưu cho hệ thống tự động hóa, pick & place, bàn trượt CNC và các cơ cấu chuyển động tuyến tính yêu cầu độ cứng cao.
Cấu Tạo & Cơ Chế Hoạt Động:
-
Thân xi lanh: Làm từ hợp kim nhôm anod hóa bền nhẹ, chống ăn mòn, tản nhiệt tốt.
-
Pít-tông trong: Di chuyển bên trong xi lanh và tích hợp nam châm vĩnh cửu.
-
Bệ trượt ngoài: Truyền động thông qua từ tính, liên kết chặt chẽ với pít-tông nhưng không tiếp xúc trực tiếp, đảm bảo kín khí.
-
Ray dẫn hướng kép tích hợp (Linear Guide hoặc Thanh Trượt Đôi): Tăng cứng vững, giảm rung và chống xoay – thích hợp với tải nặng và chuyển động dài.
-
Cổng ren khí và lỗ gá tiêu chuẩn, dễ lắp đặt, kết nối vào hệ thống khí nén và khung máy.
Thông Số Kỹ Thuật Cơ Bản (theo từng mã):
| Mã xi lanh | Đường kính pít-tông (mm) | Lực đẩy tại 0.5MPa (N) | Lực giữ an toàn (N) | Áp suất làm việc | Hành trình tùy chỉnh |
|---|---|---|---|---|---|
| RMTL10 | 10 | ~39 | ~70 | 0.15 – 0.7 MPa | 50 – 2000 mm |
| RMTL16 | 16 | ~92 | ~140 | 0.15 – 0.7 MPa | 50 – 2500 mm |
| RMTL20 | 20 | ~157 | ~240 | 0.15 – 0.7 MPa | 50 – 3000 mm |
| RMTL25 | 25 | ~245 | ~380 | 0.15 – 0.7 MPa | 50 – 3500 mm |
| RMTL32 | 32 | ~402 | ~600 | 0.15 – 0.7 MPa | 50 – 4000 mm |
| RMTL40 | 40 | ~628 | ~950 | 0.15 – 0.7 MPa | 50 – 5000 mm |
Ưu Điểm Nổi Bật:
-
Dẫn hướng kép chắc chắn, chịu tải nặng, chống xoắn tốt.
-
Hoạt động êm ái, không rò rỉ khí, thích hợp môi trường sạch, khô.
-
Hành trình dài và chính xác, không cần không gian lắp đặt nhiều như xi lanh truyền thống.
-
Dễ kết hợp với cơ cấu robot, pick & place, bàn trượt CNC và thiết bị đóng gói.
Ứng Dụng:
-
Máy móc tự động hóa công nghiệp, robot gắp linh kiện, băng tải nhẹ, hệ thống định vị tuyến tính.
-
Thiết bị đóng gói, in ấn, khắc laser, chiết rót, cánh tay robot.
-
Lý tưởng cho các ứng dụng yêu cầu độ ổn định cao, tốc độ vừa, tải vừa đến nặng, đặc biệt là chuyển động ngang hành trình dài.
