Mô tả chi tiết
Xi lanh khí nén SMC CP96SDB là dòng xi lanh tiêu chuẩn theo chuẩn ISO 15552, do hãng SMC – Nhật Bản sản xuất, nổi bật với độ bền cao, độ chính xác ổn định và khả năng tùy biến đa dạng. Dòng CP96SDB có thiết kế 2 ty đẩy (double rod), giúp tăng độ cân bằng và độ chính xác khi làm việc, đặc biệt phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu lực đẩy và kéo đối xứng, chính xác.
Cấu tạo và đặc điểm:
-
Thân xi lanh: Hợp kim nhôm cao cấp, thiết kế rãnh tích hợp sẵn để gắn cảm biến hành trình.
-
Piston và gioăng: Được gia công chính xác, sử dụng gioăng chịu mài mòn cao, đảm bảo độ kín và tuổi thọ dài.
-
Kết cấu ty kép (double rod): Piston có trục xuyên suốt 2 đầu, giúp truyền lực đều, giảm hiện tượng lệch tâm.
-
Tích hợp đệm khí: Hạn chế va đập ở hành trình cuối, giúp thiết bị vận hành êm và bền hơn.

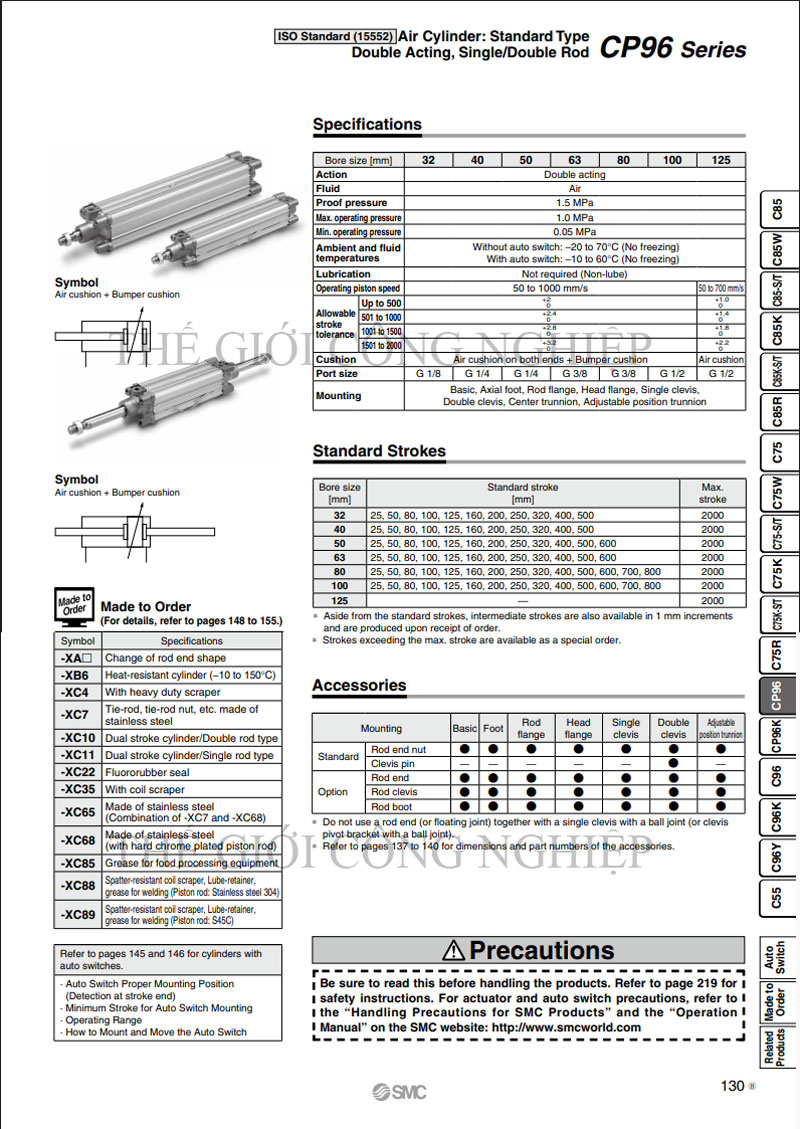

Thông số kỹ thuật:
-
Model: CP96SDB
-
Đường kính piston: 32 / 40 / 50 / 63 / 80 / 100 mm
-
Chiều dài hành trình: 25 / 50 / 75 / 100 / 150 / 200 mm (có thể đặt hàng hành trình khác theo yêu cầu)
-
Áp suất làm việc: 0.1 ~ 1.0 MPa
-
Áp suất tối đa: 1.5 MPa
-
Nhiệt độ hoạt động: -10°C đến +60°C
-
Tốc độ hoạt động: 50–1000 mm/s
-
Ngõ kết nối khí: Ren tiêu chuẩn M5 hoặc G1/8 ~ G1/2 tùy kích thước xi lanh
-
Loại truyền động: Khí nén, tác động kép (double acting)
-

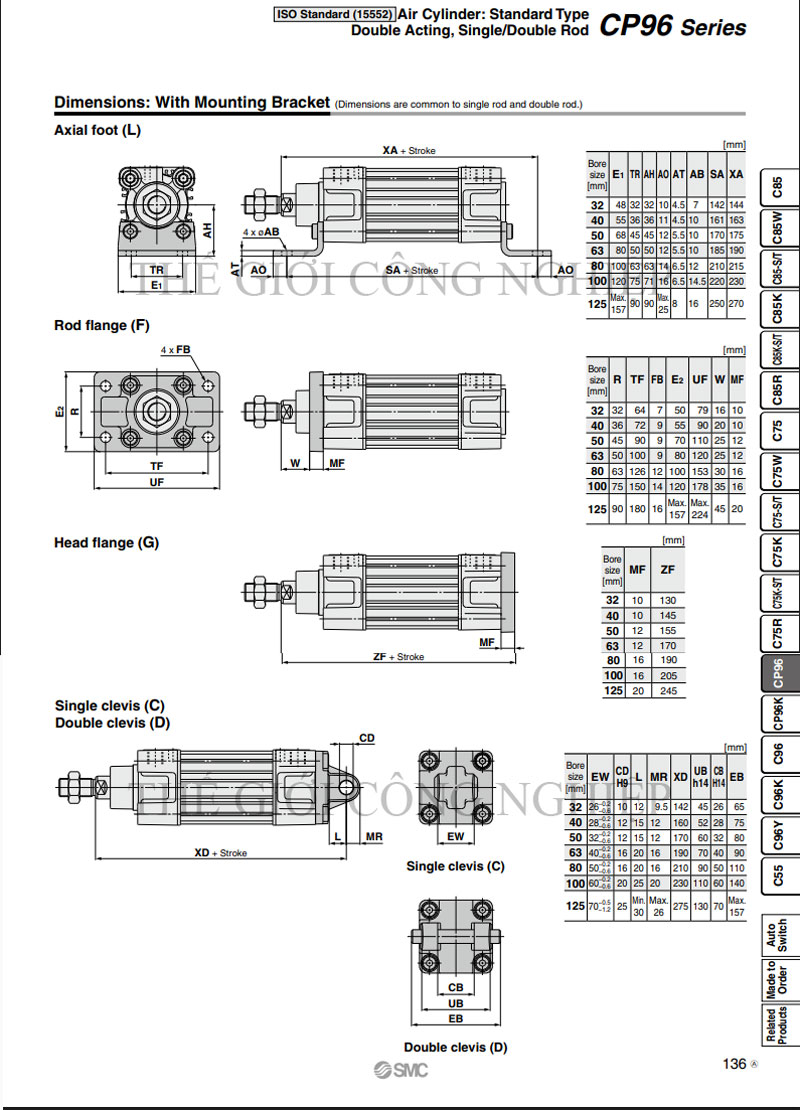

Tùy chọn: Gắn cảm biến hành trình, tùy chọn lắp đặt: chân đế, khớp trục, treo trần...
Ứng dụng:
-
Dây chuyền tự động hóa công nghiệp: Đẩy/kéo vật liệu, định vị sản phẩm, vận chuyển linh kiện.
-
Máy ép, máy đóng gói, máy dán nhãn: Chuyển động cơ cấu chính xác, hoạt động ổn định.
-
Ngành điện tử, bao bì, thực phẩm: Hoạt động sạch, ít rung, phù hợp không gian hẹp.
-
Hệ thống nâng – hạ tự động: Điều khiển chuyển động theo hành trình cố định, đồng đều hai chiều.
Ưu điểm nổi bật:
-
Độ bền cao, ít rò rỉ khí: Nhờ chất lượng vật liệu và gioăng cao cấp từ SMC.
-
Lắp đặt linh hoạt: Nhiều kiểu gá lắp tùy chọn, tích hợp cảm biến dễ dàng.
-
Vận hành êm ái, chống va đập: Nhờ hệ thống đệm khí tích hợp ở hành trình cuối.
-
Tiết kiệm khí nén: Thiết kế tối ưu, giảm tiêu hao năng lượng.
-
Dễ bảo trì và thay thế phụ tùng: Chuẩn quốc tế, linh kiện phổ biến.
