1. Tổng quan:

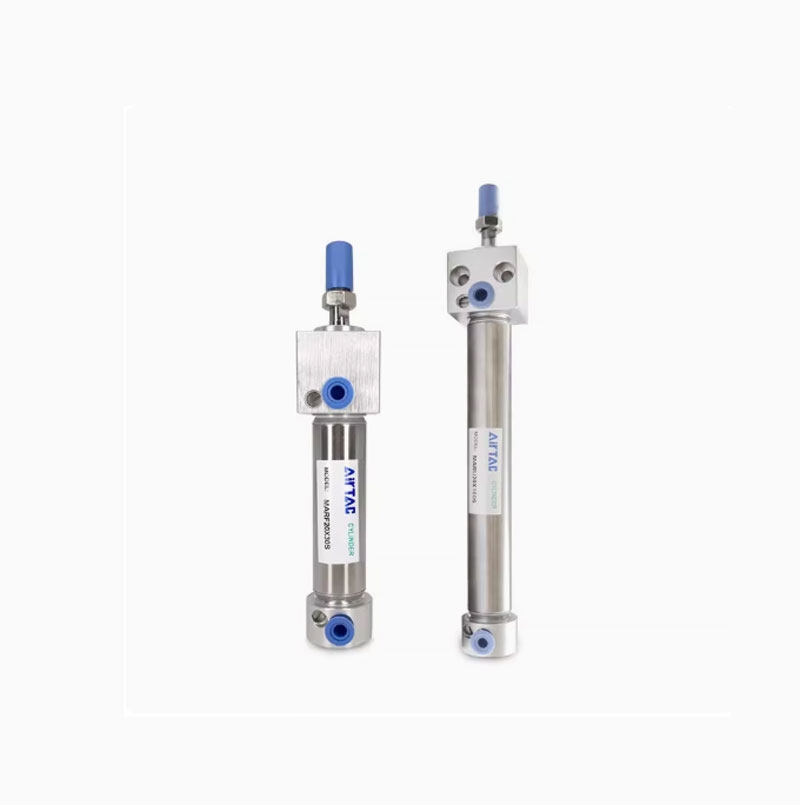

Xi lanh khí nén mini AIRTAC MARF / MARU là dòng xi lanh dạng tròn, thân nhỏ, thiết kế nhỏ gọn, nhẹ, phù hợp với những không gian lắp đặt hạn chế. Sản phẩm được sản xuất bởi AIRTAC – thương hiệu khí nén uy tín của Đài Loan, đáp ứng tốt các yêu cầu về độ bền, độ chính xác và tính linh hoạt trong lắp đặt.
2. Cấu tạo và đặc điểm kỹ thuật:
-
Thân xi lanh:
Dạng tròn, làm bằng hợp kim nhôm anod hóa, có độ cứng và chống ăn mòn cao. -
Nắp trước/sau:
Gia công bằng nhôm hoặc thép, chắc chắn, tích hợp lỗ ren lắp đặt. -
Piston và thanh ty:
Piston được làm từ vật liệu có ma sát thấp. Thanh ty bằng thép không gỉ SUS304, chống gỉ sét, chịu mài mòn tốt. -
Phớt (gioăng):
Làm từ vật liệu PU hoặc NBR, đảm bảo kín khí và chống rò rỉ. -
Đệm giảm chấn:
Trang bị đệm đàn hồi ở hai đầu giúp giảm chấn khi piston đến điểm cuối hành trình, tăng tuổi thọ xi lanh. -
Đầu nối khí:
Tích hợp ren tiêu chuẩn, dễ dàng kết nối với các loại dây dẫn khí.

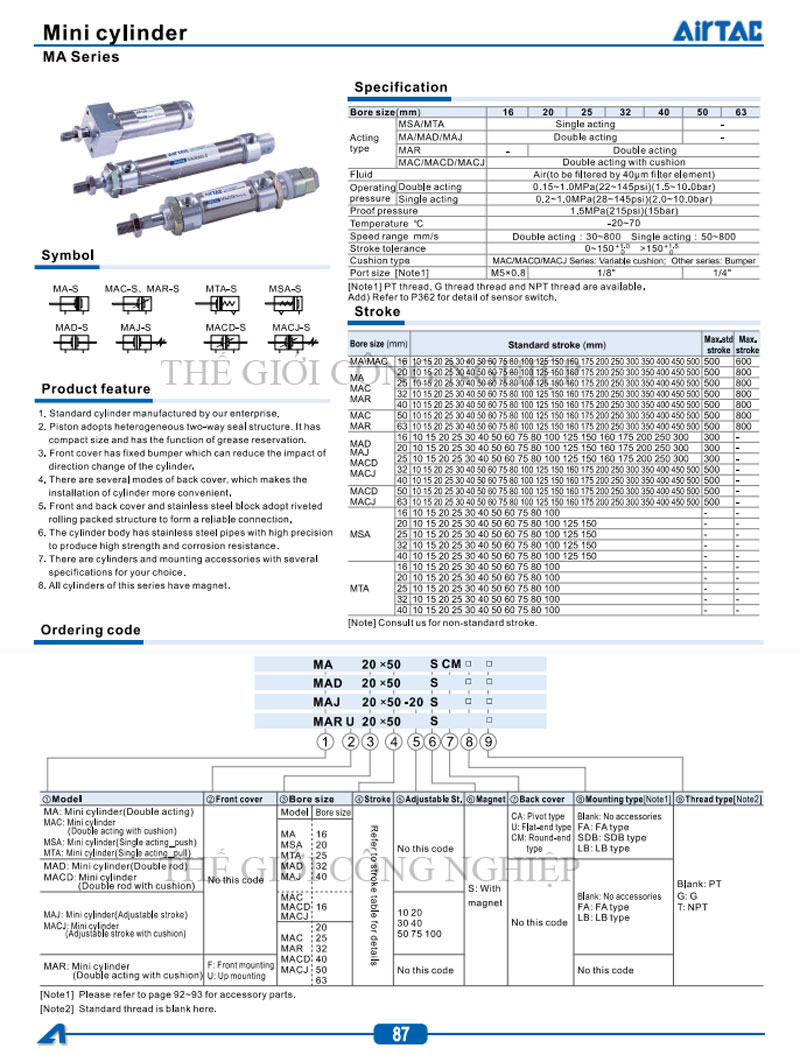

3. Thông số kỹ thuật cơ bản (tham khảo):
| Thông số | Giá trị |
|---|---|
| Đường kính xi lanh (Ø) | 20 / 25 / 32 / 40 mm |
| Hành trình tiêu chuẩn | 15 / 25 / 30 / 50 / 65 / 75 / 80 mm |
| Áp suất hoạt động | 0.1 ~ 1.0 MPa |
| Áp suất tối đa | 1.5 MPa |
| Nhiệt độ làm việc | -20°C đến 70°C |
| Môi trường hoạt động | Không khí sạch, khô, không có dầu |
Ghi chú: MARU là loại không có từ, MARF là loại có từ (nam châm) để dùng với cảm biến hành trình.
4. Ứng dụng:
-
Dùng trong máy đóng gói, máy in, máy ép, robot công nghiệp, băng tải…
-
Phù hợp cho các không gian hẹp trong cơ cấu tự động hóa.
-
Sử dụng trong các cơ cấu kẹp, đẩy, căn chỉnh chi tiết, lắp ráp linh kiện.
5. Ưu điểm nổi bật:
-
Thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế.
-
Hoạt động ổn định, phản hồi nhanh, tiết kiệm năng lượng.
-
Đa dạng kích thước hành trình, phù hợp nhiều nhu cầu.
-
Dòng MARF có từ, dễ kết hợp với cảm biến từ để điều khiển chính xác vị trí piston.
-
Giá thành hợp lý, linh kiện thay thế sẵn có.
