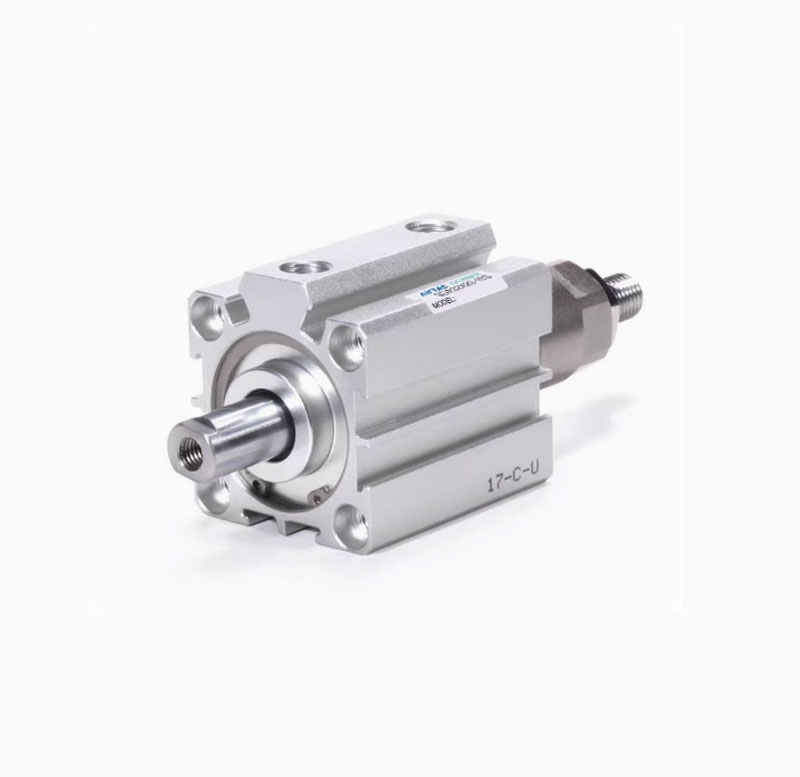

Xi Lanh Khí Nén AIRTAC SDAJ12/16/20/25 – Dạng Vuông, Điều Chỉnh Hành Trình, Tích Hợp Cảm Biến SB
Cấu tạo:
-
Dòng xi lanh dạng vuông thân ngắn thuộc series SDAJ của AIRTAC, tích hợp cơ cấu chặn hành trình điều chỉnh bằng cơ khí, cho phép tùy biến độ dài hành trình một cách linh hoạt.
-
Thân xi lanh làm từ hợp kim nhôm anod hóa, nhẹ, cứng vững và chống oxy hóa tốt.
-
Piston trượt được dẫn hướng chính xác bằng vòng dẫn composite, giảm ma sát, tăng tuổi thọ.
-
Có rãnh gắn cảm biến SB (tùy chọn) giúp phát hiện vị trí piston.
Chức năng điều chỉnh hành trình:
-
Thân xi lanh được thiết kế thêm vít chặn điều chỉnh cơ khí giúp giới hạn hành trình tùy ý trong phạm vi cho phép (thường +/- 5mm hoặc hơn tùy loại).
-
Có thể cài đặt các điểm dừng trung gian mà không cần lắp thêm công tắc cơ học ngoài.
Thông số kỹ thuật (tham khảo):
| Thông số | SDAJ12 | SDAJ16 | SDAJ20 | SDAJ25 |
|---|---|---|---|---|
| Đường kính piston | 12 mm | 16 mm | 20 mm | 25 mm |
| Hành trình tiêu chuẩn | 10–75 mm (tuỳ chọn) | 10–75 mm (tuỳ chọn) | 10–75 mm (tuỳ chọn) | 10–75 mm (tuỳ chọn) |
| Áp suất làm việc | 0.1 – 0.9 MPa | 0.1 – 0.9 MPa | 0.1 – 0.9 MPa | 0.1 – 0.9 MPa |
| Áp suất tối đa | 1.35 MPa | 1.35 MPa | 1.35 MPa | 1.35 MPa |
| Nhiệt độ môi trường | 0 – 60°C | 0 – 60°C | 0 – 60°C | 0 – 60°C |
| Cổng kết nối khí | M5 / G1/8 | M5 / G1/8 | G1/8 | G1/8 |
| Tùy chọn cảm biến | Cảm biến từ SB | Cảm biến từ SB | Cảm biến từ SB | Cảm biến từ SB |
Ứng dụng:
-
Sử dụng trong máy đóng gói, máy lắp ráp tự động, dây chuyền sản xuất công nghiệp cần điều chỉnh linh hoạt vị trí ép hoặc đẩy.
-
Phù hợp cho các kết cấu nhỏ gọn nhờ thiết kế dạng vuông thân ngắn.
-
Lý tưởng cho các hệ thống cần giới hạn hành trình tùy biến mà không cần thay thế xi lanh.
Ưu điểm nổi bật:
-
Điều chỉnh hành trình dễ dàng, không cần thay đổi cấu trúc cơ khí.
-
Kích thước nhỏ gọn, phù hợp không gian hẹp.
-
Dễ tích hợp cảm biến hành trình, hỗ trợ điều khiển tự động.
-
Thân xi lanh bền nhẹ, hiệu suất ổn định, vận hành êm.
