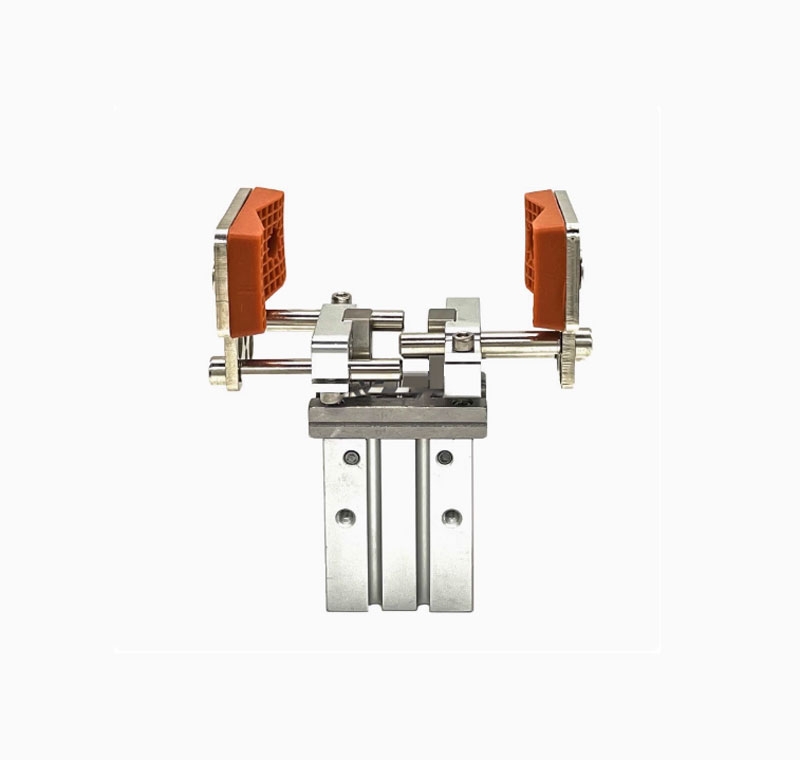

Xi Lanh Kẹp Khí Nén MHZ2-16/20D – Chấu Kẹp Song Song Cho Tay Gắp Robot, Miệng Kẹp Rộng, Kèm Giá Đỡ Điều Chỉnh
Cấu tạo:
-
Là dòng xi lanh kẹp khí nén dạng chấu song song, hoạt động theo nguyên lý khí nén ép hai ngàm kẹp đóng/mở song song với nhau.
-
Trang bị 2 chấu kẹp thép cứng, có phiên bản miệng kẹp mở rộng, giúp tăng khả năng tiếp xúc và giữ chắc các chi tiết lớn hơn.
-
Tích hợp giá đỡ điều chỉnh bằng vít trượt hoặc khe trượt, cho phép căn chỉnh vị trí lắp đặt linh hoạt trên tay gắp hoặc cơ cấu gá.
Chất liệu:
-
Thân xi lanh làm từ nhôm anod hóa, nhẹ, bền và chống oxy hóa.
-
Ngàm kẹp bằng thép hợp kim hoặc inox, chịu lực tốt, chống mài mòn.
-
Gioăng phớt chống rò khí, đảm bảo hoạt động ổn định, tuổi thọ cao.
Thông số kỹ thuật cơ bản:
| Thuộc tính | MHZ2-16D | MHZ2-20D |
|---|---|---|
| Đường kính piston | 16 mm | 20 mm |
| Hành trình kẹp (tổng) | ~10 mm | ~10 mm |
| Lực kẹp (áp suất 0.6 MPa) | 29 N | 41 N |
| Áp suất hoạt động | 0.1 – 0.7 MPa | 0.1 – 0.7 MPa |
| Nhiệt độ làm việc | 0 – 60°C | 0 – 60°C |
| Cổng khí | M5 hoặc ren nhỏ tiêu chuẩn | M5 hoặc ren nhỏ tiêu chuẩn |
| Giá đỡ gắn ngoài | Có thể điều chỉnh được | Có thể điều chỉnh được |
Ứng dụng:
-
Sử dụng trong các tay gắp robot tự động, dây chuyền lắp ráp, thiết bị pick & place, gá jig cơ khí chính xác…
-
Phù hợp với những chi tiết có kích thước vừa và nhỏ, cần kẹp chắc, chính xác cao, thao tác nhanh.
-
Miệng kẹp mở rộng giúp kẹp tốt hơn các chi tiết có bề mặt phẳng, dẹt hoặc to bản.
Ưu điểm nổi bật:
-
Kẹp song song ổn định, lực kẹp đều 2 bên, giảm sai lệch chi tiết.
-
Lắp đặt dễ dàng, tương thích nhiều vị trí nhờ giá đỡ điều chỉnh.
-
Miệng kẹp mở rộng cho phạm vi ứng dụng lớn hơn.
-
Hoạt động bền bỉ, bảo trì thấp, phù hợp vận hành liên tục.
