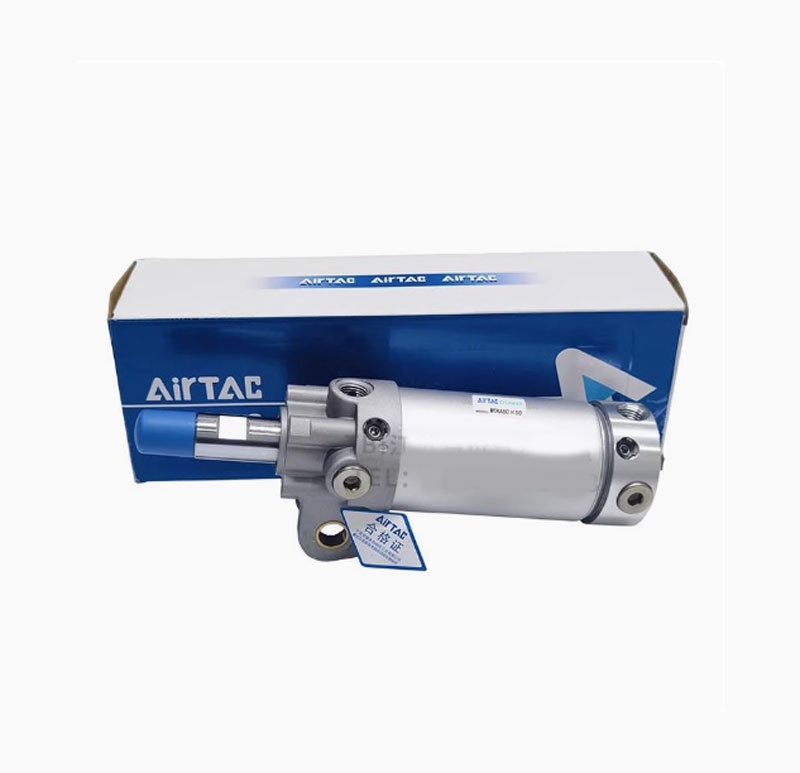

Xi Lanh Kẹp Hàn MCKA / MCKB – Dòng Kẹp Khí Nén Chống Xoay

Mô tả chi tiết Xi Lanh Kẹp Hàn MCKA / MCKB – Dòng Kẹp Khí Nén Chống Xoay

Xi lanh kẹp hàn MCKA / MCKB là dòng xi lanh khí nén chuyên dụng trong ứng dụng kẹp giữ vật thể trong các hệ thống tự động hóa, đặc biệt trong dây chuyền hàn hoặc gá định vị chi tiết cơ khí. Thiết kế tối ưu giúp chống xoay, chịu nhiệt tốt và có khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

1. Cấu tạo:

Thân xi lanh: Làm từ hợp kim nhôm hoặc thép mạ chống gỉ, có độ bền cao, chịu được va đập và môi trường nhiệt độ cao trong xưởng hàn.
Pít-tông và trục dẫn hướng: Trang bị cơ cấu chống xoay (anti-rotation mechanism) giúp pít-tông di chuyển tuyến tính mà không bị lệch hướng, duy trì chính xác vị trí kẹp.
Tay kẹp: Có thể tùy chọn kiểu kẹp song song hoặc vuông góc; phần đầu tay kẹp có thể gia công thêm để phù hợp với chi tiết cần giữ.
Bạc dẫn hướng: Sử dụng bạc tự bôi trơn hoặc bạc dẫn hướng chống mài mòn để tăng tuổi thọ và độ chính xác.
Đệm giảm chấn: Tích hợp ở cuối hành trình giúp giảm rung lắc khi xi lanh về cuối chu kỳ.

2. Chất liệu:

Thân xi lanh: Nhôm anod hóa hoặc thép không gỉ.
Trục kẹp: Thép tôi cứng, phủ chống oxi hóa.
Ron phớt: Cao su chịu nhiệt hoặc Viton chống ăn mòn bởi tia lửa hàn và dầu công nghiệp.

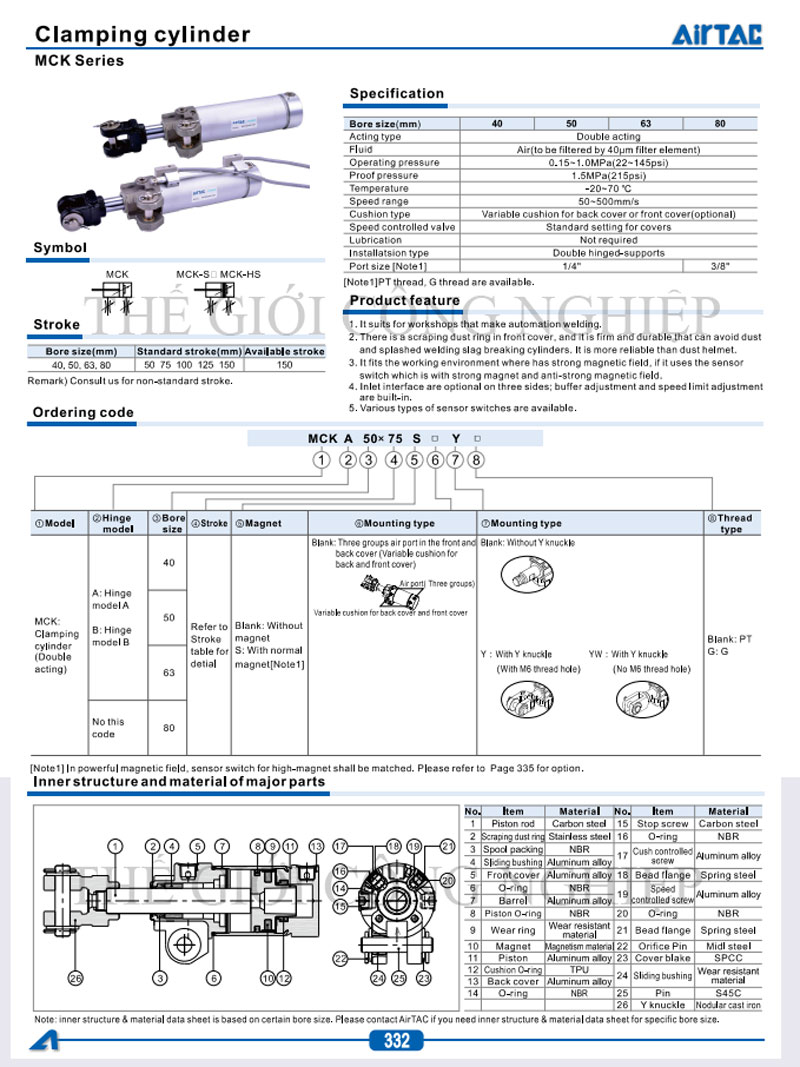

3. Đặc điểm kỹ thuật:

Thông số	MCKA	MCKB
Đường kính piston	20, 25, 32, 40, 50 mm	20, 25, 32, 40, 50 mm
Hành trình	10 ~ 50 mm tùy model	10 ~ 50 mm tùy model
Áp suất làm việc	0.15 ~ 0.7 MPa	0.15 ~ 0.7 MPa
Góc mở tay kẹp	90°, 120° tùy chọn	90°, 120° tùy chọn
Tốc độ làm việc	50 ~ 500 mm/s	50 ~ 500 mm/s
Nhiệt độ môi trường	-10°C ~ 70°C (không đông đá)	-10°C ~ 70°C (không đông đá)

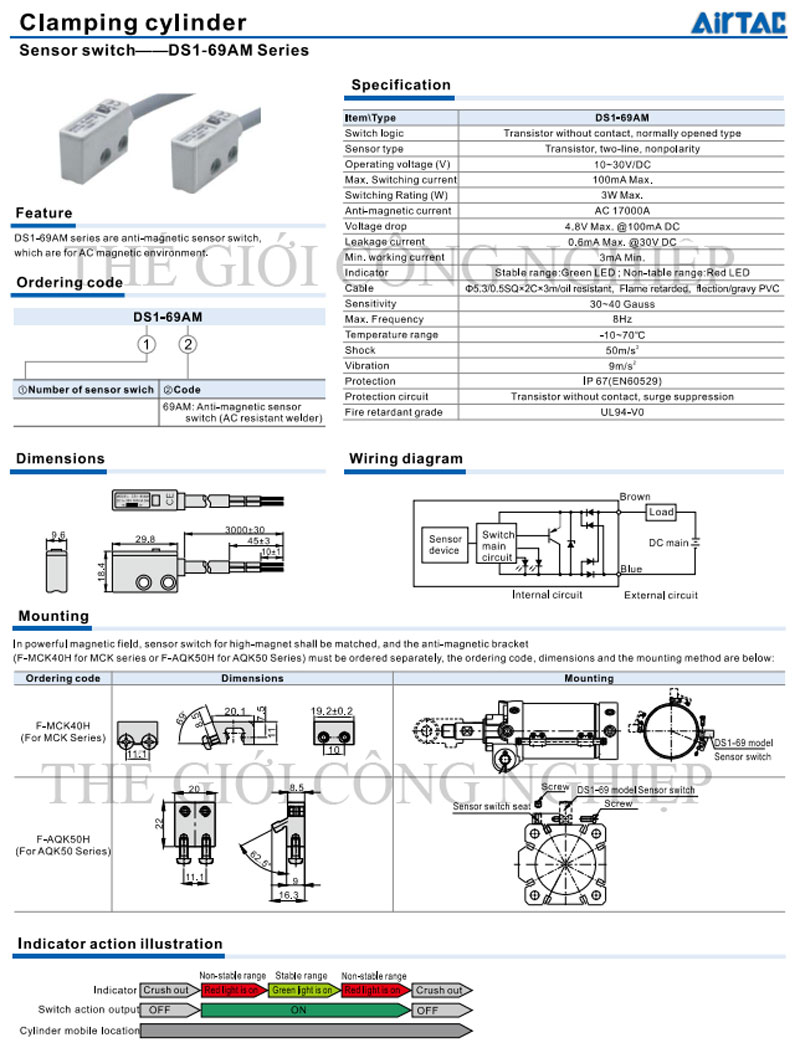

Tùy chọn cảm biến	Có hỗ trợ cảm biến từ	Có hỗ trợ cảm biến từ

4. Ứng dụng:

Kẹp giữ chi tiết trong dây chuyền hàn robot tự động.
Định vị sản phẩm trong các tổ hợp gá jig hàn hoặc gá kiểm tra.
Sử dụng trong dây chuyền lắp ráp, đóng gói, nơi cần kẹp giữ chính xác và lặp lại liên tục.
Các môi trường có nhiều bụi, tia lửa, hoặc nhiệt độ cao, nhờ thiết kế chống chịu tốt.
