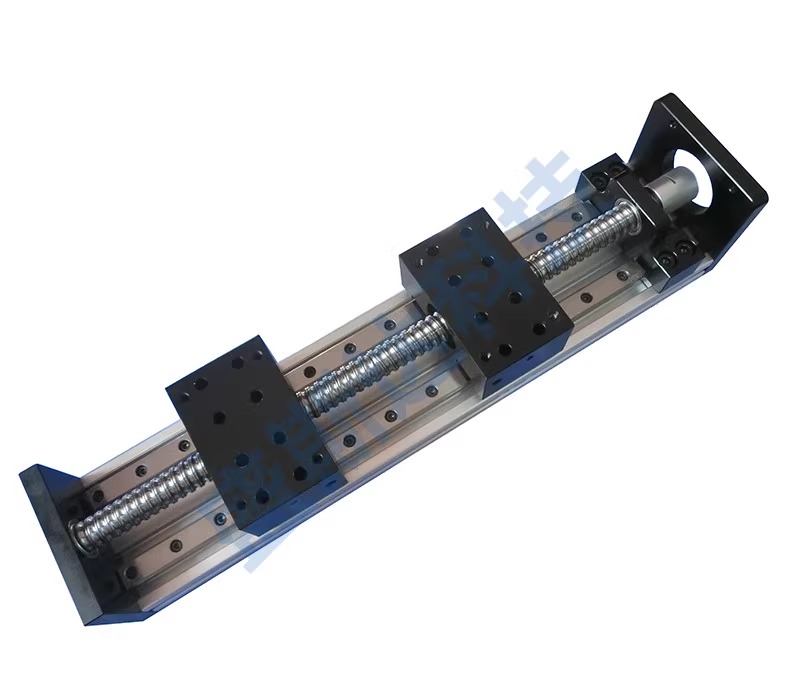

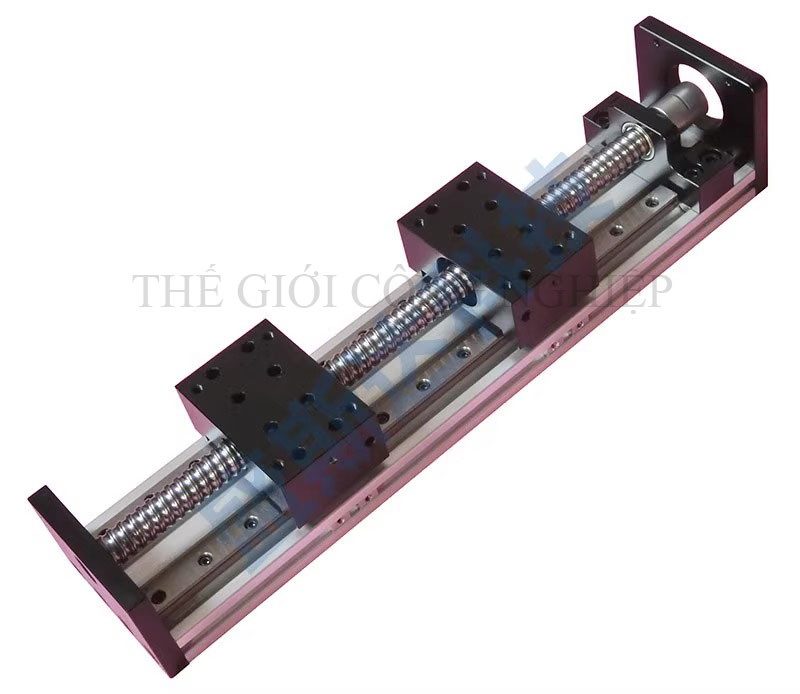

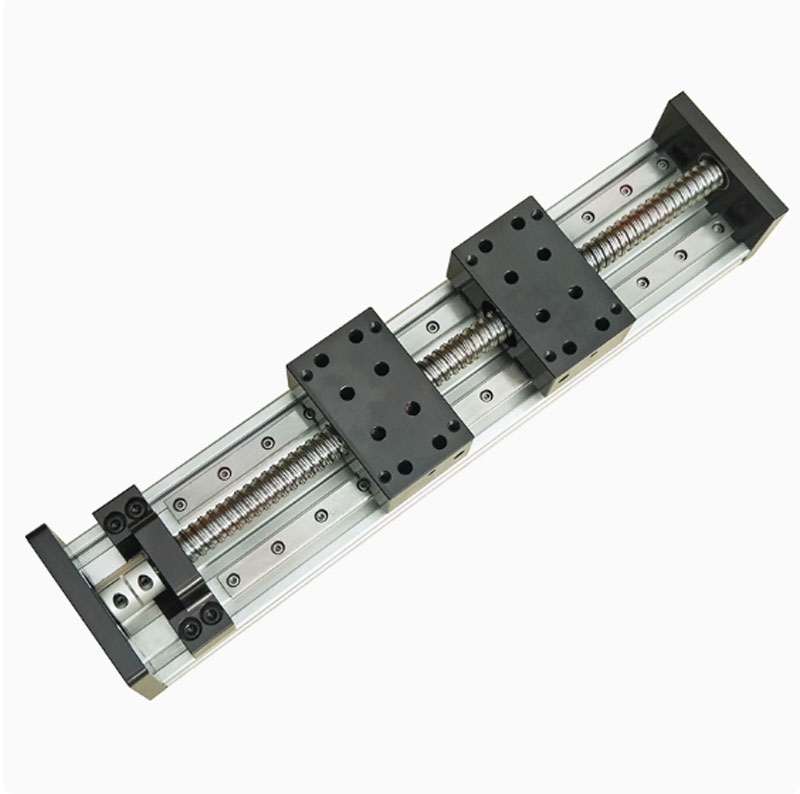

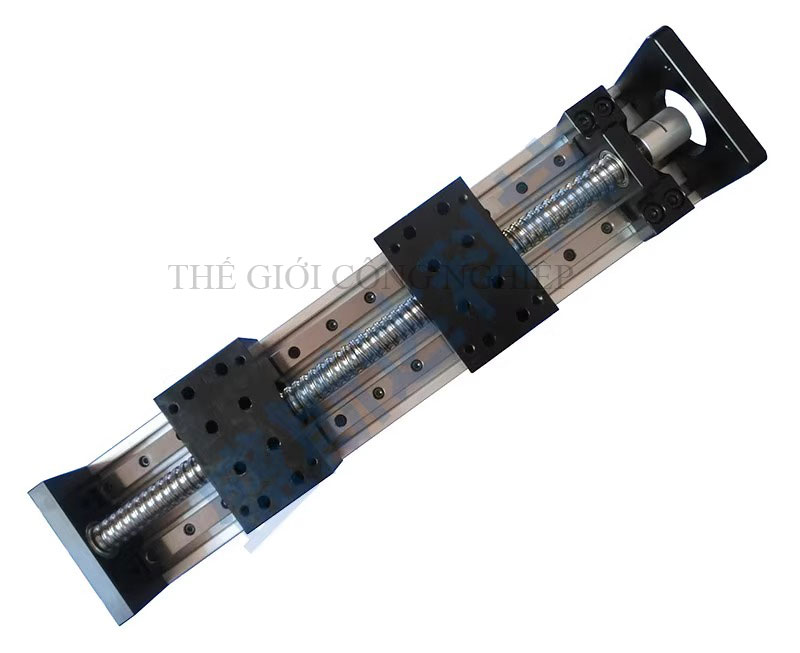

Bộ bàn trượt vít me tiến lùi hai chiều kết hợp trục vít và thanh trượt vuông đôi
1. Cấu tạo
Bộ bàn trượt vít me kết hợp thanh trượt vuông đôi là thiết bị cơ khí chính xác, được thiết kế để cung cấp chuyển động tịnh tiến ổn định và chính xác. Cấu tạo chính bao gồm:
-
Bàn trượt: Là phần di chuyển chính, chế tạo từ hợp kim nhôm hoặc thép, đảm bảo độ bền cao, trọng lượng nhẹ và chịu lực tốt. Bề mặt bàn có các lỗ lắp đặt tiêu chuẩn để gắn phôi hoặc công cụ.
-
Vít me bi (trục vít): Làm từ thép hợp kim cứng, có ren chính xác cao, giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ mượt và chính xác cao.
-
Đai ốc bi: Gắn trên vít me bi, đóng vai trò quan trọng trong việc chuyển đổi lực. Đai ốc này giảm thiểu ma sát, tăng tuổi thọ và độ chính xác.
-

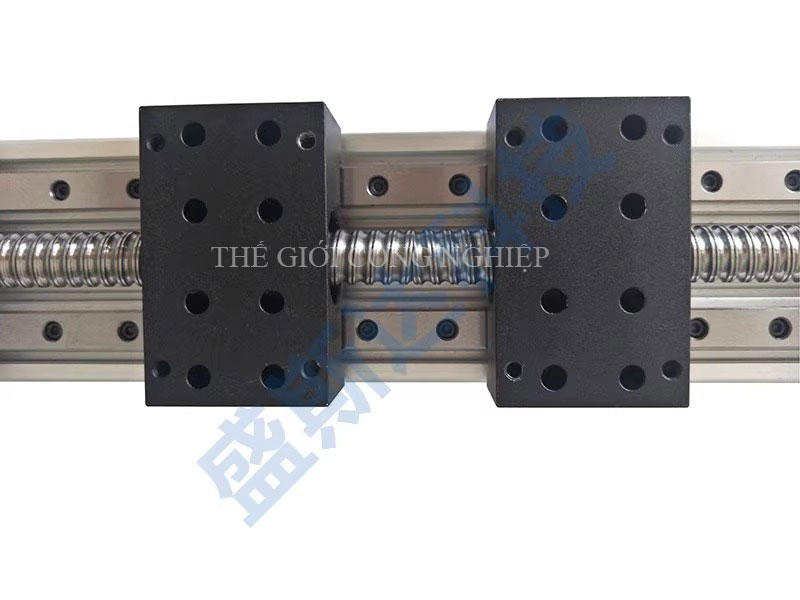

Thanh trượt vuông đôi: Gồm hai thanh trượt vuông song song, kết hợp với gối đỡ bi trượt (block) giúp bàn trượt di chuyển mượt mà, hạn chế rung lắc và đảm bảo khả năng chịu tải lớn.
-

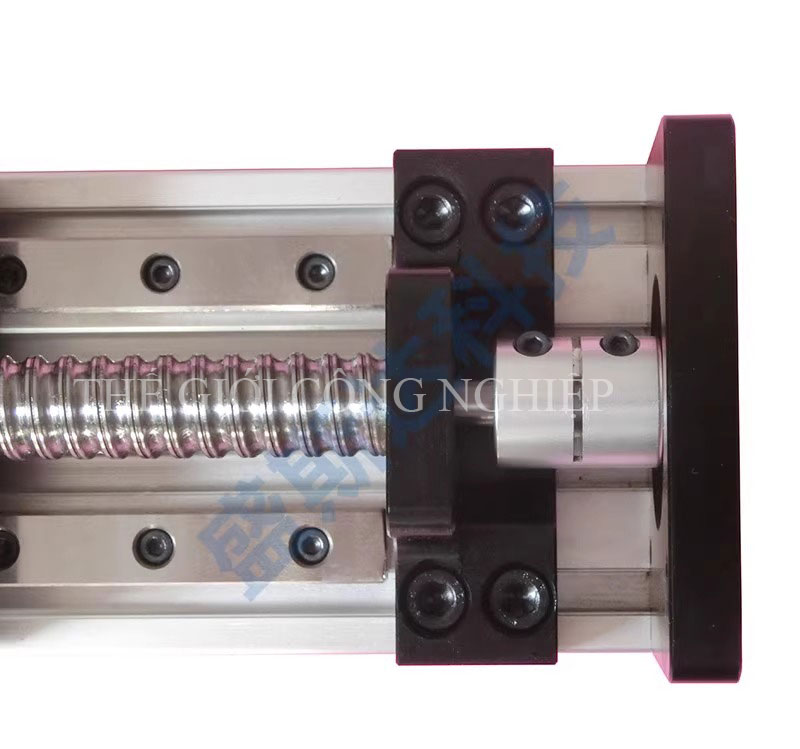

Gối đỡ vít me: Gắn ở hai đầu trục vít để cố định và định hướng chuyển động, đảm bảo trục vít hoạt động ổn định.
-

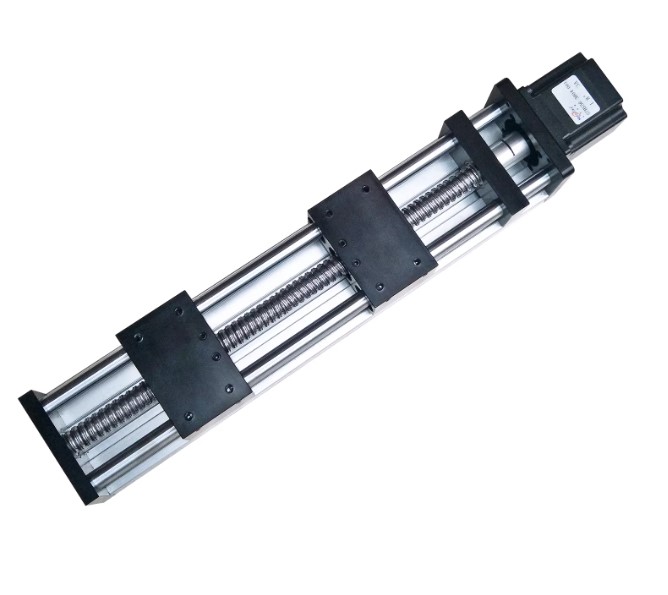

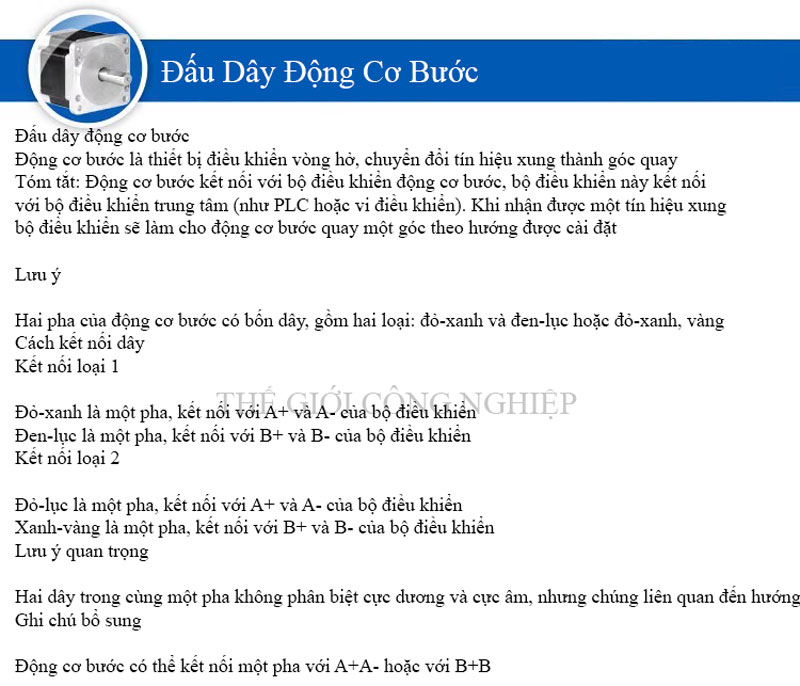

Cơ cấu truyền động: Kết nối với động cơ bước hoặc servo thông qua khớp nối linh hoạt, cung cấp lực quay chính xác.
-

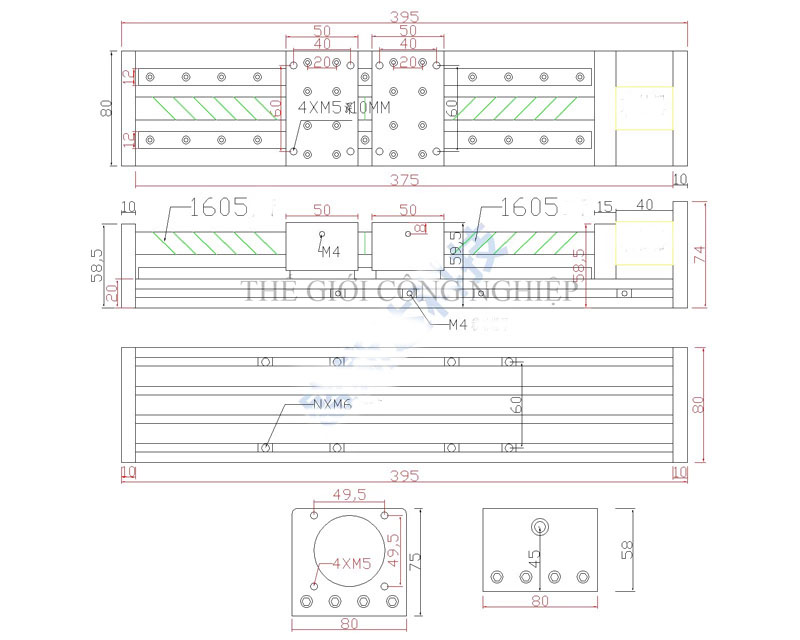

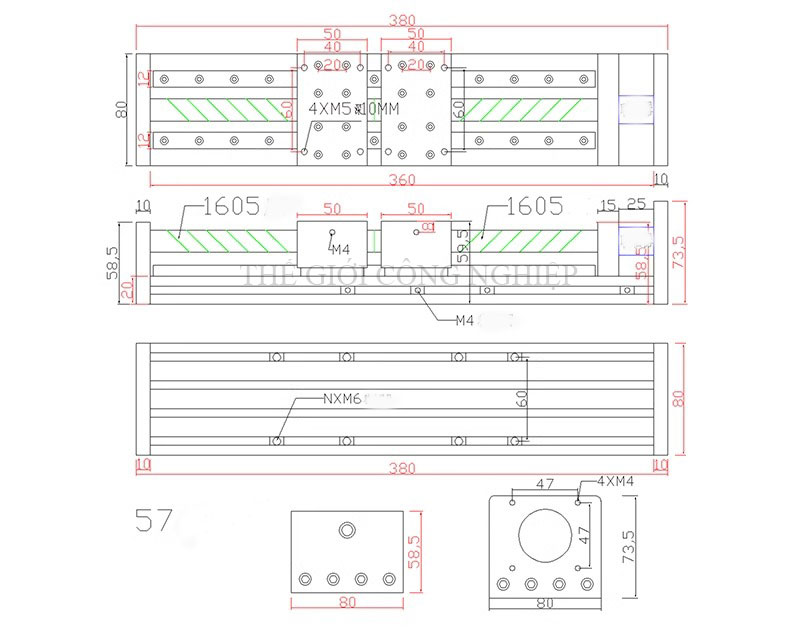

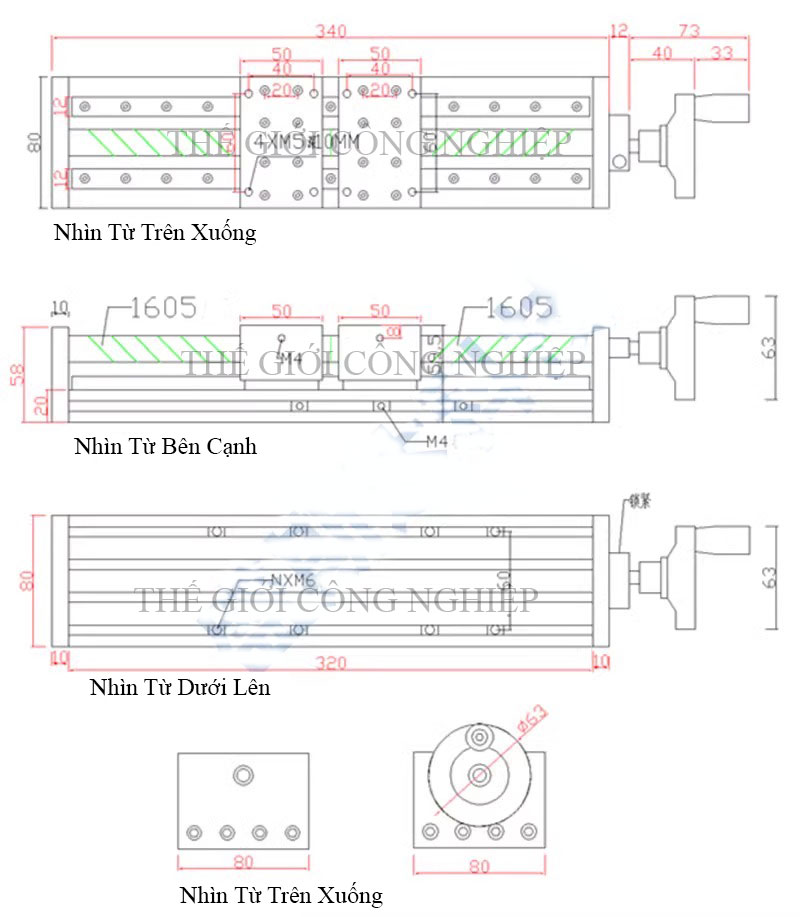

Lỗ lắp đặt tiêu chuẩn: Trên thân bàn trượt và khung có các lỗ gắn tiêu chuẩn (M5, M6, M8) giúp dễ dàng tích hợp vào các hệ thống máy móc khác nhau.
2. Chất liệu
- Thân bàn trượt và thanh trượt: Làm từ hợp kim nhôm hoặc thép carbon cao cấp, xử lý nhiệt để tăng độ cứng và khả năng chống ăn mòn.
- Vít me bi và gối đỡ: Làm từ thép hợp kim, bề mặt được xử lý mạ chống gỉ, đảm bảo độ bền và độ chính xác lâu dài.
- Block trượt: Làm từ hợp kim cứng, tích hợp bi trượt, đảm bảo chuyển động mượt mà trên thanh trượt vuông.
3. Ứng dụng
- Sử dụng trong máy CNC, máy phay, máy tiện, và các hệ thống gia công cơ khí chính xác.
- Ứng dụng trong máy in 3D, máy khắc laser, hoặc các thiết bị tự động hóa.
- Phù hợp với các dây chuyền sản xuất tự động để di chuyển hoặc định vị chính xác phôi.
- Dùng trong các ngành công nghiệp chế tạo linh kiện điện tử, chế tạo khuôn mẫu, và các thiết bị yêu cầu độ chính xác cao.

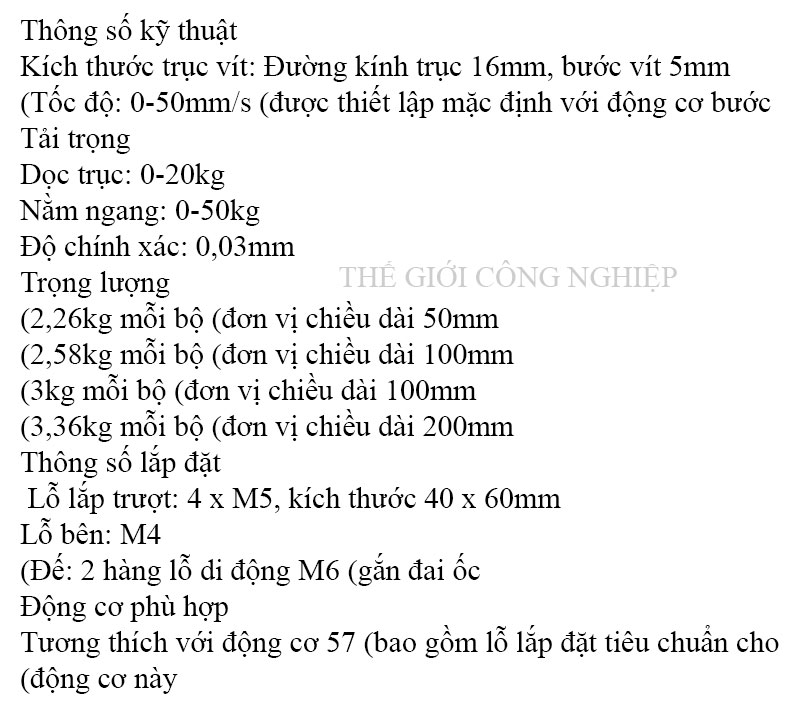

4. Mô tả chi tiết

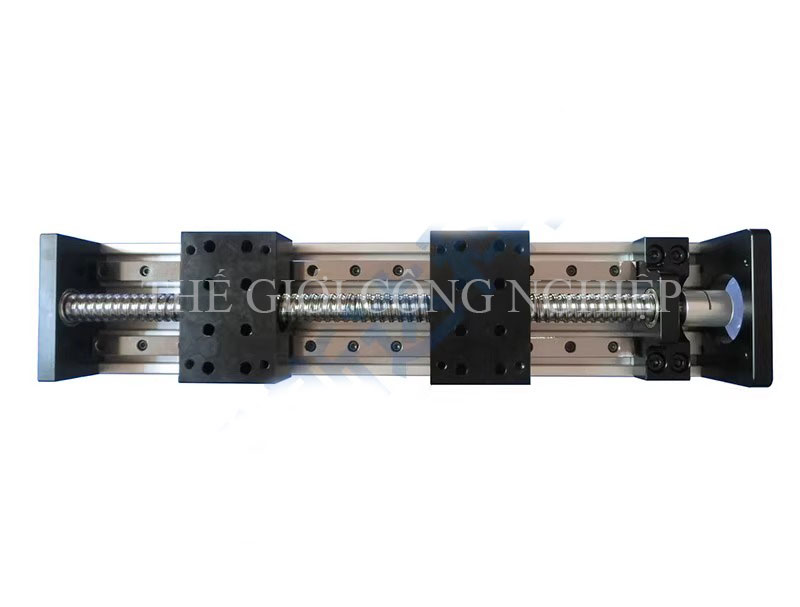

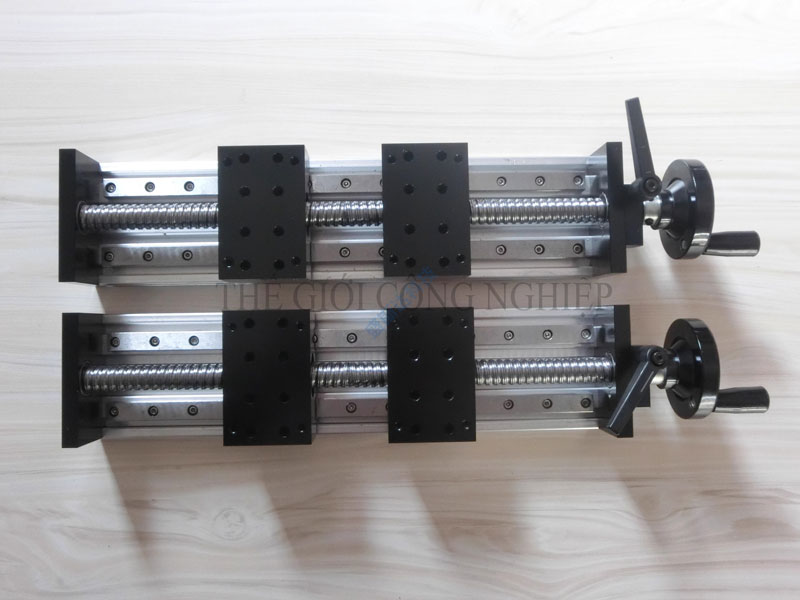

Bộ bàn trượt vít me tiến lùi hai chiều sử dụng thanh trượt vuông đôi giúp tăng khả năng chịu tải và độ ổn định so với các loại thanh trượt thông thường. Vít me bi đảm bảo chuyển động chính xác, giảm ma sát, tăng tuổi thọ thiết bị. Thanh trượt vuông đôi mang lại khả năng di chuyển mượt mà, hỗ trợ tải trọng lớn mà không làm mất độ chính xác.

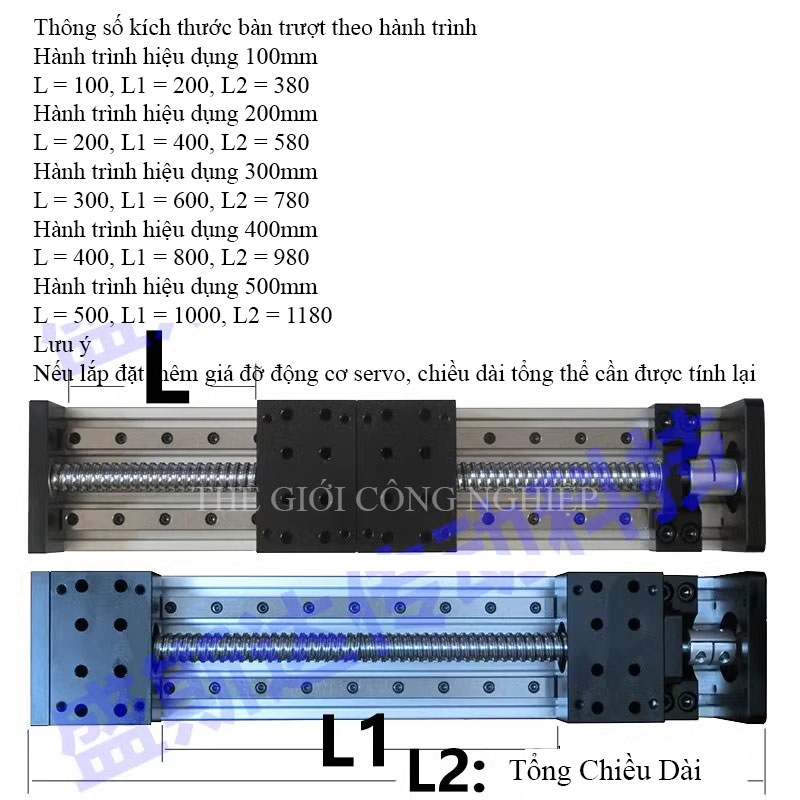

Hệ thống này cho phép điều chỉnh hành trình chuyển động linh hoạt tùy thuộc vào kích thước bàn trượt và chiều dài vít me. Động cơ servo hoặc bước kết hợp với vít me đảm bảo độ chính xác cao, thích hợp cho các hệ thống tự động hóa yêu cầu độ lặp lại cao. Các gối đỡ và bạc đạn ở đầu vít me đảm bảo hoạt động ổn định và bền bỉ.
5. Ưu điểm
- Độ chính xác cao: Vít me bi và thanh trượt vuông đảm bảo chuyển động mượt mà, chính xác đến 0.01mm.
- Tải trọng lớn: Thanh trượt vuông đôi và block trượt chịu được tải trọng cao, phù hợp với các phôi lớn hoặc nặng.
- Độ bền vượt trội: Chất liệu cao cấp và xử lý bề mặt giúp chống mài mòn và gỉ sét.
- Dễ dàng tích hợp: Thiết kế tiêu chuẩn, dễ dàng lắp đặt vào các hệ thống máy móc.
- Đa năng: Ứng dụng rộng rãi trong gia công cơ khí, in 3D, khắc laser, và các hệ thống tự động hóa.
6. Lợi ích khi sử dụng
- Tăng năng suất: Thời gian lắp đặt nhanh, giảm thiểu thời gian ngừng máy.
- Giảm sai sót: Hạn chế rung lắc, đảm bảo độ chính xác trong gia công.
- Hiệu quả cao: Tối ưu hóa cho các dây chuyền sản xuất tự động hoặc gia công hàng loạt.
Bộ bàn trượt vít me kết hợp thanh trượt vuông đôi là lựa chọn tối ưu cho các ứng dụng yêu cầu chuyển động ổn định, chính xác và độ bền cao, phù hợp với các hệ thống cơ khí hiện đại.
