Bàn Trượt Vít Me Chính Xác FG20 Có Nắp Che

Mô tả chi tiết Bàn Trượt Vít Me Chính Xác FG20 Có Nắp Che

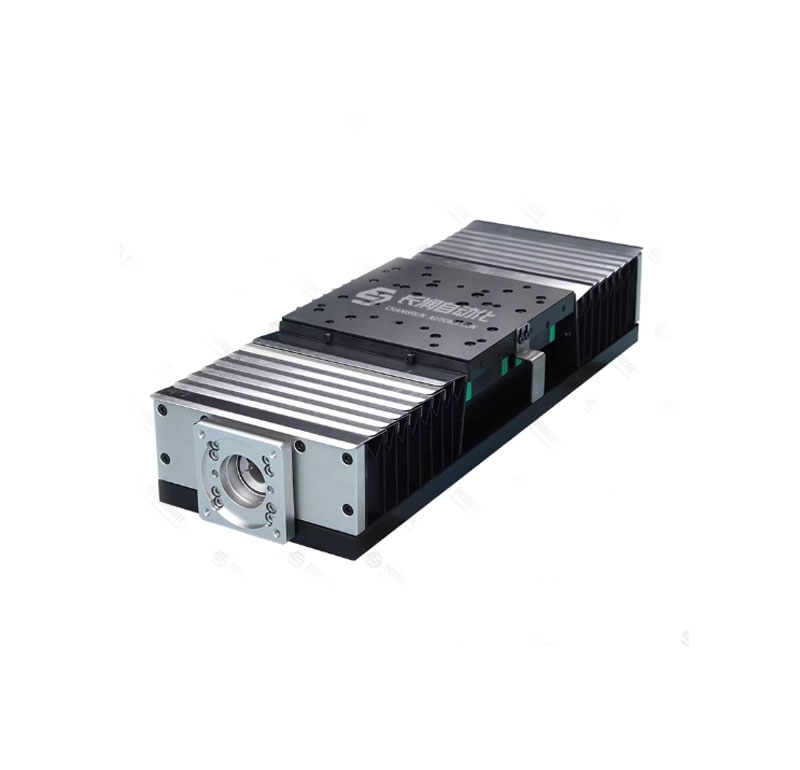

Bàn trượt vít me chính xác FG20 là module truyền động tuyến tính sử dụng cơ cấu vít me bi kết hợp ray dẫn hướng tuyến tính, được thiết kế cho các ứng dụng yêu cầu độ chính xác cao, độ ổn định lớn và khả năng chịu tải tốt. Sản phẩm tích hợp sẵn khung kết cấu cứng vững và nắp che bảo vệ, giúp đảm bảo hiệu suất làm việc lâu dài trong môi trường công nghiệp.

Cơ cấu truyền động chính sử dụng vít me bi đường kính 20mm, với các tùy chọn bước ren 5mm, 10mm và 20mm, cho phép cân bằng giữa độ chính xác và tốc độ di chuyển. Vít me được gia công chính xác cao (các cấp C7/C5/C3 tùy chọn), đảm bảo độ lặp lại nhỏ, vận hành êm và giảm thiểu sai số truyền động trong quá trình làm việc.

Hệ dẫn hướng sử dụng ray trượt vuông tiêu chuẩn HGH20 kết hợp con trượt HGH20CA, giúp tăng độ cứng vững, giảm rung động và đảm bảo chuyển động mượt mà ngay cả khi chịu tải lớn. Kết cấu này phù hợp cho cả chuyển động ngang và đứng, với khả năng tải cao và độ ổn định tốt.

Bàn trượt FG20 được trang bị nắp che bảo vệ (dạng bellow hoặc tấm che), giúp ngăn bụi, phoi và tạp chất xâm nhập vào vít me và ray trượt, từ đó kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Khung thân thường được chế tạo từ thép hoặc hợp kim nhôm định hình, đảm bảo độ cứng cao và chống biến dạng khi làm việc.

Sản phẩm có thể kết hợp linh hoạt với động cơ bước (stepper) hoặc động cơ servo, đáp ứng đa dạng nhu cầu về tốc độ và độ chính xác trong các hệ thống tự động hóa. Hành trình làm việc được thiết kế theo tiêu chuẩn hoặc gia công theo yêu cầu, phù hợp với nhiều ứng dụng khác nhau.

Bàn trượt vít me FG20 được ứng dụng rộng rãi trong máy CNC, máy khắc laser, hệ thống pick & place, robot công nghiệp, dây chuyền sản xuất tự động và các thiết bị cơ khí chính xác. Việc sử dụng module này giúp nâng cao độ chính xác, tăng hiệu suất làm việc và tối ưu hóa độ bền cho toàn hệ thống.
