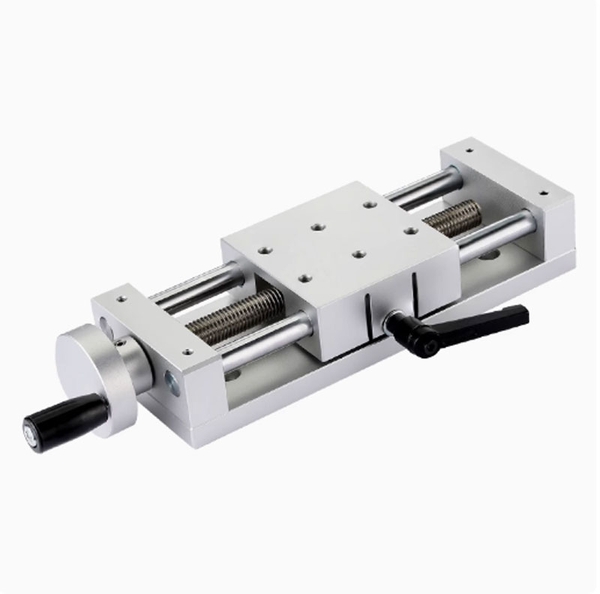

Mô tả chi tiết Bàn Trượt XKST/XYKST/XYZKST:
1. Cấu tạo và chất liệu:
- Cấu tạo:

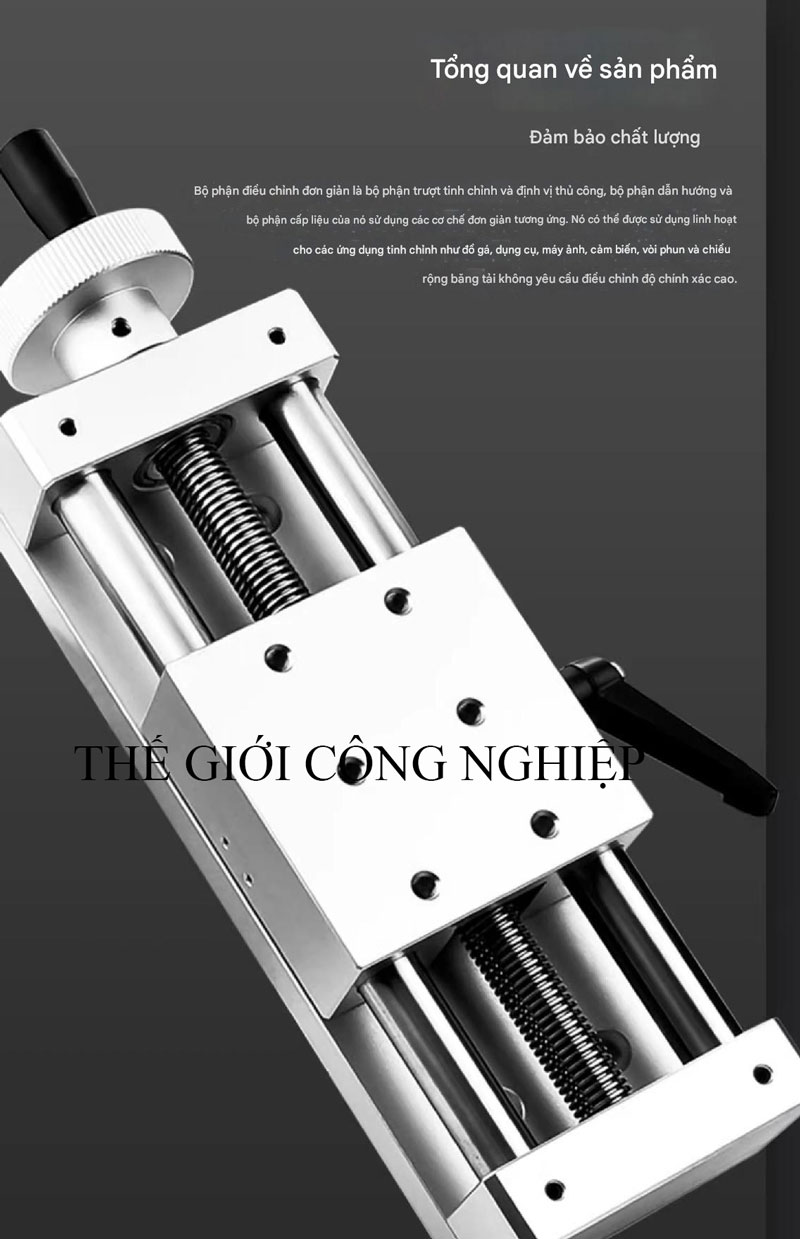

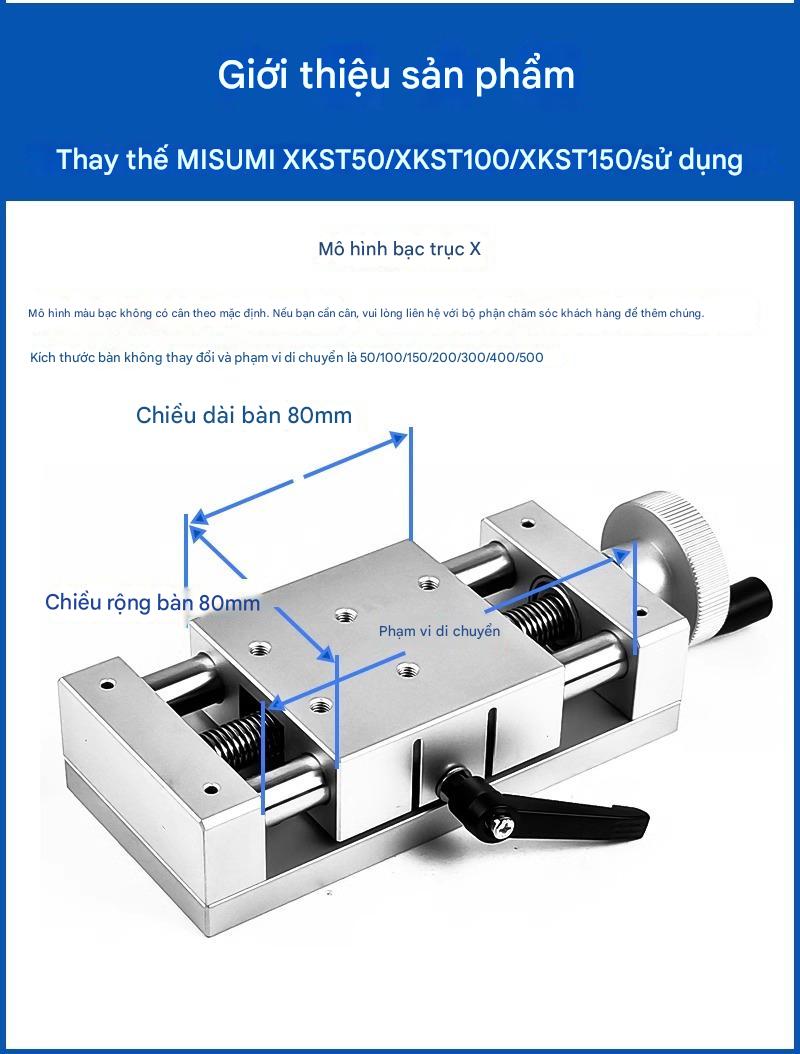

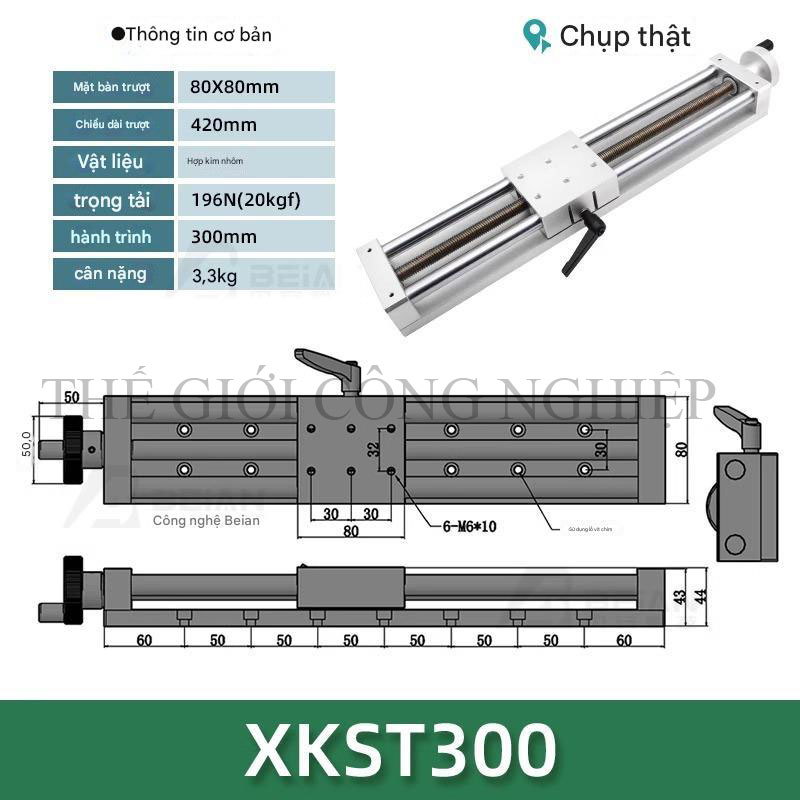

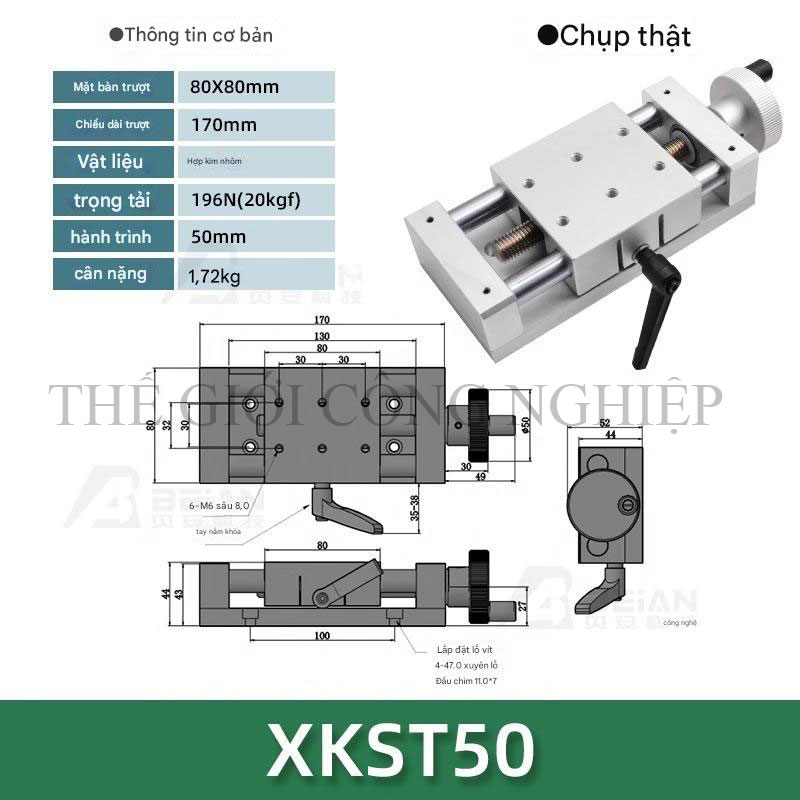

- XKST: Bàn trượt đơn trục (Single-Axis Stage), được thiết kế cho các chuyển động chính xác dọc theo một trục duy nhất.

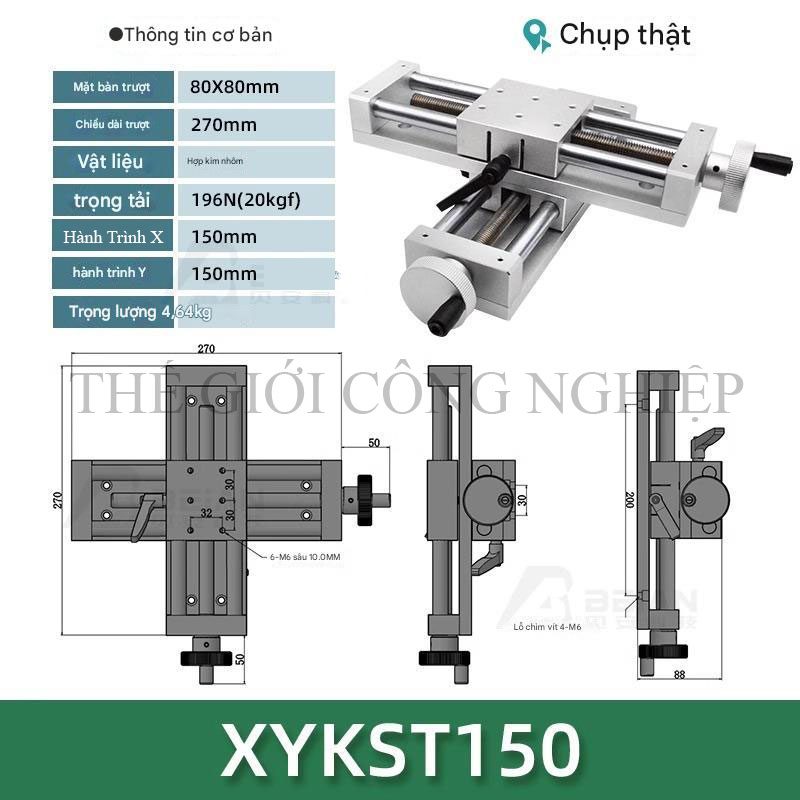

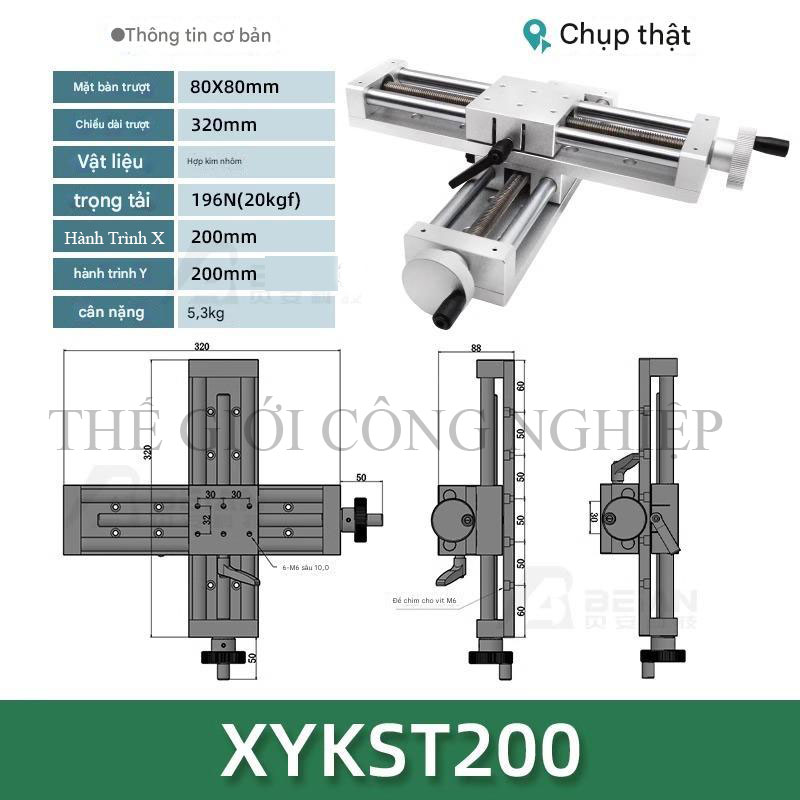

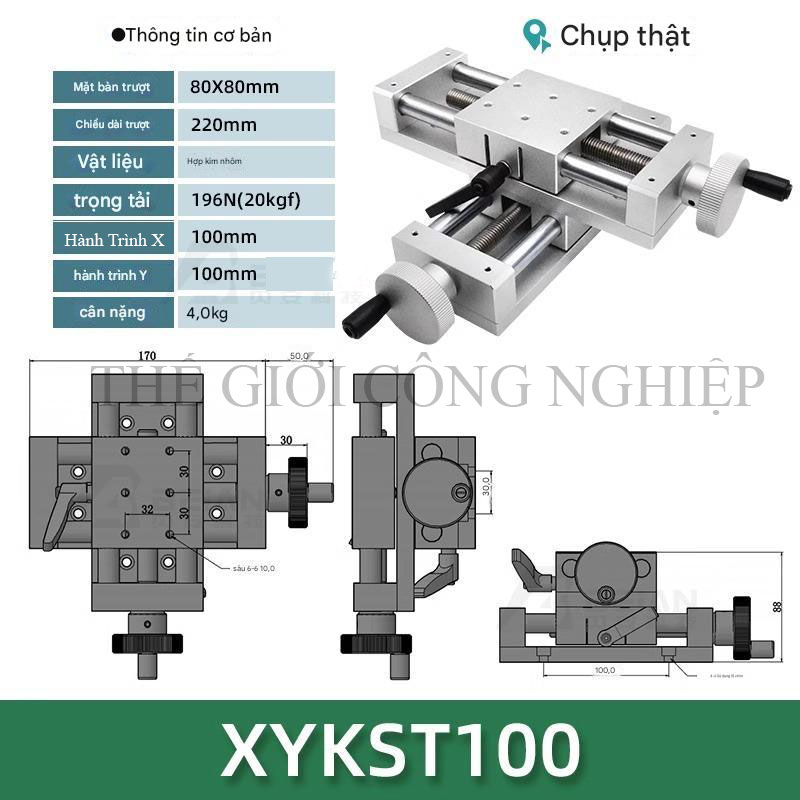

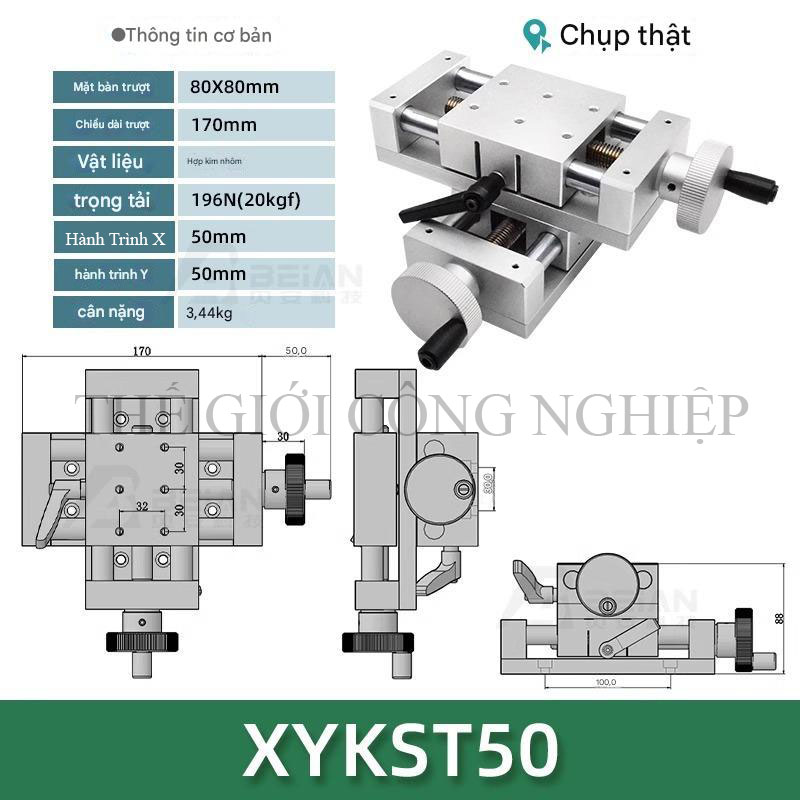

- XYKST: Bàn trượt hai trục (Dual-Axis Stage), cho phép di chuyển trên hai trục X và Y, đảm bảo độ linh hoạt trong thao tác.

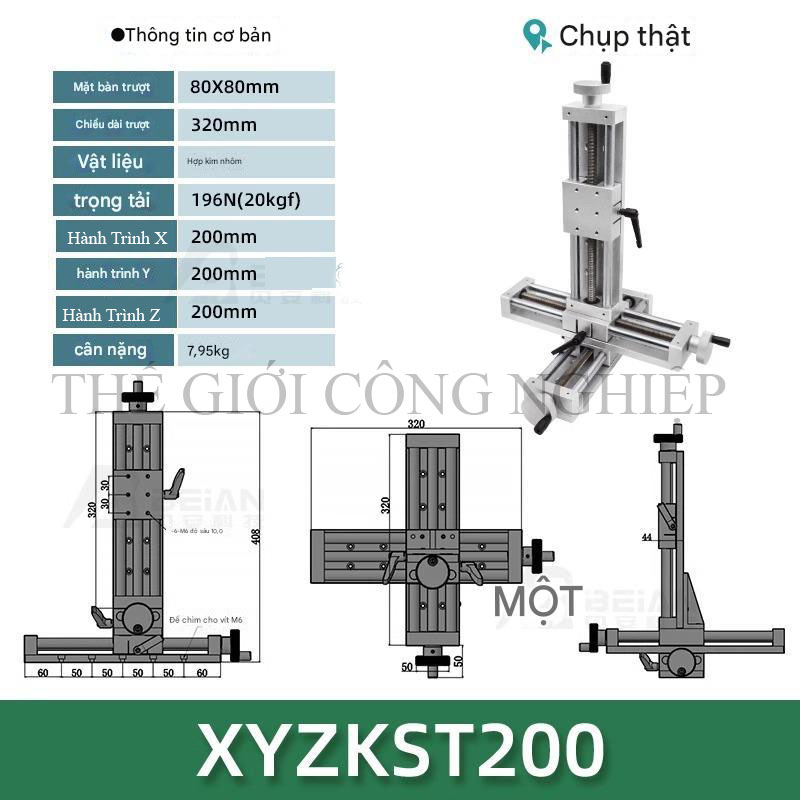

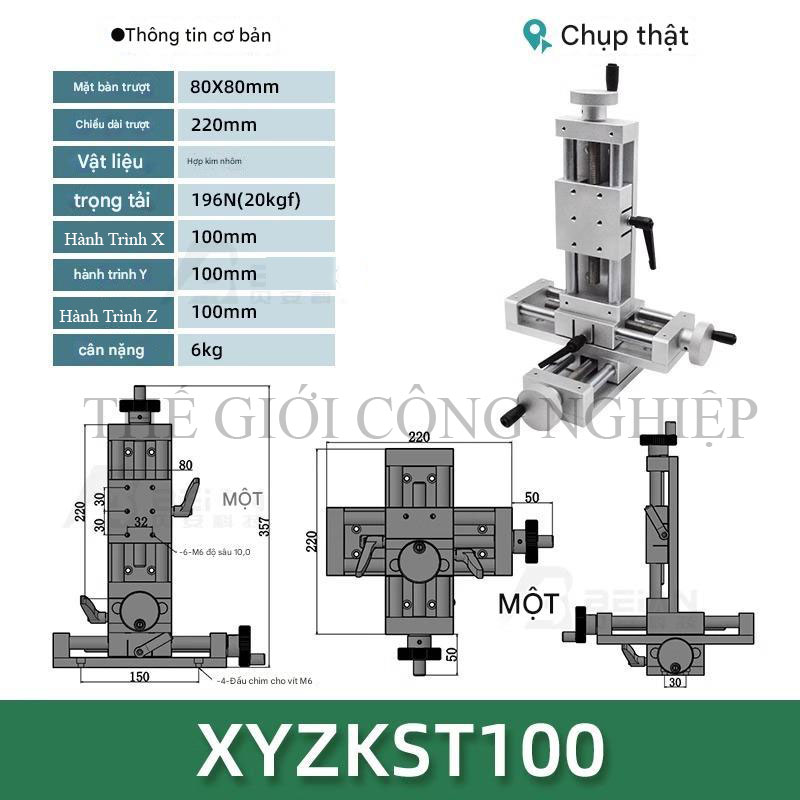

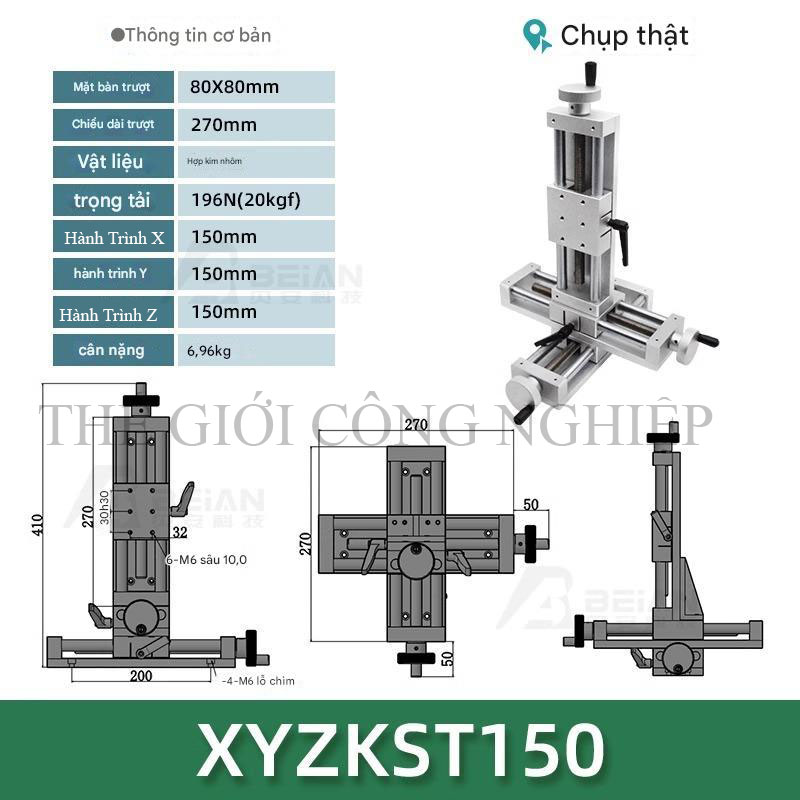

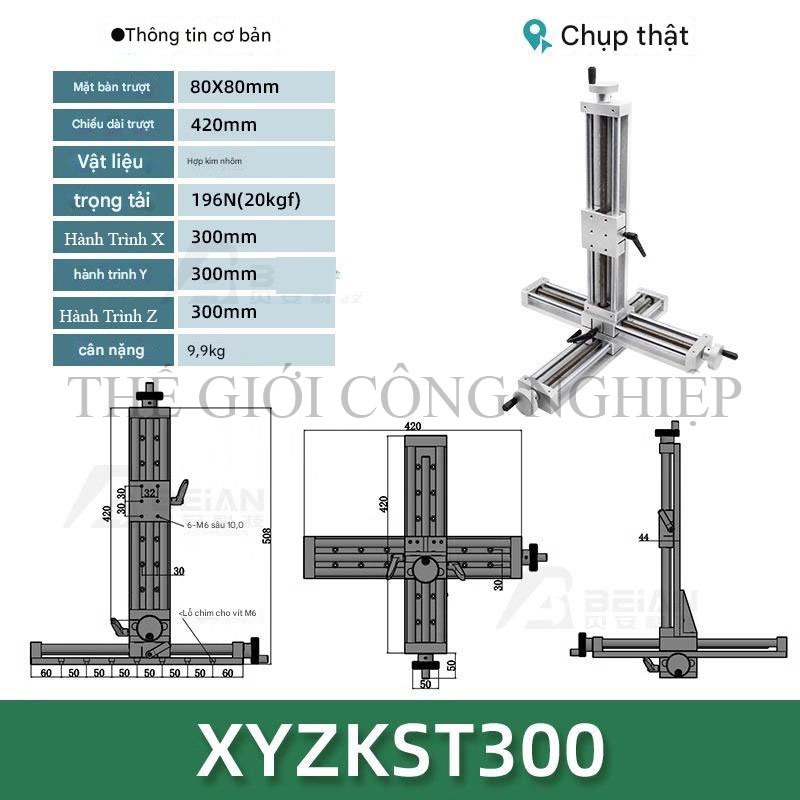

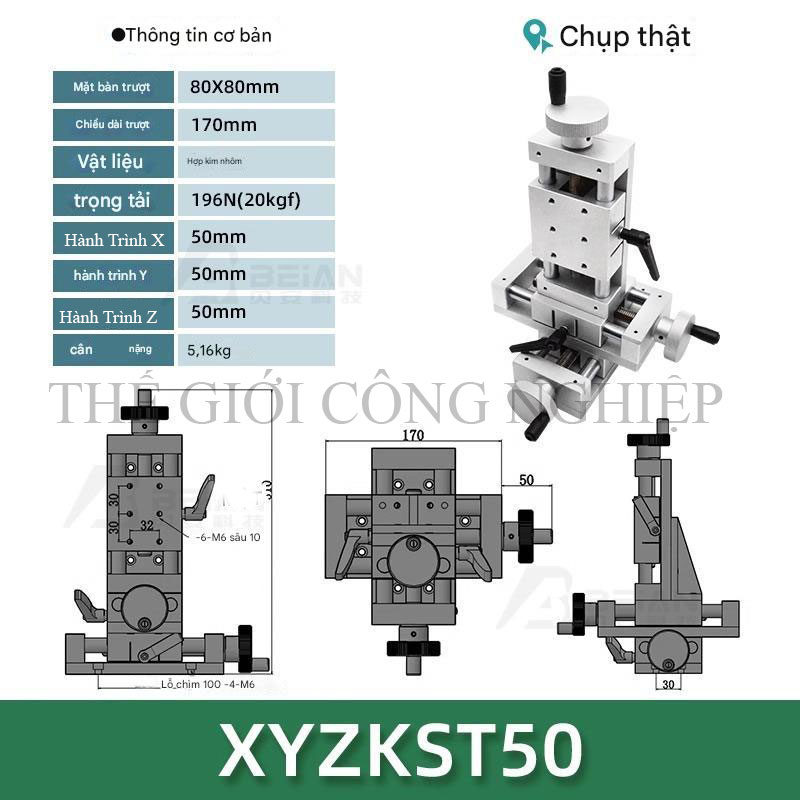

- XYZKST: Bàn trượt ba trục (Triple-Axis Stage), tích hợp đầy đủ ba trục X, Y, Z, lý tưởng cho các ứng dụng yêu cầu độ chính xác không gian 3D.
- Chất liệu: Hợp kim nhôm cao cấp hoặc thép cường lực, có khả năng chống ăn mòn và chịu tải trọng cao. Bề mặt được xử lý anot hóa hoặc mạ kẽm để tăng độ bền và thẩm mỹ.

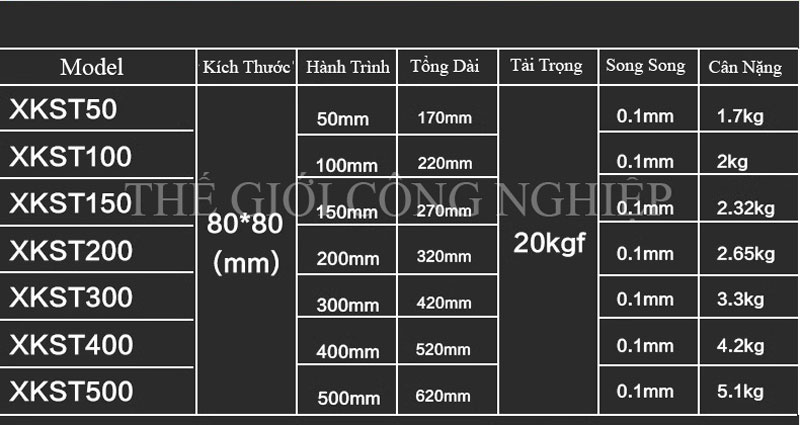

2. Kích thước và thông số kỹ thuật:

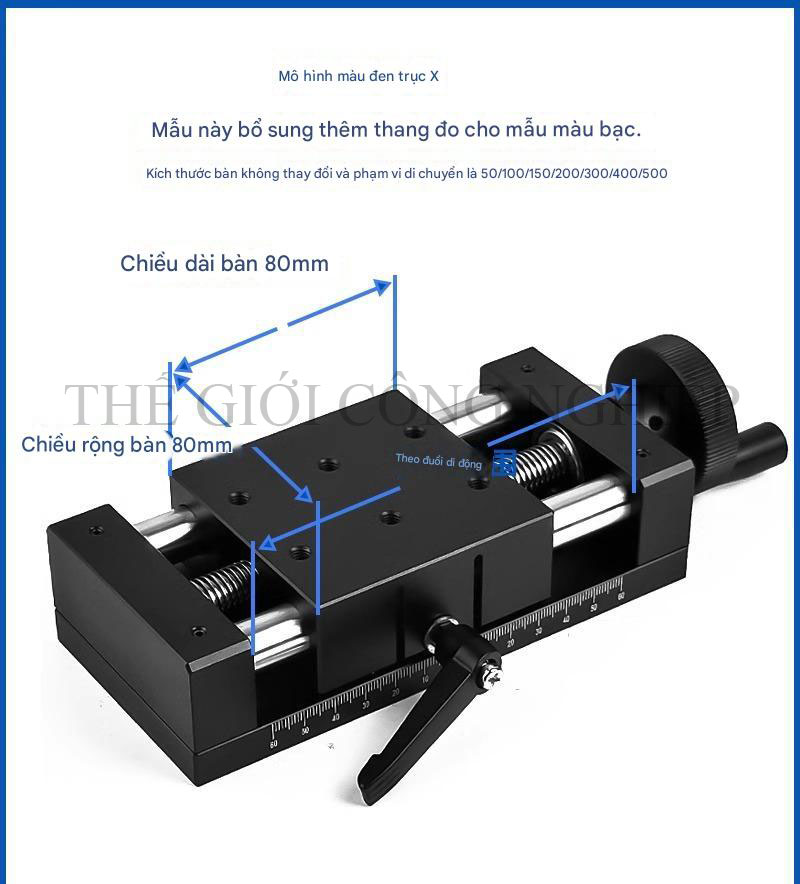

- Kích thước mặt trượt: Tùy thuộc vào từng mẫu, dao động từ 80 x 80 mm đến 150 x 150 mm.
- Chiều dài hành trình:

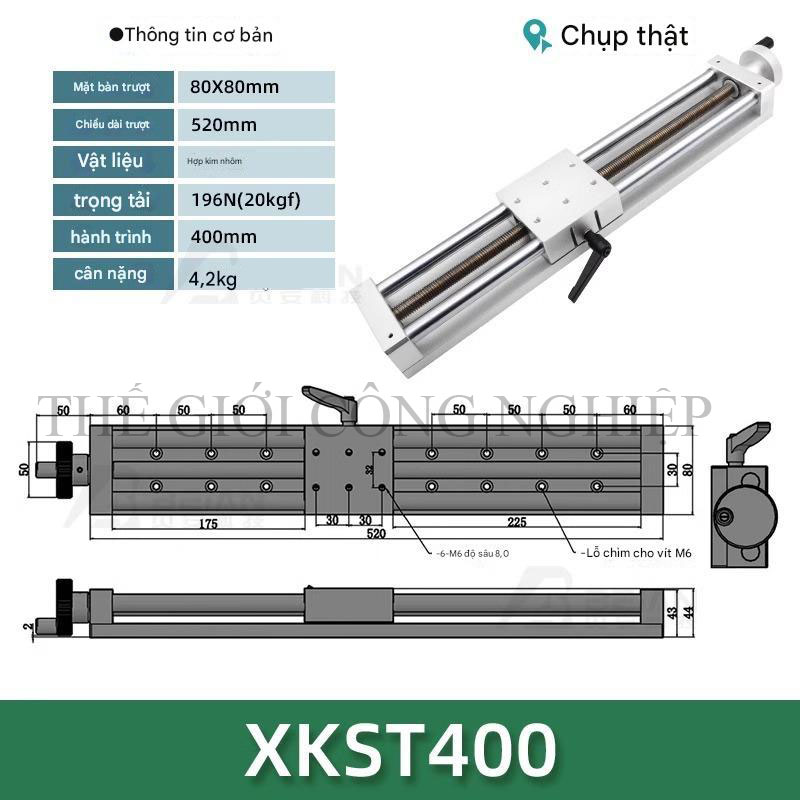

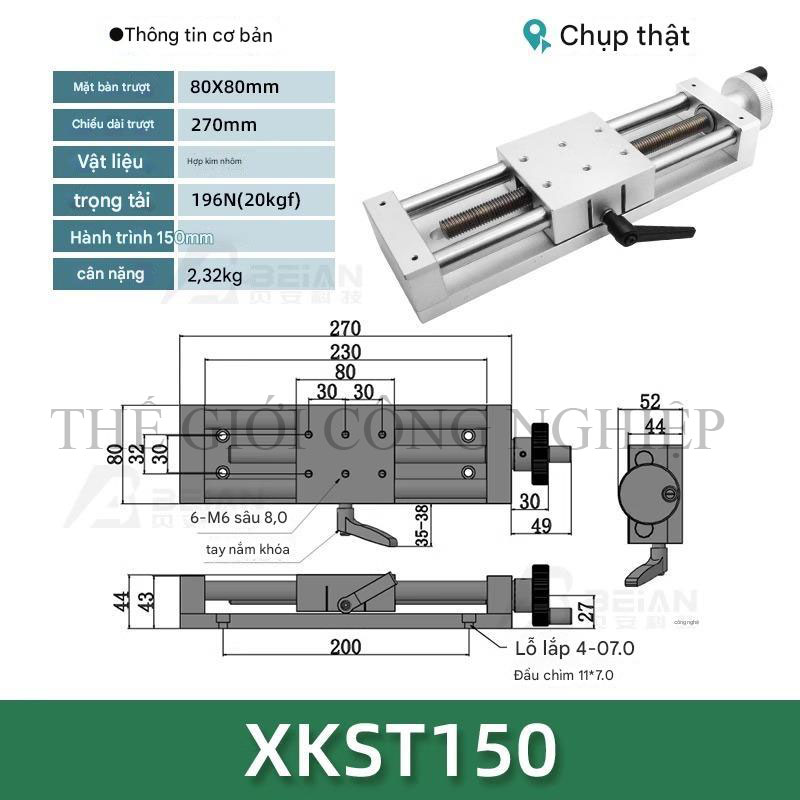

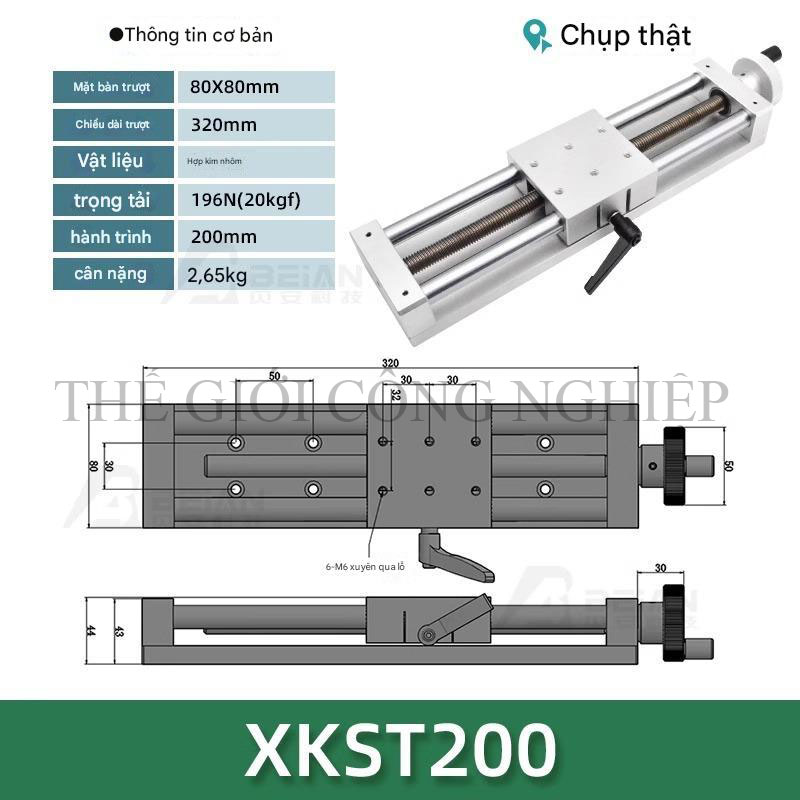

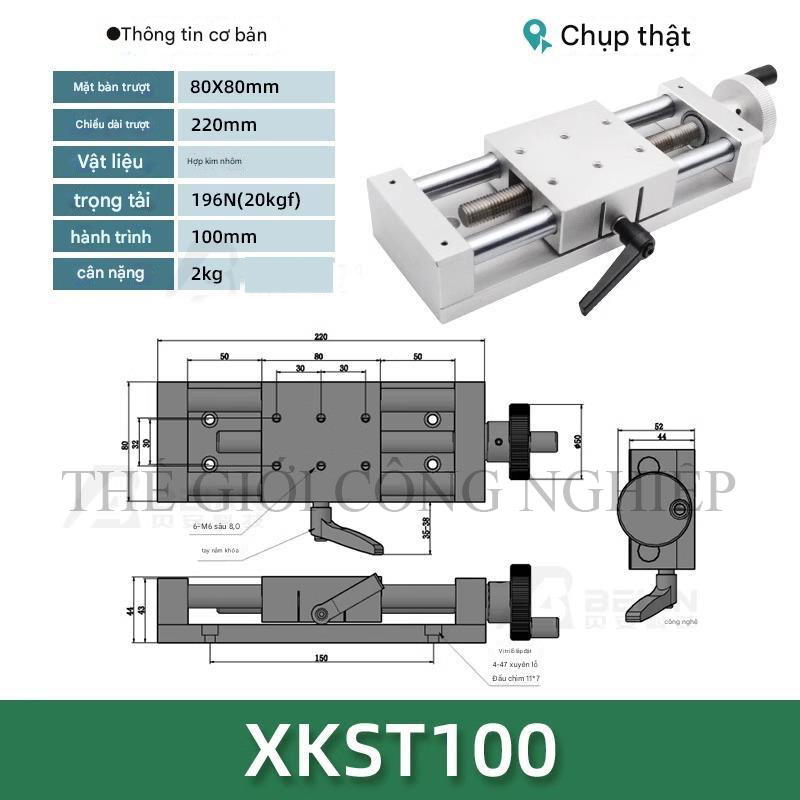

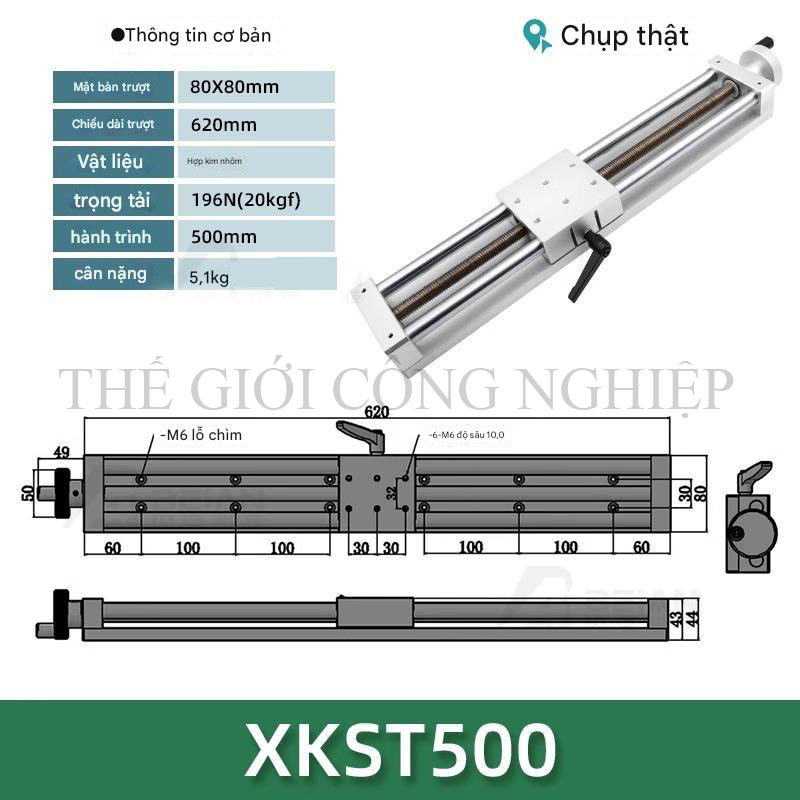

- XKST: 100 - 500 mm.

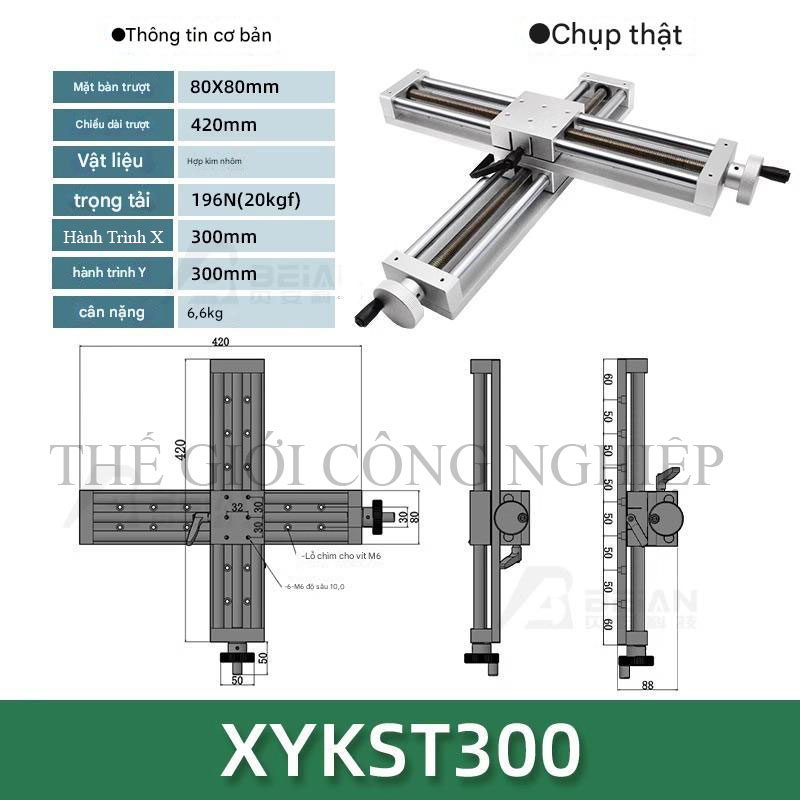

- XYKST: 200 - 400 mm (trục X/Y).
- XYZKST: 150 - 300 mm (trục X/Y/Z).
- Tải trọng:
- Đáp ứng tải trọng từ 10 kgf đến 50 kgf tùy phiên bản.
- Độ chính xác: ±0.02 mm với cơ chế dẫn hướng bi trượt.
3. Ứng dụng:
- Được sử dụng phổ biến trong các ngành công nghiệp yêu cầu chuyển động chính xác như:
- Tự động hóa: Lắp ráp linh kiện điện tử, dây chuyền sản xuất.
- Gia công cơ khí: Phay, cắt, khoan với độ chính xác cao.
- Công nghệ quang học: Định vị các thiết bị đo hoặc laser.
- Y tế: Điều chỉnh vị trí chính xác trong các thiết bị xét nghiệm.
4. Ưu điểm nổi bật:
- Độ linh hoạt cao: Các dòng XYKST và XYZKST cho phép thao tác dễ dàng trên nhiều trục, phù hợp với các yêu cầu phức tạp.
- Chuyển động mượt mà: Cơ chế bi trượt giảm ma sát giúp giảm tiếng ồn và tăng tuổi thọ.
- Dễ dàng lắp đặt: Tích hợp sẵn lỗ bắt vít tiêu chuẩn (M6/M8) và cơ cấu khớp nối tiện lợi.
- Độ bền vượt trội: Chất liệu và thiết kế chống mài mòn, chịu lực tốt, hoạt động ổn định ngay cả trong môi trường khắc nghiệt.
- Tùy chỉnh linh hoạt: Hỗ trợ thêm các phụ kiện như động cơ servo, tay quay thủ công, hoặc các thiết bị đo lường khác.
Bàn trượt XKST, XYKST, XYZKST là lựa chọn lý tưởng cho các ứng dụng công nghiệp hiện đại, đáp ứng đa dạng nhu cầu về độ chính xác và khả năng vận hành.
