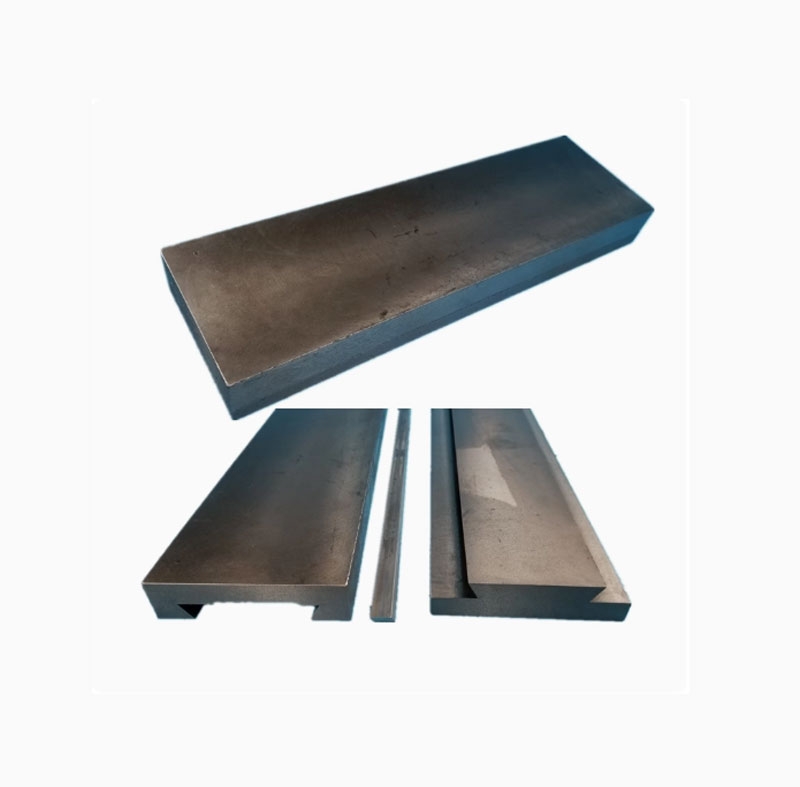

Mô Tả Chi Tiết: Bàn Trượt Mang Cá Không Trục – Đế Kẹp Gang Cho Thiết Bị Gia Công Cơ Khí
Bàn trượt mang cá không trục là thiết bị cơ khí chuyên dùng để hỗ trợ gá kẹp, điều chỉnh vị trí và di chuyển chính xác các chi tiết hoặc dụng cụ gia công trên máy tiện, máy khoan, máy phay thủ công. Thiết kế dạng đế mang cá vững chắc, kết hợp hệ thống dẫn hướng rãnh chữ V, giúp đảm bảo độ chính xác, ổn định và linh hoạt trong thao tác.
Cấu Tạo & Chất Liệu:
-
Thân bàn trượt: Gia công từ gang xám hoặc gang cầu FCD, có độ bền cơ học cao, chịu rung tốt, chống biến dạng khi làm việc lâu dài.
-
Dẫn hướng mang cá: Sử dụng dạng rãnh chữ V kiểu đuôi én, giúp trượt mượt, chống lắc, đảm bảo độ chính xác trong điều chỉnh vi trí.
-
Không tích hợp trục quay hoặc trục vít: Cho phép người dùng linh hoạt lắp thêm cơ cấu trượt tùy ý như vít me, motor trượt, xi lanh, tay quay cơ.
-
Đế kẹp: Có các lỗ định vị và rãnh lắp bulông T, giúp gắn cố định dễ dàng lên bàn máy hoặc đế thiết bị.
-
Bề mặt làm việc: Phay phẳng, xử lý chuẩn kỹ thuật, đảm bảo độ đồng phẳng và độ cứng vững cho gá chi tiết.

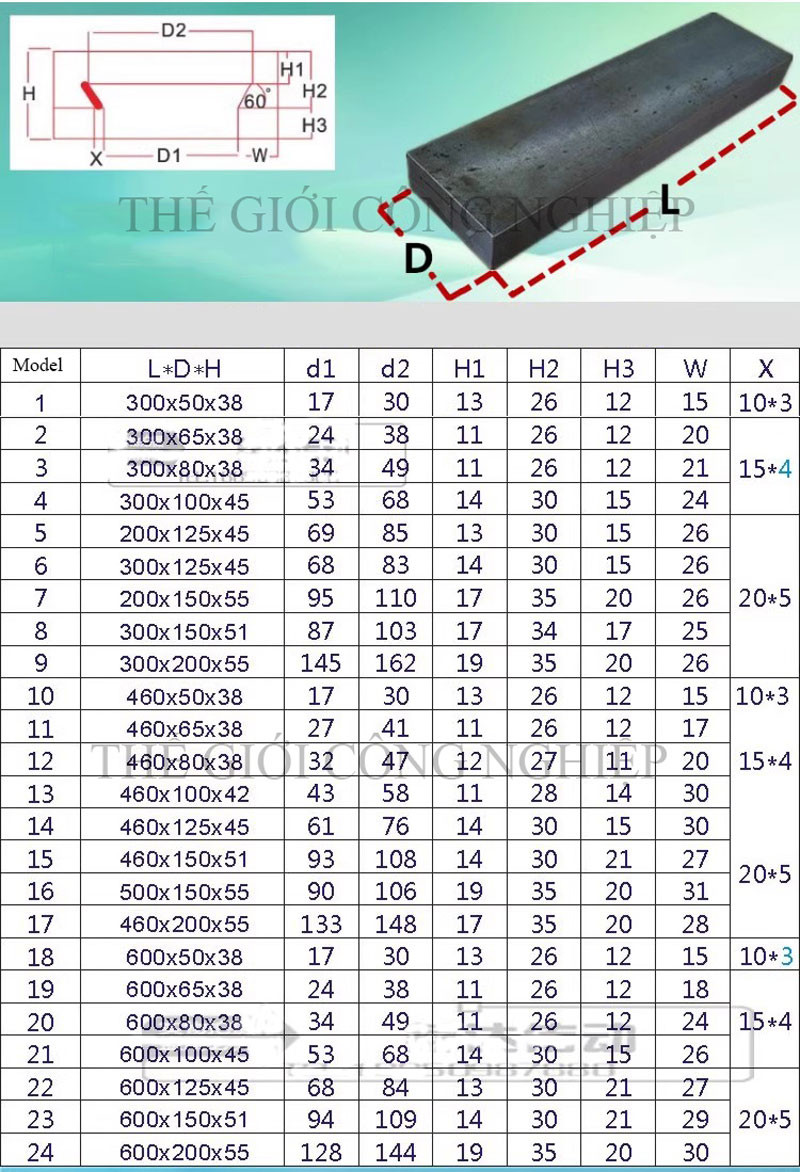

Thông Số Kỹ Thuật (tuỳ model):
-
Kích thước mặt bàn: 100×150 mm, 120×200 mm, 150×250 mm,...
-
Hành trình làm việc: Tùy chỉnh theo cơ cấu trượt gắn thêm
-
Chiều cao tổng thể: 45 – 80 mm
-
Số lỗ gá lắp trên bàn: 2 – 6 lỗ, tùy kích cỡ
-
Chất liệu: Gang xám / Gang cầu
-
Bề mặt xử lý: Phay, mài chính xác
Ứng Dụng:
-
Làm đế gá điều chỉnh vị trí cho máy khoan, máy phay, máy mài, máy khắc hoặc các thiết bị DIY chế tạo cơ khí.
-
Dùng trong thiết bị tự động hóa, máy bán tự động, trục gá tay quay cơ, gá đỡ đầu khoan – đầu cắt, bàn nâng.
-
Linh hoạt tích hợp với motor bước, trục vít, hệ thống điều khiển để tạo thành trục trượt XY, bàn làm việc CNC mini.
Ưu Điểm Nổi Bật:
-
Cấu trúc chắc chắn, chịu lực tốt, không biến dạng trong điều kiện làm việc nặng.
-
Dễ tùy biến, phù hợp nhiều ứng dụng cơ khí, DIY hoặc công nghiệp nhỏ.
-
Dẫn hướng chính xác, chống rung, tăng độ ổn định khi gia công.
-
Chi phí thấp, hiệu quả cao cho các hệ thống không yêu cầu trục tích hợp sẵn.
