Bộ bàn trượt vít me tiến lùi hai chiều kết hợp trục vít và thanh trượt tròn
1. Cấu tạo
Bộ bàn trượt vít me tiến lùi hai chiều là thiết bị cơ khí chính xác được thiết kế để di chuyển phôi hoặc công cụ dọc theo hai hướng trên một hệ thống dẫn động trục vít. Cấu tạo bao gồm các thành phần chính sau:
- Bàn trượt: Là phần di chuyển chính, được chế tạo từ nhôm hoặc thép hợp kim để đảm bảo độ bền cao, giảm trọng lượng và chống ăn mòn.

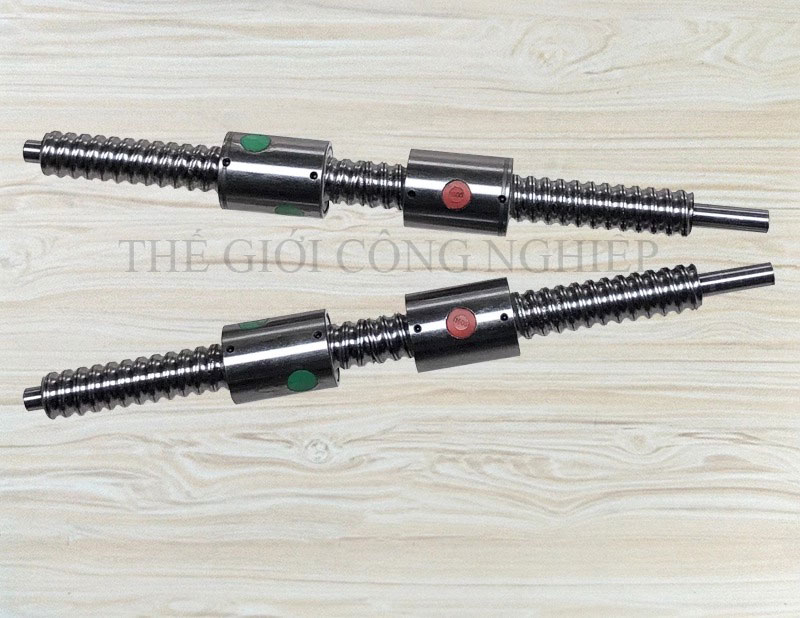

- Vít me bi (trục vít): Là bộ phận truyền động, có ren chính xác cao, giúp chuyển động quay thành chuyển động tịnh tiến với độ chính xác và độ mượt cao.
- Đai ốc bi: Gắn trên vít me bi, có vai trò chuyển đổi lực quay thành chuyển động tịnh tiến. Đai ốc được thiết kế với khả năng giảm ma sát và chống mài mòn.
- Thanh trượt tròn: Là hai thanh trụ thép song song, bề mặt được mài nhẵn và phủ lớp chống gỉ, giúp bàn trượt di chuyển ổn định, giảm rung lắc.
- Gối đỡ (bạc đạn): Được bố trí ở đầu thanh trượt và vít me, giúp cố định và định hướng chuyển động.
- Cơ cấu truyền động: Có thể là tay quay, động cơ servo, hoặc động cơ bước, cung cấp lực quay cho vít me bi.
- Cụm lắp đặt: Bao gồm khung cố định và các bu lông để kết nối bàn trượt với máy móc hoặc khung gia công.
2. Chất liệu
- Thân bàn trượt: Được làm từ hợp kim nhôm hoặc thép carbon cao cấp, đảm bảo độ cứng cáp và khả năng chịu lực.
- Vít me bi và thanh trượt: Sử dụng thép hợp kim đã qua xử lý nhiệt và mạ chống gỉ, đảm bảo độ bền và độ chính xác lâu dài.
- Bạc đạn và gối đỡ: Làm từ vật liệu chống mài mòn, giúp chuyển động mượt mà và kéo dài tuổi thọ.
3. Ứng dụng
- Dùng trong máy CNC, máy phay, máy tiện, và các thiết bị cơ khí chính xác để gia công chi tiết.
- Ứng dụng trong dây chuyền tự động hóa để di chuyển vật liệu hoặc phôi trong quá trình lắp ráp.
- Sử dụng trong các hệ thống cơ khí cần chuyển động chính xác cao, như máy in 3D, máy khắc laser, hoặc các máy đo lường tự động.
- Phù hợp cho các công việc định vị chính xác, như cắt, khoan, hoặc lắp ráp linh kiện nhỏ.
4. Mô tả chi tiết
Bộ bàn trượt kết hợp vít me và thanh trượt tròn cung cấp chuyển động tiến lùi hai chiều mượt mà và ổn định. Vít me bi đảm bảo chuyển động chính xác cao với độ mài mòn thấp, trong khi thanh trượt tròn giảm thiểu ma sát và duy trì sự ổn định khi bàn trượt di chuyển. Bộ phận gối đỡ và bạc đạn giúp trục vít và thanh trượt duy trì độ chính xác trong thời gian dài.
Các cổng kết nối tiêu chuẩn trên bàn trượt cho phép dễ dàng lắp đặt với động cơ bước hoặc servo, giúp tối ưu hóa tốc độ và độ chính xác khi vận hành. Hệ thống này phù hợp với nhiều ứng dụng công nghiệp, từ gia công cơ khí đến tự động hóa, nhờ khả năng hoạt động liên tục và độ bền cao.
5. Ưu điểm
- Độ chính xác cao: Vít me bi và thanh trượt tròn giảm ma sát, tăng độ chính xác khi di chuyển.
- Chuyển động mượt mà: Cơ cấu truyền động ổn định, hạn chế rung lắc.
- Độ bền vượt trội: Chất liệu chất lượng cao, chống mài mòn và gỉ sét.
- Dễ dàng lắp đặt: Tương thích với nhiều loại động cơ và khung máy.
- Đa năng: Ứng dụng rộng rãi trong nhiều ngành công nghiệp.
Bộ bàn trượt vít me tiến lùi hai chiều là lựa chọn lý tưởng cho các ứng dụng yêu cầu chuyển động tịnh tiến chính xác và ổn định trong các hệ thống cơ khí hiện đại.
