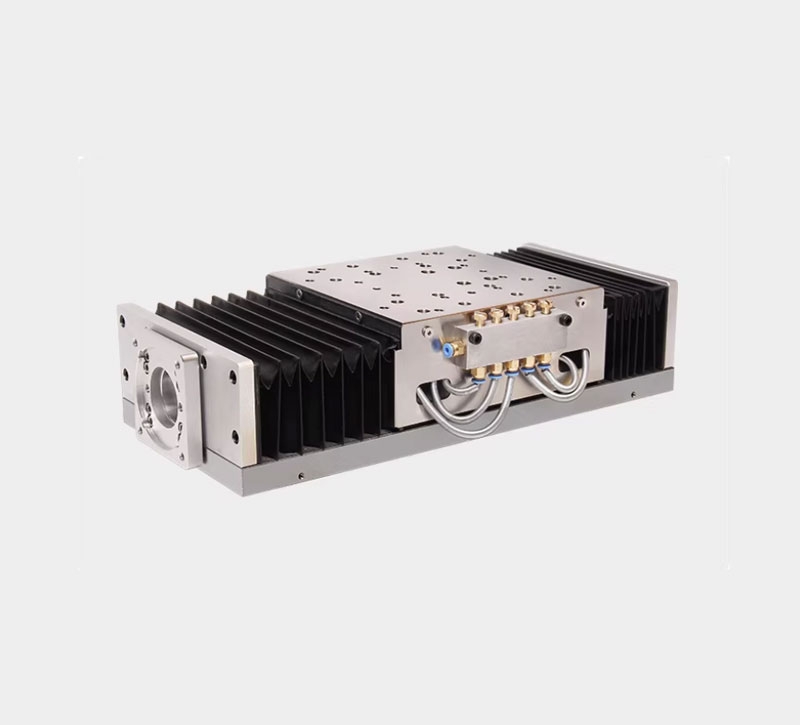

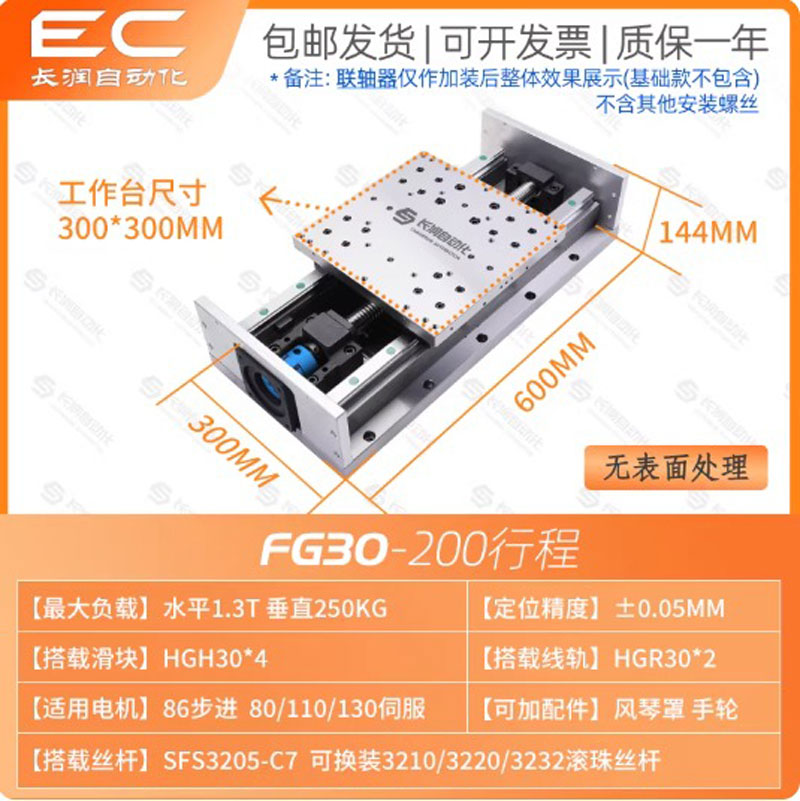

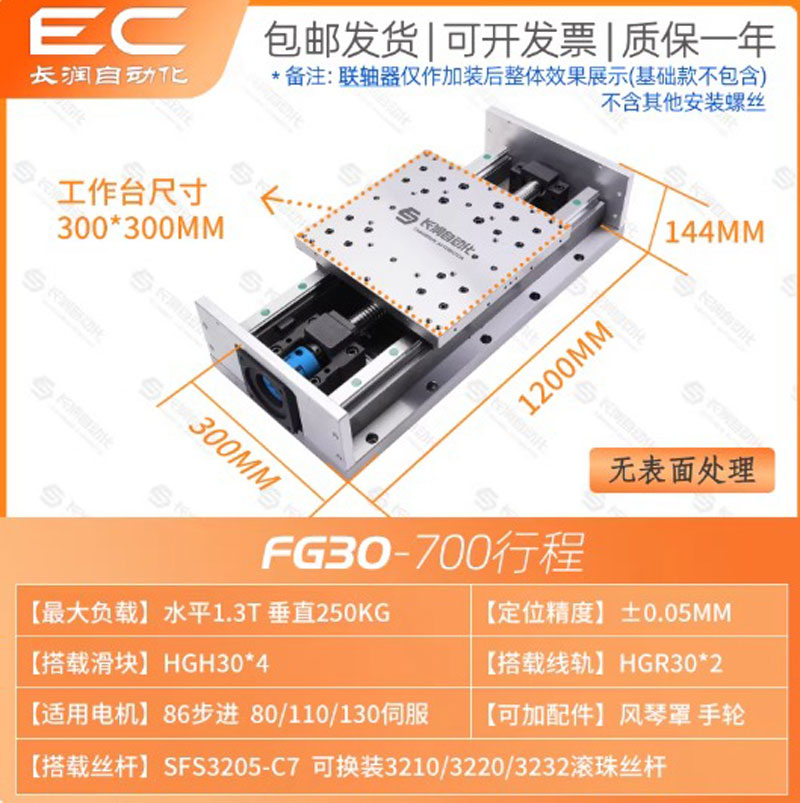

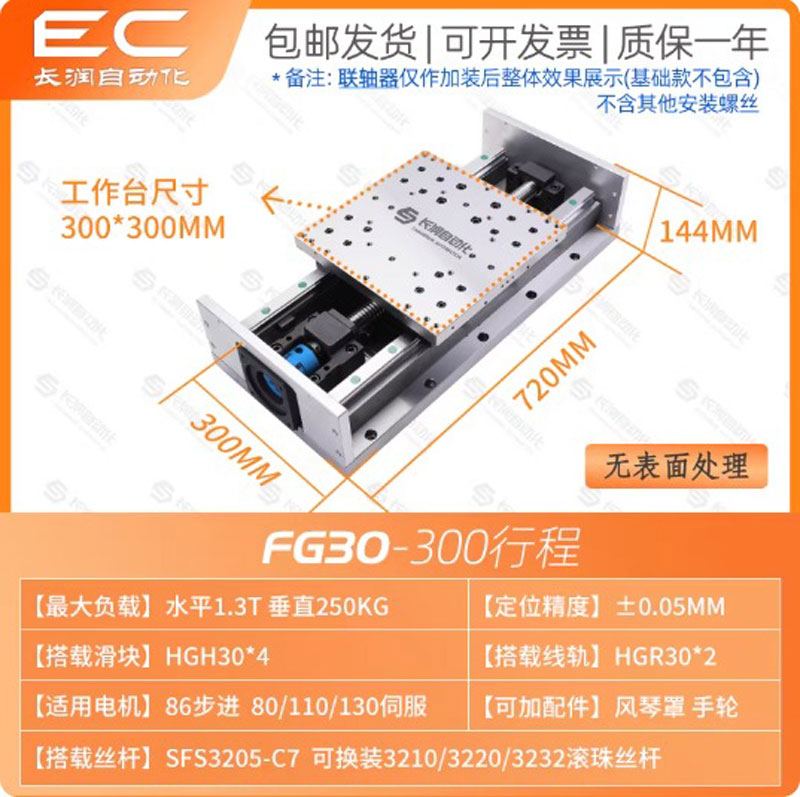

Mô tả chi tiết Bàn Trượt Vít Me Chính Xác FG30 Tải Nặng
Bàn trượt vít me chính xác FG30 tải nặng là module truyền động tuyến tính cao cấp, sử dụng cơ cấu vít me bi kết hợp ray trượt vuông giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ chính xác và độ ổn định cao. Sản phẩm được thiết kế chuyên dụng cho các hệ thống máy CNC, tự động hóa công nghiệp và các ứng dụng yêu cầu tải lớn.

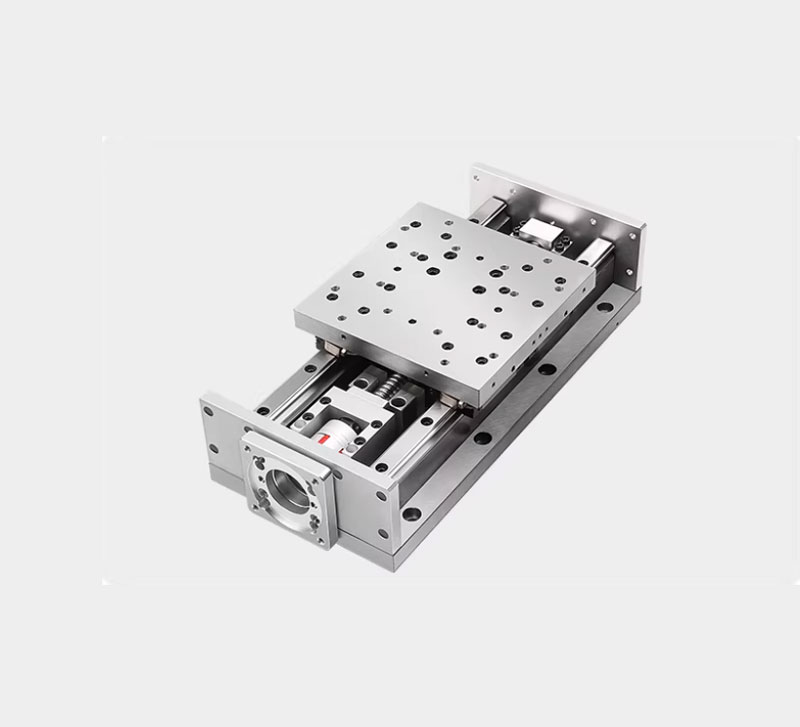

1. Cấu tạo chính
- Trục vít me bi (Ball Screw): Gia công chính xác cao, sử dụng bi tuần hoàn giúp giảm ma sát, tăng hiệu suất và độ mượt khi vận hành
- Đai ốc vít me: Chuyển đổi chuyển động quay thành tịnh tiến, đảm bảo độ chính xác lặp lại
- Ray trượt vuông đôi (size 30): Tăng độ cứng vững, hạn chế rung lắc, chịu tải cao
- Block trượt: Tích hợp bi lăn, di chuyển êm và ổn định
- Khung bàn: Gia công từ nhôm hợp kim hoặc thép cường lực, xử lý anod/mạ chống mài mòn
- Gối đỡ + khớp nối: Giúp hệ thống hoạt động ổn định, đồng tâm
2. Đặc điểm kỹ thuật nổi bật
- Độ chính xác định vị cao: ±0.02 ~ ±0.05mm (tùy cấu hình)
- Độ lặp lại tốt, chuyển động mượt, không giật
- Khả năng chịu tải lớn, phù hợp tải nặng
- Hành trình đa dạng: từ vài trăm mm đến trên 1000mm
- Tốc độ di chuyển ổn định, dễ dàng kết hợp động cơ bước hoặc servo
- Có thể tích hợp công tắc hành trình, cảm biến, nắp che chống bụi
3. Ưu điểm của dòng FG30 tải nặng
- Độ cứng cao: Nhờ ray vuông size lớn và kết cấu chắc chắn
- Chịu tải vượt trội: Phù hợp gia công hoặc di chuyển vật nặng
- Độ chính xác cao: Nhờ vít me bi giảm ma sát, chuyển động ổn định
- Tuổi thọ dài: Ít mài mòn, vận hành bền bỉ
- Dễ lắp đặt: Thiết kế module đồng bộ, dễ tích hợp hệ thống
4. Ứng dụng thực tế
- Máy CNC, máy phay, máy khắc
- Hệ thống robot, tự động hóa công nghiệp
- Bàn nâng hạ, cơ cấu XY/XYZ
- Máy cắt laser, máy in 3D
- Thiết bị gá kẹp, định vị chi tiết

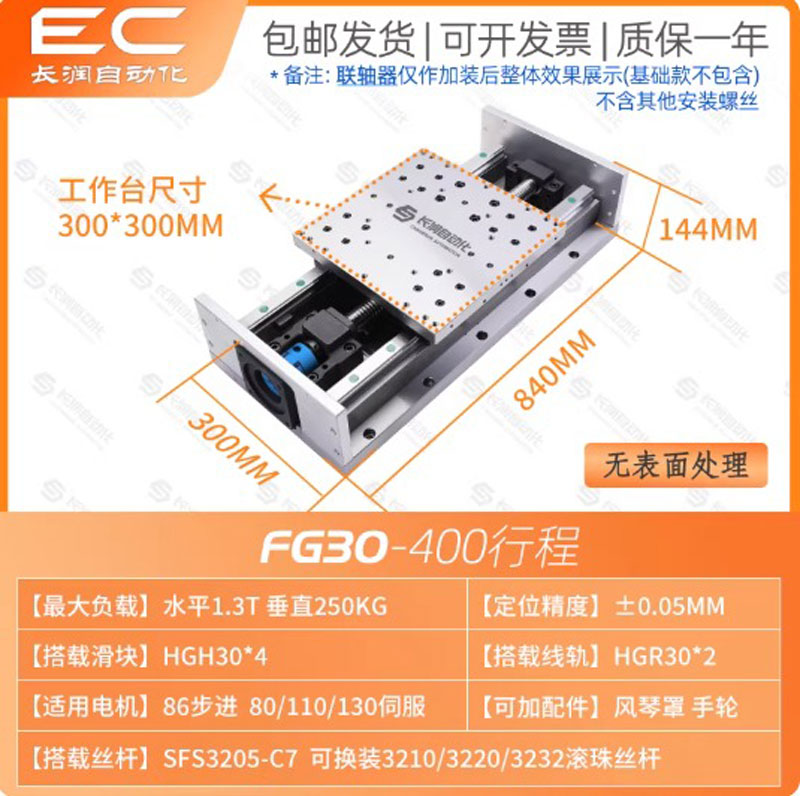

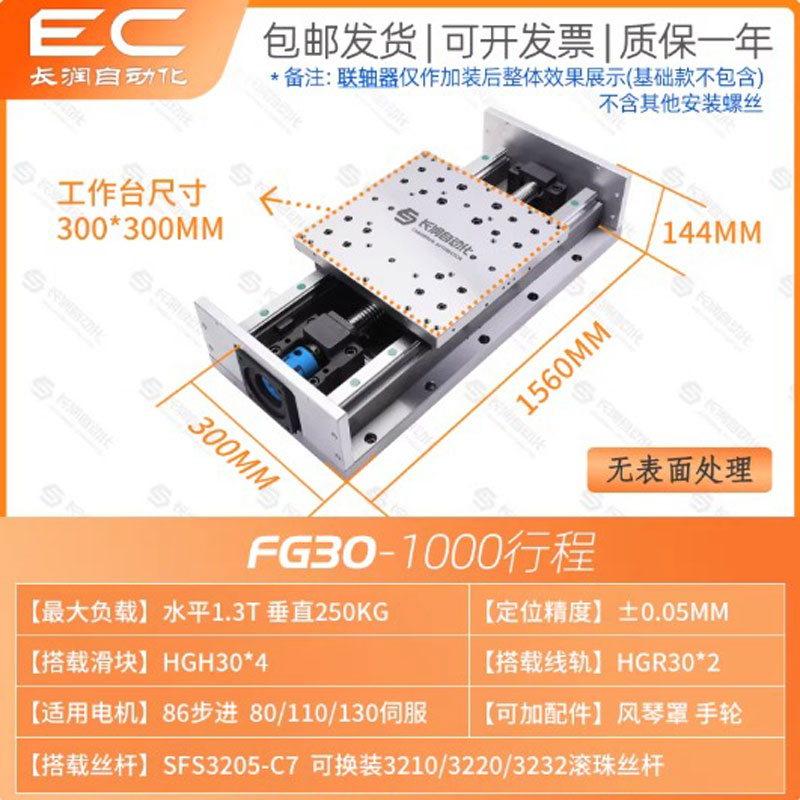

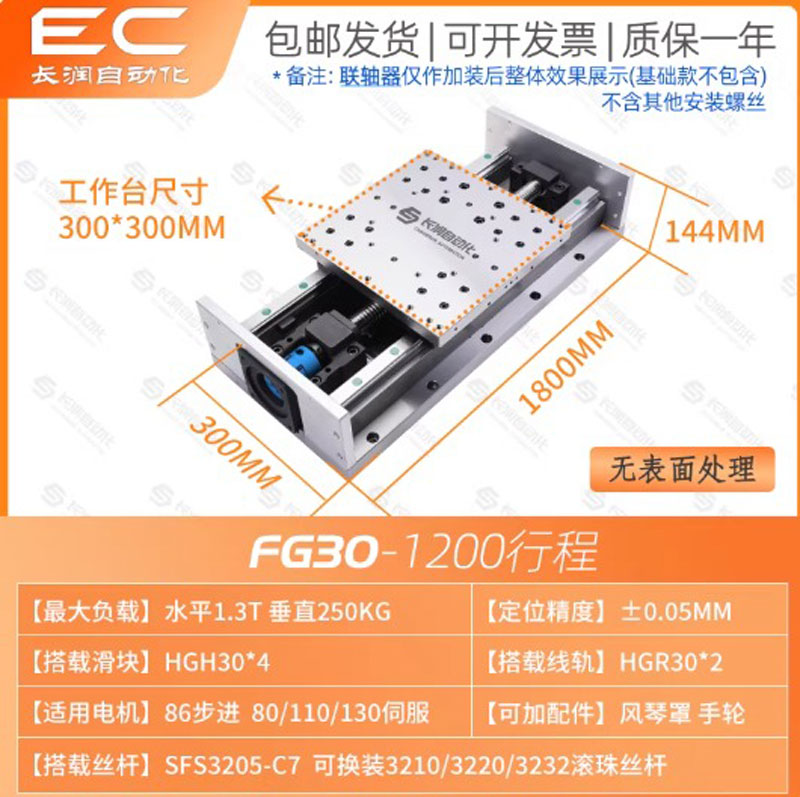

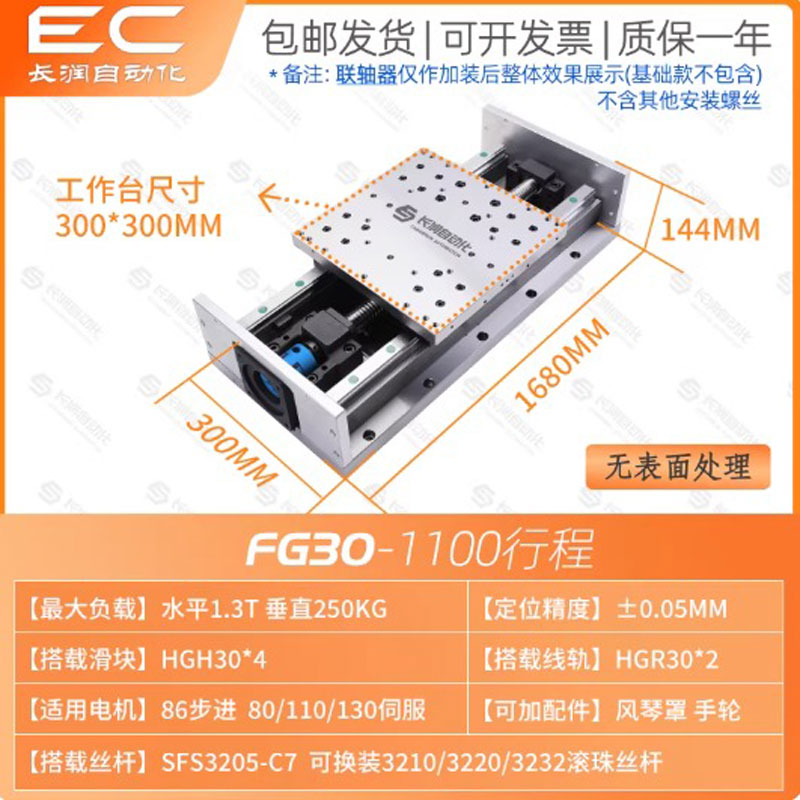

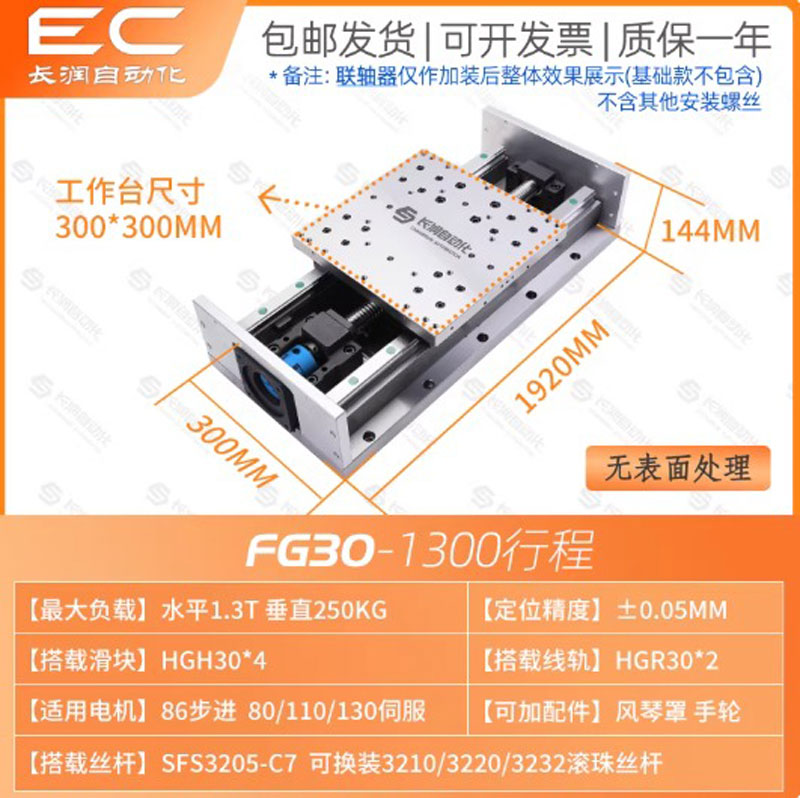

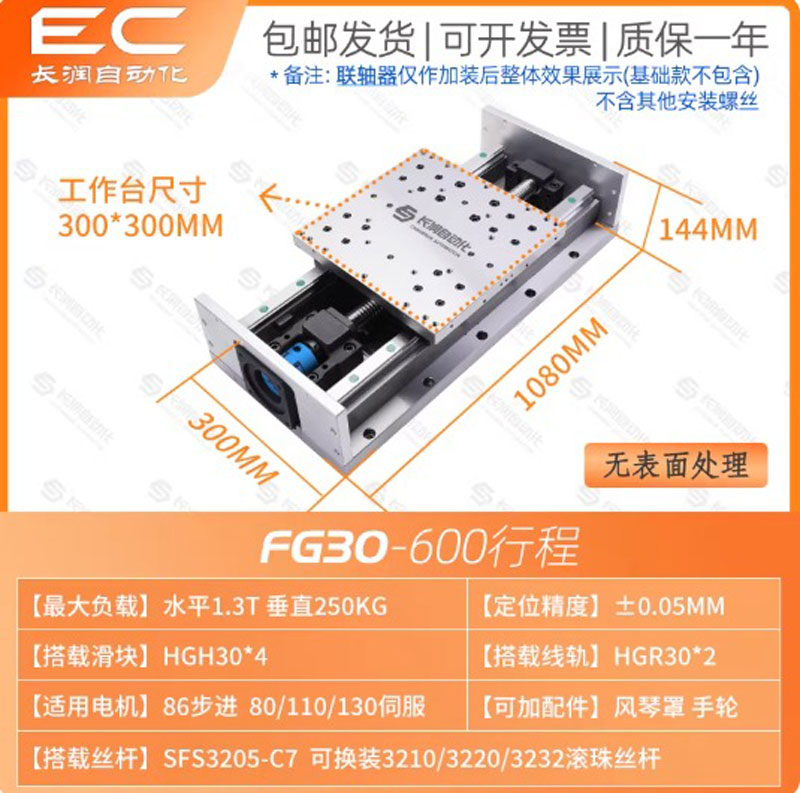

5. Tùy chọn cấu hình
- Vít me: 1605 / 2005 / 2010
- Ray trượt: HGR25 / HGR30
- Động cơ: Step (42, 57, 86) hoặc Servo
- Hành trình: 100 – 1500mm (tùy yêu cầu)
