Mô tả chi tiết

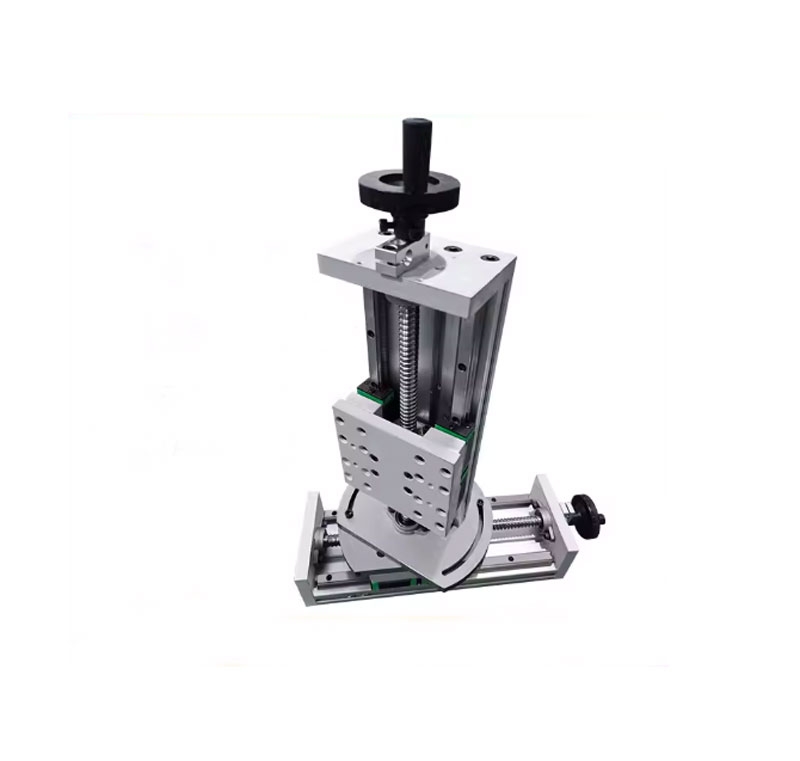

Bàn trượt vít me chữ thập xoay 360° đa hướng là thiết bị cơ khí chính xác dùng để điều chỉnh vị trí theo nhiều trục (X–Y kết hợp xoay góc). Sản phẩm tích hợp cơ cấu vít me truyền động và đế xoay tròn, cho phép dịch chuyển tuyến tính đồng thời xoay linh hoạt 360°, phù hợp cho các ứng dụng gia công, căn chỉnh và lắp ráp yêu cầu độ chính xác cao.

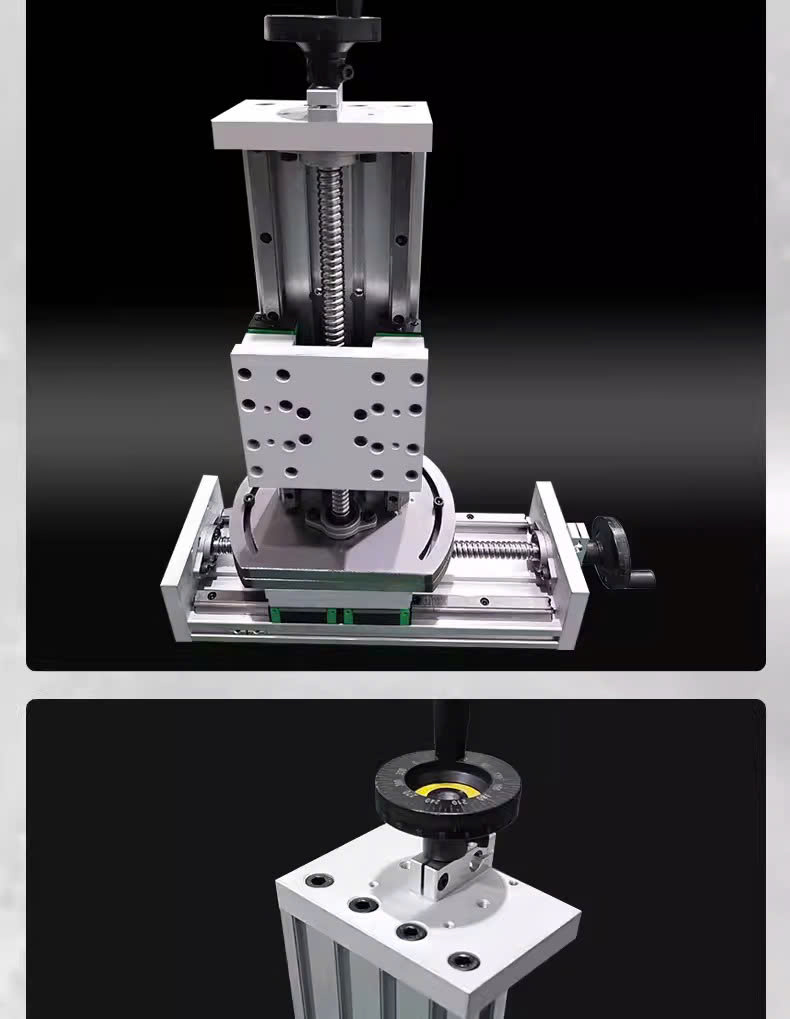

1. Cấu tạo chính
- Cơ cấu trượt chữ thập (XY): gồm 2 trục vuông góc, điều chỉnh độc lập
- Vít me truyền động: vít me thường hoặc vít me bi, đảm bảo độ chính xác và độ mượt

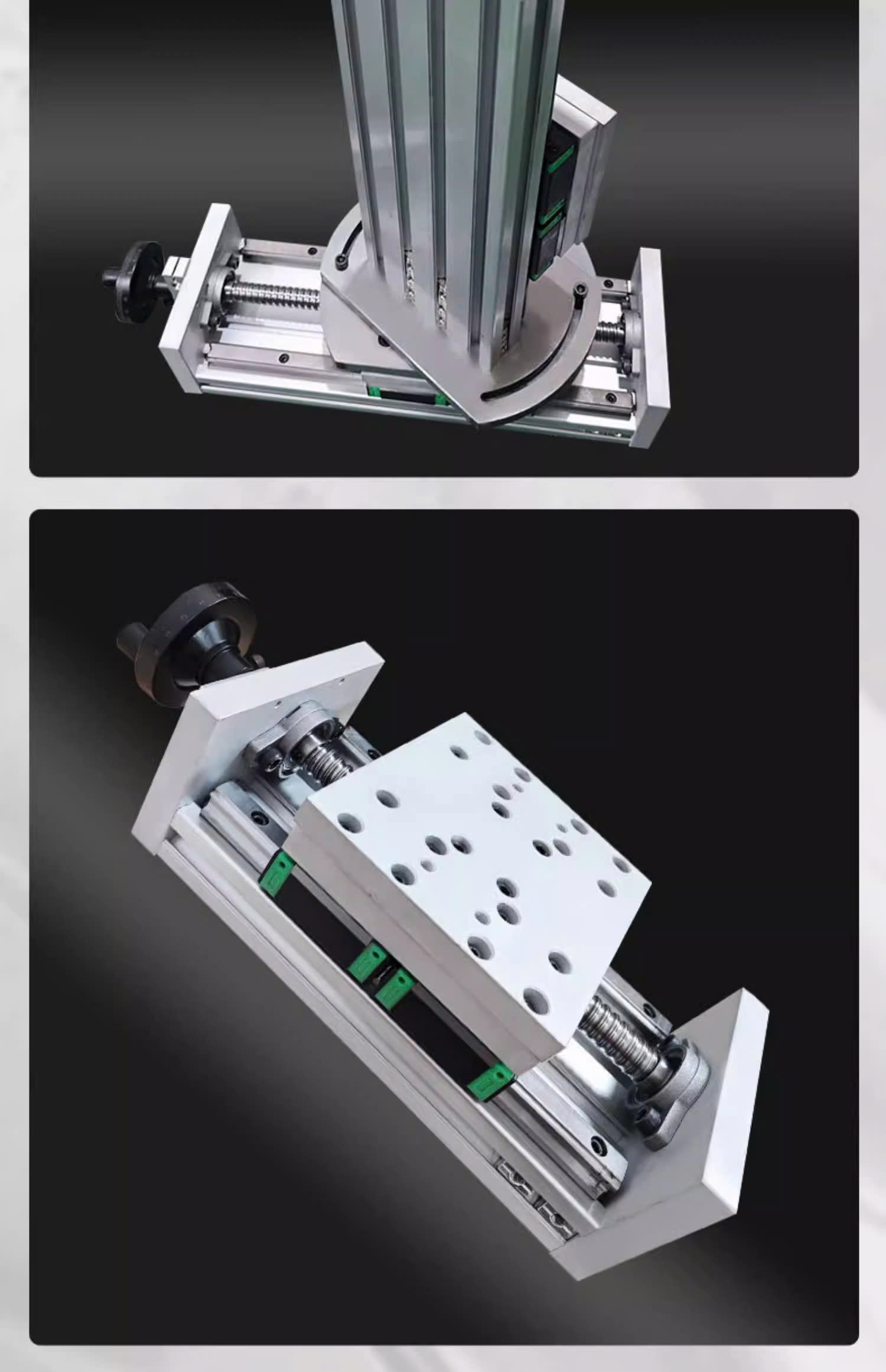

- Đế xoay 360°: có thước chia độ, khóa vị trí linh hoạt
- Ray dẫn hướng: ray trượt tuyến tính hoặc rãnh dovetail
- Mặt bàn gá: bề mặt phẳng có lỗ ren hoặc rãnh T để gá kẹp chi tiết
2. Thông số kỹ thuật cơ bản

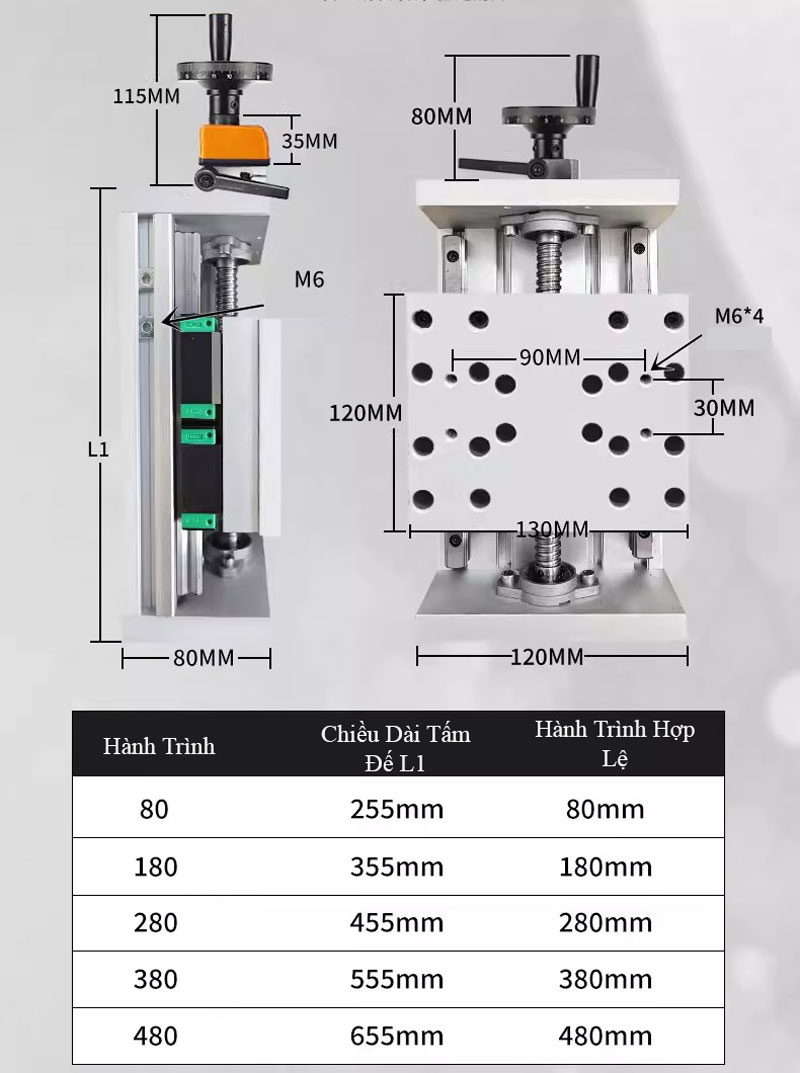

- Hành trình X/Y: tùy model (thường 25–200mm)
- Góc xoay: 0–360°
- Sai số vị trí: cao (phù hợp cơ khí chính xác)
- Tải trọng: từ nhẹ đến trung bình
- Vật liệu: nhôm hợp kim hoặc thép cứng, xử lý anod hoặc mạ chống gỉ
3. Đặc tính kỹ thuật
- Điều chỉnh đa trục: tiến – lùi – trái – phải – xoay góc
- Độ chính xác cao, độ rơ thấp
- Chuyển động mượt, ít rung
- Dễ hiệu chỉnh vị trí vi sai (fine adjustment)
- Khóa cố định chắc chắn sau khi căn chỉnh
4. Ưu điểm nổi bật
- Kết hợp tịnh tiến + xoay trong cùng một thiết bị
- Tiết kiệm không gian lắp đặt
- Dễ thao tác, điều chỉnh linh hoạt
- Độ bền cao, hoạt động ổn định lâu dài
- Phù hợp cả nghiên cứu, sản xuất và gia công CNC
5. Ứng dụng
- Gá đặt chi tiết trong máy CNC, máy khắc, máy laser
- Bàn căn chỉnh trong phòng thí nghiệm, quang học, đo lường
- Lắp đặt thiết bị camera, sensor, linh kiện điện tử
- Gia công chính xác, định vị chi tiết nhiều góc độ
- Ứng dụng tự động hóa và robot
6. Lưu ý sử dụng
- Nên vệ sinh và bôi trơn vít me định kỳ
- Không vượt quá tải trọng cho phép
- Cố định chắc chắn trước khi vận hành
