Mô tả chi tiết Bàn Trượt Tuyến Tính GTH/STH

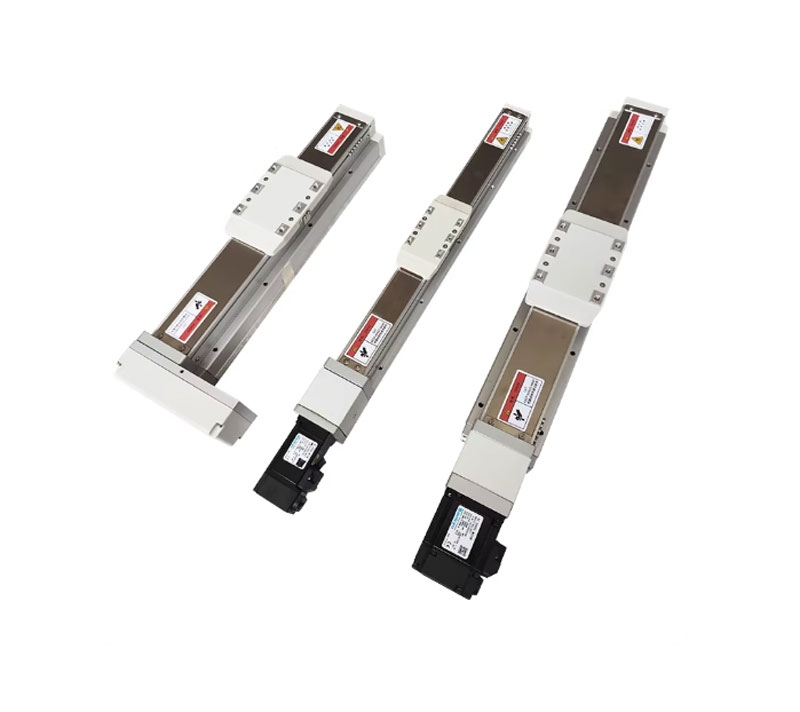

Bàn trượt tuyến tính GTH/STH là dòng module chuyển động thẳng tích hợp sẵn ray dẫn hướng và cơ cấu truyền động, được sử dụng rộng rãi trong các hệ thống tự động hóa, máy CNC mini, thiết bị định vị và cơ cấu nâng hạ chính xác. Sản phẩm cho phép chuyển động tuyến tính ổn định, độ chính xác cao và dễ dàng lắp đặt.
Cấu tạo chính:
- Thân bàn trượt: Gia công từ hợp kim nhôm định hình hoặc nhôm CNC, độ cứng cao, trọng lượng nhẹ, bề mặt anod chống ăn mòn.
- Ray dẫn hướng: Tích hợp ray trượt bi hoặc thanh trượt chính xác, đảm bảo chuyển động mượt, độ rơ thấp.
- Con trượt (block): Chạy trên ray với hệ thống bi tuần hoàn, chịu tải tốt, độ ổn định cao.
- Cơ cấu truyền động: Sử dụng vít me (trục ren) hoặc đai răng (tùy model GTH/STH), giúp truyền động êm và chính xác.
- Đế gá động cơ: Thiết kế sẵn vị trí lắp động cơ bước (stepper) hoặc servo, dễ tích hợp hệ thống điều khiển.
- Nắp che bảo vệ: Một số model có nắp che chống bụi, tăng tuổi thọ cho ray và vít me.
Nguyên lý hoạt động:
Động cơ truyền lực qua vít me hoặc dây đai, tạo chuyển động tịnh tiến cho bàn trượt. Con trượt di chuyển trên ray dẫn hướng với độ ma sát thấp, đảm bảo chuyển động ổn định, chính xác và lặp lại tốt.

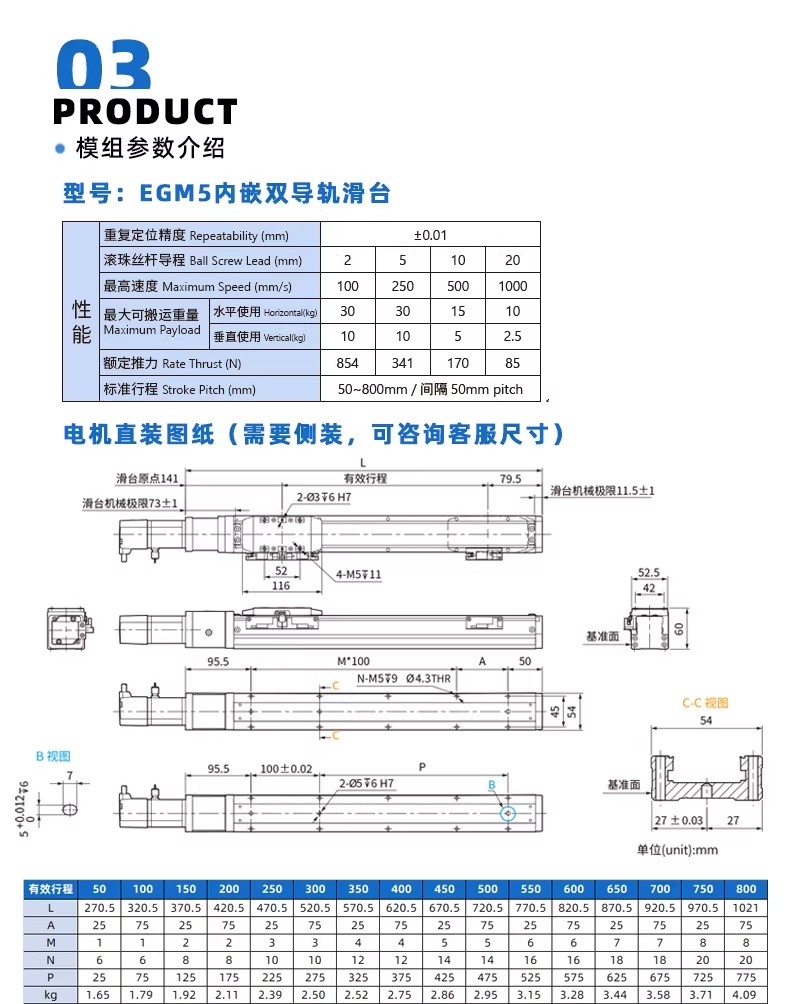

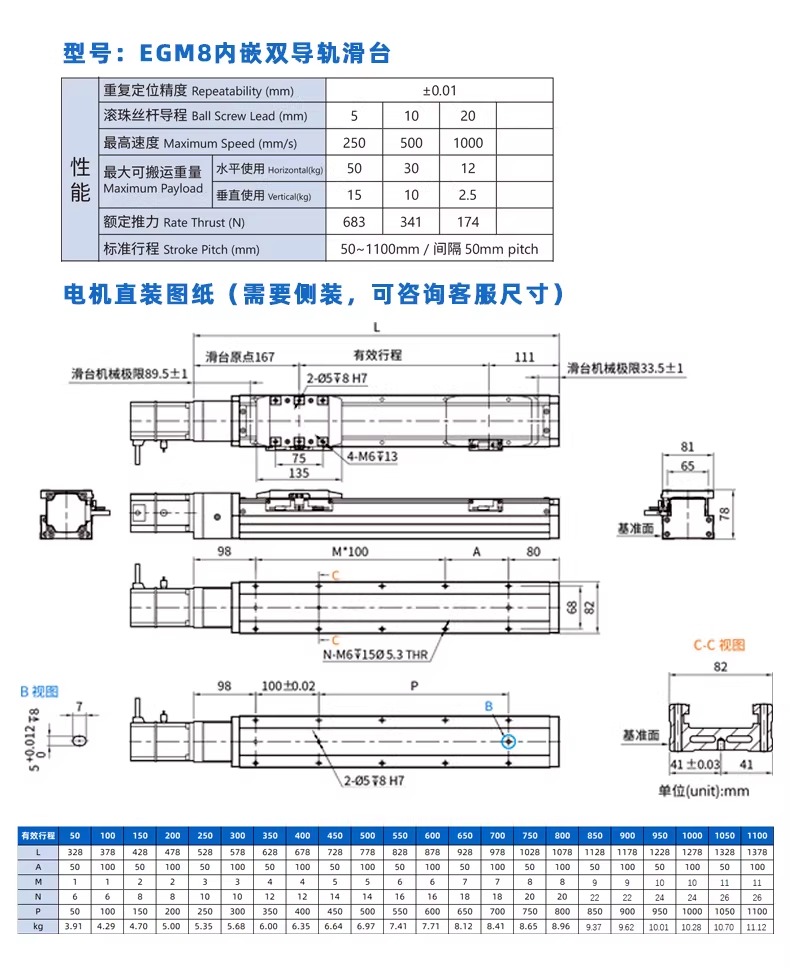

Thông số kỹ thuật cơ bản:
- Hành trình làm việc: đa dạng theo chiều dài (100 – 1000mm hoặc hơn)
- Tải trọng: tùy model (từ vài kg đến vài chục kg)
- Độ chính xác lặp lại: ±0.01 – ±0.05mm
- Tốc độ di chuyển: phụ thuộc loại truyền động (vít me/đai)
- Kiểu truyền động: vít me hoặc đai răng
- Động cơ phù hợp: NEMA 17 / NEMA 23 / servo mini
Ưu điểm nổi bật:
- Độ chính xác cao, chuyển động mượt
- Thiết kế gọn, tích hợp sẵn, dễ lắp đặt
- Độ cứng vững tốt, chịu tải ổn định
- Bảo trì đơn giản, tuổi thọ cao
- Tương thích nhiều loại động cơ và hệ điều khiển
Ứng dụng:
- Máy CNC mini, máy khắc laser
- Hệ thống gắp – đặt (pick & place)
- Băng tải định vị, cơ cấu cấp phôi
- Thiết bị đo lường, kiểm tra tự động
- Robot trục X-Y-Z trong công nghiệp
