Thông số kỹ thuật:
Quy cách trục vít me:
1605 – Đường kính trục 16mm, bước vít 5mm (còn gọi là bước ren)
Tốc độ:
0 – 50mm/s (khi dùng động cơ bước: 0 – 10 vòng/giây)
Tải trọng:
0 – 40kg
Độ chính xác:
0.03mm
Trọng lượng:
2.2kg (hành trình một chiều 50mm)
2.64kg (hành trình một chiều 100mm)
Ghi chú:

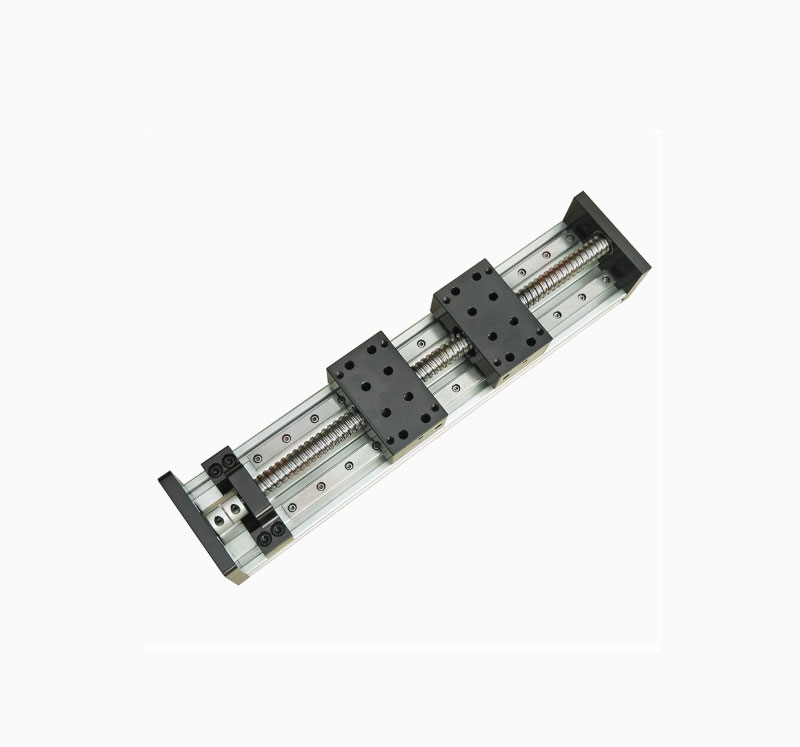

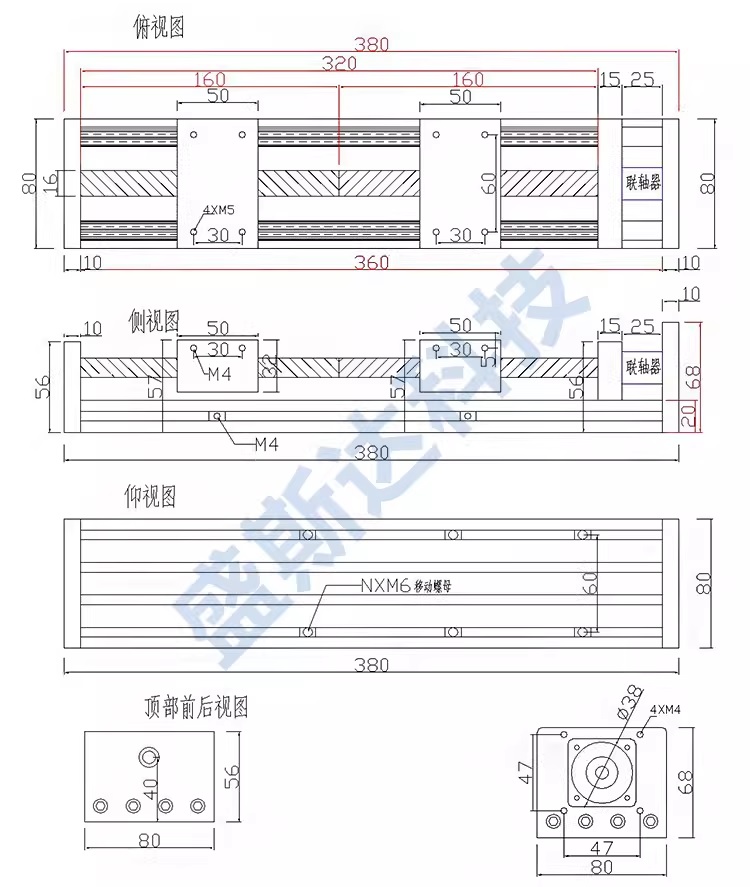

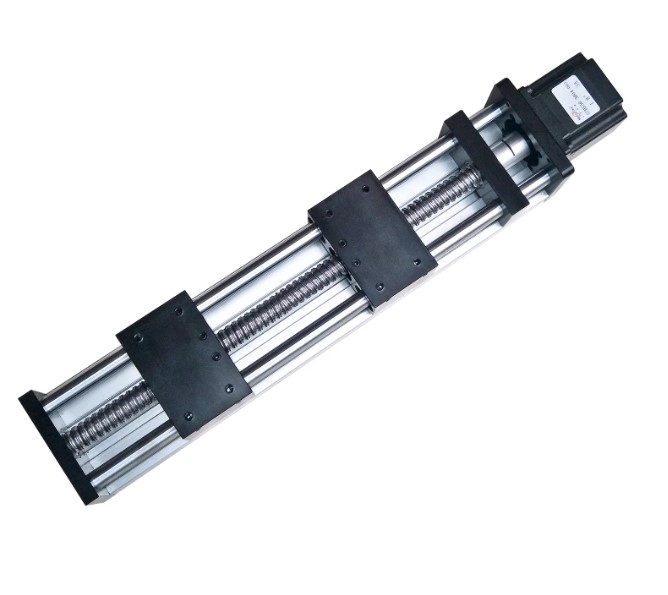

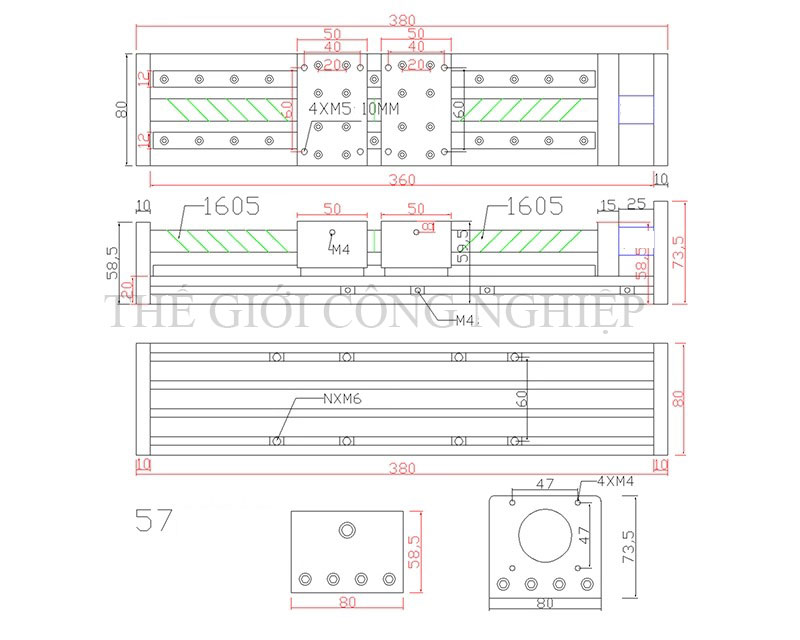

Hình kích thước bên dưới là kích thước mẫu khi lắp động cơ bước với hành trình một chiều 100mm
(Lưu ý: các bộ phận là cố định, không thay đổi)

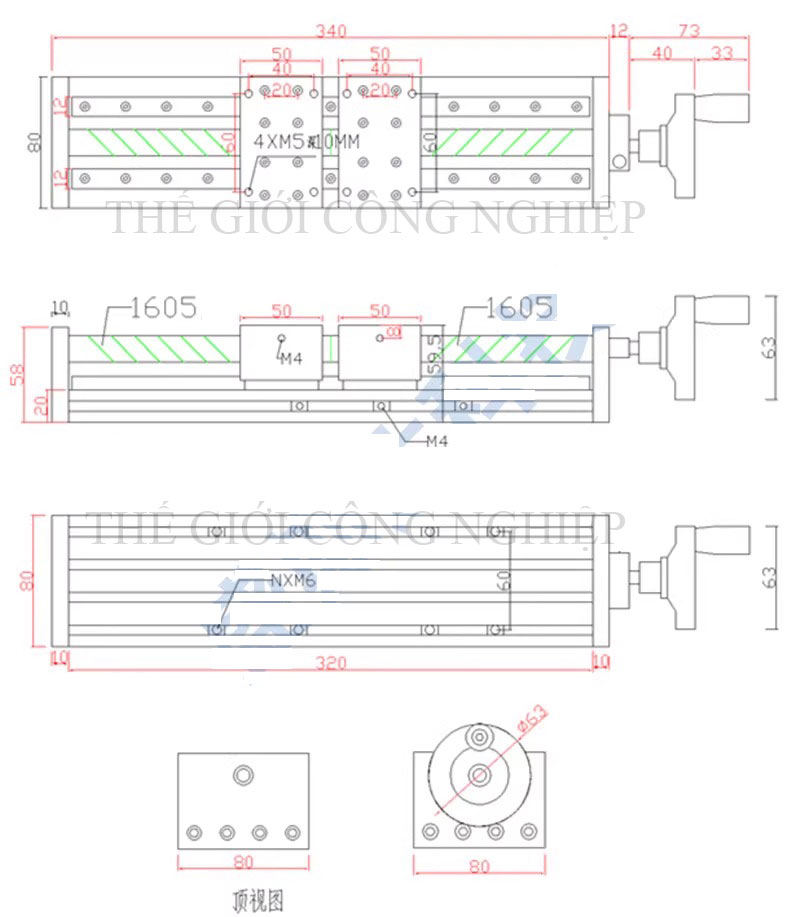

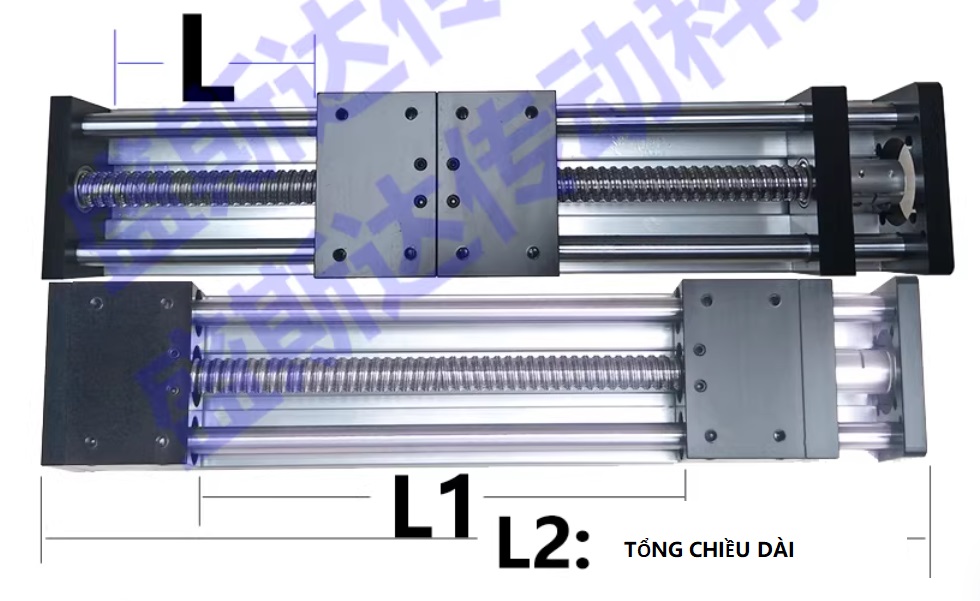

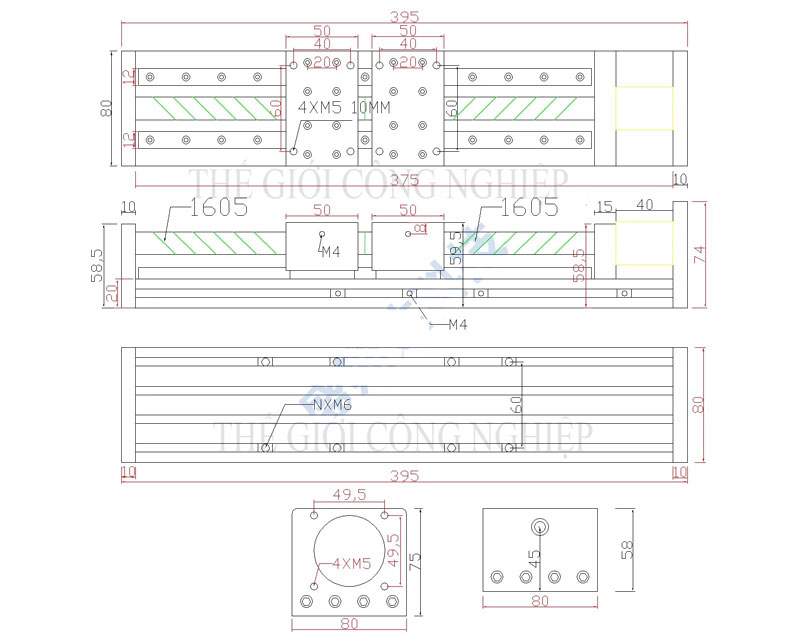

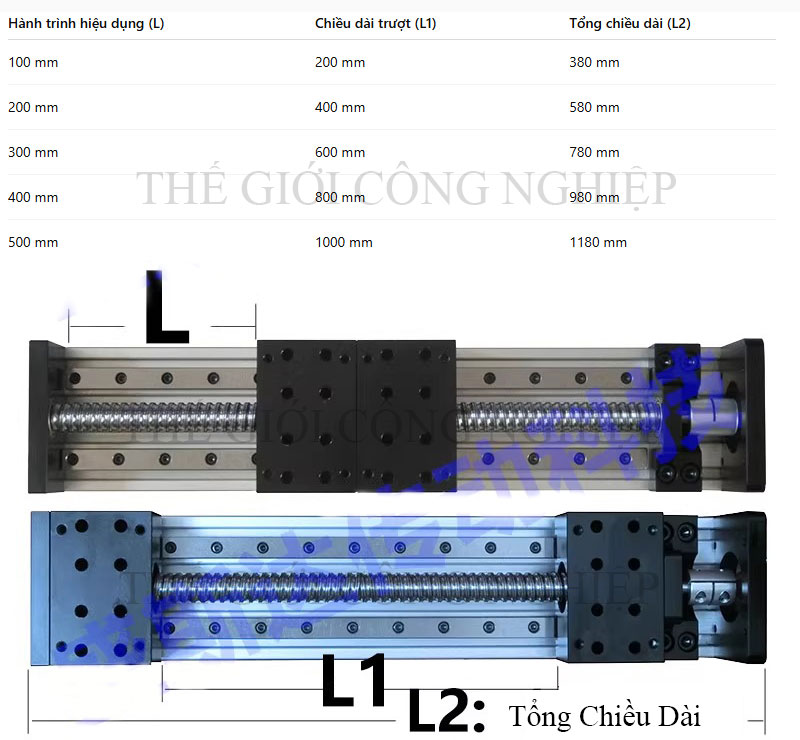

Hành trình hữu hiệu một chiều 100mm:
L = 100
L1 = 200
L2 = 380
Hành trình hữu hiệu một chiều 200mm:
L = 200
L1 = 400
L2 = 580
Hành trình hữu hiệu một chiều 300mm:
L = 300
L1 = 600
L2 = 780

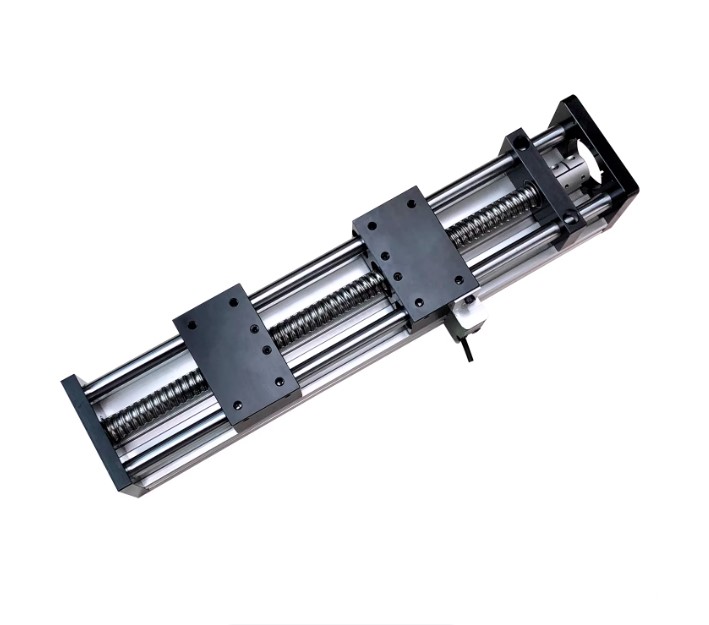

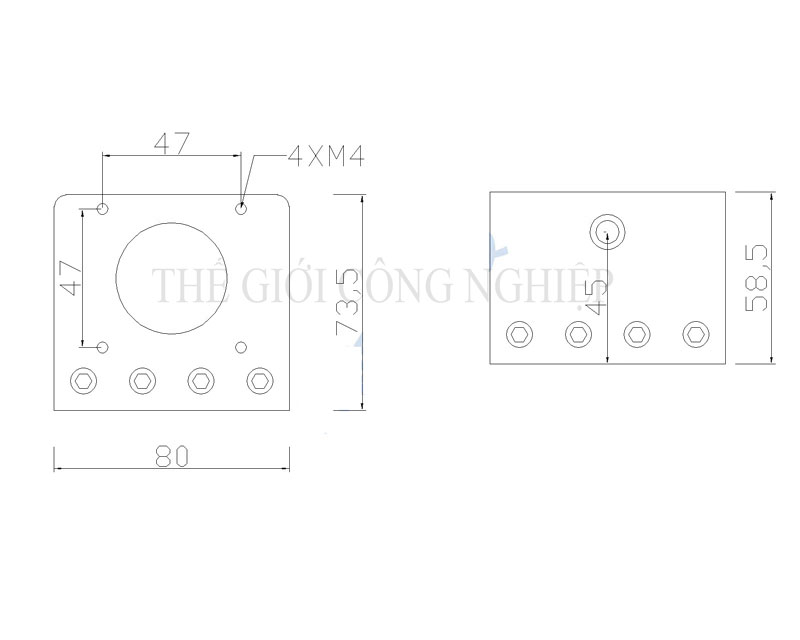

🔴 Nếu lắp thêm đế động cơ servo, tổng chiều dài sẽ tính riêng (khác với kích thước trên).
Ứng dụng thực tế:
-
Cơ cấu tay máy gắp – kẹp mở song song
-
Bàn trượt chia đều trái – phải
-
Điều chỉnh vị trí chính xác trong thiết bị kiểm tra, máy đóng gói, máy khắc laser, máy ép
-
Dùng làm module trượt Z hoặc X trong máy in 3D, CNC mini
Ưu điểm:
-
Độ chính xác cao, chuyển động mượt
-
Dễ dàng tùy chỉnh và mở rộng
-
Hoạt động êm, bền bỉ, bảo trì đơn giản
-
Tối ưu cho không gian hạn chế nhờ thiết kế trượt đối xứng
