⚙️ Mô tả chi tiết: Thanh trượt bi chữ thập ICK01 – VR3 – E-CRV – CRVS
Thanh trượt bi chữ thập dòng ICK01, VR3, E-CRV, CRVS là hệ thống dẫn hướng tuyến tính siêu chính xác, sử dụng con lăn hình trụ hoặc bi tròn bố trí chéo bên trong lồng bi, giúp đảm bảo chuyển động tuyến tính mượt mà, ổn định và không rung lắc.
🧩 Cấu tạo:
-
Cặp thanh ray trượt chính xác: Làm từ thép carbon cao cấp hoặc inox, được mài nhẵn và nhiệt luyện để đạt độ cứng và độ bền cao.
-
Lồng bi (retainer): Giữ cố định các viên bi hoặc con lăn hình trụ, giúp chuyển động đều và tránh hiện tượng trượt lệch.
-
Con lăn chéo (cross rollers): Xếp xen kẽ 90° giúp chịu tải theo nhiều hướng đồng thời, nâng cao độ cứng vững và tuổi thọ hệ thống.
-

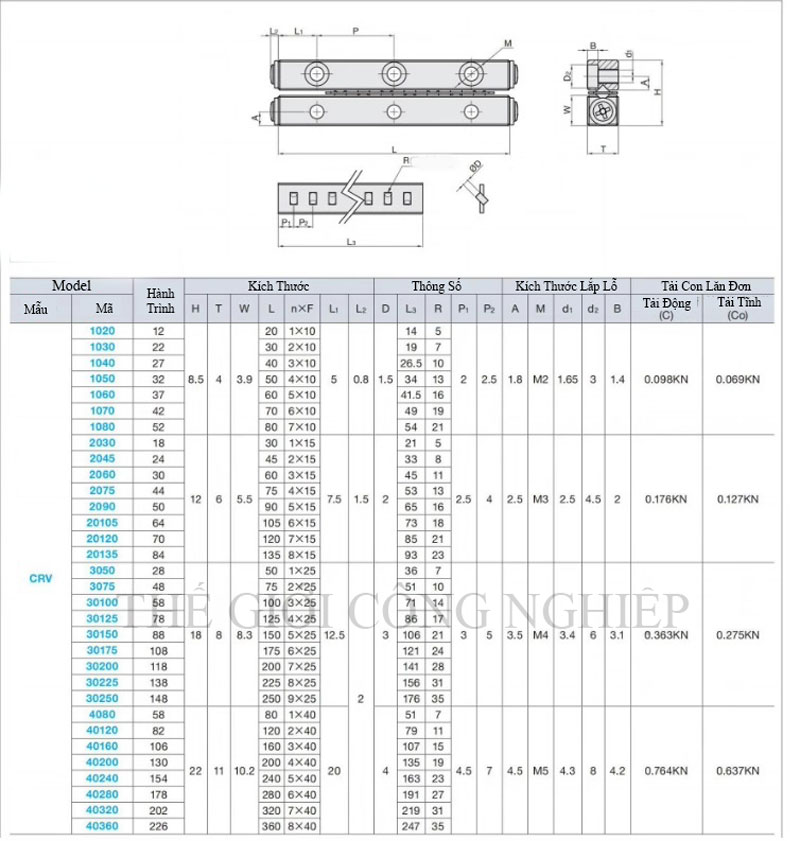

Mã sản phẩm & kích thước thông dụng:
-
ICK01, VR3, E-CRV, CRVS
-
Chiều dài thanh ray: 50 / 75 / 100 / 125 / 150 mm (ký hiệu: 3050, 3075, 30100, 30125, 30150)
-
✅ Tính năng nổi bật:
-
Độ chính xác dẫn hướng cao: Độ lệch tuyến tính cực thấp, phù hợp cho hệ thống yêu cầu sai số nhỏ (vài micron).
-
Chuyển động siêu mượt: Nhờ ma sát lăn và bố trí chéo, không bị giật cục như các loại trượt thường.
-
Chịu tải đa hướng: Có thể chịu lực đồng thời từ nhiều phía, kể cả mô-men xoắn.
-
Thiết kế siêu nhỏ gọn: Phù hợp với không gian hạn chế nhưng vẫn yêu cầu độ ổn định cao.
-
Tuổi thọ cao – ít bảo trì: Nhờ vật liệu chống mài mòn và kết cấu tối ưu.
📏 Thông số kỹ thuật tham khảo:
| Thuộc tính | Giá trị điển hình |
|---|---|
| Dòng sản phẩm | ICK01 / VR3 / E-CRV / CRVS |
| Chiều dài trượt | 50 / 75 / 100 / 125 / 150 mm |
| Chiều cao trượt | Tùy dòng (VR3: thấp, CRVS: cứng hơn) |
| Độ chính xác | ±3 – 5 µm |
| Tốc độ di chuyển | 5 – 15 m/phút (tùy tải và cấu hình) |
| Tải trọng chịu được | 50 – 300 N (theo dòng và kích thước) |
| Vật liệu | Thép công cụ, thép không gỉ, xử lý nhiệt |
🛠 Ứng dụng phổ biến:
-
Máy CNC mini, máy khắc chính xác
-
Robot tự động hóa, cơ cấu gắp
-
Thiết bị đo lường, bàn dịch chuyển quang học
-
Cơ cấu kẹp chính xác, trục phụ máy tiện/mài
-
Hệ thống kiểm tra linh kiện vi cơ/nano
