⚙️ Mô tả chi tiết: Thanh trượt con lăn chéo CRW6 / CRW9 / VR6 / VR9
Thanh trượt con lăn chéo là hệ thống dẫn hướng tuyến tính sử dụng cơ chế con lăn xếp chéo (cross roller) giữa hai thanh ray dẫn chính xác, giúp đảm bảo chuyển động mượt, ít ma sát và độ chính xác cực cao. Các dòng sản phẩm như CRW6, CRW9 và VR6, VR9 là những model phổ biến trong các thiết bị cơ khí chính xác, máy CNC, máy đo tọa độ, và hệ thống tự động hóa cần độ lặp lại ổn định.
🧩 Cấu tạo:
-
Thanh ray dẫn: Làm bằng thép không gỉ hoặc thép hợp kim, được gia công nhiệt luyện, có rãnh dẫn hình chữ V hoặc rãnh đặc biệt cho con lăn.
-
Bộ con lăn: Các con lăn thép siêu cứng, nhỏ gọn, sắp xếp đan chéo nhau ở góc 90°, giúp giảm ma sát và chịu tải trọng đa chiều.
-
Khung dẫn (holder): Được chế tạo chính xác để giữ vị trí và phân bố đều các con lăn, không gây xô lệch trong quá trình chuyển động.
🔍 Tính năng nổi bật:
-
Độ chính xác cực cao: Sai số chuyển động thấp, thích hợp cho các thiết bị đo lường và cơ cấu vi dịch chuyển.
-
Chịu tải đa hướng: Nhờ thiết kế con lăn chéo, hệ thống có thể chịu lực theo các phương dọc, ngang và chéo.
-
Chuyển động mượt và ổn định: Ma sát thấp giúp máy hoạt động êm ái, giảm rung động và tiếng ồn.
-
Tuổi thọ cao: Vật liệu bền bỉ, chống mài mòn, vận hành ổn định trong thời gian dài mà không cần bảo dưỡng thường xuyên.
-
Thiết kế nhỏ gọn: Dễ dàng tích hợp vào không gian hạn chế của máy móc chính xác.

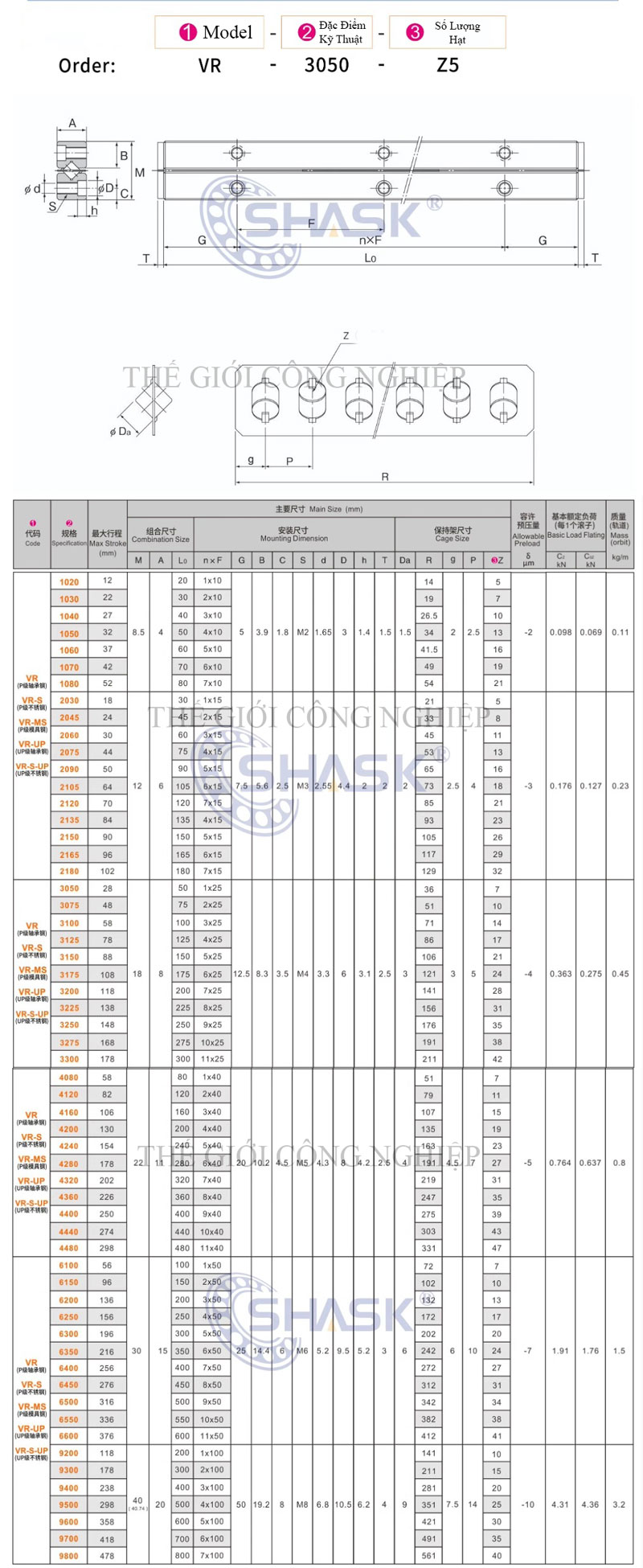

📐 Kích thước phổ biến:
-
CRW6 / VR6: Bề rộng ray ~6 mm, độ dài 100 – 300 mm
-
CRW9 / VR9: Bề rộng ray ~9 mm, độ dài 160 – 300 mm
-
Các kích thước phổ biến gồm: 100mm, 150mm, 200mm, 250mm, 300mm
🛠 Ứng dụng:
-
Máy đo tọa độ 3D (CMM)
-
Máy CNC mini, máy khắc laser, máy quang học
-
Thiết bị bán dẫn và robot chính xác
-
Cơ cấu trượt trong thiết bị y tế, tự động hóa vi mô
