Mô tả chi tiết:
Ray trượt tuyến tính một trục loại đuôi én H40G là một thiết bị dẫn hướng chính xác cao, được thiết kế chuyên biệt cho các ứng dụng trong lĩnh vực khoa học, nghiên cứu và chế tạo cơ khí chính xác. Sản phẩm được gia công từ vật liệu hợp kim nhôm hoặc thép không gỉ có độ bền cao, bề mặt xử lý anod hóa hoặc mạ chống mài mòn, đảm bảo độ ổn định lâu dài và khả năng vận hành mượt mà.
Ray dẫn dạng đuôi én (dovetail slide) có cấu trúc chắc chắn, giúp dẫn hướng tuyến tính chính xác theo một trục cố định, hạn chế sai số và rung lắc trong quá trình di chuyển. Thiết kế này phù hợp với các hệ thống thí nghiệm quang học, thiết bị đo lường, máy móc tự động hóa, cũng như các nền tảng hiệu chỉnh vị trí vi mô.
Hệ ray trượt đi kèm với một con trượt (slider) có thể dịch chuyển êm ái, chịu tải tốt và có thể được gắn thêm các chi tiết như bàn gá, giá đỡ mẫu, đầu đo... tùy vào nhu cầu sử dụng. Ray có thể được tùy chỉnh về chiều dài, chiều rộng ray, hành trình trượt, lỗ bắt vít, hoặc tích hợp thêm vít me hoặc cơ cấu khóa vị trí theo yêu cầu kỹ thuật riêng biệt.

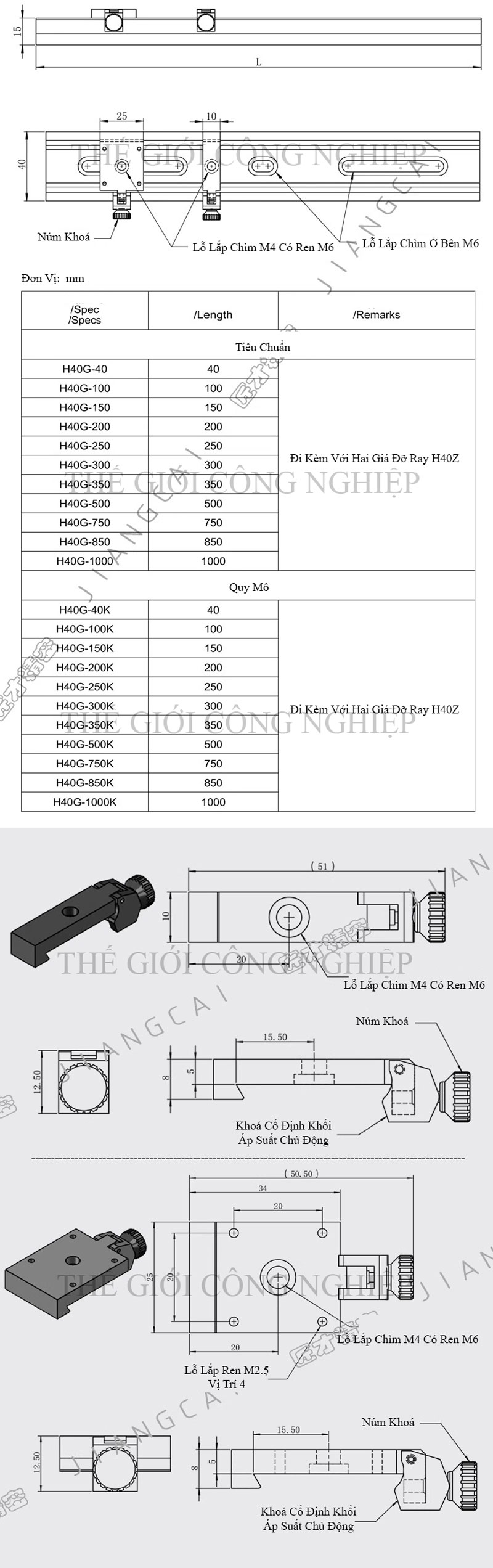

Thông số kỹ thuật cơ bản (tham khảo – có thể tùy chỉnh):
-
Mã sản phẩm: H40G
-
Kiểu trượt: Đuôi én một trục
-
Vật liệu ray: Hợp kim nhôm anod hóa / Thép mạ cứng
-
Vật liệu trượt: Thép không gỉ / Hợp kim
-
Kích thước chuẩn ray: 40mm (cao) x tùy chọn (dài)
-
Hành trình trượt: Theo yêu cầu (tùy chỉnh)
-
Độ chính xác dẫn hướng: ±0.01mm
-
Khả năng tải: 10–50kg tùy cấu hình
-
Phạm vi sử dụng: Phòng thí nghiệm, viện nghiên cứu, cơ khí chính xác, thí nghiệm quang học
-
Tùy chọn thêm: Vít me chỉnh vi, khóa cơ học, lỗ bắt vít theo bản vẽ
Ưu điểm nổi bật:
-
Thiết kế dạng đuôi én cho độ ổn định và chính xác cao
-
Có thể tùy chỉnh kích thước và thông số kỹ thuật linh hoạt
-
Vận hành êm ái, không gây rung lắc
-
Phù hợp với nhiều ứng dụng nghiên cứu và chế tạo
-
Độ bền cao, thích hợp sử dụng trong môi trường phòng thí nghiệm
