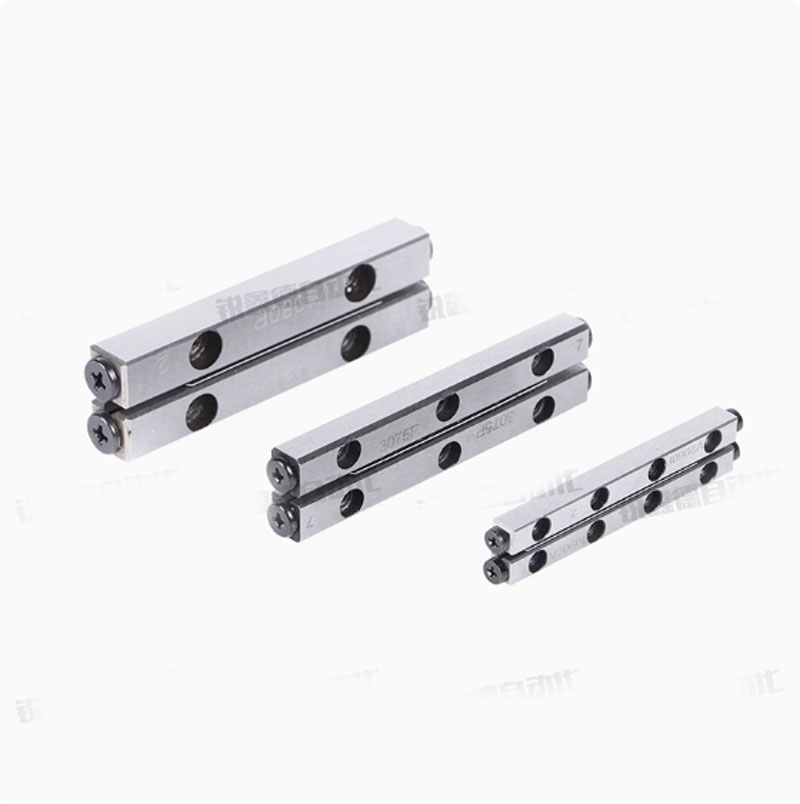

⚙️ Mô tả chi tiết: Ray trượt con lăn VR3 / VR4 / CRV / CRVS
Ray trượt con lăn chữ thập là một loại hệ dẫn hướng tuyến tính chính xác, được thiết kế với các con lăn hình trụ xếp chéo (thường theo góc 90°) chạy giữa hai thanh ray được mài chính xác. Các dòng như VR3, VR4, CRV, CRVS thuộc nhóm miniature cross roller guideways, phù hợp với những ứng dụng đòi hỏi độ chính xác cao, độ cứng lớn trong không gian hẹp.
🧩 Cấu tạo:
-
Thanh ray: Làm bằng thép cứng (carbon hoặc không gỉ), bề mặt mài nhẵn với rãnh dẫn hướng chính xác. Có thể có dạng song song (đôi) hoặc ray đơn.
-
Con lăn (bi trụ): Được xếp theo dạng chữ X hoặc chữ V, giúp chịu tải trọng từ nhiều hướng (trên – dưới, trái – phải, mô-men xoắn).
-
Lồng giữ con lăn (retainer/cage): Giữ cố định các con lăn và đảm bảo chuyển động mượt mà, đồng đều, chống trượt lệch.
-
Kích thước phổ biến: 50mm / 75mm / 100mm / 120mm / 160mm
🔍 Tính năng nổi bật:
-
✅ Độ chính xác tuyến tính cực cao: Sai số chỉ vài micron, đảm bảo chuyển động siêu ổn định.
-
✅ Khả năng chịu tải đa hướng tốt: Nhờ bố trí con lăn chéo, chịu lực đồng thời theo nhiều phương.
-
✅ Chuyển động mượt – không rơ – không rung: Phù hợp với cơ cấu chính xác và yêu cầu lặp lại cao.
-
✅ Thiết kế nhỏ gọn: Tiết kiệm không gian, dễ tích hợp vào cụm máy móc nhỏ, thiết bị di động, mâm đo.
-
✅ Tuổi thọ cao: Vật liệu chống mài mòn, thích hợp làm việc trong điều kiện liên tục.

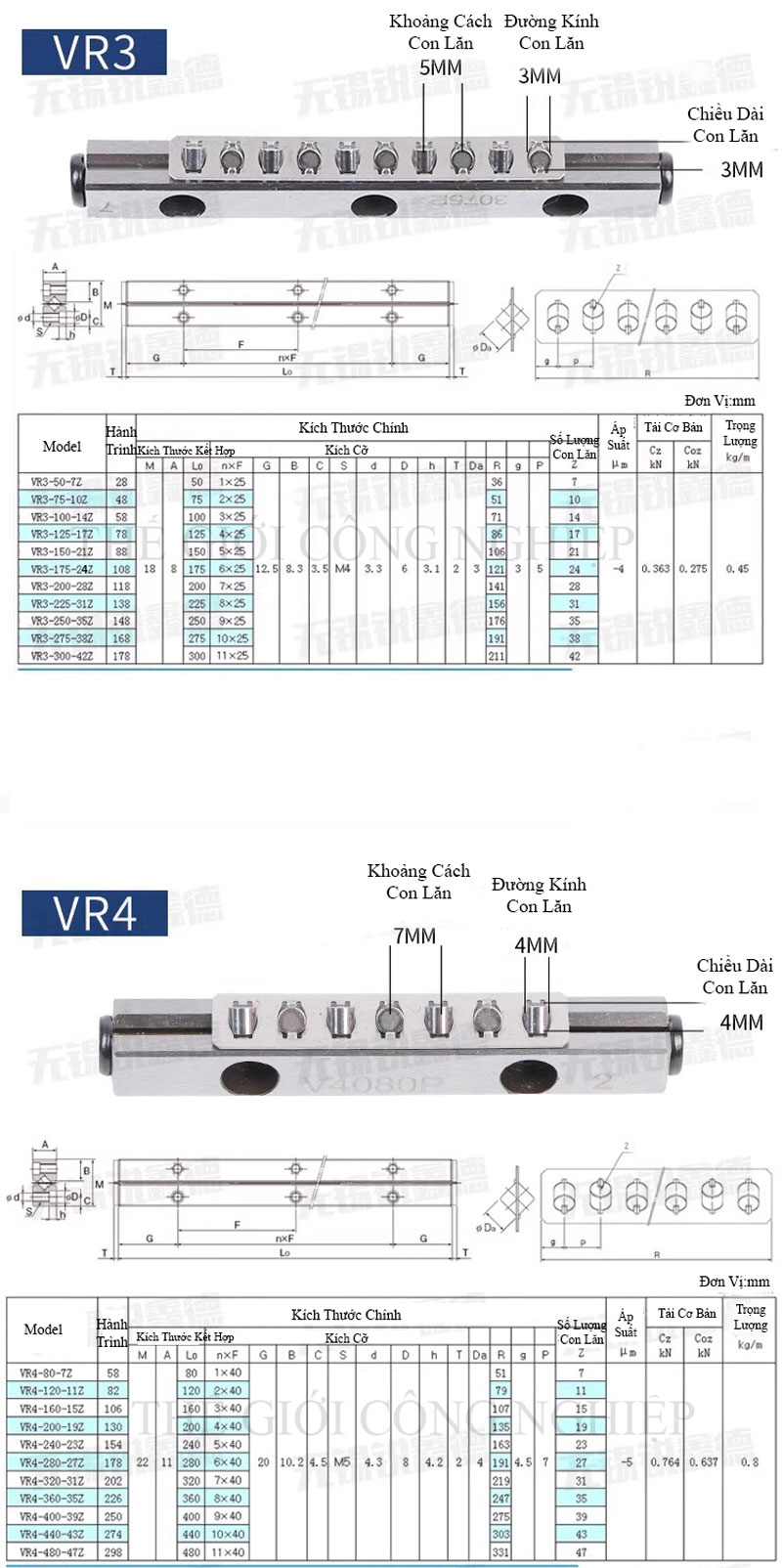

📏 Thông số kỹ thuật điển hình:
| Thuộc tính | Giá trị (tham khảo) |
|---|---|
| Kích thước ray | 50 / 75 / 100 / 120 / 160 mm |
| Tải trọng chịu được | 20 – 300 N (tùy kích thước và mã) |
| Độ chính xác chuyển động | ±3 – 5 µm |
| Tốc độ tối đa | 5 – 10 m/phút (tùy cấu hình) |
| Vật liệu ray | Thép SKS3, thép không gỉ, mạ cứng |
| Ứng dụng | CNC mini, máy đo, cơ khí chính xác |
🛠 Ứng dụng:
-
Máy CNC cỡ nhỏ, máy khắc laser, mâm chia độ
-
Thiết bị y tế, máy xét nghiệm, hệ thống camera quang học
-
Hệ thống robot tự động, đặc biệt là robot chính xác cao
-
Thiết bị đo 2D/3D, máy đo tọa độ, bàn dịch chuyển tuyến tính
-
Máy in 3D công nghiệp, mâm kẹp xoay
